Trong tài liệu kỹ thuật của Daikin, bạn thấy "VRV". Mitsubishi Electric viết "VRF". Panasonic, LG, Samsung cũng dùng VRF. Thực tế, đây là cùng một công nghệ: hệ thống điều hòa trung tâm dùng môi chất lạnh (refrigerant) làm tác nhân truyền tải, điều chỉnh lưu lượng qua biến tần (inverter compressor), kết nối một dàn nóng với nhiều dàn lạnh.
VRV là tên thương mại Daikin đăng ký khi giới thiệu công nghệ này vào thập niên 1980. VRF là tên chung (generic term) được phần còn lại của ngành dùng. Từ góc độ kỹ sư và SI, không có sự khác biệt kỹ thuật giữa hai tên này.
Hệ thống điều hòa VRV và VRF là gì?
Trong lĩnh vực điều hòa không khí, VRV và VRF là hai thuật ngữ thường xuyên được nhắc đến khi nói về các giải pháp làm mát cho tòa nhà, khách sạn hay trung tâm thương mại. Thực chất, VRF là viết tắt của Variable Refrigerant Flow, hệ thống điều hòa có khả năng thay đổi lưu lượng môi chất lạnh tùy theo nhu cầu làm mát hoặc sưởi ấm.
VRV, viết đầy đủ là Variable Refrigerant Volume, là tên thương mại do hãng Daikin đăng ký khi giới thiệu công nghệ này ra thị trường. Về nguyên lý, VRV và VRF là một, chỉ khác nhau ở tên gọi. Do đó, khi bạn nghe nhắc đến VRV (thường trong tài liệu hoặc sản phẩm của Daikin) hay VRF (trong tài liệu kỹ thuật hoặc từ các hãng khác), hãy hiểu rằng chúng cùng chỉ về một công nghệ điều hòa trung tâm sử dụng môi chất lạnh làm tác nhân truyền tải.
Điểm nổi bật của hệ thống VRV/VRF là tính linh hoạt và khả năng tiết kiệm năng lượng. Chúng được ứng dụng rộng rãi trong nhiều công trình hiện đại, đặc biệt ở những nơi cần kiểm soát nhiệt độ độc lập cho từng không gian nhưng vẫn tối ưu về chi phí vận hành.
Nguyên lý hoạt động: tại sao VRF/VRV tiết kiệm hơn hệ thống thông thường?

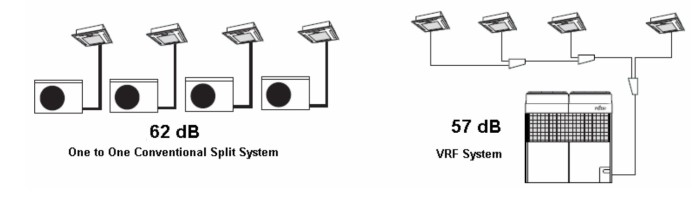

Hệ thống điều hòa On/Off truyền thống chạy full công suất hoặc tắt hoàn toàn. VRF/VRV hoạt động khác: máy nén biến tần điều chỉnh tốc độ liên tục theo tải thực tế của từng dàn lạnh.

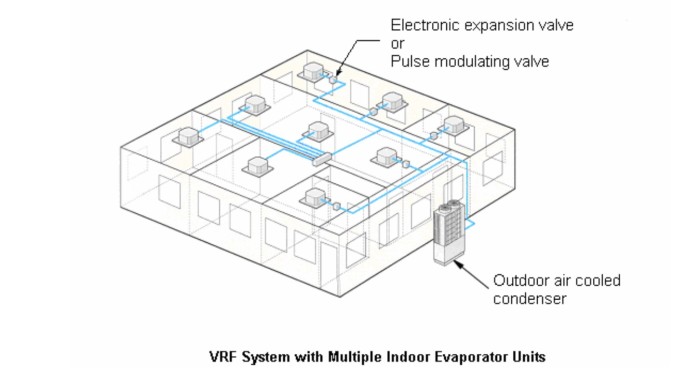

Mỗi dàn lạnh được gắn van tiết lưu điện tử (EEV, Electronic Expansion Valve). Khi phòng họp 20 người cần làm lạnh nhanh, EEV của dàn đó mở lớn. Khi phòng chỉ còn 2 người, EEV giảm. Dàn nóng nhận tín hiệu tổng hợp từ tất cả EEV và điều chỉnh công suất máy nén tương ứng. Kết quả: tiêu thụ điện tỷ lệ với nhu cầu thực, không có tổn thất on/off cycle.

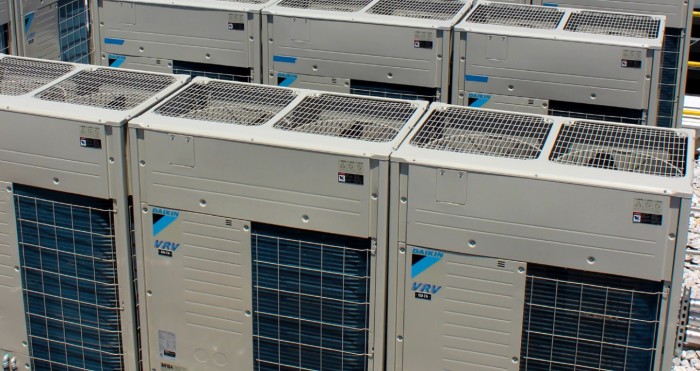

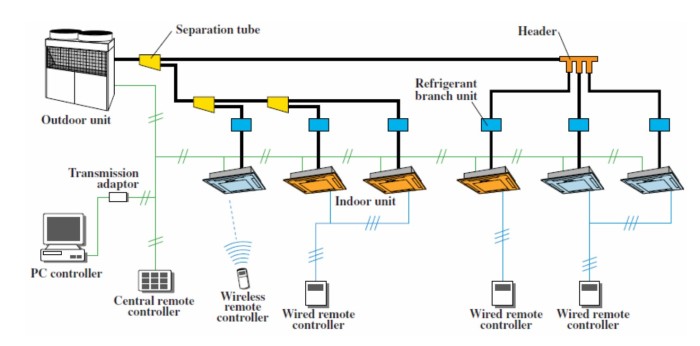

Về kiến trúc hệ thống: một hoặc vài outdoor unit (dàn nóng) kết nối với nhiều indoor unit (dàn lạnh) qua ống đồng refrigerant. Chiều dài ống có thể lên đến 165 m (Daikin VRV IV) với độ chênh lệch độ cao 90 m giữa outdoor và indoor unit xa nhất.
So sánh VRF/VRV với Multi-split và Chiller
| Tiêu chí | VRF/VRV | Multi-split | Chiller (nước lạnh) |
|---|---|---|---|
| Quy mô phù hợp | 20-500+ IDU, văn phòng/khách sạn | Nhà ở, văn phòng nhỏ ( | Công trình rất lớn, >500 IDU |
| Tác nhân truyền tải | Môi chất lạnh (refrigerant) | Môi chất lạnh | Nước lạnh (chilled water) |
| Cấu trúc | 1 outdoor + nhiều indoor, ống đồng phân nhánh | 1 outdoor + vài indoor, giới hạn | Chiller + AHU/FCU, hệ thống nước phức tạp |
| Chiều dài ống | Đến 165 m, chênh cao đến 90 m | Giới hạn 25-30 m | Không giới hạn (đường nước) |
| Tiết kiệm năng lượng | Rất tốt, IPLV/COP cao nhờ biến tần | Tốt nhưng hạn chế khi nhiều phòng | COP cao nhưng chi phí vận hành bơm, tháp giải nhiệt |
| Chi phí đầu tư | Trung bình - cao | Thấp | Rất cao |
| Tích hợp BMS | Qua gateway (Intesis, CoolMaster, Core) | Phức tạp hơn, ít hỗ trợ | BACnet/IP native thường có sẵn |
| Thời gian thi công | Ngắn hơn Chiller | Nhanh nhất | Dài nhất |
Điểm nổi bật của VRF/VRV khi so sánh: linh hoạt hơn Multi-split đáng kể (số IDU, chiều dài ống, tích hợp BMS), nhưng đơn giản hơn Chiller về thi công và chi phí. Đây là lý do VRF/VRV chiếm phần lớn dự án văn phòng 5-15 tầng và khách sạn 3-5 sao tại Việt Nam.
Đặc tính kỹ thuật cần nắm khi thiết kế dự án VRF/VRV
Một số thông số kỹ thuật quan trọng khi chọn hệ thống:
Công suất và số IDU: Mỗi outdoor unit có giới hạn số IDU kết nối và tổng capacity IDU (thường 50-130% capacity outdoor). Kiểm tra tỷ lệ này trong datashhet trước khi chọn.
Loại hệ thống: VRF/VRV có 2 dạng chính:
- Cooling only: chỉ làm lạnh

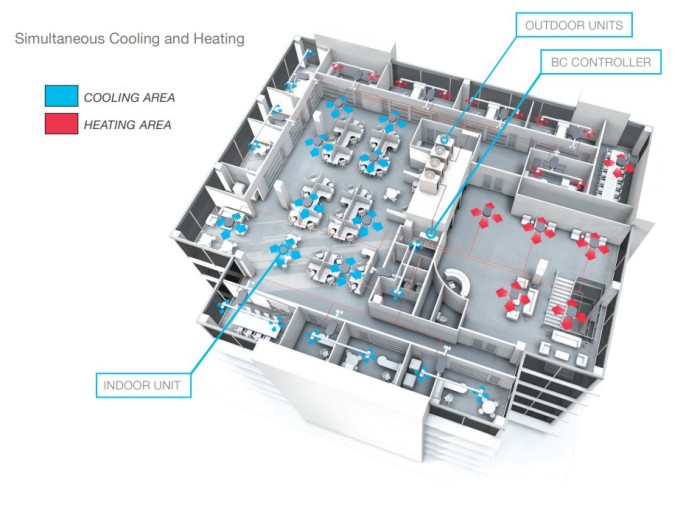

- Heat Recovery (HR): một số IDU làm lạnh, một số IDU sưởi cùng lúc, tái sử dụng nhiệt thải
Heat Recovery phù hợp tòa nhà có nhu cầu nhiệt-lạnh đồng thời (văn phòng phía bắc, khách sạn cần sưởi phòng ngủ đêm đông).
Giao thức điều khiển nội bộ: VRV/VRF gateway có thể kết nối tại 2 điểm khác nhau trên hệ thống, và lựa chọn này ảnh hưởng trực tiếp đến loại gateway và chi phí:

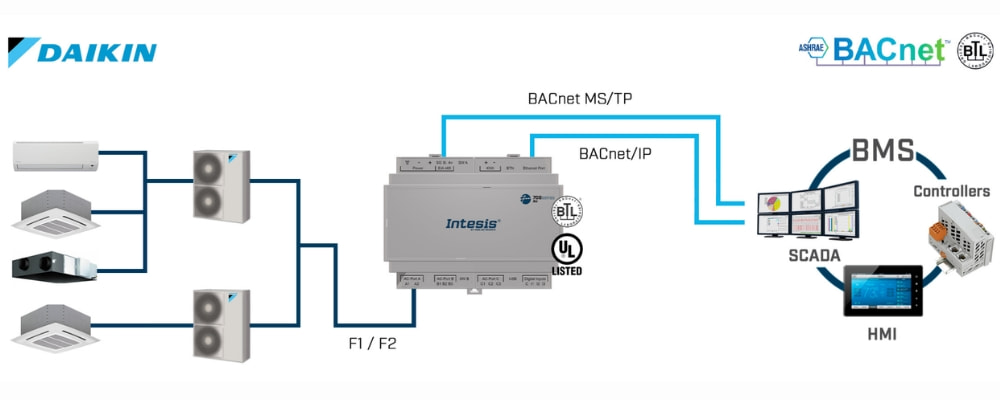

- Outdoor unit bus (F1/F2 của Daikin, bus tương đương các hãng khác): một gateway kết nối đây điều khiển được toàn bộ IDU trên hệ thống, phù hợp tích hợp BMS quy mô lớn, ít gateway hơn
- Indoor unit port (P1/P2 của Daikin, các chân tương đương trên indoor unit hãng khác): kết nối riêng từng IDU, phù hợp retrofit từng phòng hoặc chỉ tích hợp một phần IDU vào BMS mà không cần đụng đến outdoor unit
| Hãng | Outdoor bus | Indoor port | Gateway kết nối outdoor | Gateway kết nối indoor/per-unit |
|---|---|---|---|---|
| Daikin | F1/F2 | P1/P2, S21 | KAC00X (F1/F2, ra Modbus), Intesis (F1/F2, ra KNX) | Core DK (P1/P2, ra KNX) |
| Mitsubishi Electric | M-Net (A/B bus) | CN105, MA remote | Intesis MIT (ra KNX) | CoolPlug ME (CN105, không dây) |
| Mitsubishi Heavy | S-Bus | chân tương đương | Intesis MHI, Core MHI (ra KNX) | CoolPlug MHI |
| LG | LGAP | chân tương đương | Intesis LG, Core LG (ra KNX) | CoolPlug LG |
| Samsung | NASA / Non-NASA | chân tương đương | Intesis SAM, Core SAM (ra KNX) | CoolPlug SAM |
| Panasonic | DIII-Net | chân tương đương | Intesis PAN (ra KNX) | CoolPlug PAN |
| Hitachi | H-Link | chân tương đương | Intesis HIT (ra KNX) | CoolPlug HIT |
Kết nối qua outdoor bus là lựa chọn phổ biến nhất cho dự án thương mại vì một gateway xử lý cả hệ thống. Kết nối qua indoor port thường dùng khi cần tích hợp thêm sau khi hệ thống đã vận hành, hoặc chỉ cần đưa một số phòng nhất định vào BMS mà không muốn can thiệp vào cấu hình outdoor unit. Một gateway Daikin sẽ không hoạt động với hệ thống Mitsubishi, ngay cả khi cùng giao thức BMS đầu ra là KNX.

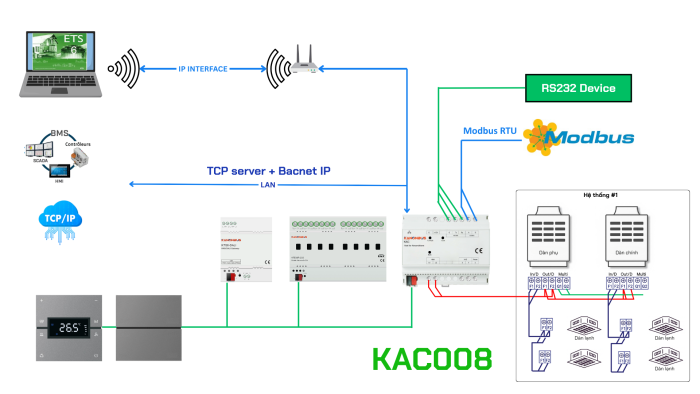

Với hệ thống Daikin VRV/VRF, Kanonbus KAC series kết nối qua F1/F2 outdoor bus, đầu ra Modbus RTU / IP hoặc KNX TP tùy model. KAC001 phù hợp dự án cần Modbus/IP Router (xem hướng dẫn giao tiếp Modbus với Daikin VRV/VRF qua KAC00X và hướng dẫn kết nối điều hòa dòng KAC00X), KAC005 và KAC008 cho hệ thống KNX:
Xem thêm Kanonbus KAC gateway cho Daikin VRV/VRF tại KNXStore:
Tích hợp VRF/VRV vào BMS: KNX, BACnet, Modbus
Đây là phần quan trọng nhất với SI và ME Contractor: sau khi chọn xong VRF/VRV system, làm thế nào để đưa nó vào BMS (Building Management System) hoặc hệ thống KNX/BACnet tổng thể của tòa nhà?
VRF/VRV không có giao thức BMS chuẩn open native. Tích hợp luôn cần một gateway (bộ chuyển đổi giao thức) nằm giữa bus độc quyền của hãng và giao thức BMS bạn đang dùng. Xem tổng quan giải pháp điều khiển VRV/VRF từ hệ thống Smarthome và BMS để biết đầy đủ các lựa chọn.
Intesis KNX gateways (giải pháp phổ biến nhất):
Intesis (hãng Tây Ban Nha, nay thuộc HMS Networks) là nhà cung cấp gateway VRF/VRV-to-KNX uy tín nhất thị trường. Mỗi model hỗ trợ một hãng điều hòa cụ thể, với 3 kích thước: 4 IDU (apartment), 16 IDU (văn phòng vừa), 64 IDU (tòa nhà lớn).
Đầu vào BMS: KNX TP. Có thể map từng IDU sang group address riêng: on/off, setpoint, mode, fan speed, vane position, fault status.
Xem so sánh Intesis, CoolAutomation và Airzone để chọn đúng hãng, và cách chọn đúng model Intesis theo hãng điều hòa trước khi đặt hàng.
Xem thêm Intesis gateway tích hợp VRF/VRV vào KNX tại KNXStore:
Cool Automation gateways (multi-brand, wireless option):
Cool Automation (Israel) cung cấp 2 giải pháp bổ trợ nhau:
- CoolPlug: gateway không dây gắn vào port bảo dưỡng của IDU, không cần mở vỏ máy. Hỗ trợ 1 IDU/CoolPlug, kết nối Wi-Fi về CooLinkHub.

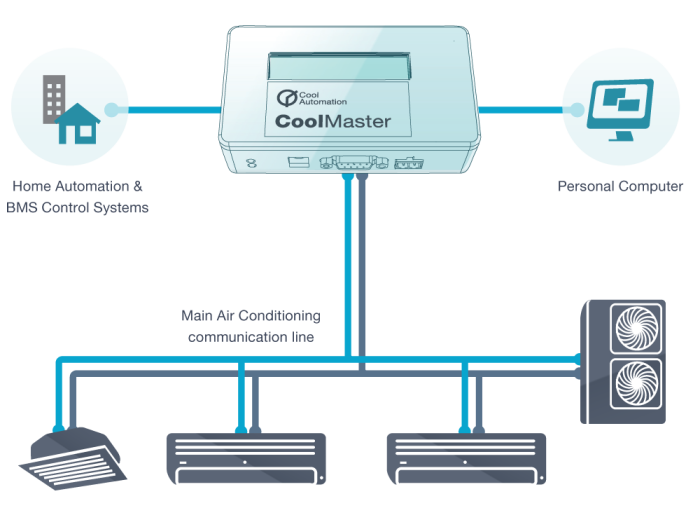

- CooLinkHub / CoolMaster KNX: trung tâm tổng hợp, giao tiếp KNX TP, hỗ trợ 32-256 IDU tùy model. Phù hợp cho tòa nhà nhiều thương hiệu điều hòa khác nhau trong cùng một dự án.
Ưu điểm thực tế: CoolPlug lắp retrofit không cần shutdown hệ thống, không cần kéo thêm cáp RS485. Phù hợp công trình đã hoàn thiện mà bổ sung BMS sau.
Xem thêm Cool Automation gateway và CoolMaster KNX tại KNXStore:
Core brand KNX gateways (tích hợp P1/P2, H1/H2):
Core cung cấp dòng gateway KNX cho từng hãng điều hòa lớn, giao tiếp qua bus độc quyền (Daikin P1/P2, Gree H1/H2...). Kích thước nhỏ gọn, phù hợp dự án quy mô vừa cần tích hợp 1-4 IDU vào KNX mà không muốn đầu tư gateway lớn.
Xem thêm Core KNX gateway điều khiển điều hòa VRF/VRV tại KNXStore:
Ưu và nhược điểm thực tế khi triển khai VRF/VRV
Ưu điểm:
- Tiết kiệm điện năng rõ rệt so với hệ thống On/Off (COP cao hơn 20-40% trong điều kiện part-load)
- Thi công nhanh hơn Chiller, không cần phòng máy lớn
- Điều khiển độc lập từng IDU: setpoint, mode, schedule khác nhau giữa các phòng
- Linh hoạt mở rộng: bổ sung IDU mới mà không thay outdoor unit nếu còn capacity dư
- Gọn về không gian: ít outdoor unit hơn nhiều so với số IDU tương đương dùng Multi-split
Nhược điểm:
- Chi phí đầu tư ban đầu cao hơn Multi-split 30-60%, tùy hãng và quy mô
- Thiết kế đòi hỏi kỹ sư có kinh nghiệm: tỷ lệ IDU capacity, chiều dài ống, độ chênh cao, piping layout
- Tích hợp BMS tốn thêm chi phí gateway (Intesis, CoolMaster...) và ETS programming nếu dùng KNX

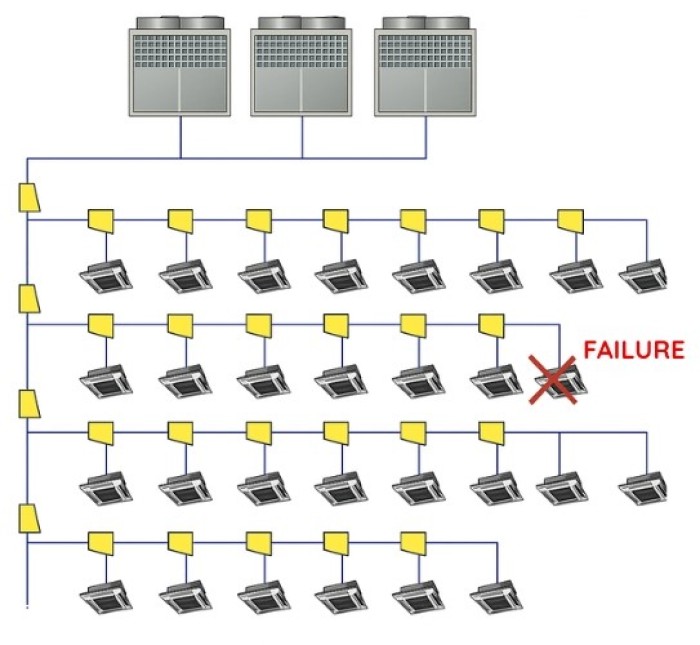

- Single point of failure ở outdoor unit: sự cố dàn nóng ảnh hưởng tất cả IDU trên cùng refrigerant circuit
Một lỗi thường gặp trong dự án VRF/VRV: tổng capacity IDU vượt quá 130% outdoor unit capacity vì tính lý thuyết mà không xét diversity factor (thực tế không phải tất cả IDU đều chạy full load cùng lúc). Nếu tính đúng diversity factor, thường tiết kiệm được 1-2 outdoor unit.
Nên chọn và không nên chọn VRF/VRV
Nên chọn VRF/VRV khi:
- Công trình văn phòng 5-15 tầng, khách sạn 3-5 sao, trung tâm thương mại vừa
- Yêu cầu điều khiển nhiệt độ độc lập từng phòng/zone
- Cần tích hợp BMS nhưng ngân sách không đủ cho Chiller + full BACnet/IP system
- Không gian kỹ thuật hạn chế, không thể đặt phòng máy Chiller
- Timeline thi công ngắn
Không nên chọn khi:
- Công trình >500 IDU với yêu cầu BMS phức tạp: Chiller + BACnet/IP native sẽ dễ tích hợp hơn
- Nhà ở 2-4 phòng: Multi-split đủ, VRF/VRV quá đầu tư
- Client không có kế hoạch bảo trì định kỳ bởi kỹ thuật viên chuyên môn
- Môi trường có rủi ro rò rỉ refrigerant cao (không gian kín, thiếu thông gió)
Ứng dụng của hệ thống điều hòa VRV/VRF
Nhờ tính linh hoạt và hiệu quả vận hành, hệ thống điều hòa VRV/VRF được ứng dụng rộng rãi trong nhiều loại công trình khác nhau.

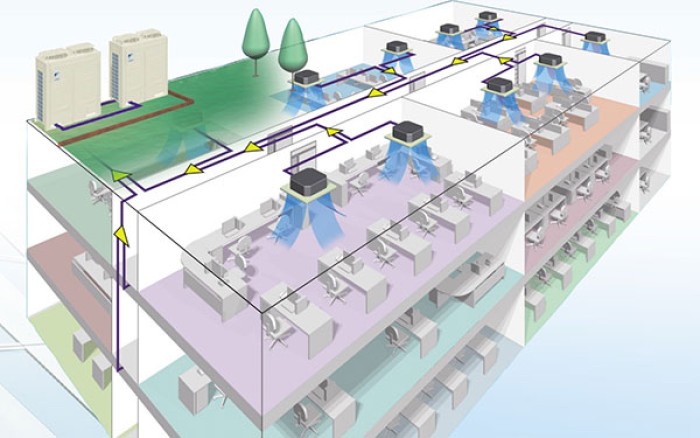

Trong văn phòng và tòa nhà thương mại
VRF/VRV cho phép quản lý nhiệt độ độc lập từng phòng, đáp ứng nhu cầu khác nhau của từng bộ phận trong cùng một tòa nhà. Điều này vừa mang lại sự thoải mái cho nhân viên, vừa giúp tiết kiệm năng lượng cho chủ đầu tư.

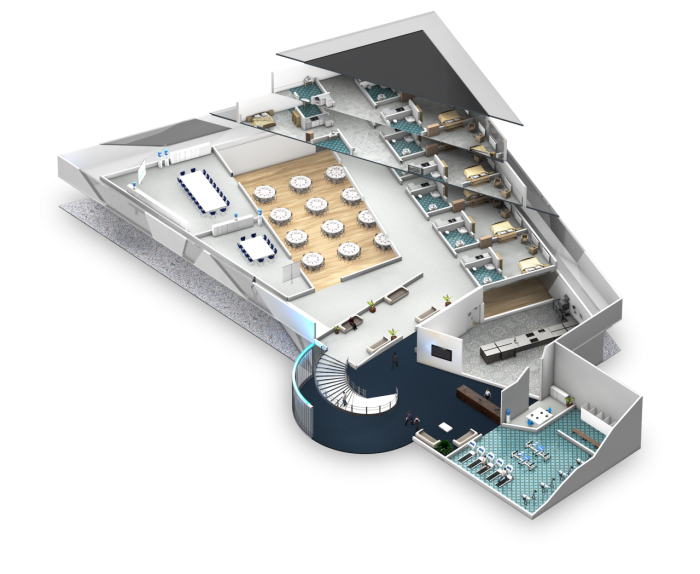

Trong khách sạn và resort
Mỗi phòng cần khả năng điều chỉnh nhiệt độ riêng biệt, trong khi vận hành tổng thể phải ổn định và tiết kiệm. VRF/VRV đáp ứng tốt yêu cầu này, đồng thời hạn chế số lượng dàn nóng, giữ được thẩm mỹ cho kiến trúc công trình.

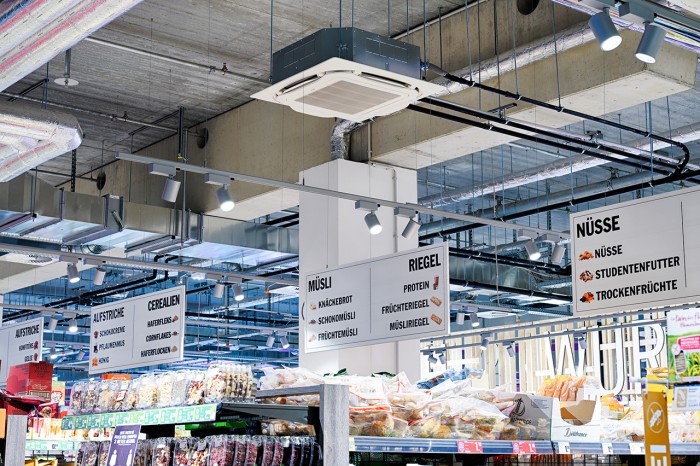

Trong trung tâm thương mại
Với đặc điểm không gian lớn, nhiều khu vực hoạt động đồng thời, hệ thống VRF/VRV đảm bảo công suất làm lạnh mạnh mẽ, phân phối đồng đều và vận hành liên tục trong thời gian dài.

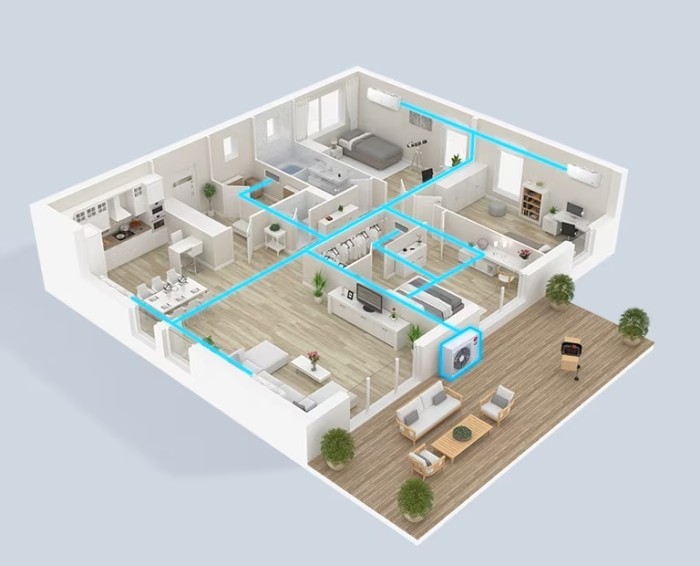

Trong nhà ở cao cấp và biệt thự
Ngoài hiệu quả làm mát, VRF/VRV còn giúp tối ưu không gian nhờ thiết kế gọn gàng và giảm thiểu số lượng dàn nóng. Đây là lựa chọn phổ biến ở các công trình cao cấp đòi hỏi sự tiện nghi và thẩm mỹ.
Kết Luận
KNXStore phân phối đầy đủ gateway tích hợp VRF/VRV vào KNX, BACnet và Modbus từ các hãng Intesis, Cool Automation và Core, hỗ trợ tất cả thương hiệu điều hòa thương mại phổ biến tại Việt Nam. Liên hệ đội kỹ thuật để được tư vấn chọn đúng gateway theo hãng điều hòa và quy mô dự án.
