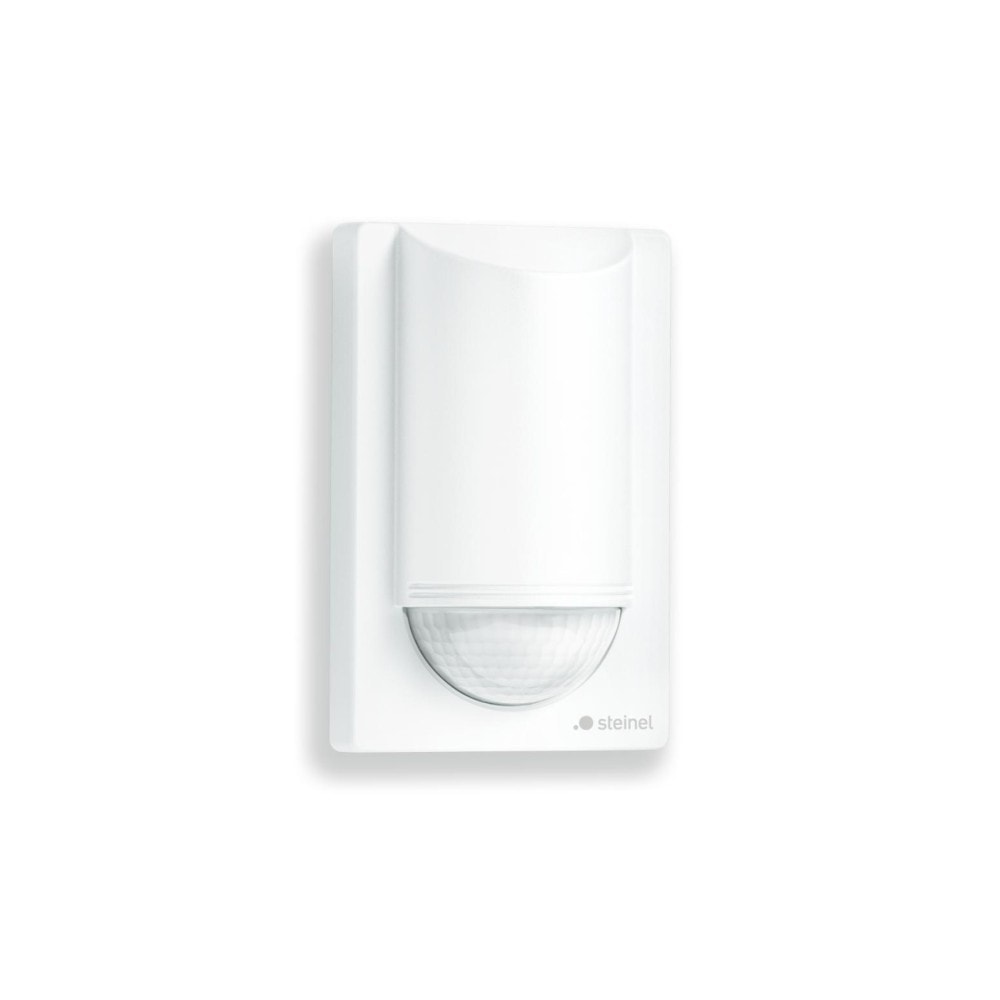

Cảm biến hồng ngoại ngoài trời Steinel IS 2180-2 là gì?
Steinel IS 2180-2 là cảm biến chuyển động hồng ngoại (PIR) lắp nổi ngoài trời, đạt chuẩn IP54, phát hiện chuyển động trong góc quét 180° ở tầm xa tối đa 12m (tiếp tuyến) hoặc 5m ở góc hẹp hơn, điều khiển trực tiếp tải chiếu sáng tới 1000W qua rơ-le tích hợp.
Đây cũng là dòng "Bewegungsmelder" (motion detector) chính hãng Steinel, cùng công nghệ PIR như IR 180 UP easy và IS 140-2. Điểm khác biệt chính của IS 2180-2 so với IS 140-2 (cùng là bản ngoài trời): góc quét rộng hơn (180° so với 140°), độ phân giải vùng phát hiện cao hơn hẳn với 504 vùng cảm biến (switching zones) giúp giảm báo động giả từ lá cây bay hay động vật nhỏ, chiều cao lắp đặt cho phép tới 4m (so với 3m của IS 140-2), và bảo hành 5 năm (so với 3 năm).
Sản phẩm phù hợp cho các vị trí ngoài trời cần vùng quét rộng và ít báo động giả: mặt tiền nhà, sân vườn lớn, ban công, lối đi dài.

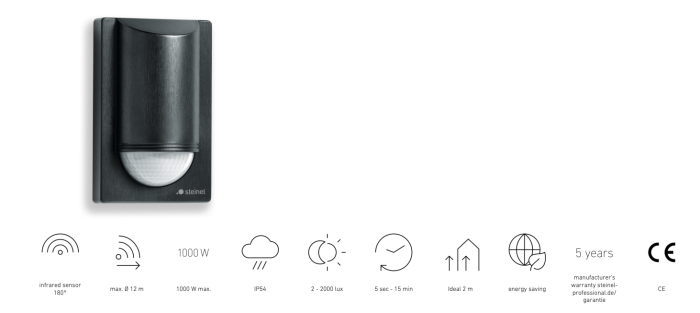

Tính năng nổi bật của IS 2180-2

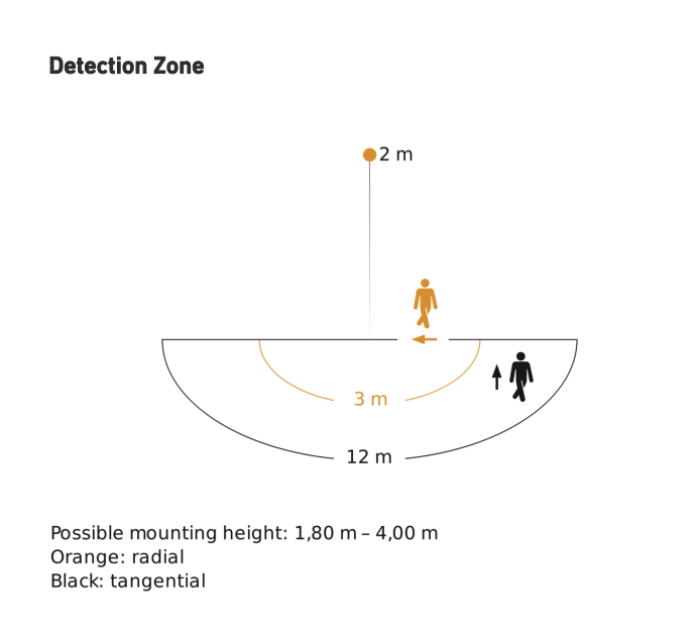

Góc quét 180° và tầm phát hiện 12m
Góc quét 180° rộng hơn IS 140-2 (140°), tầm phát hiện tiếp tuyến tối đa 12m (diện tích tới 226m²) hoặc 5m ở góc hẹp hơn gần cảm biến, phù hợp giám sát một mặt tiền hoặc sân vườn rộng từ một điểm lắp duy nhất.
504 vùng cảm biến, chống báo động giả
Với 504 vùng chuyển mạch (switching zones) — mật độ phân giải cao hơn nhiều so với các cảm biến PIR thông thường — IS 2180-2 phân biệt tốt hơn giữa chuyển động thật (người, xe) và các yếu tố gây nhiễu như lá cây bay hay động vật nhỏ, kèm tính năng "sneak-by guard" chống trường hợp đi sát mép vùng quét mà không kích hoạt.
Che chắn vùng phát hiện (masking)
Có thể che chắn từng phân vùng phát hiện cụ thể để loại trừ khu vực không muốn quét, ví dụ đường công cộng hoặc nhà hàng xóm sát cạnh.
Ngưỡng ánh sáng điều chỉnh 2-2000 lux
Ngưỡng sáng rộng, phù hợp điều kiện ánh sáng ngoài trời thay đổi mạnh theo thời gian trong ngày.
Thời gian trễ tắt 5 giây - 15 phút
Khoảng thời gian trễ ngắn hơn IS 140-2 (8 giây - 35 phút), phù hợp cho khu vực cần đèn tắt nhanh hơn sau khi hết chuyển động để tiết kiệm điện.
Tải tối đa 1000W, tương thích đèn LED
| Loại đèn | Công suất tối đa điều khiển được |
|---|---|
| Đèn sợi đốt/điện trở | 1000 W |
| LED dưới 2W/bóng | 100 W |
| LED 2-8W/bóng | 175 W |
| LED trên 8W/bóng | 350 W |
| Đèn huỳnh quang (ballast điện tử) | 350 W |
| Đèn huỳnh quang (uncorrected) | 500 VA |
| Đèn huỳnh quang (series/parallel corrected) | 500 - 900 VA |
Kết nối Master-Master và hỗ trợ DALI2 APC
Hỗ trợ đấu nối nhiều cảm biến theo kiểu Master-Master qua cáp để cùng giám sát một khu vực rộng, đồng thời hỗ trợ kết nối qua DALI2 APC coupler cho hệ thống chiếu sáng DALI-2 — phù hợp với các dự án KNXStore đang triển khai theo chuẩn DALI-2. (Phần sơ đồ đấu nối DALI2 cụ thể cần xác minh lại trước khi đăng — xem ghi chú đầu file.)
Ứng dụng thực tế của IS 2180-2

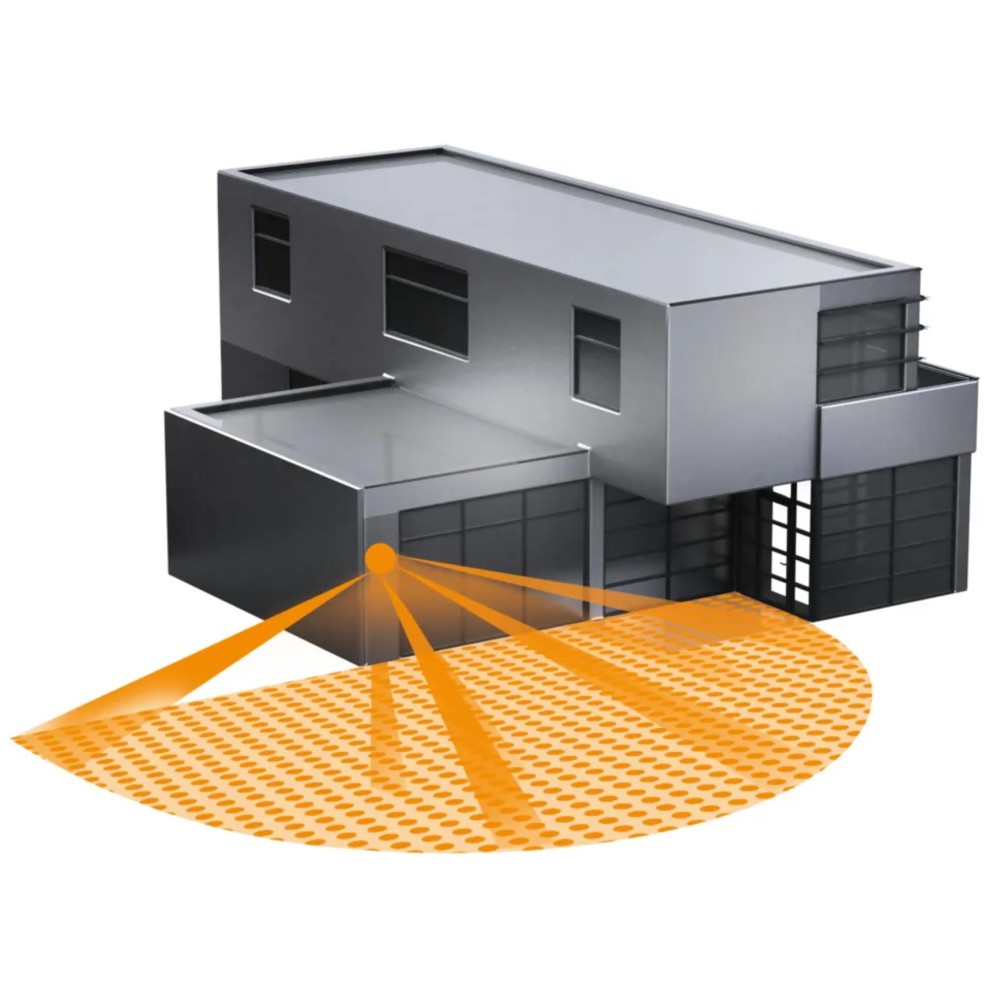

Mặt tiền nhà, sân vườn rộng
Góc quét 180° và tầm 12m phù hợp giám sát toàn bộ mặt tiền hoặc sân vườn rộng từ một vị trí lắp duy nhất, giảm số lượng cảm biến cần lắp so với dùng loại góc hẹp hơn.
Khu vực nhiều cây cối, hay có động vật nhỏ qua lại
Nhờ 504 vùng cảm biến và sneak-by guard, IS 2180-2 phù hợp hơn IS 140-2 ở những vị trí dễ báo động giả do lá cây, côn trùng bay, hoặc mèo/chó đi qua — giảm phiền toái đèn bật liên tục không cần thiết.
Dự án tích hợp DALI-2
Với tính năng hỗ trợ DALI2 APC coupler (cần xác minh sơ đồ trước khi công bố chi tiết), IS 2180-2 là lựa chọn đáng cân nhắc cho các công trình đã triển khai hệ thống chiếu sáng DALI-2, thay vì chỉ dùng như công tắc rơ-le độc lập.
Không phù hợp cho khu vực trong nhà hoặc cần vùng quét hẹp, tập trung
IS 2180-2 là bản ngoài trời, không tối ưu cho không gian trong nhà (nên dùng IR 180 UP easy). Với khu vực chỉ cần giám sát một lối đi hẹp, cố định, IS 140-2 (góc 140°, chi phí thấp hơn) có thể là lựa chọn đủ dùng mà không cần độ phân giải 504 vùng.
Cách đấu dây và lắp đặt cảm biến Steinel IS 2180-2
IS 2180-2 dùng 4 terminal đấu nối trên module: L (dây pha), N (dây trung tính), L' (dây pha đã qua chuyển mạch, nối tới tải/đèn), PE ⊕ (dây tiếp đất bảo vệ) — cùng chuẩn terminal với IS 140-2 và IR 180 UP easy.

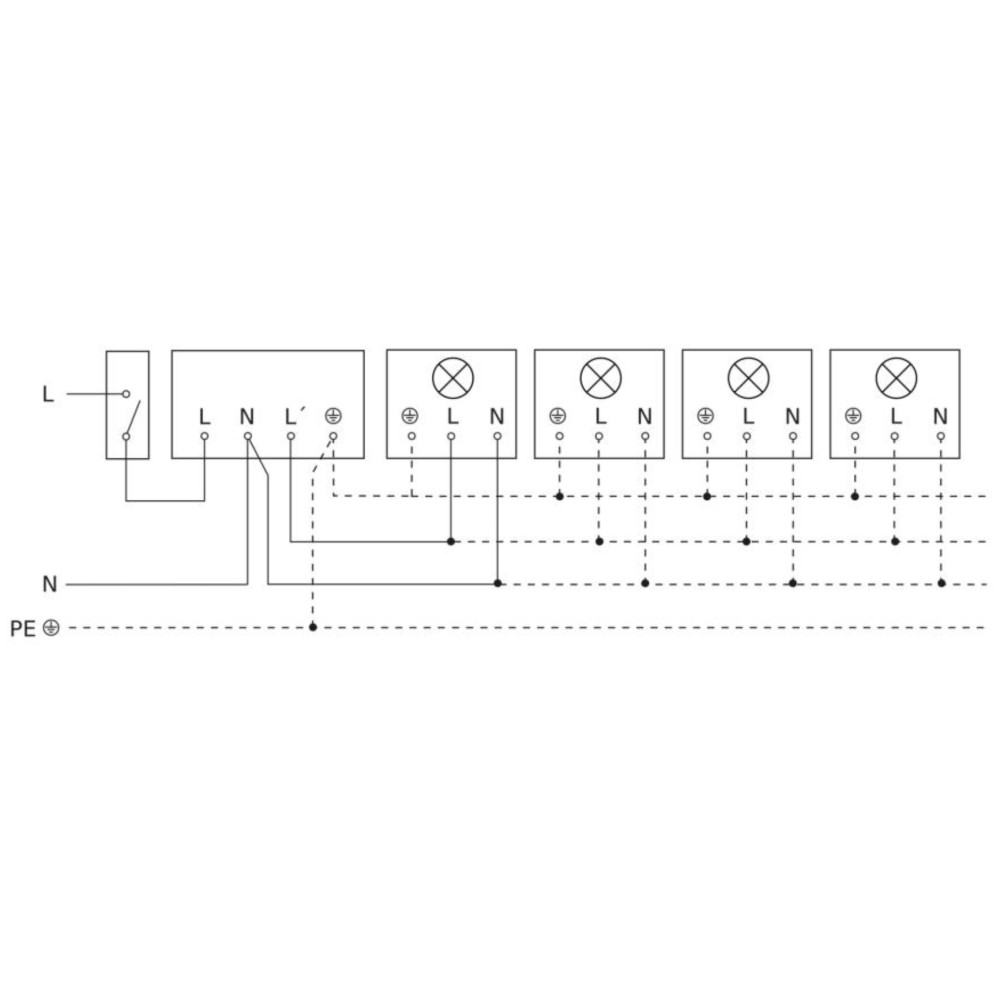

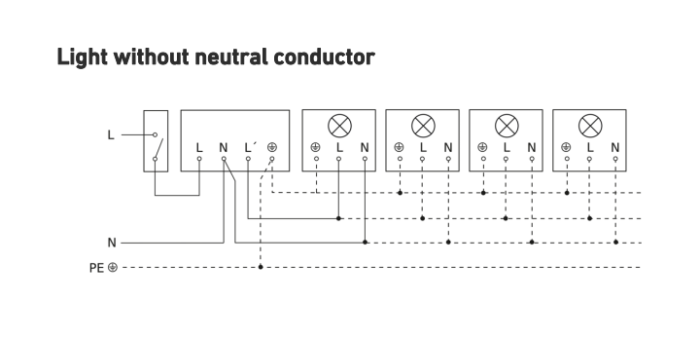

Đấu tải không dùng dây trung tính
Chỉ dùng L và L' tại module cảm biến, không đấu N vào cảm biến. Dây N chính kéo thẳng tới từng đèn trong chuỗi, không qua cảm biến. Phù hợp khi vị trí lắp cũ chỉ có sẵn 2 dây.

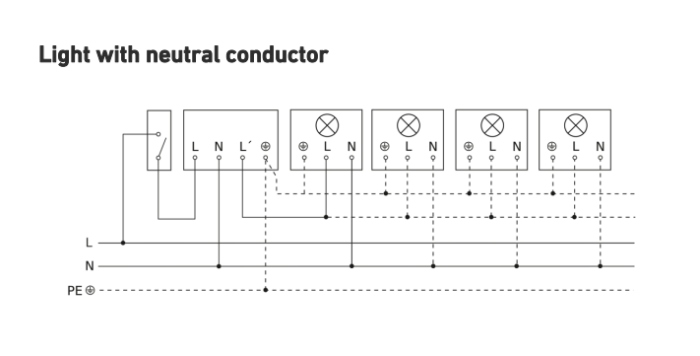

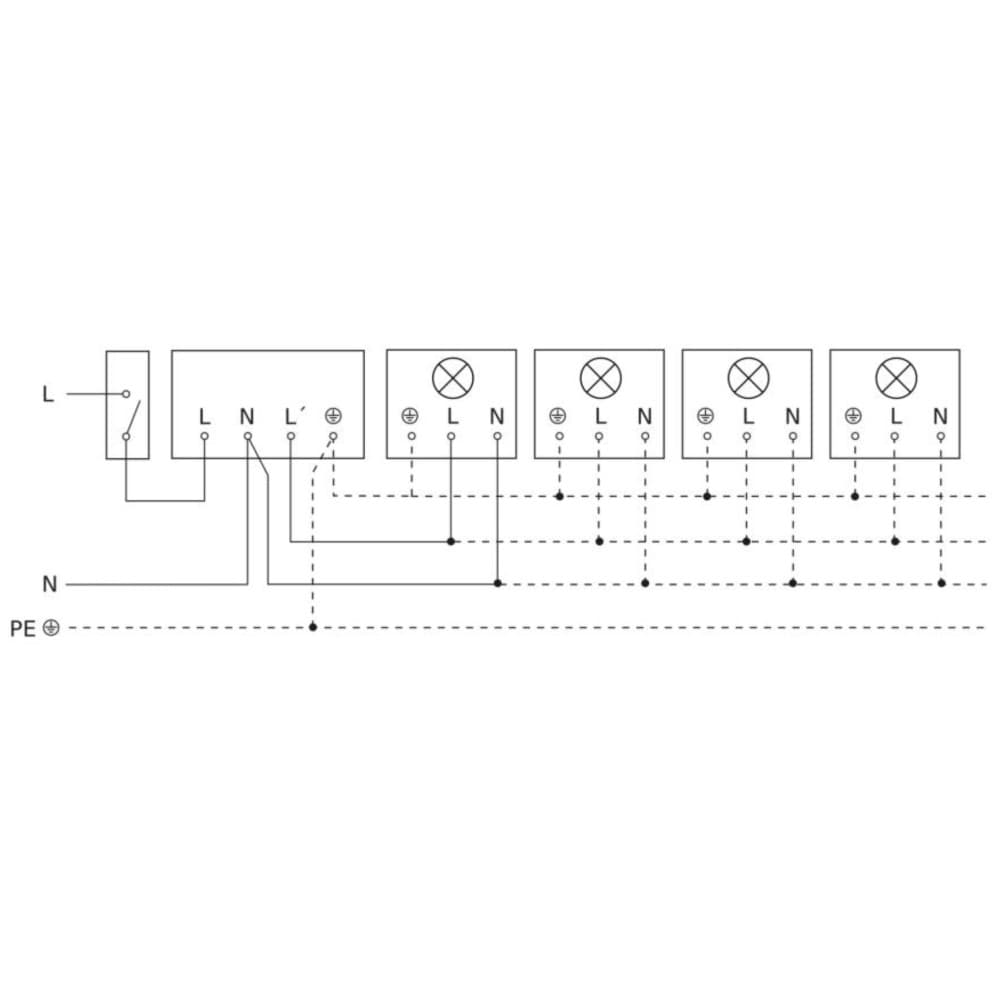

Đấu tải có dùng dây trung tính
Đấu cả N vào module cảm biến song song với N của từng đèn, cho cảm biến nguồn cấp ổn định độc lập với tải — khuyến nghị khi tải là đèn LED để tránh nhấp nháy.

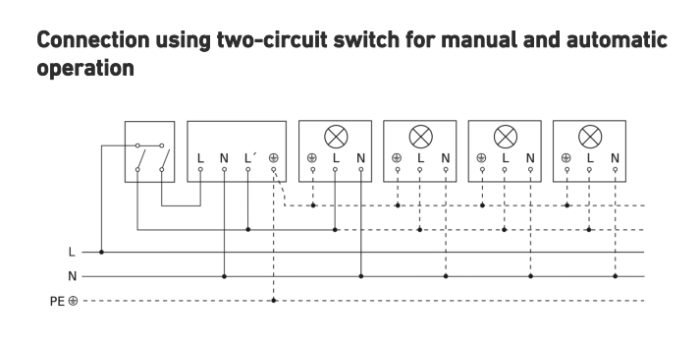

Đấu qua công tắc 2 mạch cho chế độ thủ công và tự động
Đấu thêm công tắc 2 mạch (hai cực đóng cắt độc lập) phía trước cảm biến, cho phép chọn giữa chế độ tự động theo cảm biến và chế độ thủ công độc lập.
Lưu ý an toàn khi lắp đặt
- Bắt buộc ngắt hoàn toàn nguồn điện trước khi thao tác đấu nối, dùng bút thử điện xác nhận đã mất điện hoàn toàn.
- Đấu sai/đảo ngược các đầu nối có thể gây hư hỏng thiết bị.
- Dây tiếp đất bảo vệ (PE) cần đấu nối liên tục (loop through) nếu vị trí lắp đặt yêu cầu.
- Cảm biến đạt chuẩn IP54, phù hợp ngoài trời, nhưng vẫn cần lắp đúng hướng tránh nước đọng vào khe cảm biến.
- Nhiệt độ hoạt động cho phép từ -20°C đến +50°C, không lắp ở nơi vượt ngưỡng này (ví dụ gần nguồn nhiệt công nghiệp).
Steinel IS 2180-2 là cảm biến chuyển động ngoài trời góc quét rộng 180°, độ phân giải cao với 504 vùng cảm biến giúp giảm báo động giả, phù hợp cho mặt tiền nhà và sân vườn rộng cần vùng phủ lớn từ một điểm lắp. So với IS 140-2, đây là lựa chọn tốt hơn cho khu vực nhiều cây cối hoặc cần góc quét rộng hơn.
Nếu công trình của bạn cần tư vấn chọn giữa IR 180 UP easy (trong nhà), IS 140-2 (ngoài trời, xoay chỉnh hướng) và IS 2180-2 (ngoài trời, góc rộng, độ phân giải cao), hoặc cần hỗ trợ tích hợp DALI-2, liên hệ KNXStore qua hotline 0918.918.755 hoặc email sales@knxstore.vn để được tư vấn kỹ thuật.
