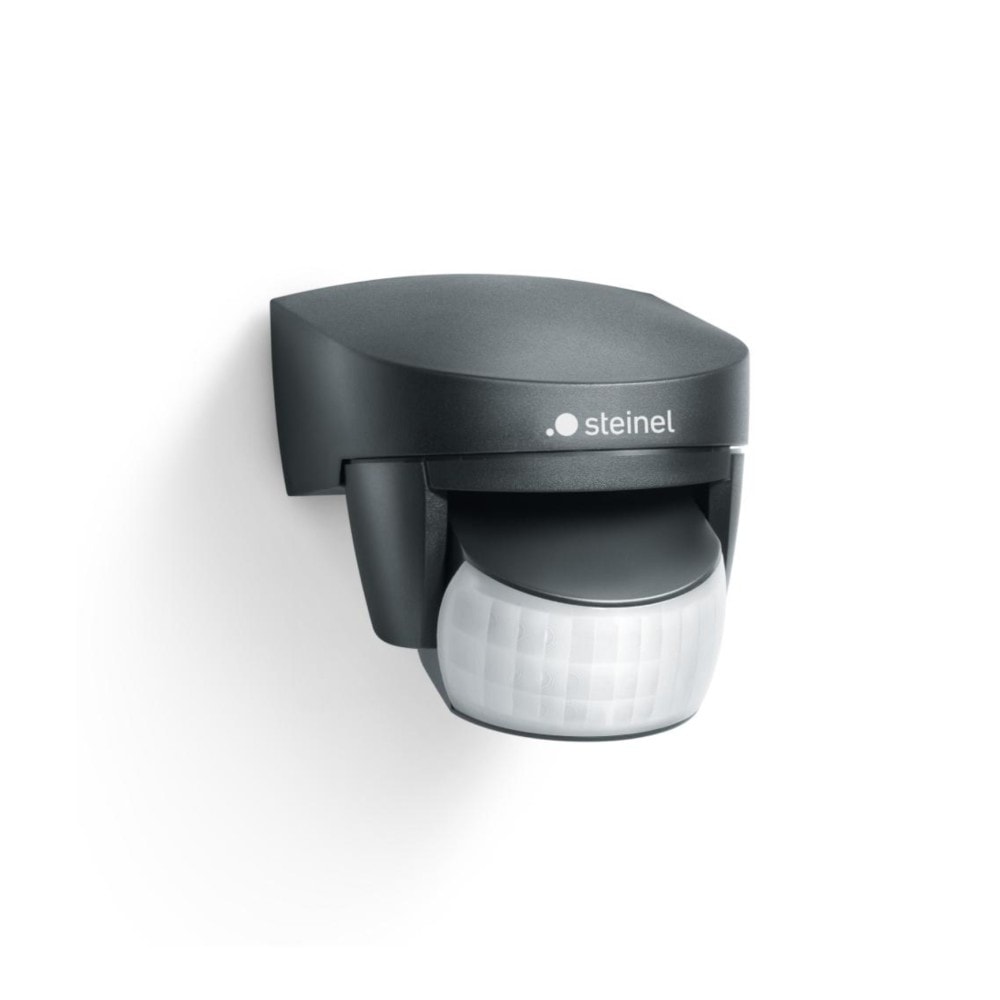

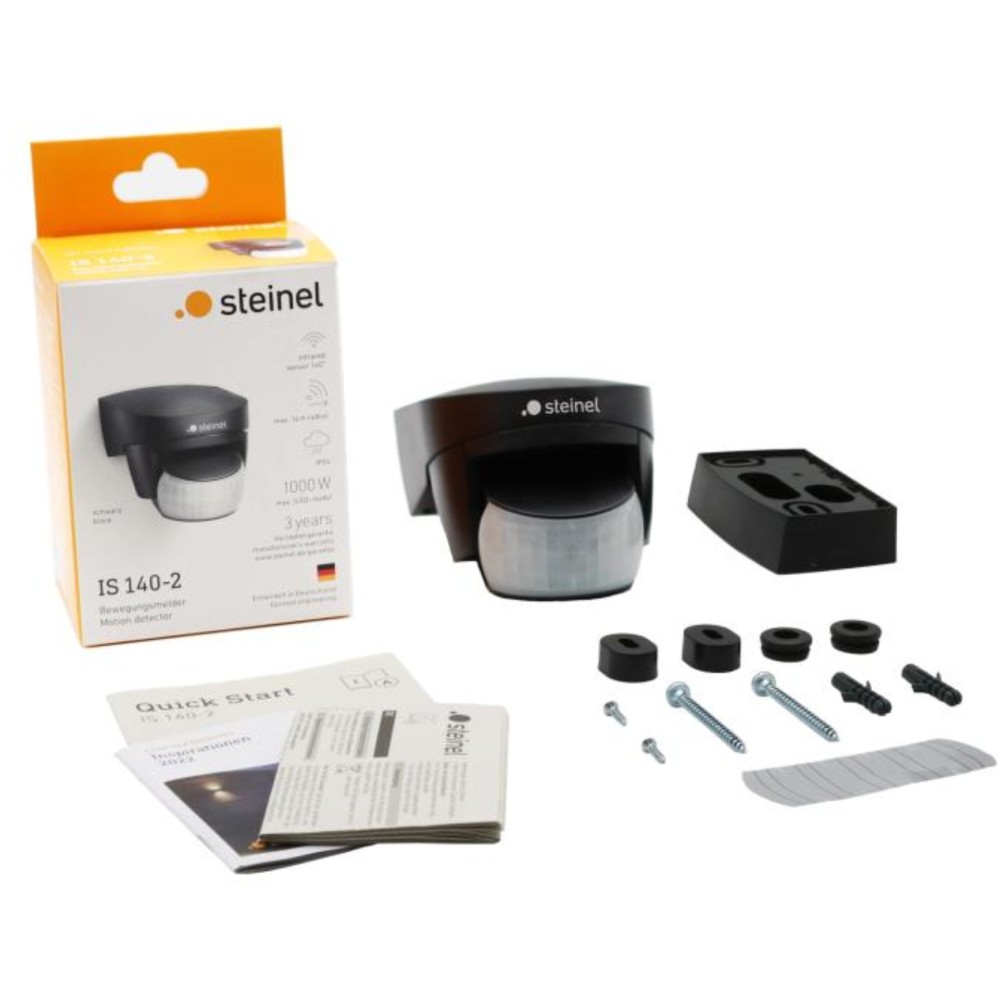

Cảm biến chuyển động on/off Steinel - IS 140-2

Cảm biến chuyển động ngoài trời Steinel IS 140-2 là gì?

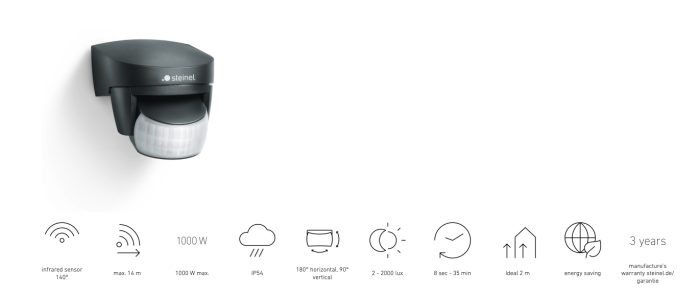

Steinel IS 140-2 là cảm biến chuyển động hồng ngoại (PIR) lắp nổi ngoài trời, đạt chuẩn IP54, phát hiện chuyển động trong góc quét 140° ở tầm xa tối đa 14m, mang lại khả năng tự động bật/tắt đèn chiếu sáng an ninh ngoài nhà nhờ rơ-le tích hợp sẵn, điều khiển trực tiếp tải tới 1000W mà không cần bộ điều khiển trung tâm.

Đây là dòng "Bewegungsmelder" (motion detector) chính hãng Steinel, cùng công nghệ PIR như IR 180 UP easy, khác biệt chính là vị trí lắp đặt: IS 140-2 là bản ngoài trời, lắp nổi trên tường hoặc góc nhà, đầu cảm biến xoay chỉnh được hướng quét (180° ngang, 90° dọc), trong khi IR 180 UP easy là bản âm tường trong nhà, cố định hướng. IS 140-2 không phải cảm biến hiện diện (presence detector) — vẫn cần chuyển động rõ ràng của người/xe đi qua để kích hoạt, không phát hiện tốt chuyển động nhỏ.

Sản phẩm phù hợp cho các vị trí ngoài trời cần chiếu sáng an ninh tự động: cổng, sân vườn, bãi đỗ xe, lối đi ngoài nhà.

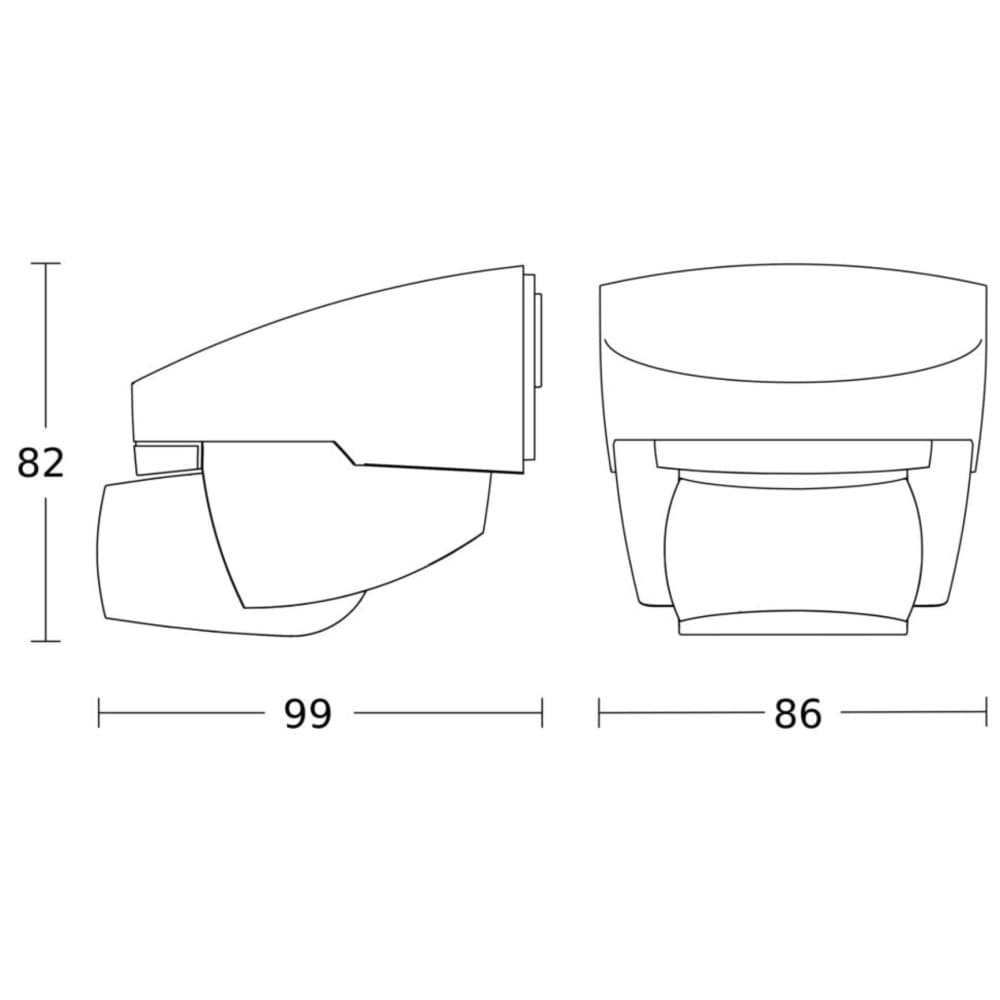

Tính năng nổi bật của IS 140-2

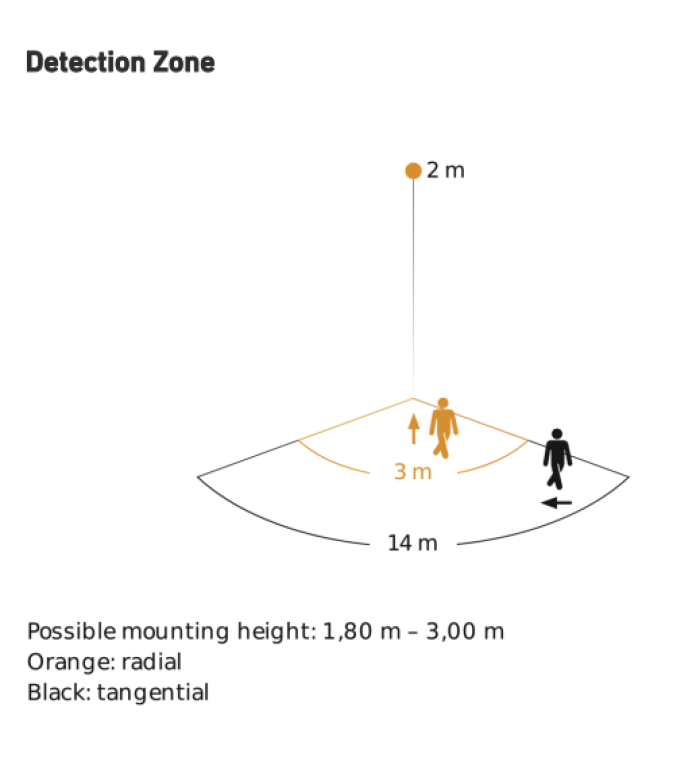

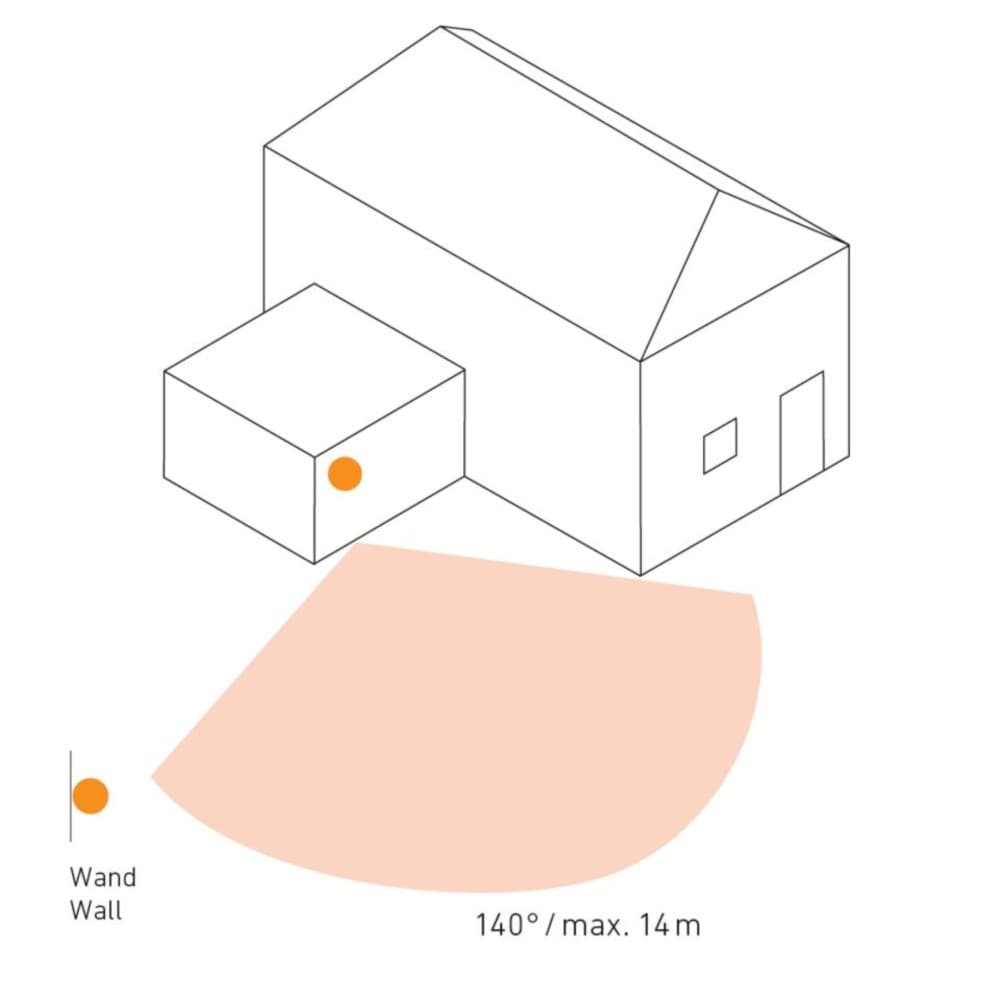

Góc quét 140° và tầm phát hiện 14m

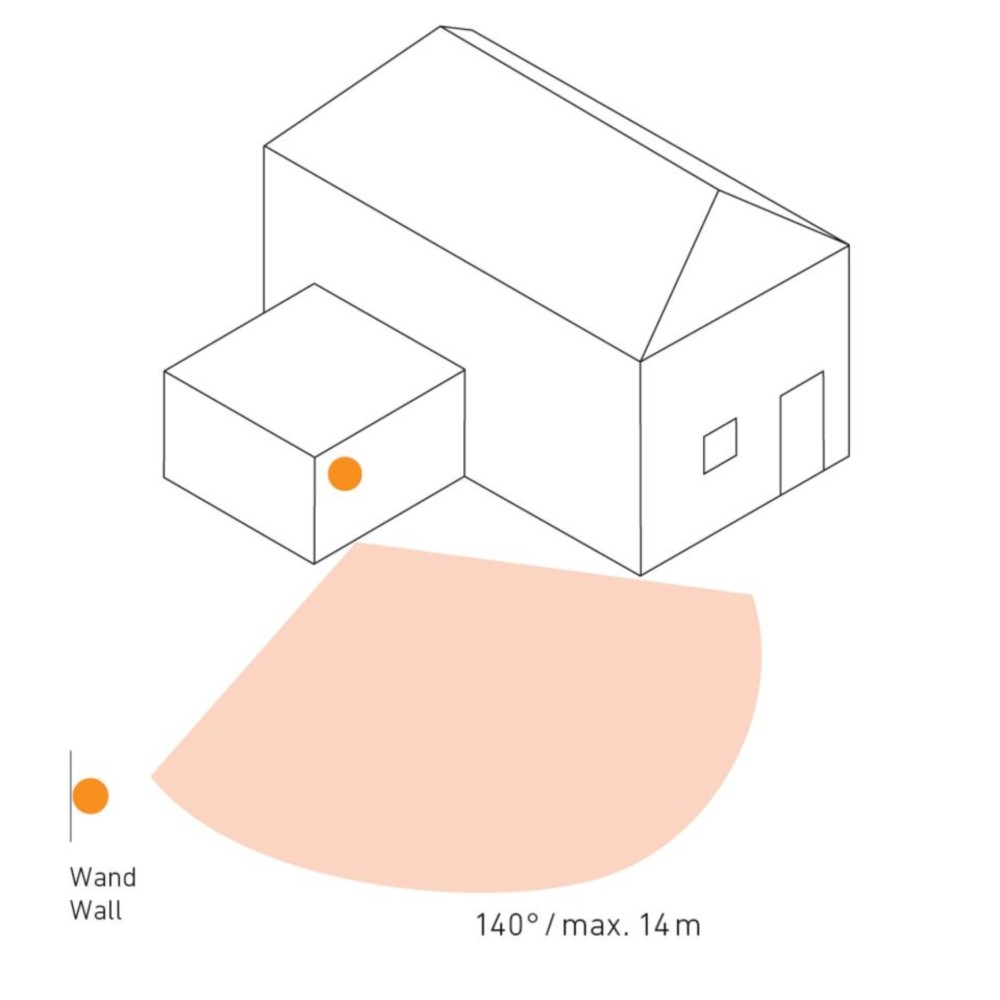

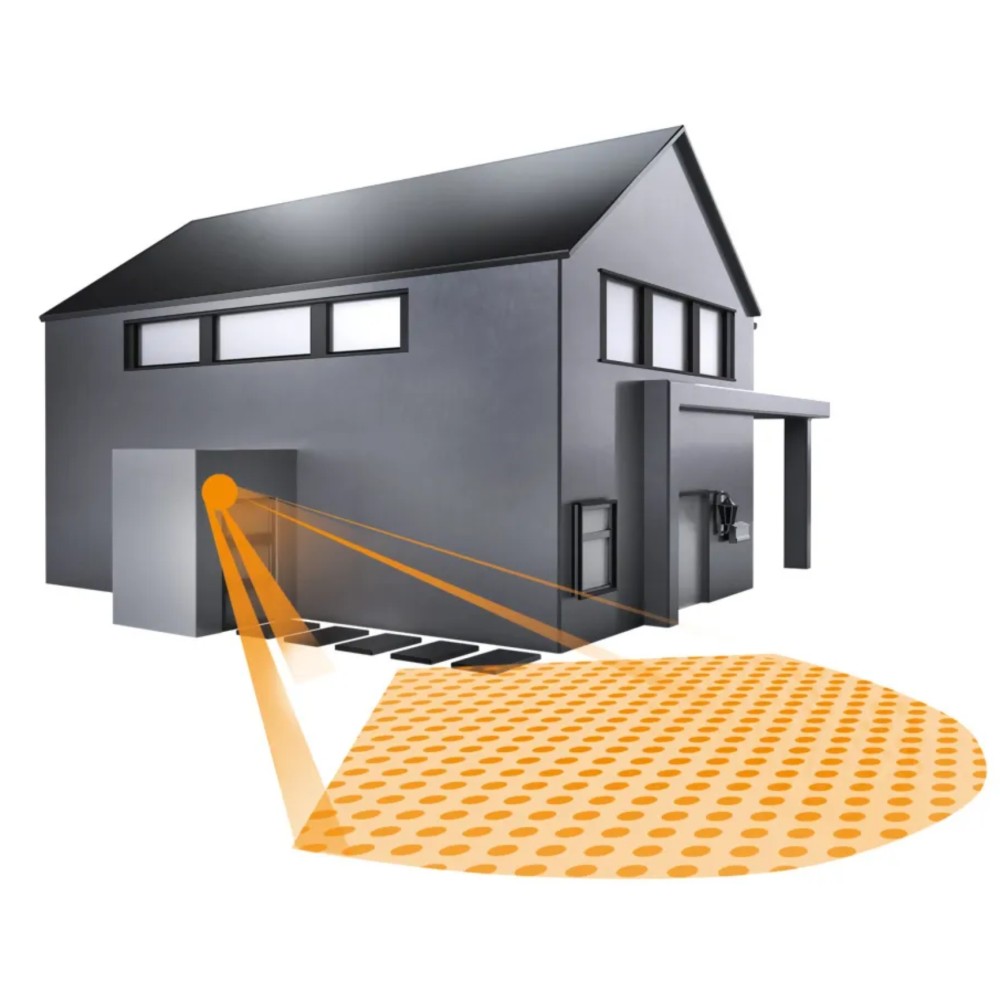

Cảm biến phát hiện chuyển động trong góc 140°, bao phủ vùng bán kính từ 3m (11m²) đến 14m (239m²) tùy khoảng cách, đủ để giám sát một sân trước hoặc bãi đỗ xe cỡ vừa từ một vị trí lắp duy nhất.

Xoay chỉnh hướng linh hoạt 180° ngang, 90° dọc

Đầu cảm biến xoay được 180° theo phương ngang và 90° theo phương dọc, cho phép chỉnh chính xác vùng quét sau khi lắp đặt — khác với IR 180 UP easy (cố định hướng vì lắp âm tường), IS 140-2 phù hợp hơn khi cần tinh chỉnh vùng phát hiện theo địa hình sân vườn hoặc tránh quét nhầm khu vực đường qua lại công cộng.

Ngưỡng ánh sáng điều chỉnh 2-2000 lux

Ngưỡng sáng rộng hơn đáng kể so với bản trong nhà (2-1000 lux của IR 180 UP easy), phù hợp với điều kiện ánh sáng ngoài trời biến động mạnh giữa ngày và đêm.

Thời gian trễ tắt 8 giây - 35 phút

Có thể chỉnh thời gian đèn sáng sau lần phát hiện cuối từ 8 giây đến 35 phút, linh hoạt hơn cho các kịch bản an ninh cần đèn sáng lâu hơn so với hành lang trong nhà.

Tải tối đa 1000W, tương thích đèn LED

Che chắn vùng phát hiện và chống "sneak-by"

Cảm biến hỗ trợ che chắn (masking) từng phân đoạn phát hiện riêng lẻ để loại trừ khu vực không muốn quét (ví dụ đường công cộng ngay cạnh), đồng thời có cơ chế chống "sneak-by" — hạn chế tình trạng người đi sát/né vùng quét mà không kích hoạt đèn.

Kết nối Master-Master nhiều cảm biến

Hỗ trợ đấu nối nhiều IS 140-2 theo kiểu Master-Master qua cáp, cho phép nhiều cảm biến cùng giám sát một khu vực rộng và cùng điều khiển chung hệ thống chiếu sáng.

Ứng dụng thực tế của IS 140-2

Chiếu sáng an ninh sân vườn, cổng nhà

Với tầm xa 14m và khả năng xoay chỉnh hướng, IS 140-2 phù hợp lắp ở cổng hoặc góc sân để giám sát toàn bộ lối vào, tự động bật đèn khi có người hoặc xe tiến vào, tắt sau thời gian trễ tùy chỉnh.

Bãi đỗ xe ngoài trời, lối đi ngoài nhà

Tải tối đa 1000W đủ điều khiển vài bộ đèn pha hoặc đèn trụ sân cho bãi đỗ xe nhỏ, kết hợp chức năng Master-Master khi cần nhiều cảm biến giám sát khu vực rộng hơn một cảm biến đơn có thể phủ.

Thay thế cảm biến ngoài trời đã xuống cấp

Với chuẩn IP54 và dải nhiệt độ hoạt động -20°C đến +50°C, IS 140-2 phù hợp thay thế các cảm biến ngoài trời cũ đã giảm độ nhạy hoặc hỏng do thời tiết, đặc biệt ở khu vực có nắng gắt hoặc mưa nhiều.

Không phù hợp lắp trong nhà hoặc khu vực cần độ nhạy cao với chuyển động nhỏ

IS 140-2 là bản ngoài trời, không tối ưu cho không gian trong nhà (nên dùng IR 180 UP easy thay thế). Đây cũng là cảm biến chuyển động thuần túy, không phải cảm biến hiện diện, nên không phù hợp cho các vị trí cần phát hiện chuyển động nhỏ như người đứng yên quan sát.

Cách đấu dây và lắp đặt cảm biến Steinel IS 140-2

IS 140-2 dùng 4 terminal đấu nối trên module: L (dây pha), N (dây trung tính), L' (dây pha đã qua chuyển mạch, nối tới tải/đèn), PE ⊕ (dây tiếp đất bảo vệ). Mỗi đèn trong chuỗi tải cũng có 3 điểm nối riêng: PE ⊕, L, N. Cảm biến hỗ trợ 4 kiểu đấu nối tùy nhu cầu sử dụng thực tế.

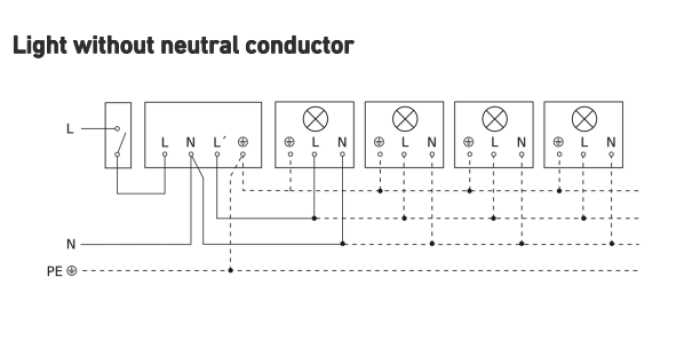

Đấu tải không dùng dây trung tính

Ở cấu hình này, terminal N trên module cảm biến không đấu vào nguồn N chính — chỉ dùng L và L' để cấp và cắt tải. Dây N chính vẫn kéo thẳng tới từng đèn trong chuỗi (không đi qua cảm biến), dây PE đấu nối liên tục (loop through) tới cảm biến và từng đèn. Đây là cấu hình phù hợp khi vị trí lắp cũ chỉ kéo sẵn 2 dây tới công tắc, không có dây N tại hộp đấu nối.

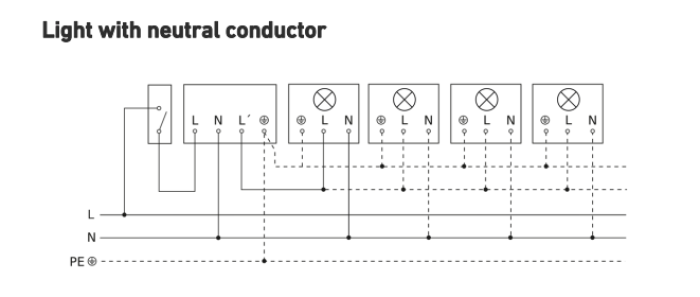

Đấu tải có dùng dây trung tính

Ở cấu hình này, terminal N trên module cảm biến được đấu thẳng vào dây N chính (song song với N của từng đèn), cho cảm biến một đường cấp nguồn ổn định độc lập với tải. Đây là cấu hình được khuyến nghị khi tải là đèn LED, giúp cảm biến hoạt động ổn định hơn và giảm nguy cơ đèn nhấp nháy so với cấu hình không có N.

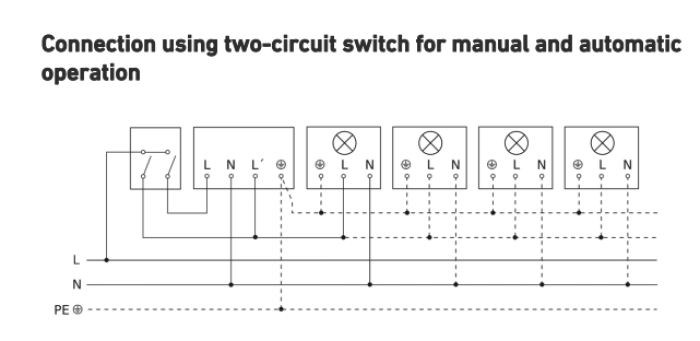

Đấu qua công tắc 2 mạch cho chế độ thủ công và tự động (Two-circuit switch)

Đấu thêm một công tắc 2 mạch (hai cực đóng cắt độc lập, ký hiệu 2 vòng tròn trên sơ đồ) phía trước cảm biến cho phép người dùng chọn giữa chế độ tự động (đèn hoạt động theo cảm biến) và chế độ thủ công (đèn tắt/mở độc lập, không qua cảm biến). Cách đấu này phù hợp khi cần một công tắc vật lý để chủ động vô hiệu hóa cảm biến mà không cần ngắt nguồn.

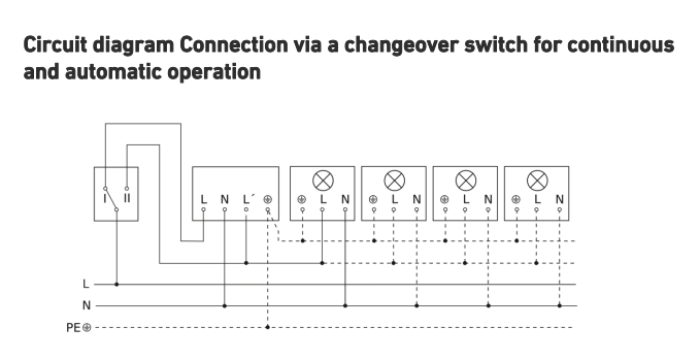

Đấu qua công tắc chuyển mạch cho chế độ liên tục và tự động (Changeover switch I/II)

Đấu qua một công tắc chuyển mạch 2 vị trí (I/II) cho phép chọn giữa chế độ liên tục (đèn sáng cố định, bỏ qua cảm biến — vị trí I) và chế độ tự động theo cảm biến (vị trí II). Cách đấu này phù hợp cho các khu vực cần đôi khi bật đèn sáng liên tục cả đêm (ví dụ sự kiện ngoài trời, bảo trì) mà không cần tháo hay che cảm biến.

Đấu nối Master-Master nhiều cảm biến

Nhiều cảm biến IS 140-2 có thể đấu nối kiểu Master-Master qua cáp tín hiệu riêng để cùng giám sát và điều khiển chung một hệ thống đèn, phù hợp khi một cảm biến không đủ phủ hết khu vực cần giám sát.

Lưu ý an toàn khi lắp đặt

• Bắt buộc ngắt hoàn toàn nguồn điện trước khi thao tác đấu nối. Dùng bút thử điện xác nhận dây dẫn đã mất điện hoàn toàn trước khi chạm vào — nguyên văn cảnh báo từ manual: "trong quá trình lắp đặt, dây điện được đấu nối phải ở trạng thái không có điện, do đó phải ngắt nguồn trước và dùng bút thử điện kiểm tra".
• Đấu sai/đảo ngược các đầu nối có thể gây hư hỏng thiết bị.
• Mạch điện cấp cho cảm biến phải được bảo vệ bằng cầu dao (breaker) 10A.
• Dây tiếp đất bảo vệ (PE) cần được đấu nối liên tục (loop through) nếu vị trí lắp đặt yêu cầu.
• Cảm biến đạt chuẩn IP54, phù hợp lắp ngoài trời, nhưng vẫn cần lắp đúng hướng để tránh nước đọng trực tiếp vào khe cảm biến.
