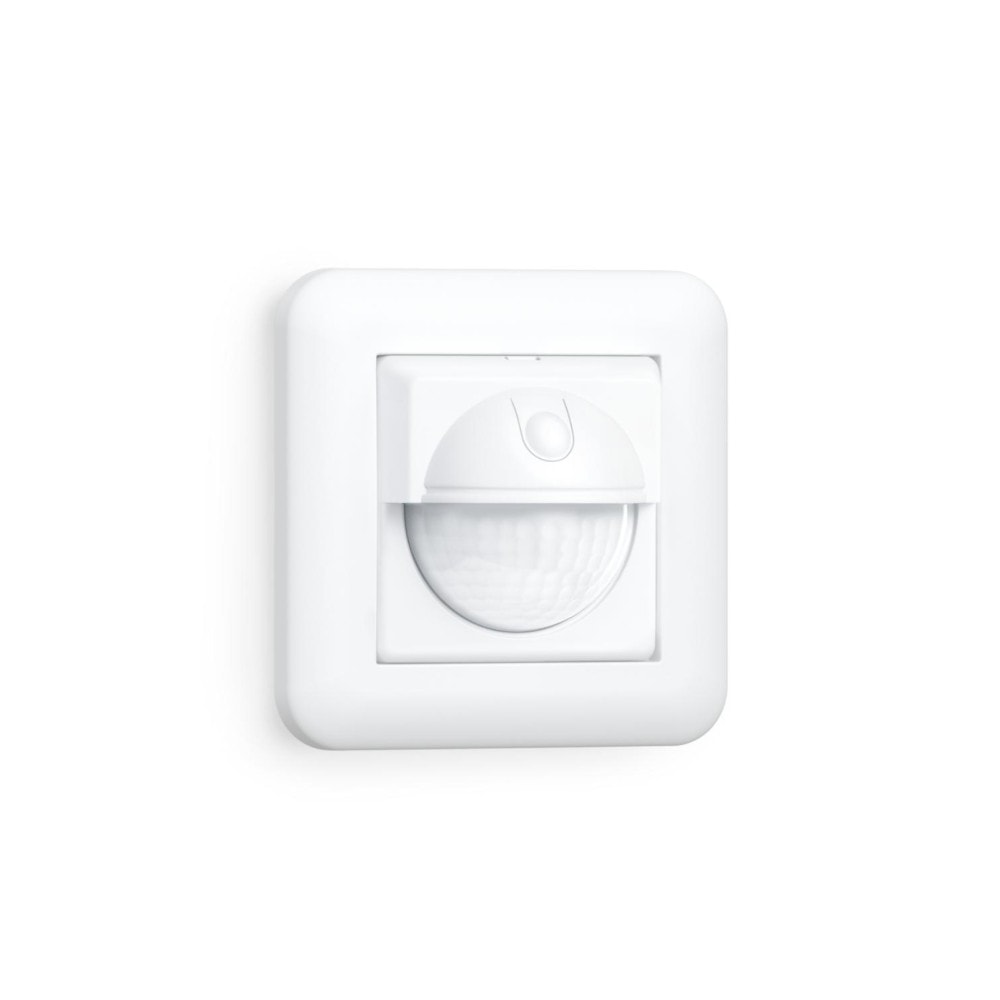

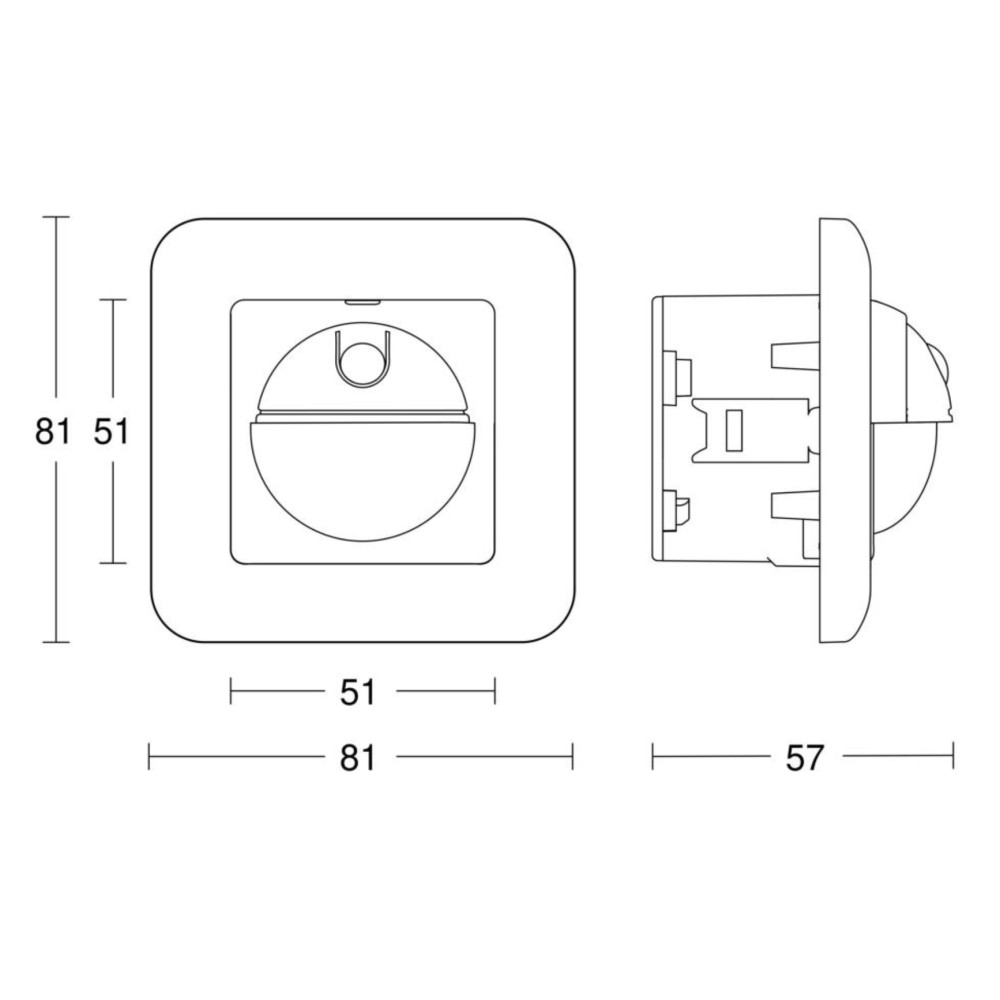

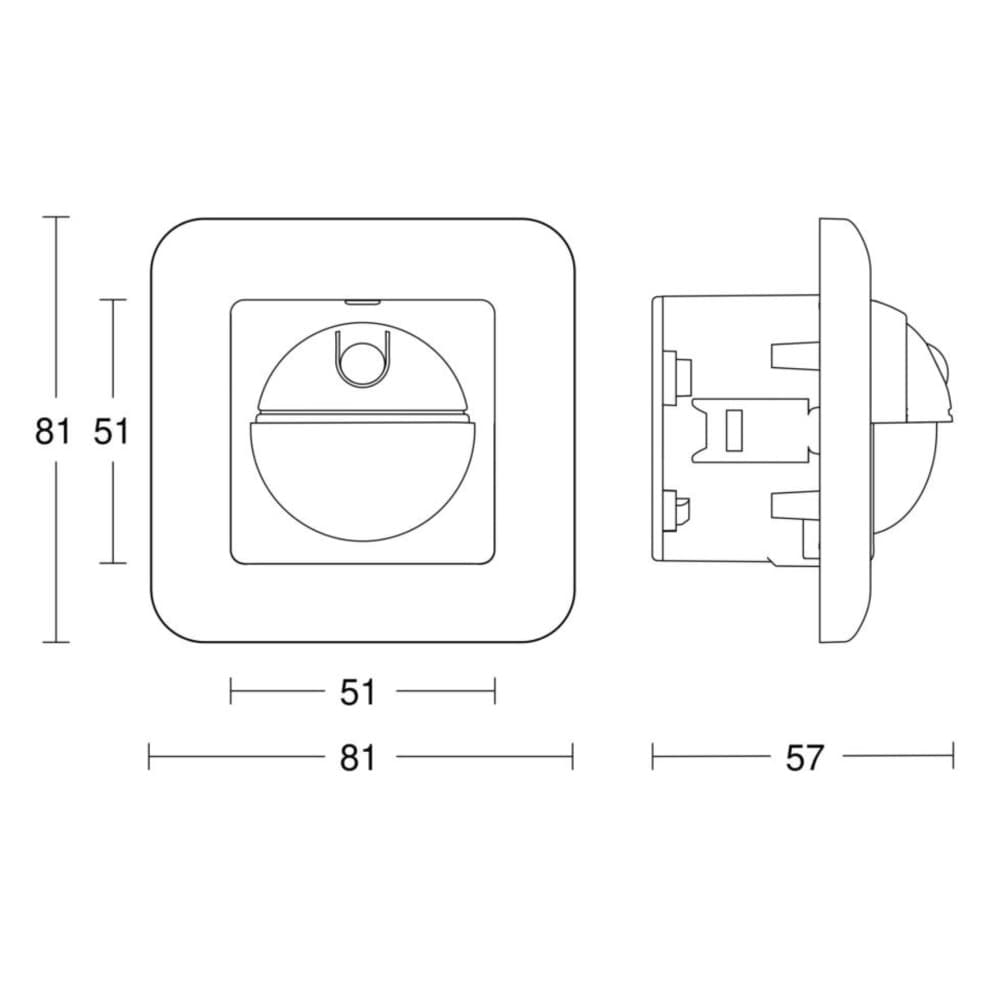

Cảm biến chuyển động on/off Steinel - IR 180 UP easy

Steinel IR 180 UP easy là gì?

Steinel IR 180 UP easy là cảm biến chuyển động hồng ngoại (PIR) lắp âm tường, phát hiện chuyển động trong góc quét 180° ở tầm xa tối đa 8m, mang lại khả năng tự động bật/tắt đèn chiếu sáng nhờ cơ chế rơ-le tích hợp sẵn trong thân cảm biến, không cần bộ điều khiển trung tâm hay giao thức truyền thông nào khác (không phải KNX, Zigbee hay Matter).

Đây là dòng "Bewegungsmelder" (motion detector) chính hãng Steinel, khác với dòng "Präsenzmelder" (presence detector, ví dụ IS 140-2, IS 2360-3) vốn dùng thêm cảm biến vi sóng để phát hiện cả chuyển động nhỏ như gõ phím hay đọc sách. IR 180 UP easy phù hợp cho hành lang, cầu thang, nhà kho, gara, là những nơi cần phát hiện chuyển động rõ ràng của người đi qua, không phù hợp cho toilet hoặc phòng họp nơi người dùng ít di chuyển.

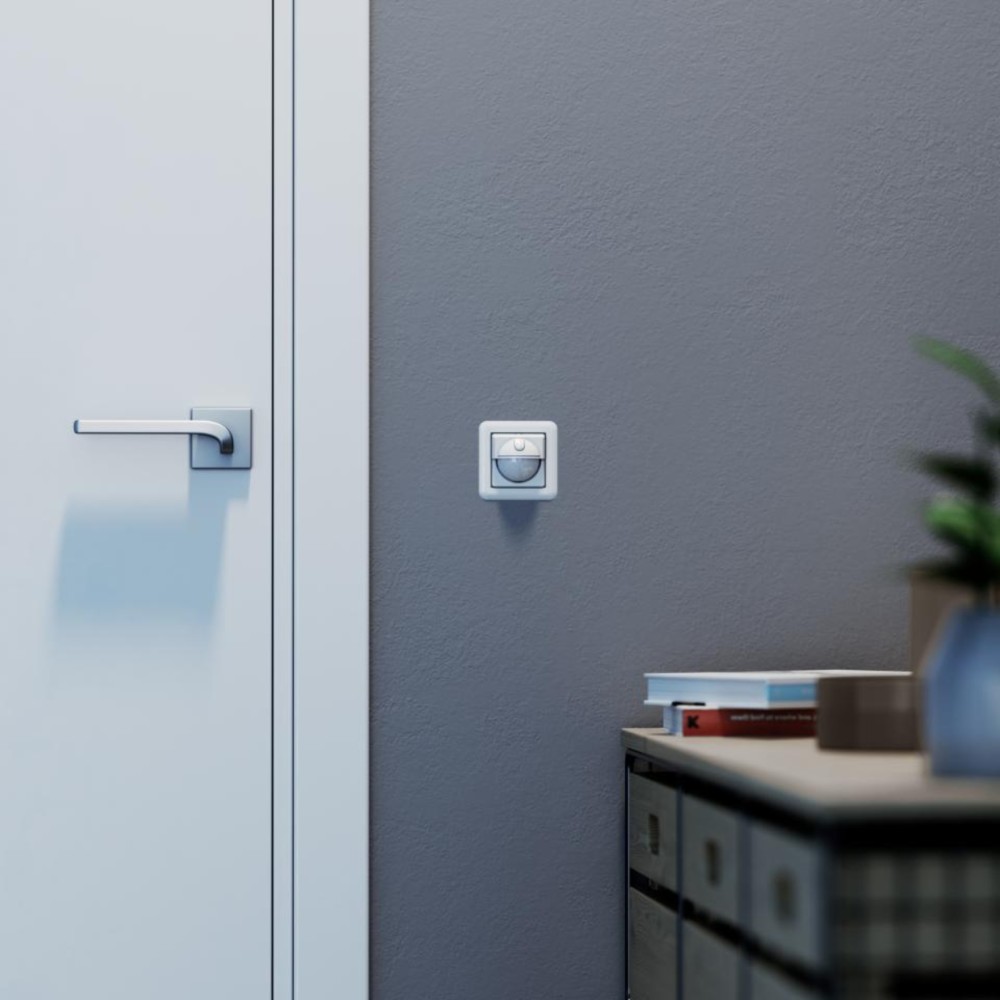

Sản phẩm thay thế trực tiếp công tắc âm tường thông thường tại vị trí lắp đặt sẵn có, không cần đi dây mới trong đa số trường hợp cải tạo.

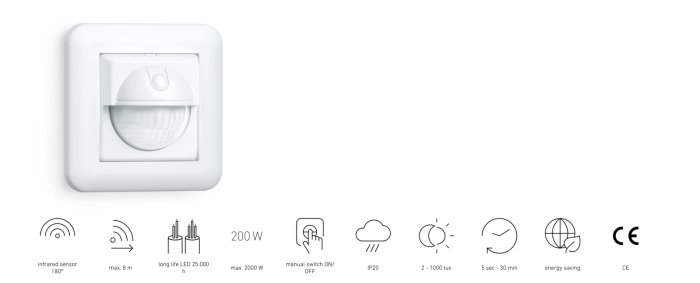

Tính năng nổi bật của IR 180 UP easy

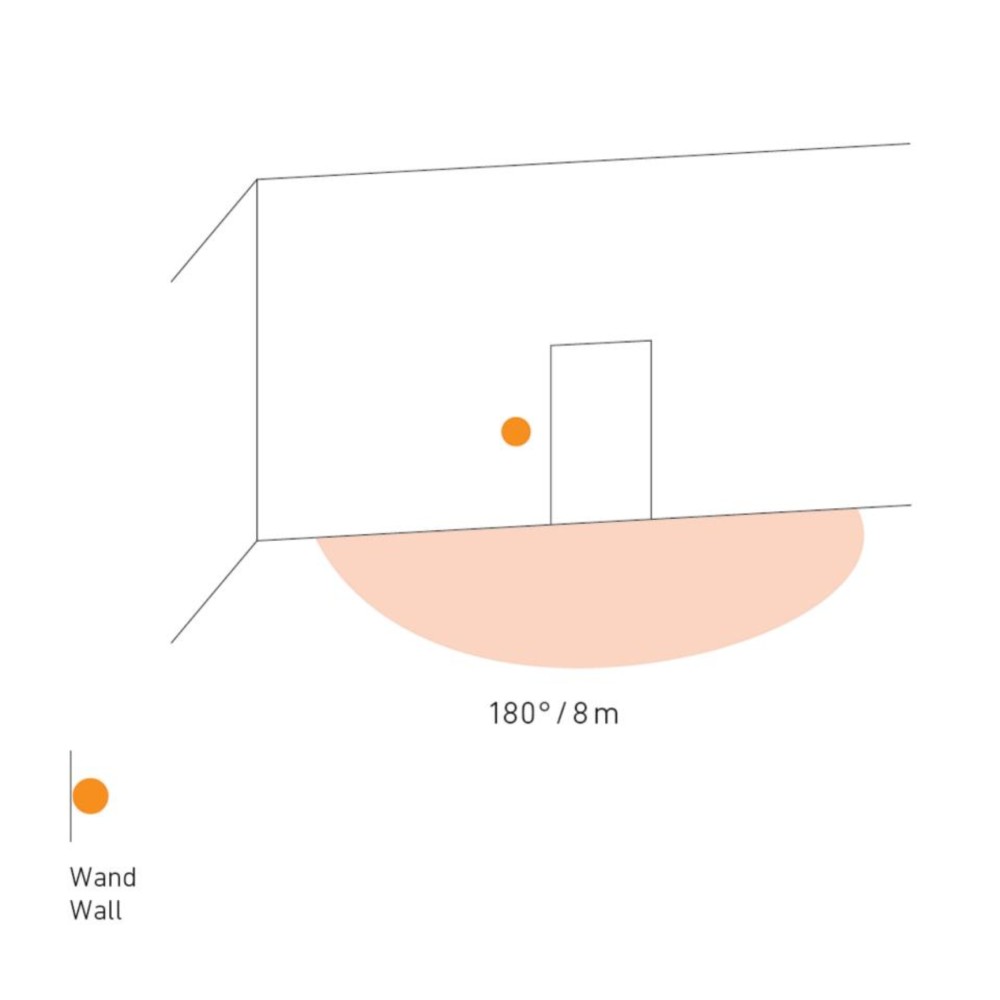

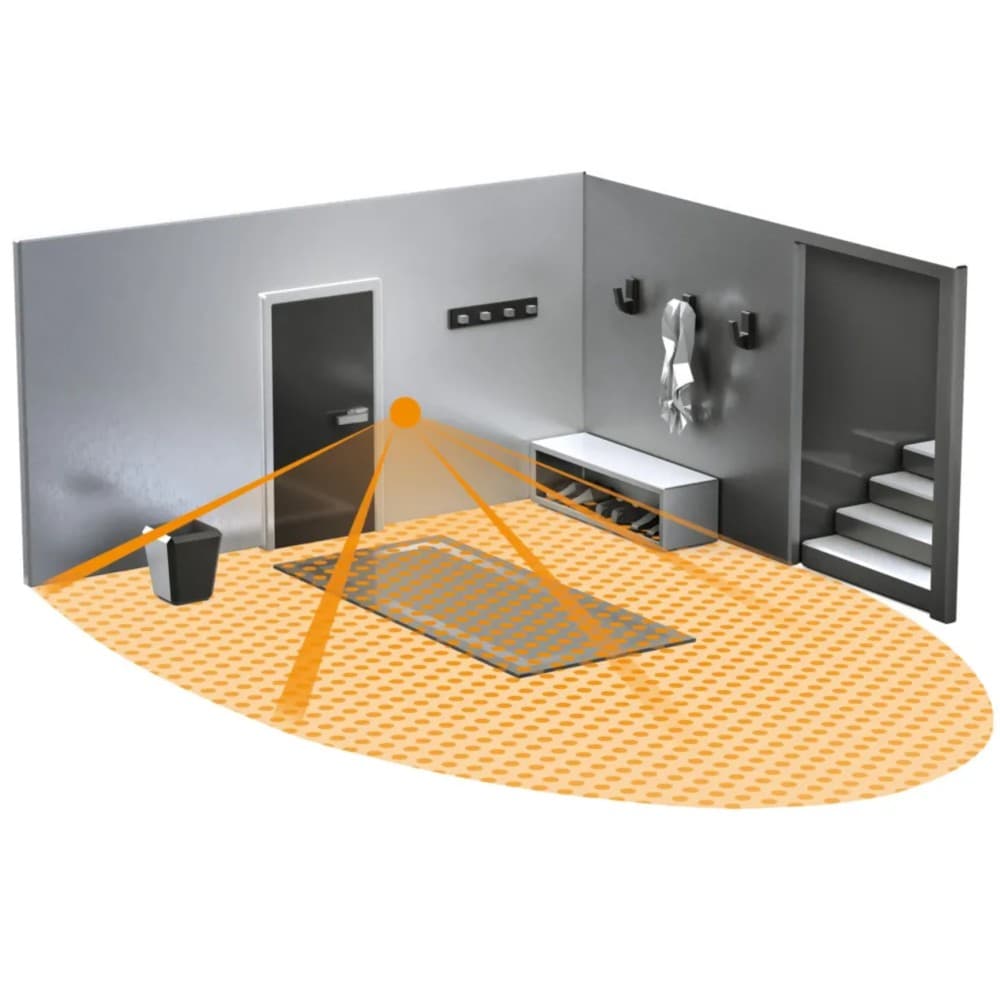

Góc quét 180° và tầm phát hiện 8m

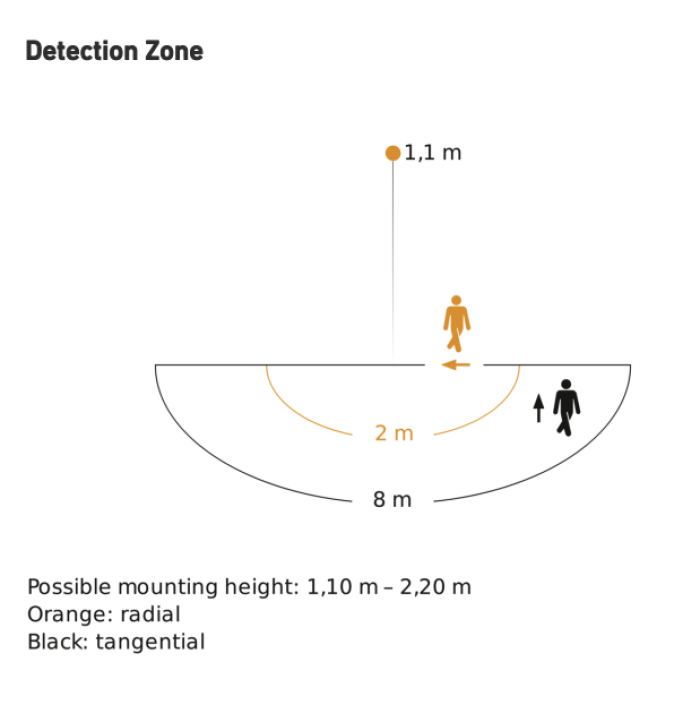

Cảm biến quét toàn bộ góc 180° phía trước mặt cảm biến, phát hiện chuyển động ở khoảng cách tối đa 8m. Chiều cao lắp đặt tối ưu là 1,10m (khoảng lắp cho phép 1,10–2,20m). Lắp đúng độ cao này giúp vùng phát hiện bao phủ đều, tránh vùng mù gần chân tường.

Ngưỡng ánh sáng điều chỉnh 2–1000 lux

Ngưỡng độ sáng có thể chỉnh trong khoảng 2–1000 lux, cho phép cảm biến chỉ kích hoạt đèn khi trời đủ tối, tránh bật đèn lãng phí ban ngày dù có người di chuyển qua khu vực cảm biến.

Thời gian trễ tắt 5 giây – 30 phút

Thời gian đèn duy trì sáng sau lần phát hiện chuyển động cuối có thể chỉnh từ 5 giây đến 30 phút, phù hợp cho cả không gian di chuyển nhanh (cầu thang) lẫn không gian cần sáng lâu hơn (kho, gara).

Tải tối đa 200W, tương thích đèn LED

Cảm biến điều khiển tải tối đa 200W với đèn sợi đốt/halogen, hoặc theo bảng công suất LED sau:

Nút bấm thủ công tích hợp

Cảm biến có nút bấm chức năng ánh sáng ("Taster für Lichtfunktion") tích hợp sẵn trên mặt cảm biến, cho phép bật/tắt đèn thủ công độc lập với chế độ tự động cảm biến chuyển động.

Ứng dụng thực tế của IR 180 UP easy

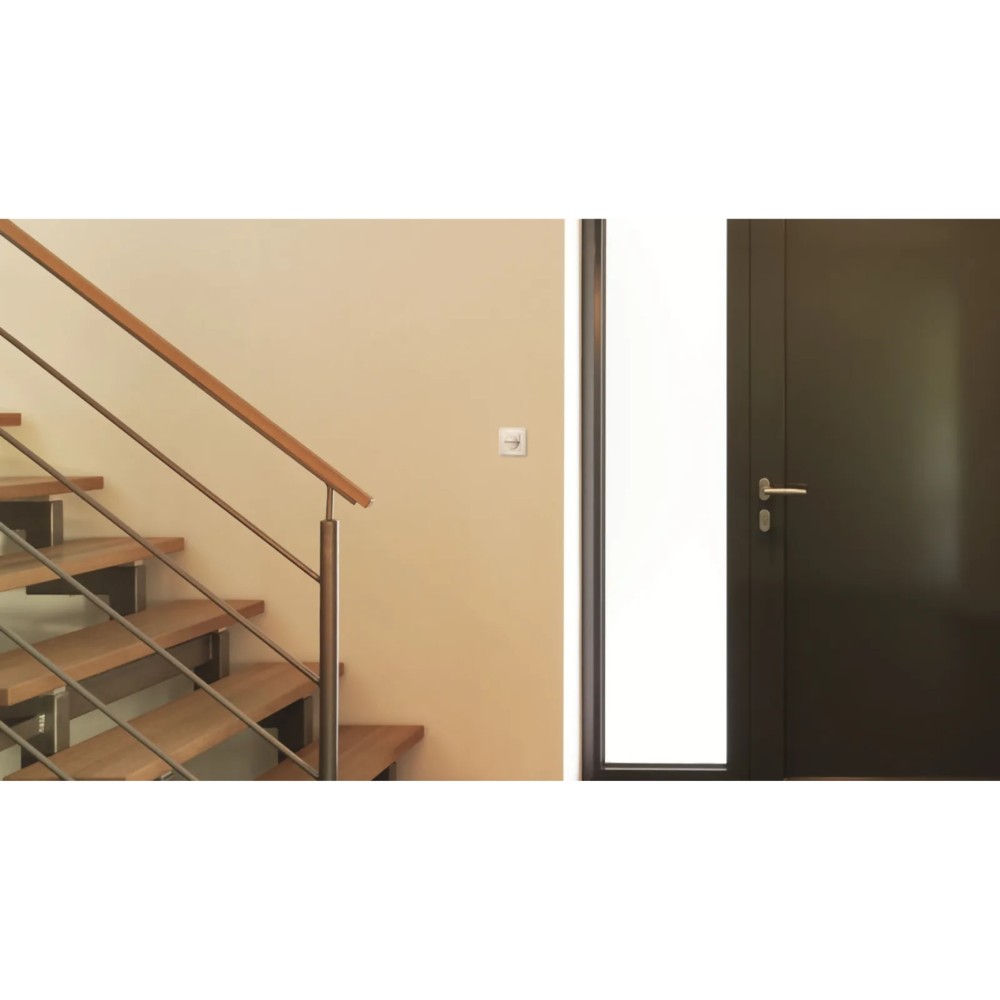

Hành lang và cầu thang chung cư, nhà phố

Với góc quét 180° và tầm phát hiện 8m, IR 180 UP easy lắp ở đầu hành lang hoặc chân cầu thang là đủ để phủ toàn bộ chiều rộng lối đi, không cần lắp thêm cảm biến phụ. Thời gian trễ nên đặt ở mức thấp (khoảng 30 giây - 1 phút) vì người dùng chỉ di chuyển qua trong thời gian ngắn, không cần đèn sáng lâu gây lãng phí điện.

Nhà kho, gara, phòng kỹ thuật

Ở những khu vực ít người ra vào nhưng cần chiếu sáng đủ khi có người, cảm biến này phù hợp để thay công tắc thường, tránh tình trạng quên tắt đèn. Với tải tối đa 200W (đèn sợi đốt/halogen) hoặc theo bảng công suất LED, một cảm biến đủ điều khiển vài bóng đèn trần cho một kho nhỏ hoặc gara để 1-2 xe.

Cải tạo công trình cũ, thay thế công tắc cơ

Vì hỗ trợ cả cấu hình 2 dây (không cần dây trung tính), IR 180 UP easy lắp được ngay vào hộp âm tường sẵn có của công tắc cơ cũ mà không cần đi lại dây điện — đây là điểm mạnh thực tế khi cải tạo nhà phố, chung cư cũ nơi hệ thống dây điện ban đầu không kéo sẵn dây N đến vị trí công tắc.

Không phù hợp cho không gian cần độ nhạy cao

IR 180 UP easy dùng PIR thuần túy nên cần chuyển động rõ ràng (người đi qua) để kích hoạt, không phát hiện tốt chuyển động nhỏ như ngồi làm việc hoặc đọc sách. Với toilet, phòng họp, phòng làm việc riêng, nên chọn dòng cảm biến hiện diện (presence, ví dụ Steinel IS 140-2) thay vì dòng chuyển động này để tránh đèn tắt giữa chừng khi người dùng ít di chuyển.

Cách đấu dây và lắp đặt cảm biến Steinel IR 180 UP easy

Steinel IR 180 UP easy hỗ trợ 2 kiểu đấu dây: 2 dây (2-wire) và 3 dây (3-wire), tùy theo hệ thống điện sẵn có tại vị trí lắp. Ba ký hiệu terminal trên cảm biến gồm L (dây pha), N (dây trung tính), L' (dây pha đã qua chuyển mạch, nối tới tải/đèn).

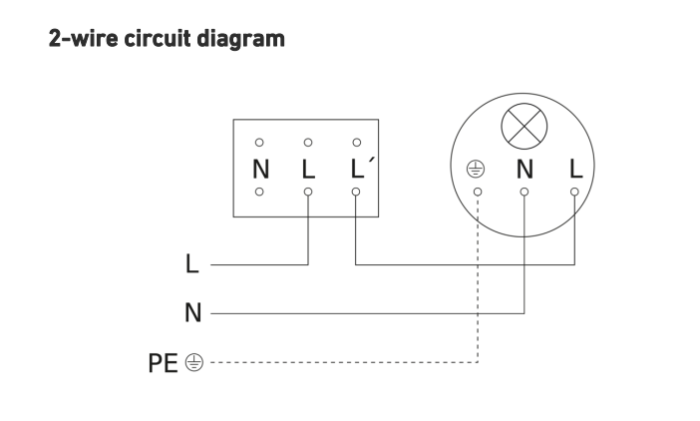

Đấu dây 2 dây (2-wire): không dùng dây trung tính

Ở cấu hình 2 dây, chỉ dùng 2 dây L và L', không đấu dây N. Đây là cấu hình phù hợp khi vị trí lắp đặt cũ chỉ có sẵn 2 dây (thường gặp khi thay thế công tắc cơ truyền thống). Lưu ý quan trọng: tải tối thiểu bắt buộc khi không đấu N là 4W. Nếu dùng đèn LED công suất quá thấp mà không có dây N, đèn có thể nhấp nháy hoặc không tắt hẳn.

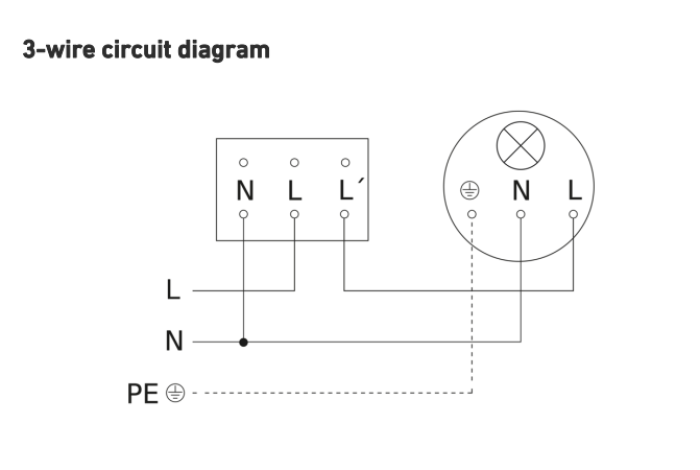

Đấu dây 3 dây (3-wire): khuyến nghị dùng với đèn LED

Ở cấu hình 3 dây, đấu đủ cả L, L' và N. Dây trung tính N là tùy chọn nhưng được khuyến nghị khi tải là đèn LED, vì giúp tránh hiện tượng nhấp nháy (flicker) thường gặp ở LED khi cảm biến dùng nguồn rò rỉ qua tải để nuôi mạch điện tử. Khi có dây N, tải tối thiểu giảm xuống chỉ còn 1W.

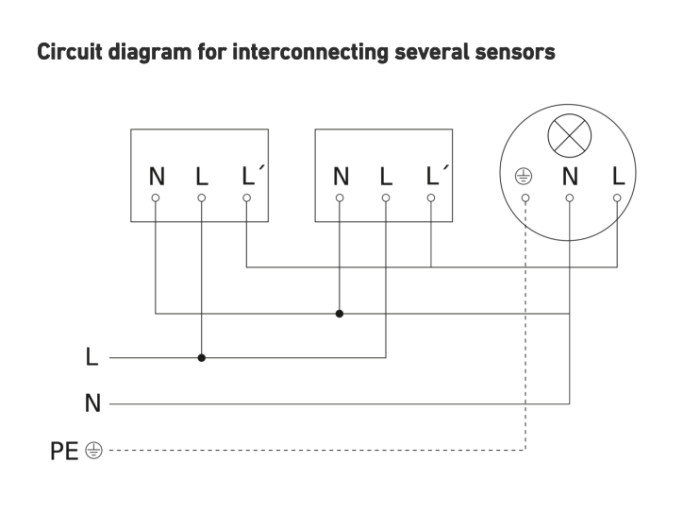

Đấu nối song song nhiều cảm biến

Có thể đấu song song nhiều cảm biến IR 180 UP easy để cùng điều khiển chung một tải (ví dụ 2 đầu hành lang dài). Điều kiện bắt buộc: mỗi cảm biến trong mạch song song đều phải đấu dây N, không được bỏ qua ở bất kỳ cảm biến nào. Lưu ý: tổng công suất tải tối đa không tăng lên khi đấu thêm cảm biến song song, vẫn giới hạn theo bảng tải ở mục tính năng phía trên.

Lưu ý an toàn khi lắp đặt

• Bắt buộc ngắt hoàn toàn nguồn điện (ngắt aptomat/cầu chì tương ứng) trước khi thao tác đấu nối. Tuyệt đối không đấu dây khi còn điện.
• Dùng bút thử điện xác nhận dây dẫn đã mất điện hoàn toàn trước khi chạm vào.
• Đấu sai/lẫn lộn giữa các dây L, N, L' có thể gây đoản mạch trong cảm biến hoặc tại tủ điện. Kiểm tra kỹ trước khi cấp điện lại.
• Sau khi cấp điện trở lại, cảm biến cần khoảng 6 giây để ổn định trước khi bắt đầu phát hiện chuyển động bình thường. Đây không phải lỗi thiết bị.
• Cảm biến đạt chuẩn IP20, chỉ lắp đặt trong nhà, không lắp ở khu vực ẩm ướt hoặc ngoài trời (dòng ngoài trời tương ứng là IR 180 AP easy).

Các bước lắp đặt (lắp âm tường)

1. Ngắt nguồn điện tại vị trí lắp đặt.
2. Đấu dây vào module tải (load module) theo sơ đồ 2 dây hoặc 3 dây ở trên.
3. Đưa module vào hộp âm tường (hộp điện sẵn có).
4. Cố định module bằng vít.
5. Lắp khung viền và gắn module cảm biến vào khung.
6. Cấp điện trở lại và điều chỉnh ngưỡng lux, thời gian trễ theo nhu cầu sử dụng thực tế.
