HVAC Là Gì? Thành Phần, Phân Loại Và Cách Tích Hợp KNX

HVAC là gì?

HVAC là gì? Đây là ba hệ thống được tích hợp làm một: Heating (sưởi ấm), Ventilation (thông gió) và Air Conditioning (điều hòa không khí), cùng phối hợp để kiểm soát nhiệt độ, độ ẩm và chất lượng không khí trong một công trình. Thuật ngữ này quen thuộc với dân xây dựng và kỹ sư cơ điện (M&E), nhưng phần lớn người dùng cuối tại Việt Nam chỉ biết đến điều hòa (AC) như một thiết bị đơn lẻ, ít khi nghĩ đến HVAC như một hệ thống tổng thể. Bài viết giải thích cấu tạo, cách phân loại theo quy mô công trình, và điểm khác biệt giữa hệ thống HVAC truyền thống với hệ thống HVAC được tích hợp vào nền tảng điều khiển tòa nhà như KNX hoặc BMS.

HVAC là gì? Ba thành phần cốt lõi

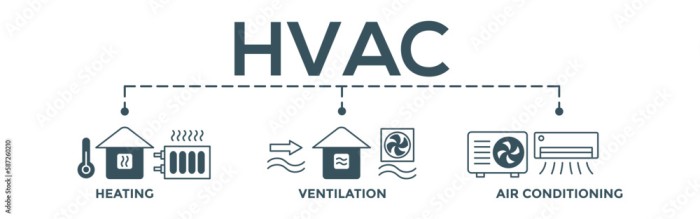

HVAC là viết tắt của Heating, Ventilation and Air Conditioning. Trong tài liệu kỹ thuật, ba chữ cái này thường bị hiểu nhầm là ba loại thiết bị tách biệt, nhưng thực tế đây là ba chức năng bắt buộc phải phối hợp trong cùng một hệ thống cơ điện. Thiếu Ventilation, một không gian dù có Air Conditioning mạnh vẫn có thể tích tụ CO2 và ẩm mốc. Thiếu Heating ở công trình cần kiểm soát nhiệt độ phòng sạch, quy trình sản xuất có thể sai lệch dù Air Conditioning vẫn chạy bình thường. Với công trình dùng KNX, mức độ dễ tích hợp từng thành phần vào bus điều khiển khác nhau đáng kể, ảnh hưởng trực tiếp đến chi phí và độ phức tạp khi lên phương án hệ thống.

Heating: hệ sưởi

Heating là toàn bộ thiết bị tạo nhiệt để bù nhiệt thất thoát khi nhiệt độ ngoài trời xuống thấp: lò hơi (boiler), bơm nhiệt (heat pump), máy sưởi điện trở, hoặc dàn nóng máy lạnh vận hành ở chế độ heat mode với hệ hai chiều. Do khí hậu nhiệt đới, thành phần Heating trong công trình dân dụng tại Việt Nam gần như không tồn tại, trừ khu vực miền núi phía Bắc vào mùa đông. Heating vẫn xuất hiện phổ biến trong công trình công nghiệp cần kiểm soát nhiệt độ phòng sạch, kho lạnh, hoặc khách sạn cao cấp có spa và hồ bơi trong nhà.

Ventilation: hệ thông gió

Ventilation là quá trình trao đổi không khí trong không gian kín, chia thành thông gió tự nhiên (dựa vào chênh lệch áp suất, cửa sổ, giếng trời) và thông gió cơ học (dùng quạt, ống gió, AHU tức Air Handling Unit). Thông gió cơ học đảm nhận việc loại bỏ CO2, hơi ẩm, mùi và cấp khí tươi, đặc biệt quan trọng ở công trình kín gió như tầng hầm, phòng họp không cửa sổ, hoặc bệnh viện cần kiểm soát áp suất phòng theo tiêu chuẩn.

Air Conditioning: hệ điều hòa không khí

Đây là phần được biết đến nhiều nhất, chịu trách nhiệm làm mát, kiểm soát độ ẩm và lọc bụi. Air Conditioning trong HVAC không chỉ là chiếc máy lạnh treo tường quen thuộc mà bao gồm cả hệ thống trung tâm dùng môi chất lạnh (VRV/VRF, multi-split) hoặc dùng nước lạnh (Chiller). Cách phân loại các hệ thống này được nêu ở phần tiếp theo.

Phân loại hệ thống HVAC theo quy mô công trình

Split và Multi-split

Split đơn (1 dàn nóng, 1 dàn lạnh) phù hợp phòng đơn lẻ. Multi-split (1 dàn nóng, nhiều dàn lạnh) phù hợp căn hộ hoặc nhà phố có vài phòng. Giới hạn chính của Multi-split so với VRV/VRF là số lượng dàn lạnh kết nối được và khoảng cách ống dẫn ngắn hơn đáng kể. Về tích hợp KNX, Split và Multi-split dân dụng thường chỉ có remote hồng ngoại, không có cổng giao tiếp dây, nên phải qua bộ chuyển đổi IR-to-KNX và bị giới hạn ở lệnh một chiều, gửi được lệnh nhưng không đọc lại trạng thái thực từ máy. Đây là lý do Split dân dụng ít khi được đưa hẳn vào hệ KNX, trừ khi công trình chấp nhận giới hạn một chiều này.

VRV/VRF

VRV (tên thương mại của Daikin) và VRF (tên chung của ngành) là hệ thống trung tâm dùng môi chất lạnh, cho phép một dàn nóng kết nối hàng chục đến hàng trăm dàn lạnh, mỗi dàn lạnh có van tiết lưu điện tử riêng để điều chỉnh công suất độc lập. Đây là lựa chọn phổ biến nhất cho văn phòng 5-15 tầng và khách sạn 3-5 sao tại Việt Nam. Trong ba kiến trúc, VRV/VRF cũng là kiến trúc dễ tích hợp KNX nhất, vì hầu hết hãng lớn như Daikin, Mitsubishi Electric, Gree, LG, Samsung đều có gateway KNX chính hãng hoặc bên thứ ba hỗ trợ điều khiển hai chiều đầy đủ, đọc được cả trạng thái thực từ máy chứ không chỉ gửi lệnh một chiều như Split. Tìm hiểu chi tiết kiến trúc hệ thống và cách tích hợp VRV/VRF vào KNX tại Hệ thống điều hòa VRV/VRF là gì? Tích hợp BMS và KNX.

Chiller

Chiller dùng nước lạnh (chilled water) thay vì môi chất lạnh làm tác nhân truyền tải, kết hợp với AHU hoặc FCU để phân phối khí lạnh đến từng khu vực. Phù hợp công trình rất lớn nhưng chi phí đầu tư và diện tích phòng máy cao hơn đáng kể so với VRV/VRF. Tích hợp Chiller vào KNX gần như không bao giờ trực tiếp mà phải qua lớp BMS trung gian hỗ trợ BACnet hoặc Modbus, vì bản thân Chiller vận hành theo logic điều khiển riêng của hãng sản xuất, phức tạp hơn đáng kể so với việc đưa VRV/VRF vào KNX. Xem thêm nguyên lý hoạt động của FCU là gì nếu công trình đang cân nhắc giữa Chiller và VRV/VRF.

Ba kiến trúc trên không loại trừ lẫn nhau trong cùng một công trình lớn. Một khách sạn có thể dùng VRV/VRF cho khu phòng nghỉ, trong khi khu bếp trung tâm hoặc phòng giặt là dùng hệ thống riêng phù hợp tải nhiệt lớn hơn. Chọn đúng kiến trúc ngay từ giai đoạn thiết kế quyết định luôn khả năng tích hợp BMS/KNX về sau, vì mỗi kiến trúc có gateway và giao thức tích hợp khác nhau.

Hệ thống HVAC thông minh: thêm lớp điều khiển và tích hợp

Một hệ thống HVAC truyền thống vận hành độc lập: mỗi thiết bị có remote hoặc công tắc riêng, không có dữ liệu tập trung. Hệ thống HVAC thông minh bổ sung một lớp điều khiển và giám sát bên trên, cho phép vận hành theo lịch, theo cảm biến, và tích hợp vào nền tảng quản lý tòa nhà (BMS) hoặc hệ điều khiển KNX. Lớp này gồm bốn thành phần chính.

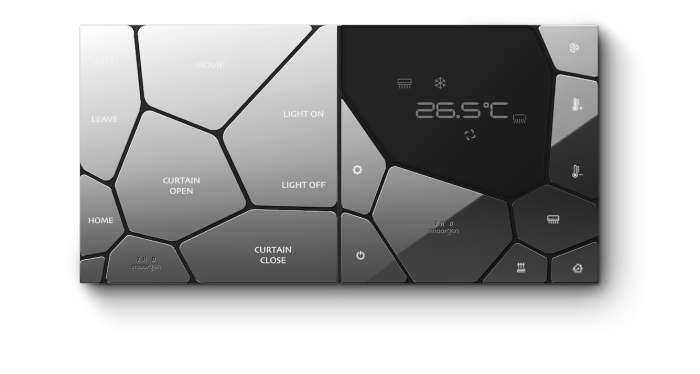

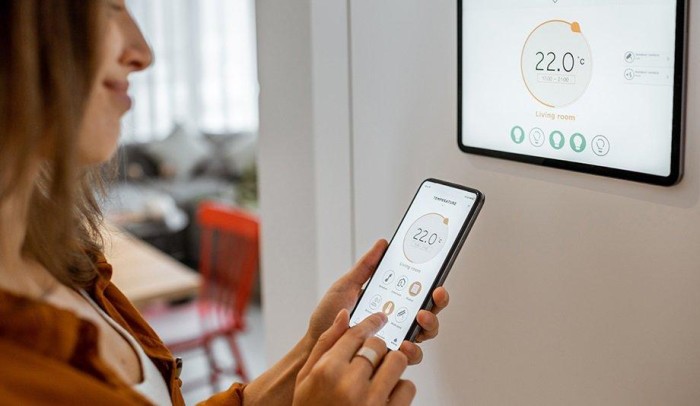

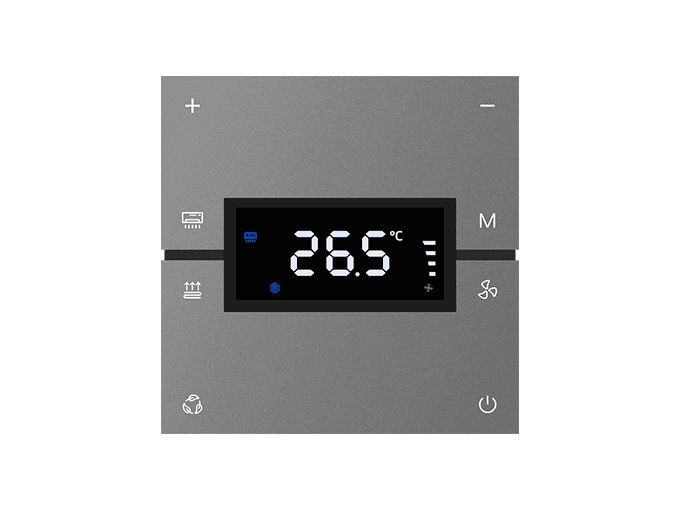

Thermostat và bộ điều khiển trung tâm

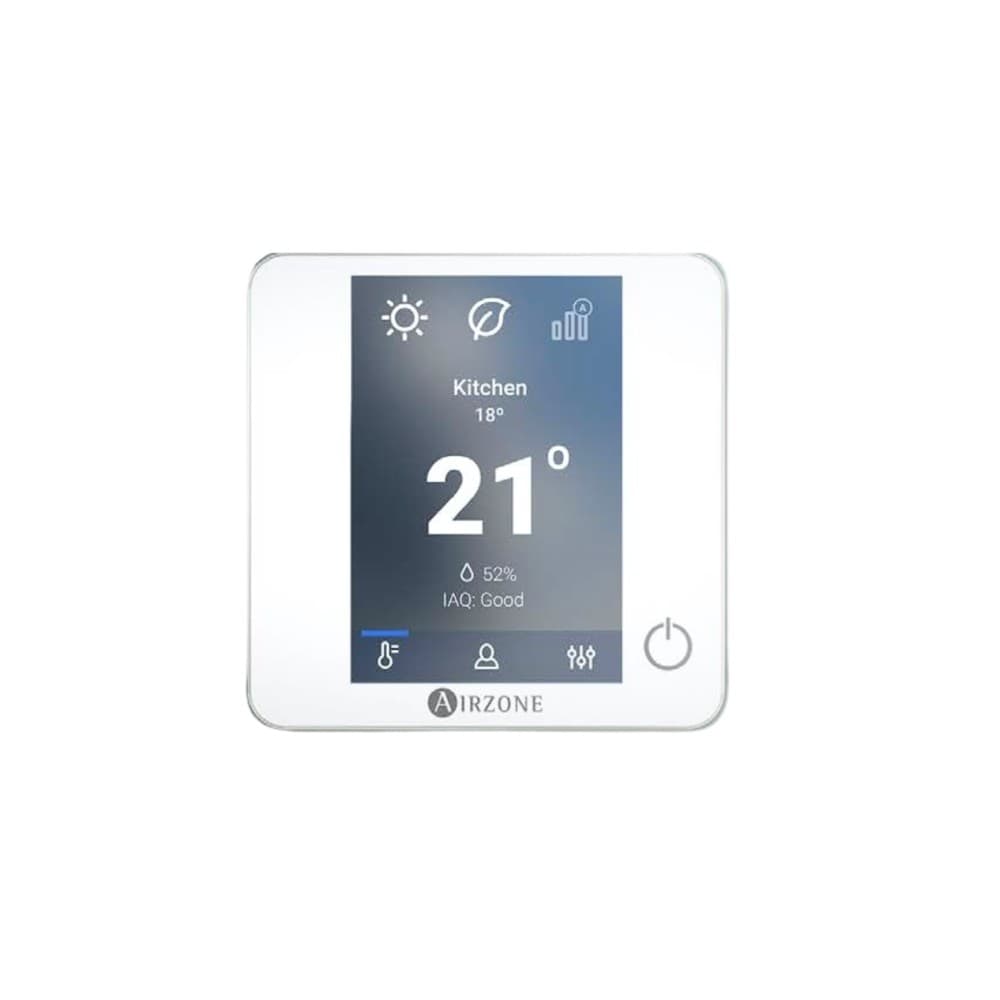

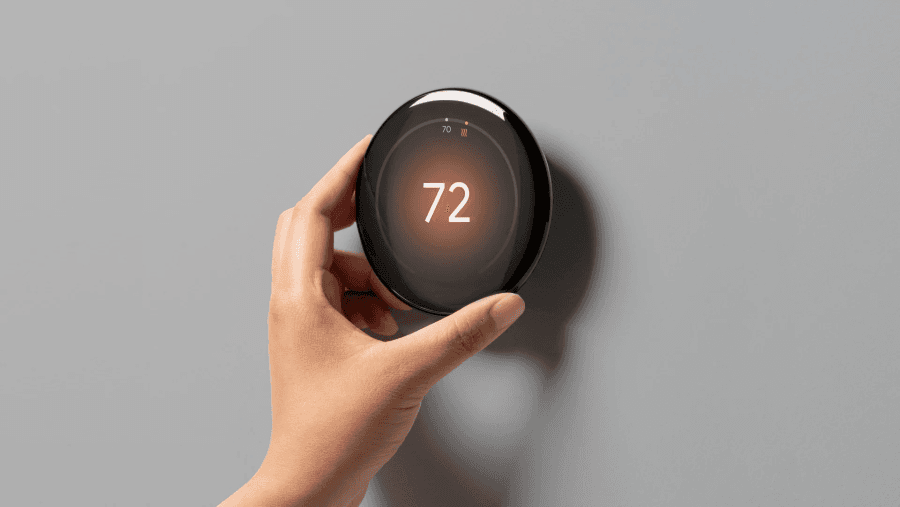

Thermostat đóng vai trò giao diện điều khiển trực tiếp: đặt nhiệt độ, chuyển chế độ, xem trạng thái. Với công trình dùng KNX, thermostat thường ở dạng module gắn tường tích hợp cảm biến nhiệt độ phòng, giao tiếp hai chiều qua bus KNX TP, khác với Smart Thermostat Là Gì? Có Nên Lắp Cho Máy Lạnh Nhà Bạn dạng tiêu dùng phổ thông kết nối Wi-Fi.

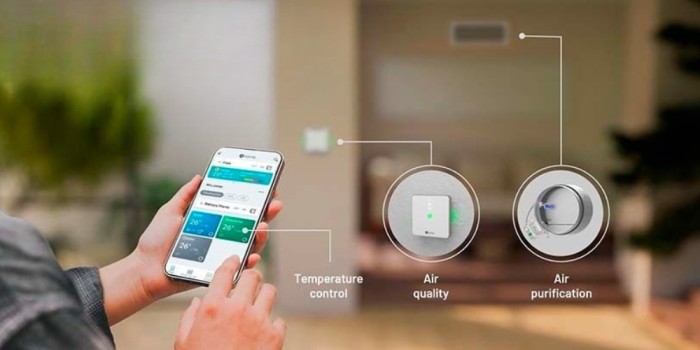

Cảm biến môi trường

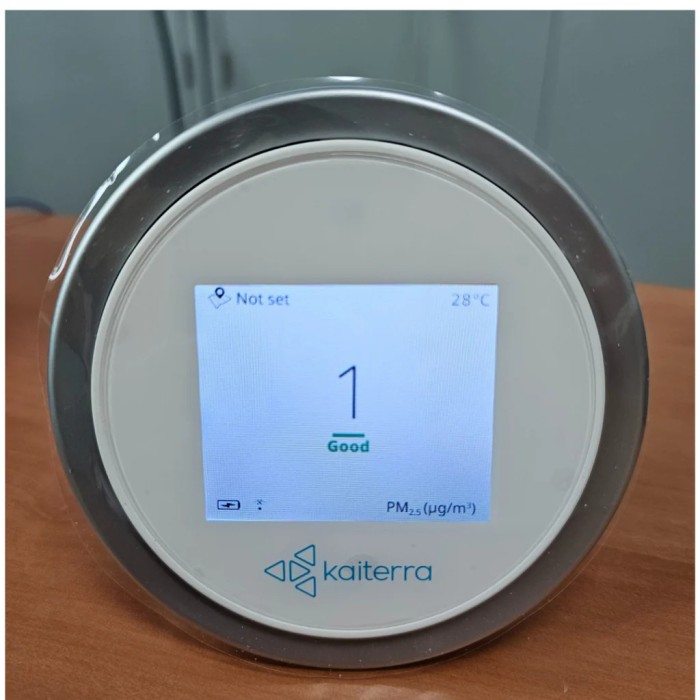

Cảm biến CO2, độ ẩm, nhiệt độ và chất lượng không khí (PM2.5, VOC) cung cấp dữ liệu đầu vào để hệ thống tự động điều chỉnh, ví dụ tăng tốc độ quạt AHU khi CO2 vượt ngưỡng thay vì chạy quạt cố định liên tục. Đây là phần giúp hệ HVAC thông minh tiết kiệm điện thực chất, không chỉ dừng ở việc bật/tắt từ xa qua ứng dụng.

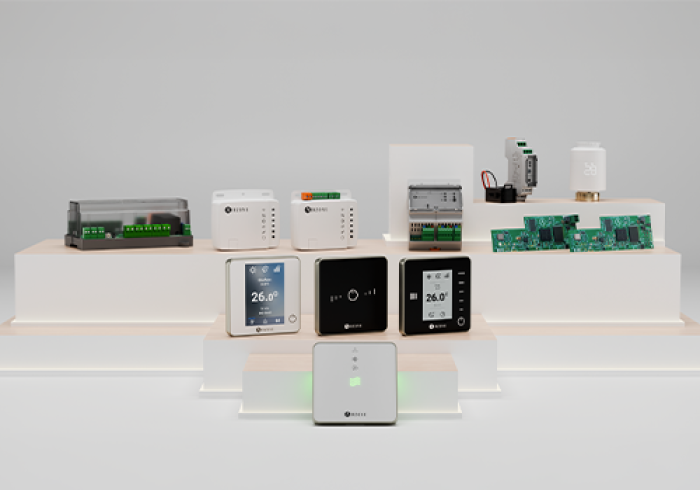

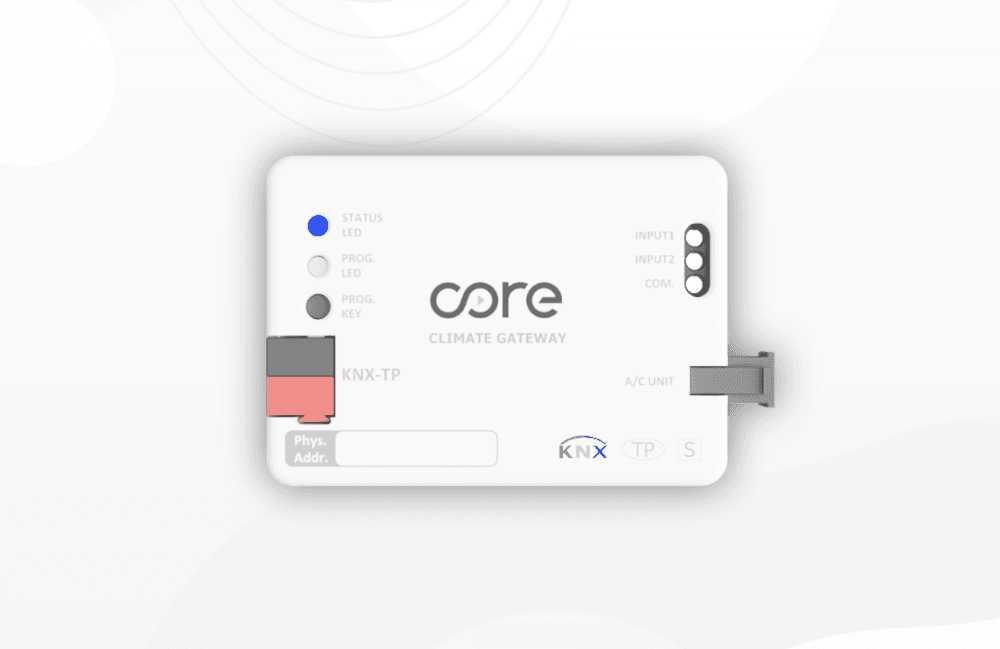

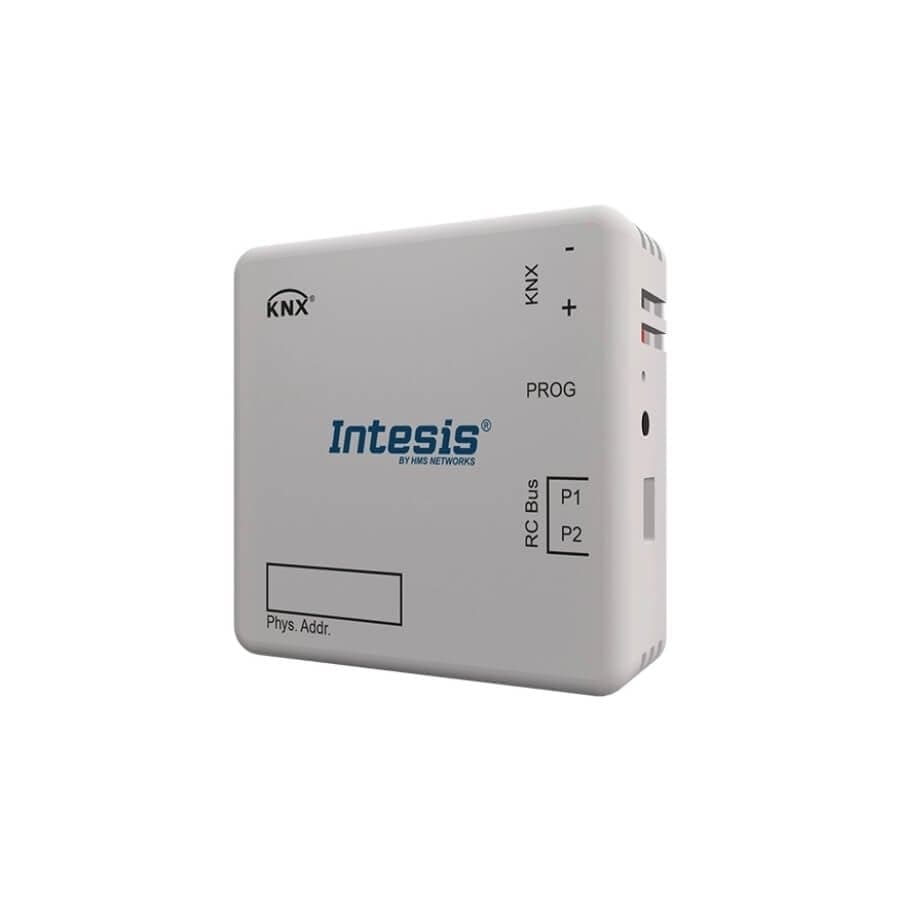

Gateway kết nối điều hòa với hệ thống điều khiển tòa nhà

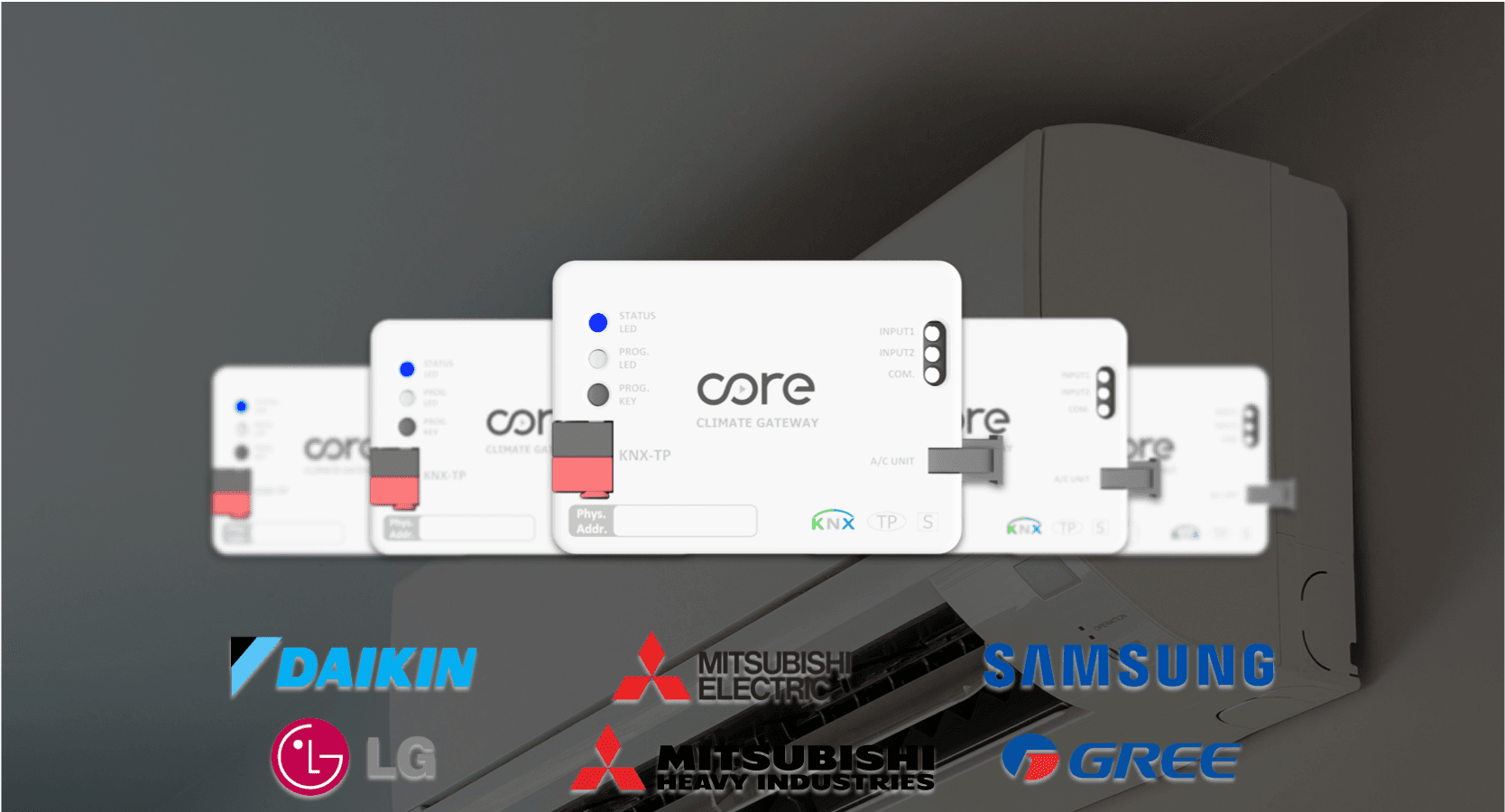

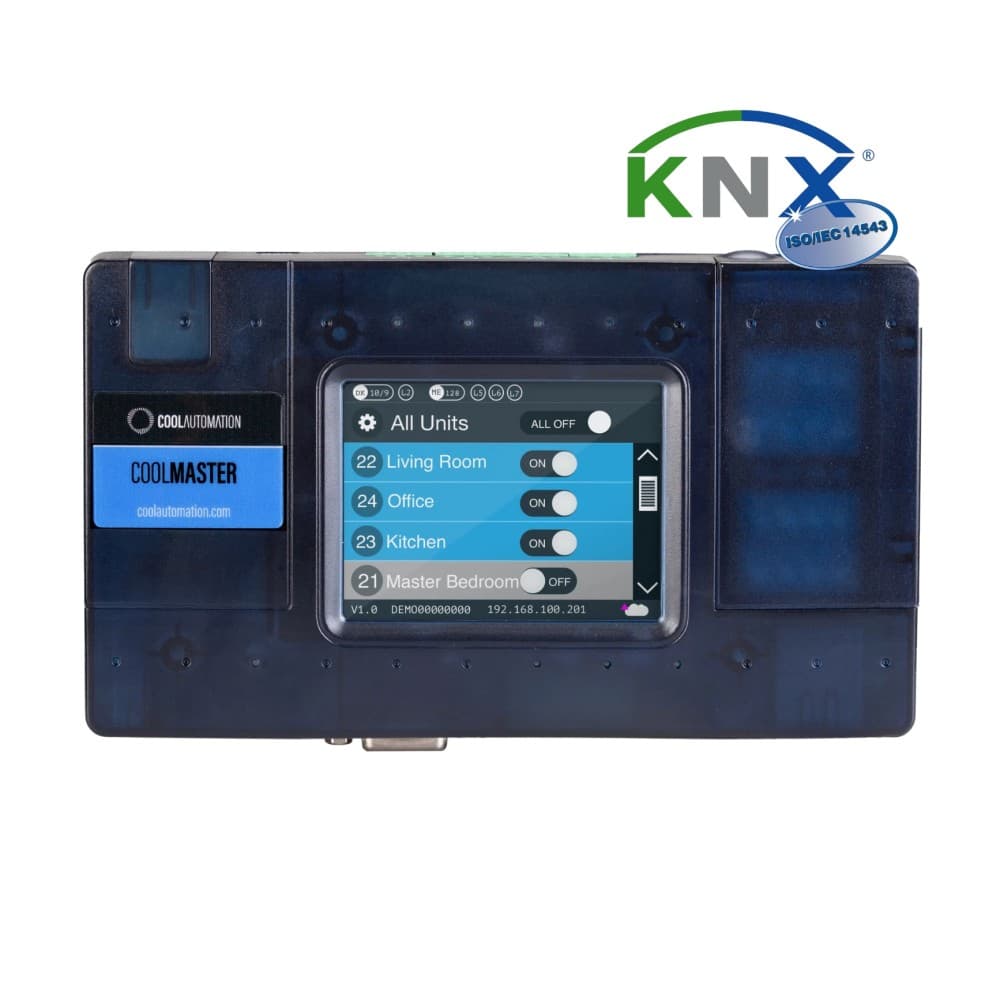

VRV/VRF và Chiller không có giao thức BMS mở sẵn: mỗi hãng dùng bus giao tiếp riêng, ví dụ Daikin dùng P1/P2 hoặc F1/F2, Mitsubishi Electric dùng CN105, Gree dùng H1/H2. Muốn đưa các hệ thống này vào KNX hoặc BMS, bắt buộc phải qua một gateway chuyển đổi giao thức. Thị trường hiện có nhiều lựa chọn theo hãng và theo cách kết nối, từ gateway gắn trong dàn lạnh đến bộ điều khiển trung tâm quản lý hàng trăm dàn lạnh qua cloud. Theo kinh nghiệm triển khai thực tế, chọn sai gateway theo hãng là lỗi phổ biến nhất khiến dự án phải đặt lại hàng, nên xác nhận đúng mã theo hãng và đời máy trước khi lên đơn.

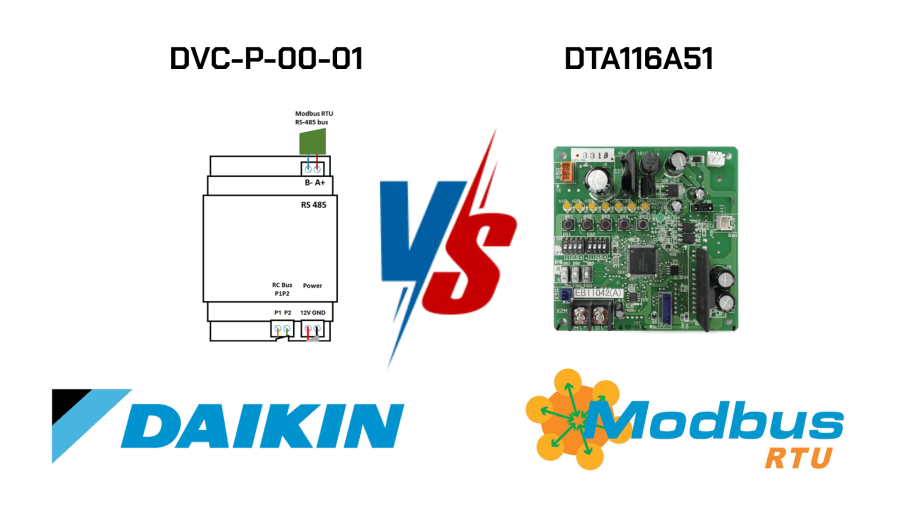

So sánh chi tiết 4 giải pháp gateway HVAC cho KNX giúp chọn đúng thương hiệu theo ngân sách và quy mô dự án. Nếu công trình dùng nền tảng BMS/SCADA thay vì KNX, tham khảo thêm cách giao tiếp Modbus với điều hòa Daikin VRV/VRF qua KAC00X.

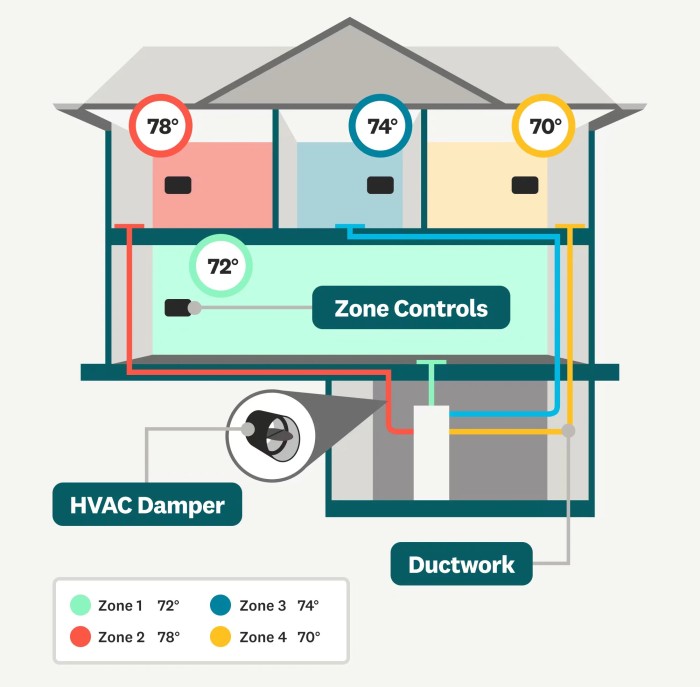

Hệ thống chia vùng (zoning)

Zoning chia không gian thành các vùng điều khiển độc lập, mỗi vùng có cảm biến và setpoint riêng. Với VRV/VRF, zoning thực hiện được tự nhiên nhờ mỗi dàn lạnh đã có van tiết lưu riêng. Với Chiller cần thêm damper và bộ điều khiển VAV (Variable Air Volume) ở từng nhánh ống gió, phức tạp hơn đáng kể so với VRV/VRF.

Lợi ích khi tích hợp HVAC vào hệ thống điều khiển tòa nhà

Tích hợp HVAC vào KNX hoặc BMS mang lại bốn lợi ích thực chất cho công trình, không chỉ là tiện nghi bề mặt. Tiết kiệm năng lượng nhờ vận hành theo lịch và theo cảm biến thay vì chạy cố định hoặc quên tắt. Giám sát tập trung nhiều dàn lạnh và nhiều tầng từ một màn hình, thay vì đi kiểm tra thủ công từng phòng. Cảnh báo bảo trì trước khi hỏng hóc, nhắc lịch vệ sinh dàn lạnh và kiểm tra gas, tránh máy chạy quá tải kéo dài tuổi thọ thiết bị. Điều khiển độc lập từng khu vực, quan trọng với công trình có giờ hoạt động và mật độ sử dụng khác nhau giữa các tầng.

Theo kinh nghiệm triển khai thực tế, phần lớn khoản tiết kiệm điện đến từ việc tắt đúng lúc và điều chỉnh theo tải thực, không phải từ bản thân thiết bị thông minh hơn về mặt cơ khí. Một dàn nóng VRV chạy đúng công suất tải vẫn tiêu thụ điện gần như nhau dù có hay không có lớp điều khiển KNX phía trên, khoản tiết kiệm nằm ở cách vận hành chứ không nằm ở phần cứng máy lạnh.

Ứng dụng thực tế theo loại công trình

Văn phòng, tòa nhà thương mại và trường học

Nhiệt độ ổn định và khả năng lập lịch theo khung giờ hoạt động giúp kiểm soát chi phí điện, đặc biệt ở các tòa nhà có giờ làm việc cố định. Trường học và trung tâm đào tạo thường kết hợp thêm cảm biến CO2 để đảm bảo chất lượng không khí trong phòng học kín.

Khách sạn và căn hộ dịch vụ

HVAC tích hợp giúp giảm thao tác vận hành thủ công của nhân viên: tự động chuyển chế độ tiết kiệm khi phòng trống, bật lại trước giờ khách nhận phòng. Đây cũng là nhóm công trình dùng VRV/VRF phổ biến nhất tại Việt Nam nhờ khả năng giấu dàn nóng, giữ thẩm mỹ mặt đứng công trình.

Nhà ở cao cấp và biệt thự

Với nhà nhiều tầng hoặc nhiều phòng ngủ, điều hòa inverter tiết kiệm điện hơn điều hòa thông thường đã là lựa chọn phổ biến. Kết hợp thêm zoning và bộ điều khiển trung tâm giúp chủ nhà kiểm soát từng tầng mà không cần lắp nhiều remote riêng lẻ. Tham khảo thêm 10 mẹo dùng máy lạnh an toàn và tiết kiệm điện để vận hành đúng cách ngay từ đầu. Giải pháp HVAC xanh cho công trình cũng đáng tham khảo nếu ưu tiên tối ưu năng lượng dài hạn.
