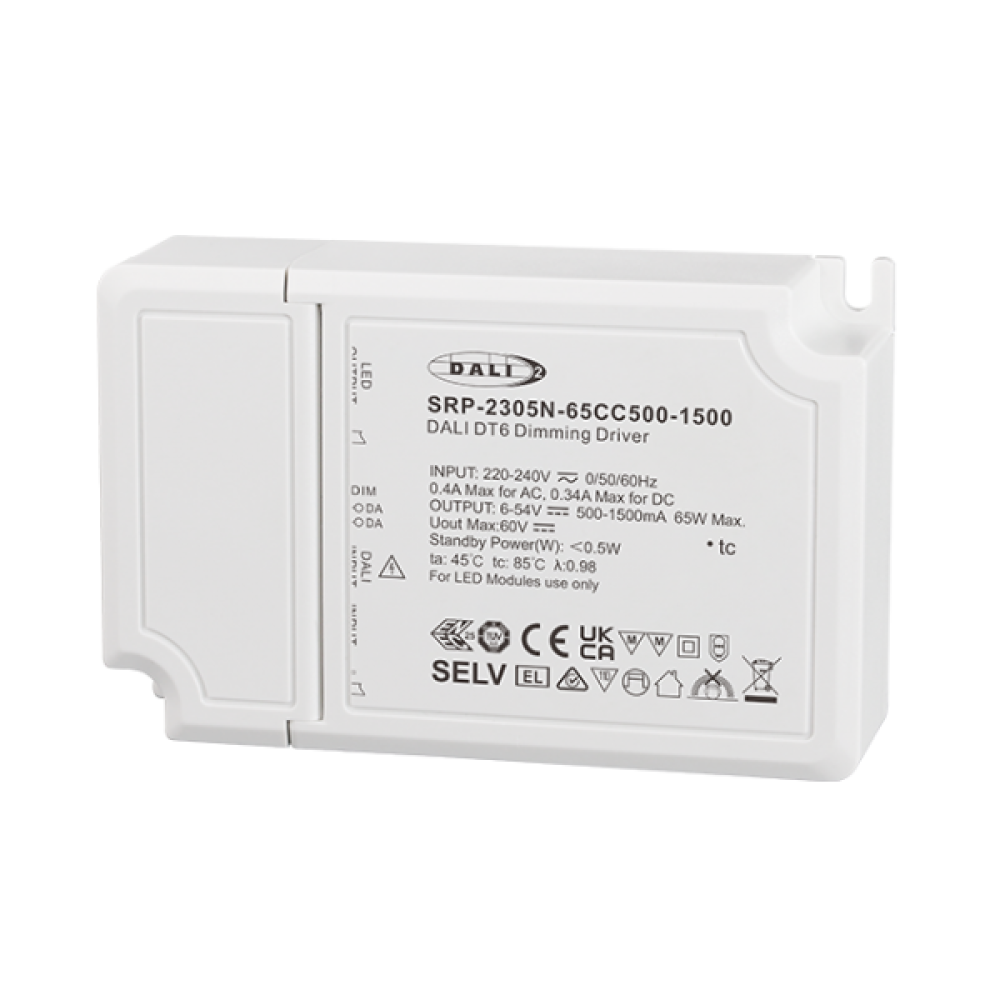

LED Driver DALI DT6 NFC Constant Current Sunricher SRP-2305N: 12W đến 65W
Driver constant current là linh kiện cốt lõi của hầu hết downlight và luminaire thương mại. Khi dự án yêu cầu tích hợp DALI, lựa chọn driver phù hợp không chỉ là công suất mà còn là dải dòng, khả năng cấu hình tại công trình, và các tính năng nâng cao như CLO hay Corridor Dim. Dòng SRP-2305N của Sunricher đáp ứng đầy đủ các yêu cầu đó với kiến trúc DALI DT6 NFC, dải công suất từ 12W đến 65W, và dòng ra có thể cấu hình linh hoạt qua smartphone ngay trên công trường.
DALI DT6 Constant Current và CCR Dimming: khác gì so với CV driver
Driver constant current (CC) duy trì dòng điện đầu ra ổn định, điện áp thay đổi theo tải. Đây là yêu cầu của hầu hết chip LED và module LED trong downlight, track light, và panel light thương mại. Driver constant voltage (CV) cấp điện áp cố định, phù hợp cho LED dây và module 24VDC.
Về dimming, dòng SRP-2305N dùng phương pháp Amplitude/CCR (Constant Current Reduction): thay vì thay đổi duty cycle như PWM, driver giảm trực tiếp biên độ dòng điện xuống mức yêu cầu. CCR không tạo ra hiệu ứng flicker ở tần số thấp, phù hợp cho môi trường nhạy cảm với ánh sáng như studio quay phim, bệnh viện, và không gian làm việc chất lượng cao.
Dải dimming 0,01% đến 100% của dòng này cho phép điều chỉnh xuống mức rất thấp mà không bị tắt, tiện cho ứng dụng cần ambient light tối thiểu như hành lang ban đêm.

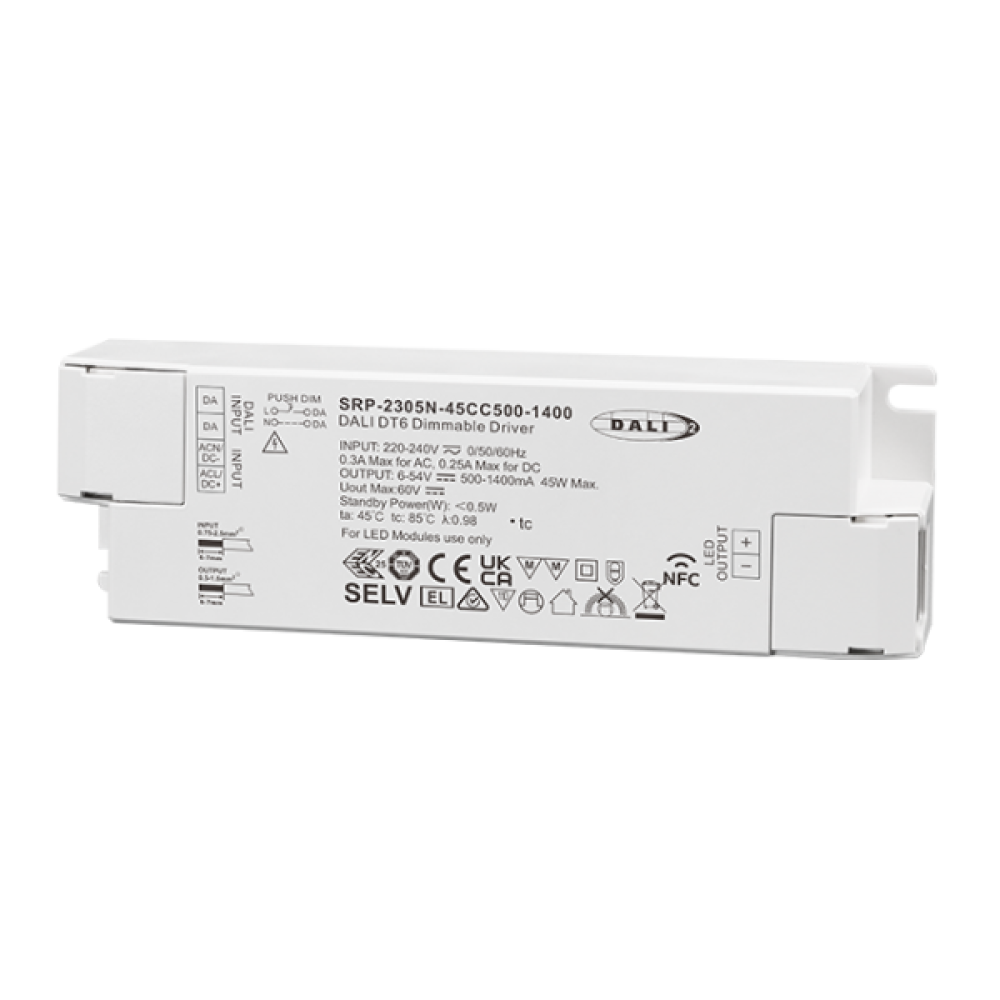

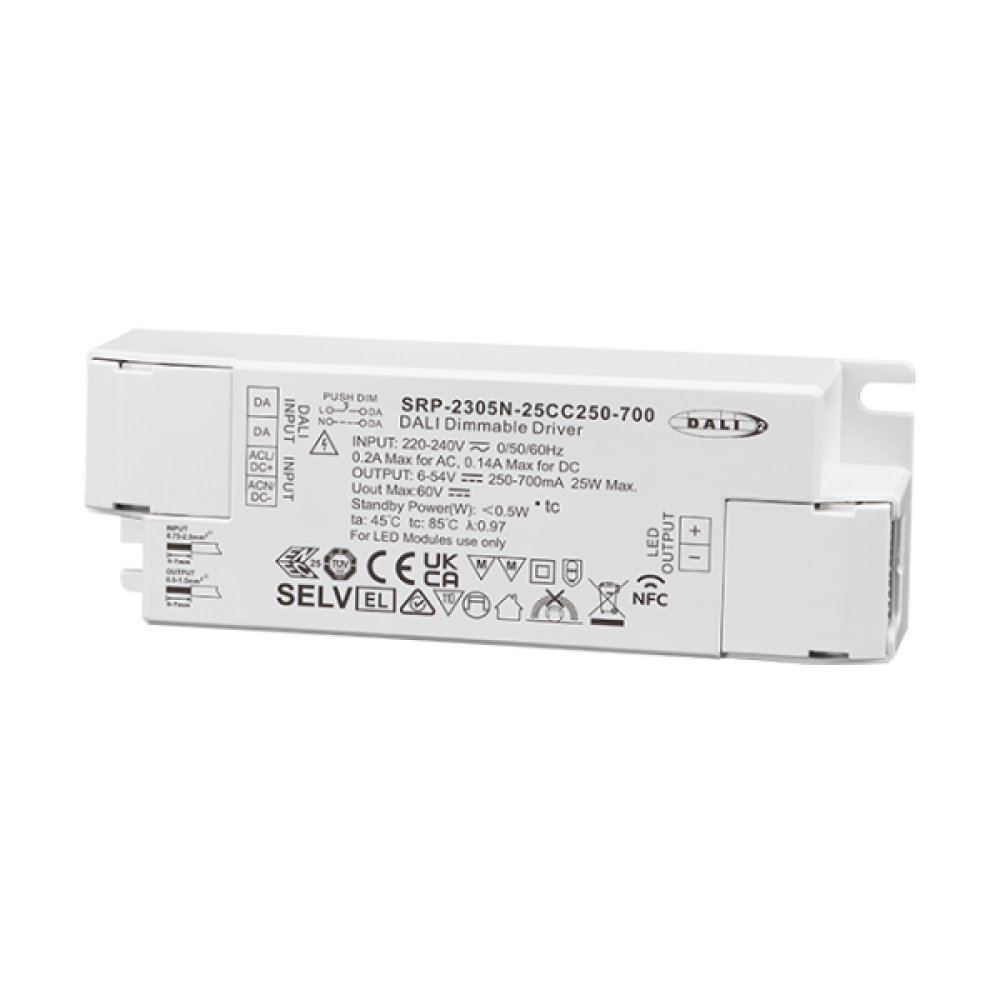

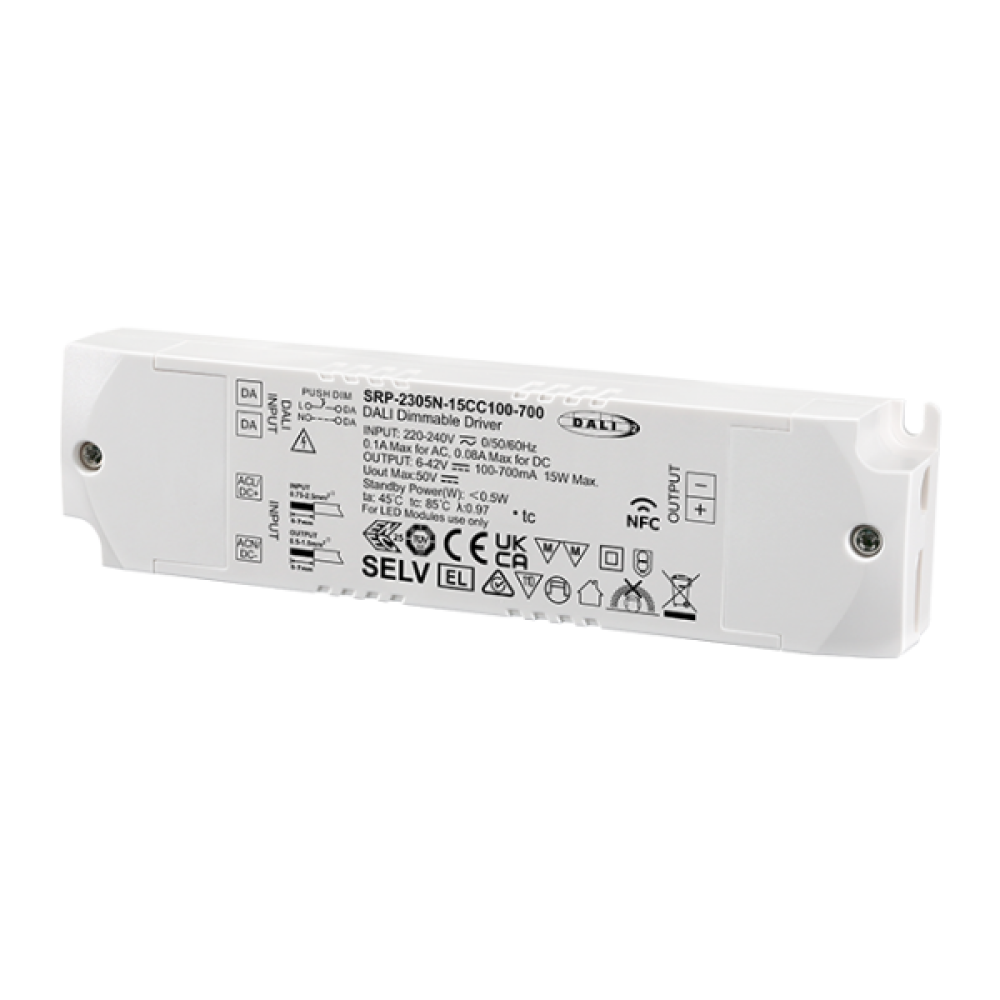

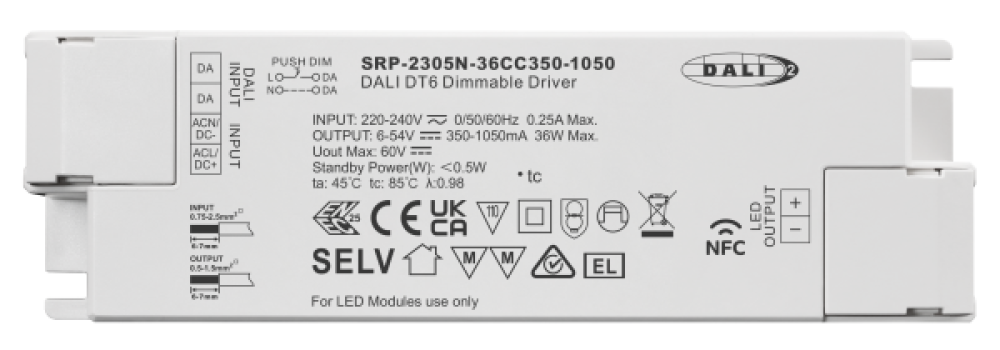

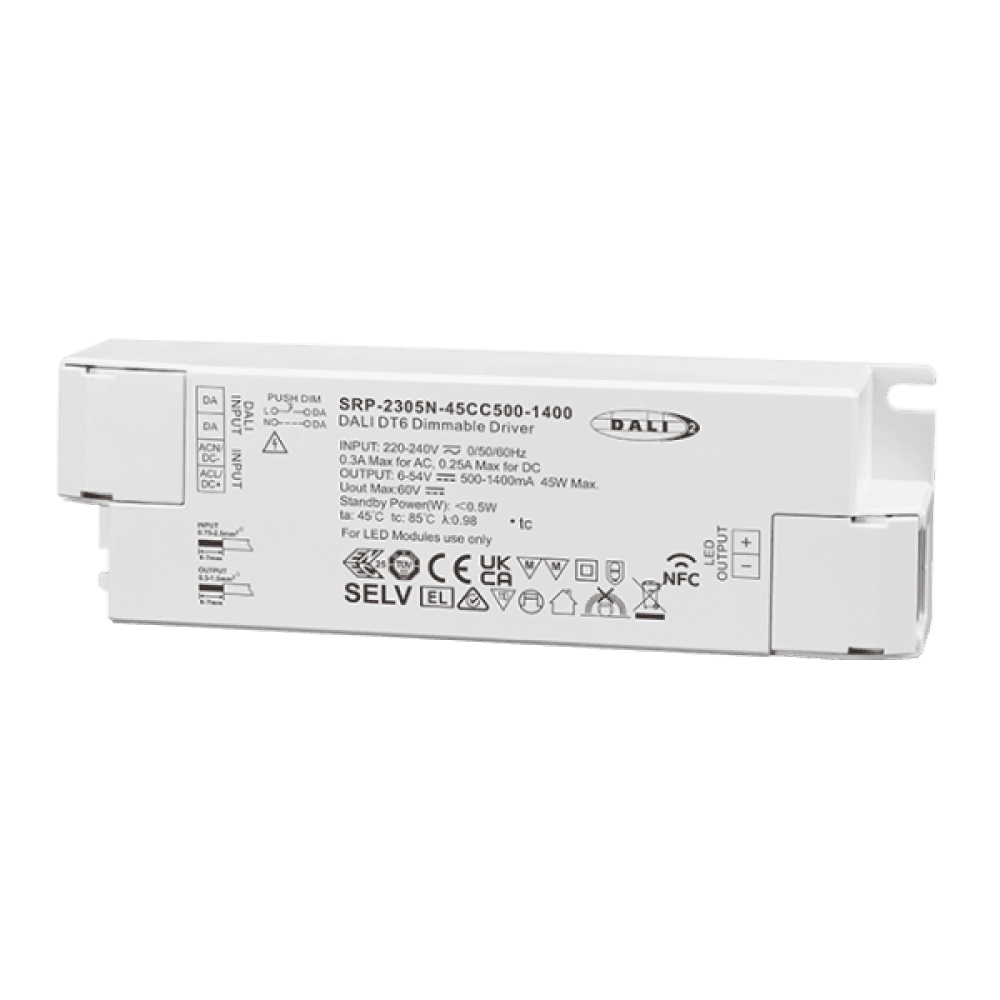

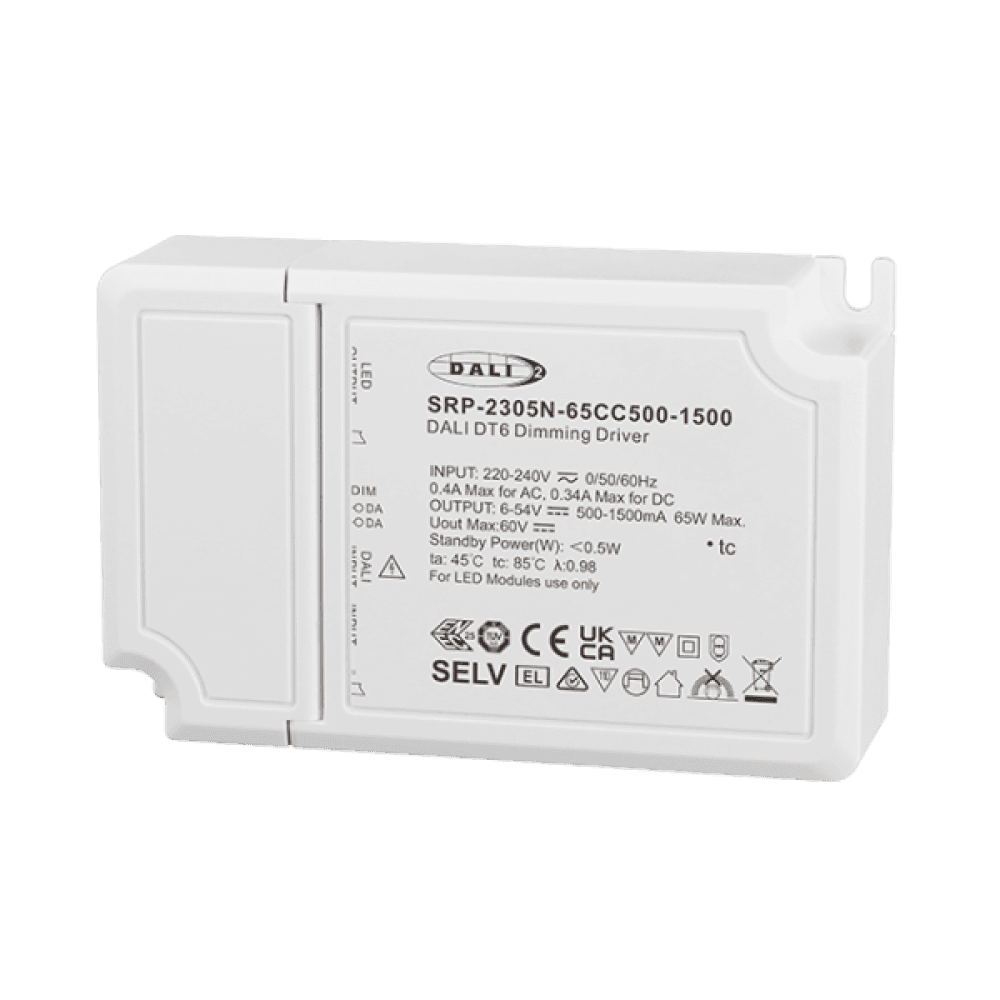

Bảng so sánh 6 variants SRP-2305N
| Thông số | 12CC | 15CC | 25CC | 36CC | 45CC | 65CC |
|---|---|---|---|---|---|---|
| Model | SRP-2305N-12CC100-700 | SRP-2305N-15CC100-700 | SRP-2305N-25CC250-700 | SRP-2305N-36CC350-1050 | SRP-2305N-45CC500-1400 | SRP-2305N-65CC500-1500 |
| Công suất tối đa | 12W | 15W | 25W | 36W | 45W | 65W |
| Dải dòng ra (NFC) | 100–700mA | 100–700mA | 250–700mA | 350–1050mA | 500–1400mA | 500–1500mA |
| Default current | 300mA | 350mA | 500mA | 800mA | 900mA | 1050mA |
| Min. current gear | 0,1mA | 0,1mA | 0,1mA | 0,1mA | 0,1mA | 0,1mA |
| Output voltage | 6–42V (max 50V) | 6–42V (max 50V) | 6–54V (max 60V) | 6–54V (max 60V) | 6–54V (max 60V) | 6–54V (max 60V) |
| Power Factor | > 0,95 | > 0,96 | > 0,96 | > 0,95 | > 0,95 | > 0,97 |
| Hiệu suất | > 77% | > 77% | > 83% | > 86% | > 85% | > 88% |
| THD | ≤ 12% | ≤ 12% | ≤ 13% | ≤ 14% | ≤ 12% | ≤ 10% |
| Inrush current | 3,96A / 90µs | 3,96A / 90µs | 5,64A / 72µs | 8,56A / 88µs | 8,56A / 88µs | 9,68A / 70µs |
| AC current | 0,1A max | 0,1A max | 0,2A max | 0,25A max | 0,3A max | 0,4A max |
| Kích thước | 135×35×20mm | 135×35×20mm | 120×41×28mm | 145×45×28mm | 145×45×28mm | 123,9×78,8×30mm |
| Loopbox tùy chọn | Không | Không | SRP-Loopbox-01/02 | SRP-Loopbox-01/02 | SRP-Loopbox-01/02 | Không |
Tính năng NFC: cấu hình driver không cần cấp điện
Toàn bộ 6 variants đều tích hợp chip NFC, cho phép cấu hình bằng smartphone có NFC qua app SR NFC Tool (iOS/Android). Cấu hình được thực hiện khi driver chưa được cấp điện, tránh xung đột với DALI master đang hoạt động.
Các thông số có thể cấu hình qua NFC:
- Target current: chọn dòng ra trong dải cho phép của từng model
- Short address: gán địa chỉ DALI thủ công
- Groups: phân nhóm DALI
- Scenes (0–15): preset độ sáng cho từng scene
- Max level / Min level: giới hạn dải dimming
- Fade time / Fade rate: tốc độ chuyển đổi độ sáng
- Power on state / System failure state: trạng thái mặc định khi bật điện hoặc mất bus
- Dimming curve: Linear hoặc Logarithmic
- CLO settings: đường bù lumen theo thời gian hoạt động
- Corridor Dim settings: ngưỡng kích hoạt, thời gian giữ, mức dim xuống
- Working hours counter: theo dõi tích lũy giờ hoạt động từng driver
- Low side current error compensation: bù sai số dòng ở mức dim thấp
Lưu ý: để sử dụng CLO và Corridor Dim, cần app version 1.0.10 trở lên và firmware driver hỗ trợ các tính năng này.
CLO (Constant Lumen Output): bù độ suy giảm quang thông theo tuổi thọ
LED mới 100% quang thông sẽ suy giảm theo thời gian. CLO bù lại sự suy giảm đó bằng cách tăng dần dòng ra theo lịch đã cài đặt, giữ độ sáng thực tế ổn định trong suốt vòng đời luminaire.
Cách hoạt động: người dùng nhập các mốc thời gian (đơn vị giờ) và mức dòng tương ứng vào NFC app. Driver tự tính toán và điều chỉnh dòng ra theo lịch đó. Working hours counter theo dõi giờ hoạt động thực tế để CLO hoạt động đúng lịch.
Ứng dụng phù hợp: chiếu sáng cần duy trì lux level ổn định theo tiêu chuẩn (văn phòng EN 12464-1, kho hàng, nhà máy), thay vì over-design hệ thống để bù suy giảm từ đầu.
Corridor Dim (CD): tiết kiệm năng lượng hành lang với cảm biến AC thông thường
Corridor Dim cho phép driver tích hợp với cảm biến hiện diện (PIR) loại AC thông thường, không cần cảm biến DALI chuyên dụng. Đây là điểm khác biệt thực tế so với các driver DALI chỉ hỗ trợ cảm biến qua bus DALI.
Chế độ CD hoạt động theo logic: khi phát hiện hiện diện (Occupied), đèn sáng ở mức đã cài. Khi không có người (Unoccupied), đèn dim xuống mức thấp hơn sau khoảng thời gian Fade-out. Khi phát hiện lại, đèn trở về mức Occupied.
Các tham số cấu hình qua NFC: Occupied level, Fade-in time, Occupied time, Fade-out time, Prolonged time, Prolonged level, Dim-to-off time.
Lưu ý: CD mode và PD mode (Push Dim) là 2 chế độ loại trừ nhau, chỉ dùng 1 trong 2. Default là PD mode
uổi thọ theo nhiệt độ vận hành
| Model | Ta 30°C (Tc) | Ta 40°C (Tc) | Ta 45°C (Tc) | Tuổi thọ |
|---|---|---|---|---|
| 12CC | 50°C | 60°C | 65°C | >100.000h / >100.000h / >100.000h |
| 15CC | 50°C | 60°C | 70°C | >100.000h / >100.000h / >100.000h |
| 25CC | 50°C | 60°C | 70°C | >100.000h / >100.000h / >100.000h |
| 36CC | 50°C | 60°C | 66°C | >100.000h / >100.000h / >100.000h |
| 45CC | 50°C | 60°C | 68°C | >100.000h / >100.000h / >100.000h |
| 65CC | 50°C | 60°C | 68°C | >100.000h / >100.000h / >100.000h |
Tất cả models đều đạt >40.000h ở Tc = 85°C. Tuổi thọ thực tế phụ thuộc thiết kế tản nhiệt của luminaire.
MCB Load Quantity theo từng model
Inrush current khác nhau giữa các variants, ảnh hưởng trực tiếp đến số lượng driver tối đa trên 1 MCB. Bảng dưới theo chuẩn ABB S200 series:
| Model | Ipeak / Twidth | C16 | C20 | C25 | D16 | D20 | D25 |
|---|---|---|---|---|---|---|---|
| 12CC / 15CC | 3,96A / 90µs | 100 | 125 | 156 | 128 | 160 | 200 |
| 25CC | 5,64A / 72µs | 56 | 70 | 87 | 64 | 80 | 100 |
| 36CC / 45CC | 8,56A / 88µs | n/a | n/a | n/a | n/a | n/a | n/a |
| 65CC | 9,68A / 70µs | 32 | 40 | 50 | 36 | 45 | 57 |
Khuyến nghị dùng MCB type C. Khi nhiệt độ môi trường MCB > 30°C hoặc nhiều MCB lắp sát nhau, cần tính lại số lượng.
Hai chế độ điều khiển: DALI DT6 và Push Dimmer, chỉ dùng 1 trong 2
Tất cả 6 variants đều hỗ trợ DALI DT6 và AC Push Dimmer, nhưng không thể dùng đồng thời. Khi cổng AC Push được đấu nối, driver chuyển sang Push Dimmer Mode và không nhận lệnh DALI. Khi cổng DA/DA kết nối với DALI bus, driver hoạt động theo DALI master.
Chế độ 1: DALI DT6 dành cho dự án có hệ thống DALI controller, cần group, scene, CLO, Corridor Dim, hoặc tích hợp BMS.
Chế độ 2: AC Push Dimmer dành cho ứng dụng cục bộ không cần DALI master. Nút nhấn AC thông thường ON/OFF và dimming.

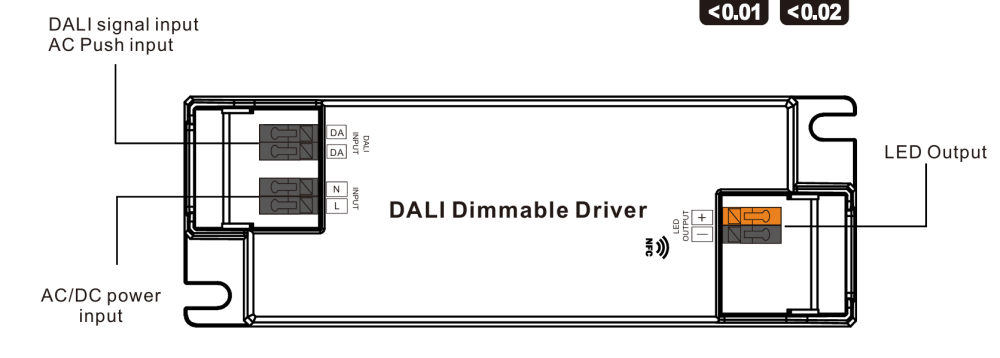

Hướng dẫn đấu nối LED driver DALI DT6 NFC Constant Current
Chọn 1 trong 2 option, không đấu nối cả hai cùng lúc.

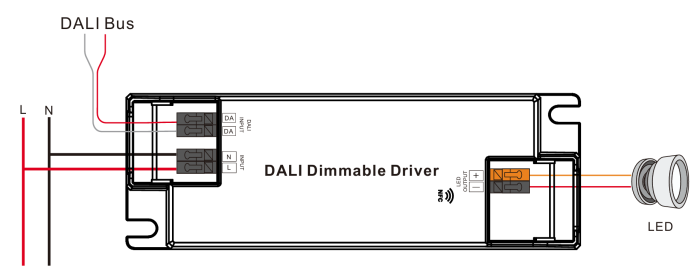

Option A: Điều khiển qua DALI bus

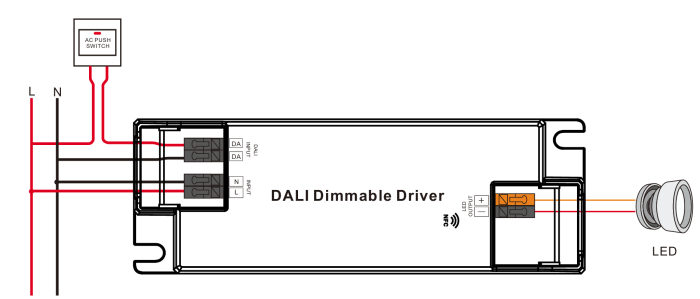

Option B: Điều khiển bằng nút nhấn AC (Push Dimmer Mode)
Thao tác Push Dimmer Mode:
- Nhấn 1 lần: ON/OFF
- Giữ nút: tăng/giảm độ sáng, thả tay dừng, giữ lại để đổi chiều
- Dải dimming: 1%–100%

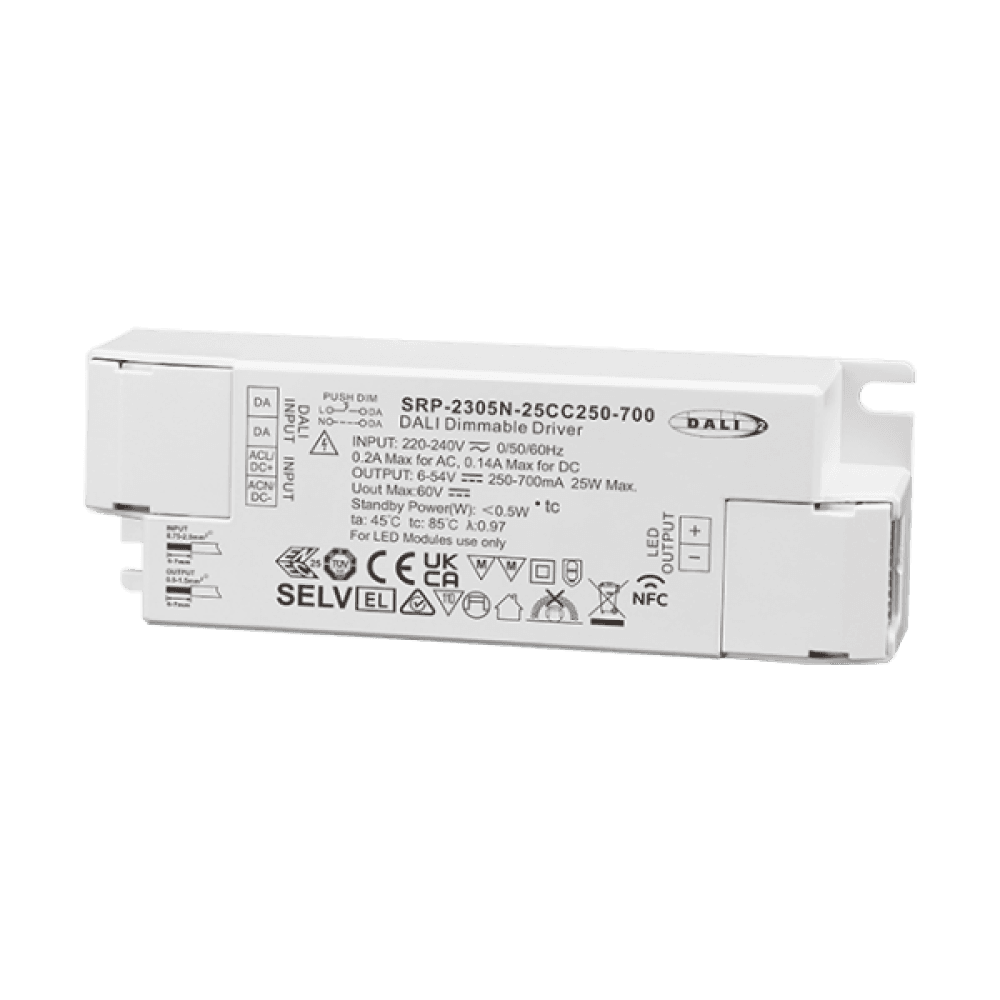

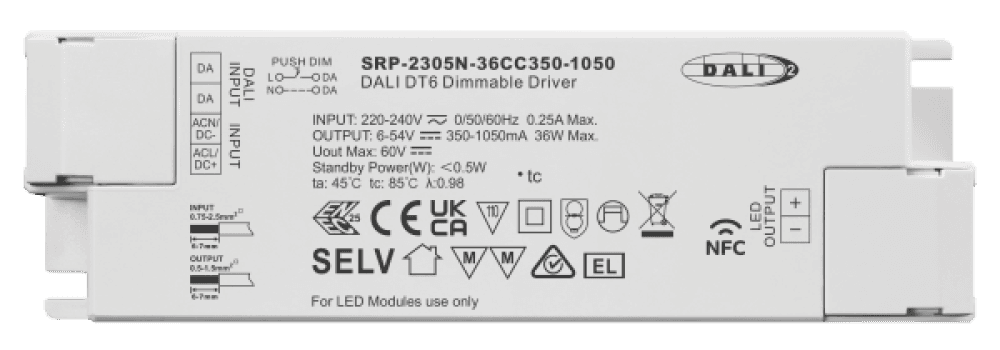

Quick Connector Box (tùy chọn cho model 25W, 36W, 45W)
Models 25CC, 36CC, và 45CC hỗ trợ lắp kèm Quick Connector Box SRP-Loopbox-01 (loop in/out) hoặc SRP-Loopbox-02 (Wago terminal, plug & play). Connector box cung cấp 1x DALI loop in, 1x DALI loop out, 1x AC loop in, 1x AC loop out, dây 0,5–2,5mm² (AWG 14–20). Lưu ý: do vỏ driver thấp hơn loop box một chút, có thể cần thêm miếng đệm để giữ thăng bằng tuỳ điều kiện lắp đặt.
Ứng dụng LED driver DALI DT6 NFC Constant Current theo loại công trình
Văn phòng và toà nhà thương mại: Downlight và panel light tích hợp DALI, CLO giữ lux level theo EN 12464-1 trong suốt vòng đời. Corridor Dim với cảm biến PIR AC tiết kiệm năng lượng hành lang và khu vực ít người. Model 36CC và 45CC phù hợp downlight 40–50W phổ biến trong văn phòng.
Khách sạn và hospitality: Phòng khách dùng downlight DALI với scene preset qua NFC. Model 25CC phù hợp downlight phòng ngủ 20–25W. Cấu hình address và scene trước khi lắp đặt giảm thời gian commissioning tại công trình.
Bệnh viện và y tế: CCR dimming không flicker phù hợp môi trường nhạy cảm. CLO đảm bảo lux level phẫu thuật và thăm khám ổn định. Model 65CC đủ cho luminaire phòng mổ và phòng khám yêu cầu tải cao.
Nhà máy và kho hàng: Tải lớn dùng model 45CC hoặc 65CC. CLO bù suy giảm quang thông kéo dài chu kỳ thay bóng. Corridor Dim kết hợp PIR tiết kiệm năng lượng tại lối đi và khu vực ít hoạt động.
Nhà ở cao cấp: Model 12CC và 15CC phù hợp downlight compact phòng ngủ và hành lang. Push Dimmer Mode với nút nhấn thông thường nếu không cần DALI.
Kết luận
Dòng SRP-2305N là lựa chọn phù hợp cho các dự án chiếu sáng downlight và luminaire thương mại tích hợp DALI, đặc biệt khi cần cấu hình linh hoạt tại công trường qua NFC và các tính năng nâng cao như CLO và Corridor Dim. 6 variants từ 12W đến 65W phủ đa số downlight phổ biến trong dự án B2B từ nhà ở cao cấp đến toà nhà văn phòng và bệnh viện.
Giới hạn cần lưu ý: IP20 chỉ dùng trong nhà, đây là driver constant current không dùng cho LED dây hay module 24VDC CV. CLO và Corridor Dim yêu cầu firmware phù hợp và app version 1.0.10 trở lên. Model 12W và 15W không hỗ trợ loopbox.
Liên hệ KNXStore để tư vấn chọn variant theo tải luminaire và yêu cầu dự án.
