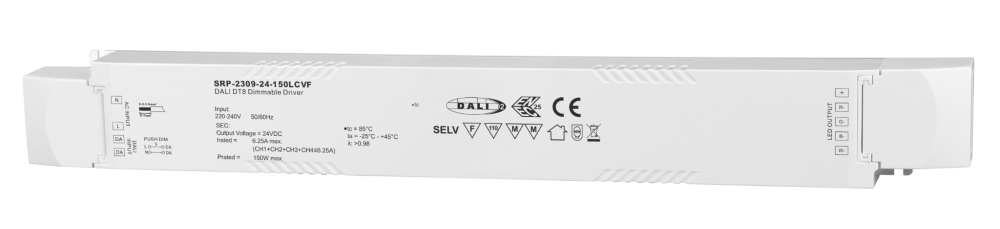

LED Driver DALI DT8 RGBW 4 Kênh 24V Sunricher: 75W & 150W
Ứng dụng RGBW trong chiếu sáng thương mại đòi hỏi điều khiển phối hợp 4 kênh màu với độ chính xác cao và tích hợp vào hệ thống quản lý tòa nhà. Dòng SRP-2309-24 LCVF của Sunricher giải quyết bài toán đó với kiến trúc DALI DT8 4 kênh: 1 địa chỉ DALI điều khiển toàn bộ R/G/B/W, DALI master gửi lệnh colour mixing trực tiếp mà không cần xử lý từng kênh riêng. Hai variants 75W và 150W phủ đa số quy mô zone trong dự án thương mại và nhà ở cao cấp.
DALI DT8 RGBW là gì và tại sao dùng 1 địa chỉ cho 4 kênh màu
DALI DT8 (Device Type 8) là device type trong IEC 62386-207 Ed2, cho phép DALI master điều khiển nhiều kênh màu qua 1 địa chỉ DALI duy nhất. Driver LCVF hỗ trợ colour type RGBWAF, master gửi lệnh colour mixing trực tiếp và driver tự phân phối PWM duty cycle cho từng kênh R/G/B/W.
Trong thực tế thi công, điều này có nghĩa: 1 zone đèn dây RGBW chỉ chiếm 1 địa chỉ DALI trên bus, không phải 4. Với hệ thống DALI tối đa 64 địa chỉ/line, kiến trúc này cho phép quản lý số lượng zone màu lớn hơn nhiều so với cách dùng 4 driver DT6 riêng lẻ.
So sánh với 4 driver DT6 riêng: ngoài việc tốn 4 địa chỉ, master còn phải tự tính toán và gửi 4 lệnh riêng, dễ gây lệch màu khi 4 kênh có response time khác nhau. DT8 xử lý vấn đề này ở tầng driver, đảm bảo colour mixing nhất quán.
So sánh 2 variants: SRP-2309-24-75LCVF và SRP-2309-24-150LCVF
| Thông số | SRP-2309-24-75LCVF | SRP-2309-24-150LCVF |
|---|---|---|
| Công suất tối đa | 75W | 150W |
| Số kênh output | 4CH (R/G/B/W) | 4CH (R/G/B/W) |
| Giao thức | DALI DT8 RGBWAF | DALI DT8 RGBWAF |
| Output voltage | 24VDC | 24VDC |
| Voltage tolerance | ±3% | ±3% |
| Max. current tổng | 3,125A (CH1+CH2+CH3+CH4) | 6,25A (CH1+CH2+CH3+CH4) |
| Power Factor | > 0,95 @ 230VAC | > 0,98 @ 230VAC |
| Hiệu suất | 89% @ full load | 93% @ full load |
| THD | ≤ 14% @ full load | ≤ 6% @ full load |
| Inrush current | Max. 35A cold start | Max. 46A cold start |
| Max. case temp. | 90°C (Ta=45°C) | 85°C (Ta=45°C) |
| MTBF | 191.500H | 191.800H |
| Kích thước (L×W×H) | 306,6×43×30mm | 365,6×43×30mm |
| Bảo hành | 5 năm | 5 năm |
Kiến trúc 4 kênh RGBW: tính tải và giới hạn dòng từng kênh
Driver có 4 kênh output độc lập: R, G, B, W, mỗi kênh cấp 24VDC riêng cho dải đèn tương ứng. Điều kiện quan trọng: tổng dòng tất cả 4 kênh không vượt giới hạn chung của driver, 3,125A với model 75W và 6,25A với model 150W.
Khi tính tải, cần cộng dòng của cả 4 kênh. Ví dụ với LED dây RGBW 19,2W/m (mỗi kênh 4,8W/m), mỗi kênh tiêu thụ 0,2A/m @ 24VDC, tổng 4 kênh là 0,8A/m. Model 75W giới hạn 3,125A tổng tương đương khoảng 3,9m LED dây/driver. Model 150W giới hạn 6,25A tương đương khoảng 7,8m.
Trường hợp các kênh có tải không đều (ví dụ kênh W tải nặng hơn RGB do dùng thêm white LED), cần tính từng kênh riêng và đảm bảo không kênh nào vượt quá dòng cho phép, đồng thời tổng 4 kênh không vượt giới hạn driver.
Hai chế độ điều khiển: DALI DT8 và Push Dimmer, chỉ dùng 1 trong 2
Cả hai model đều hỗ trợ DALI và Push Dimmer nhưng không thể dùng đồng thời. Khi cổng PUSH DIM được đấu nối với nút nhấn AC, driver chuyển sang Push Dimmer Mode và không nhận lệnh DALI. Khi cổng DA/DA kết nối với DALI bus, driver hoạt động hoàn toàn theo DALI master.
Chế độ 1: DALI DT8 RGBWAF dành cho dự án có hệ thống DALI controller, cần điều khiển colour mixing chính xác, scene theo schedule hoặc trigger từ BMS.
Chế độ 2: Push Dimmer dành cho ứng dụng cục bộ không cần DALI master. Nút nhấn AC thông thường điều khiển độ sáng tổng thể của tất cả kênh. Lưu ý: Push Dimmer không điều chỉnh màu sắc từng kênh RGBW riêng, chỉ dim đồng đều. Để kiểm soát màu độc lập từng kênh, cần dùng DALI master.
Hướng dẫn đấu nối LED driver DALI DT8 RGBW 4 kênh 24V
Chọn 1 trong 2 option, không đấu nối cả hai cùng lúc.

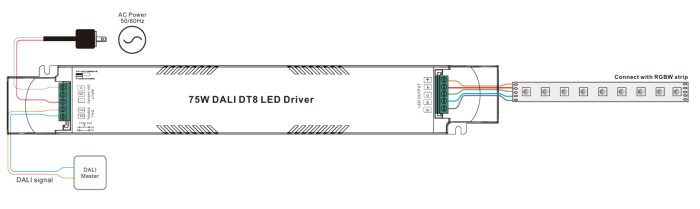

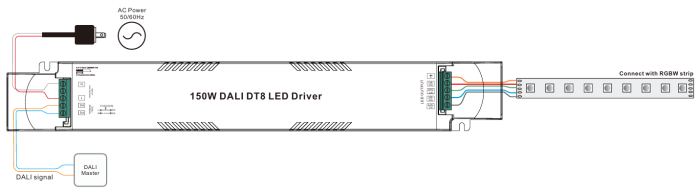

Option A: Điều khiển qua DALI bus

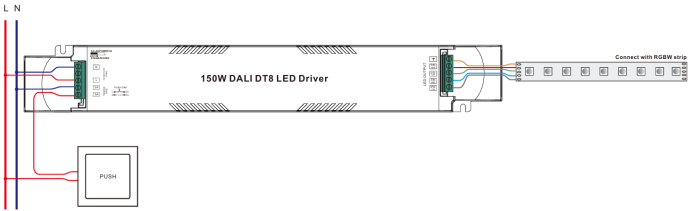

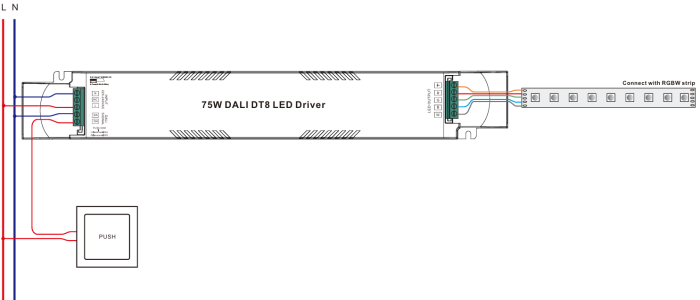

Option B: Điều khiển bằng nút nhấn AC (Push Dimmer Mode)
Thao tác Push Dimmer Mode:
- Nhấn 1 lần: ON/OFF
- Giữ nút: tăng/giảm độ sáng đồng đều tất cả kênh, thả tay dừng, giữ lại để đổi chiều
- Dải dimming: 0,1%–100%
- Memory function: ghi nhớ trạng thái trước khi mất điện, phục hồi đúng khi có điện trở lại
- Lưu ý: Push Dimmer không điều chỉnh màu từng kênh riêng, cần DALI master để control màu.
Ứng dụng LED driver DALI DT8 RGBW theo loại công trình
Hội trường và sân khấu: RGBW cho phép tạo hiệu ứng ánh sáng màu kết hợp ánh sáng trắng trên cùng hệ thống dây LED. DALI master điều khiển scene theo kịch bản, tích hợp với hệ thống AV. Model 150LCVF với 6,25A tổng phù hợp zone tải cao hoặc đèn dây dài.
Khách sạn lobby và F&B: Thay đổi ambience theo thời điểm trong ngày và sự kiện. Sáng dùng ánh sáng trắng W channel, tối chuyển sang màu ấm RGBW. 1 địa chỉ DALI/driver giúp tích hợp vào BMS khách sạn hiệu quả.
Showroom và retail: Highlight sản phẩm với accent colour thay đổi theo trưng bày. Dimming 0,1% tạo hiệu ứng ánh sáng nền tối khi showroom đóng cửa mà không tắt hoàn toàn.
Nhà ở cao cấp và biệt thự: Tích hợp vào KNX qua KNX-DALI gateway hoặc DALI master standalone. Zone phòng khách, phòng giải trí dùng RGBW để thay đổi không gian theo mood.
Kiến trúc và facade nội thất: Cove lighting, back lighting cho tủ kính, shelf lighting với màu sắc thay đổi theo giờ hoặc trigger từ hệ thống tự động hoá.
Kết luận
SRP-2309-24-75LCVF và SRP-2309-24-150LCVF là lựa chọn phù hợp cho các dự án chiếu sáng RGBW tích hợp DALI, đặc biệt khi cần colour mixing chính xác và tối ưu số địa chỉ bus. Model 75W đủ cho zone tiêu chuẩn với tải đèn dây vừa, model 150W dành cho zone tải lớn hoặc cần dòng cao hơn.
Giới hạn cần lưu ý: IP20 chỉ dùng trong nhà, constant voltage chỉ phù hợp LED dây và module 24VDC. Push Dimmer Mode không hỗ trợ colour control từng kênh, chỉ dim tổng thể. Nếu dự án chỉ cần Tunable White mà không cần RGB, dùng dòng LCVT sẽ đơn giản hơn và tiết kiệm chi phí hơn.
Liên hệ KNXStore để tư vấn chọn variant theo tải đèn và cấu trúc DALI line của dự án.
