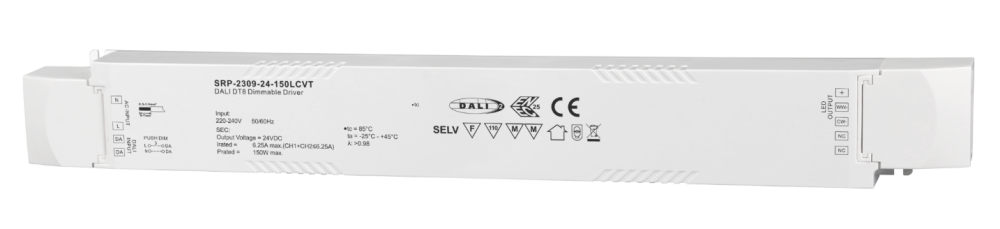

LED Driver DALI DT8 Tunable White 24V Sunricher: 75W & 150W, 2 Kênh WW/CW
Khi thiết kế chiếu sáng cần điều chỉnh nhiệt độ màu theo thời gian trong ngày, lựa chọn driver đúng giao thức quyết định toàn bộ khả năng tích hợp. Dòng SRP-2309-24 LCVT của Sunricher là LED driver DALI DT8 Tc 2 kênh 24VDC, cho phép DALI master kiểm soát CCT qua 1 địa chỉ duy nhất thay vì phải dùng 2 địa chỉ DT6 riêng. Hai variants 75W và 150W phủ đa số quy mô zone trong dự án thương mại và nhà ở.
DALI DT8 Tc là gì và tại sao quan trọng cho hệ thống Tunable White?
DALI DT8 Tc (Device Type 8, Colour Type: Correlated Colour Temperature) là device type trong IEC 62386-209, cho phép DALI master gửi lệnh điều chỉnh nhiệt độ màu (CCT) trực tiếp đến driver thay vì điều khiển từng kênh WW/CW riêng lẻ. Driver tự tính toán tỷ lệ pha trộn giữa WW và CW để đạt CCT mong muốn.
Trong thực tế thi công, điều này có nghĩa: 1 zone đèn dây Tunable White chỉ chiếm 1 địa chỉ DALI trên bus, không phải 2. Với hệ thống DALI tối đa 64 địa chỉ/line, tiết kiệm địa chỉ cho phép mở rộng số zone điều khiển độc lập đáng kể.
So sánh nhanh: nếu dùng 2 driver DT6 riêng cho WW và CW, master phải gửi 2 lệnh riêng và tự tính tỷ lệ, dễ gây lệch CCT khi 2 kênh có response time khác nhau. DT8 Tc giải quyết vấn đề này ở tầng driver.
So sánh 2 variants: SRP-2309-24-75LCVT và SRP-2309-24-150LCVT
| Thông số | SRP-2309-24-75LCVT | SRP-2309-24-150LCVT |
|---|---|---|
| Công suất tối đa | 75W | 150W |
| Số kênh output | 2CH (WW + CW) | 2CH (WW + CW) |
| Giao thức | DALI DT8 Tc | DALI DT8 Tc |
| Output voltage | 24VDC | 24VDC |
| Voltage tolerance | ±3% | ±3% |
| Max. current tổng | 3,125A (CH1+CH2) | 6,25A (CH1+CH2) |
| Power Factor | > 0,95 @ 230VAC | > 0,98 @ 230VAC |
| Hiệu suất | 89% @ full load | 93% @ full load |
| THD | ≤ 14% @ full load | ≤ 6% @ full load |
| Inrush current | Max. 35A cold start | Max. 46A cold start |
| Max. case temp. | 90°C (Ta=45°C) | 85°C (Ta=45°C) |
| MTBF | 191.500H | 191.800H |
| Kích thước (L×W×H) | 306,6×43×30mm | 365,6×43×30mm |
| Bảo hành | 5 năm | 5 năm |
Kiến trúc 2 kênh WW/CW: cách driver xử lý Tunable White qua DALI DT8 Tc
Driver có 2 kênh output độc lập: kênh WW (Warm White) và kênh CW (Cool White), mỗi kênh cấp 24VDC riêng cho dải đèn tương ứng. Tổng dòng 2 kênh không vượt giới hạn của driver: 3,125A với model 75W và 6,25A với model 150W.
Khi nhận lệnh CCT từ DALI master, driver tự tính toán tỷ lệ PWM duty cycle của từng kênh WW/CW để đạt nhiệt độ màu yêu cầu. Người vận hành chỉ cần gửi 1 giá trị CCT, driver xử lý phần còn lại. Tính năng error report theo DT8 Tc cho phép master nhận cảnh báo lỗi từng driver mà không cần kiểm tra thực địa.
Lưu ý khi tính tải: mỗi kênh cần tính riêng nhưng tổng 2 kênh không được vượt giới hạn chung. Ví dụ với model 75W dùng LED dây Tunable White 14,4W/m (7,2W WW + 7,2W CW), mỗi kênh tiêu thụ 0,3A/m, tổng 2 kênh là 0,6A/m, giới hạn driver 3,125A/24V tương đương khoảng 5,2m LED dây/driver.
Hai chế độ điều khiển: DALI DT8 và Push Dimmer, chỉ dùng 1 trong 2
Cả hai model đều hỗ trợ DALI và Push Dimmer nhưng không thể dùng đồng thời. Khi cổng PUSH DIM được đấu nối với nút nhấn AC, driver chuyển sang Push Dimmer Mode và không nhận lệnh DALI. Khi cổng DA/DA kết nối với DALI bus, driver hoạt động hoàn toàn theo DALI master.
Chế độ 1: DALI DT8 Tc dành cho dự án có hệ thống DALI controller, cần điều khiển CCT tự động theo schedule, scene, hoặc cảm biến. Phù hợp văn phòng Human Centric Lighting, khách sạn, bệnh viện.
Chế độ 2: Push Dimmer dành cho ứng dụng cục bộ không cần DALI master. Nút nhấn AC thông thường điều khiển được cả độ sáng lẫn nhiệt độ màu.
Hướng dẫn đấu nối LED driver DALI DT8 Tunable White 24V
Chọn 1 trong 2 option, không đấu nối cả hai cùng lúc.

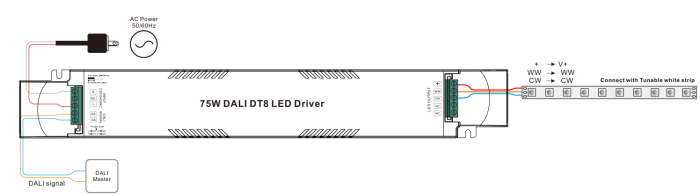

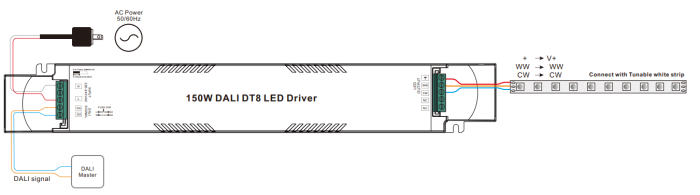

Option A: Điều khiển qua DALI bus

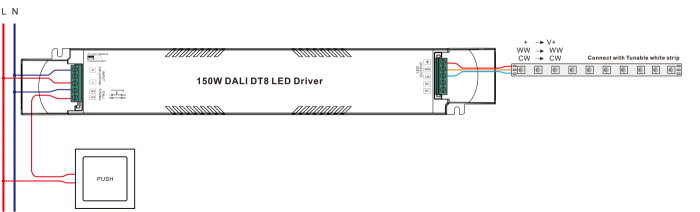

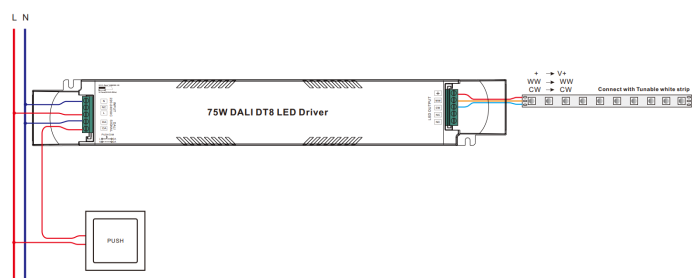

Option B: Điều khiển bằng nút nhấn AC (Push Dimmer Mode)
Thao tác Push Dimmer Mode:
- Nhấn 1 lần: ON/OFF
- Giữ nút: tăng/giảm độ sáng, thả tay dừng, giữ lại để đổi chiều
- Double click: chuyển giữa chế độ brightness và colour temperature
- Giữ nút ở chế độ colour temperature: thay đổi CCT (WW/CW)
- Dải dimming: 0,1%–100%
- Memory function: ghi nhớ trạng thái trước khi mất điện, phục hồi đúng khi có điện trở lại
Ứng dụng LED driver DALI DT8 Tunable White theo loại công trình
Văn phòng và Human Centric Lighting: Điều chỉnh CCT theo nhịp sinh học, sáng buổi sáng (6.500K), ấm dần về chiều (3.000K). DALI master tích hợp schedule tự động hoặc theo cảm biến ánh sáng tự nhiên. Model 75LCVT đủ cho zone phòng họp tiêu chuẩn 15–20m².
Khách sạn và resort: Phòng khách, hành lang, sảnh sử dụng Tunable White để tạo không khí theo thời điểm trong ngày. 1 địa chỉ DALI/driver giúp tiết kiệm bus address khi số zone lớn. Model 150LCVT phù hợp zone rộng hoặc tải đèn dây dài.
Bệnh viện và cơ sở y tế: Human Centric Lighting giảm căng thẳng cho bệnh nhân, tăng tập trung cho nhân viên y tế. DALI cho phép tích hợp vào BMS bệnh viện với lịch tự động theo ca làm việc.
Nhà ở cao cấp và biệt thự: Tích hợp vào KNX qua KNX-DALI gateway, hoặc dùng DALI master standalone. Push Dimmer Mode là fallback hữu ích khi cần điều khiển cục bộ tạm thời.
Showroom và retail cao cấp: Thay đổi CCT theo loại hàng trưng bày (ánh sáng lạnh cho trang sức, ấm cho thời trang). Dimming sâu 0,1% tạo hiệu ứng nền khi đóng cửa.
Kết luận
SRP-2309-24-75LCVT và SRP-2309-24-150LCVT là lựa chọn phù hợp cho các dự án chiếu sáng Tunable White tích hợp DALI, đặc biệt khi cần tối ưu số địa chỉ bus và đơn giản hoá commissioning so với dùng 2 driver DT6 riêng. Model 75W đủ cho hầu hết zone tiêu chuẩn, model 150W dành cho zone tải lớn hoặc đèn dây dài.
Giới hạn cần lưu ý: IP20 chỉ dùng trong nhà, constant voltage chỉ phù hợp LED dây và module 24VDC, không dùng cho downlight có driver CC tích hợp. Nếu dự án cần RGBW thay vì Tunable White, chuyển sang dòng LCVF cùng series.
