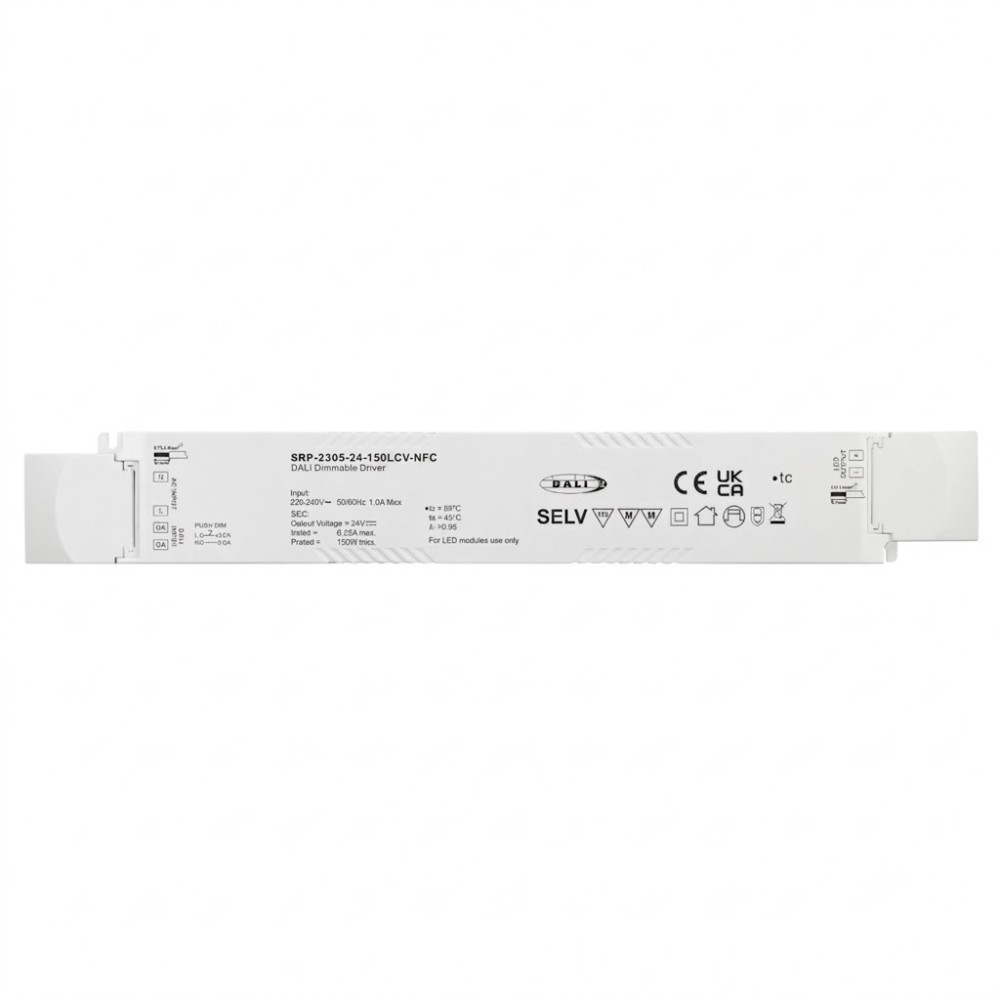

LED Driver DALI DT6 24V Sunricher: 75W & 150W NFC, 1 Kênh Constant Voltage
Với hệ thống chiếu sáng chỉ cần dimming độ sáng đơn sắc (single colour hoặc white), dùng DALI DT8 multi-channel là lãng phí địa chỉ bus và chi phí. DALI DT6 được thiết kế đúng cho bài toán này: 1 kênh output, 1 địa chỉ DALI, điều khiển ON/OFF và brightness. Dòng driver Sunricher 24VDC này có thêm lựa chọn model 150W tích hợp NFC, cấu hình địa chỉ và scene ngay trên công trình bằng điện thoại, không cần laptop hay DALI commissioning tool.
DALI DT6 là gì và khi nào nên dùng thay vì DT8
DALI DT6 (Device Type 6) là device type chuẩn cho LED driver đơn kênh trong IEC 62386-207. Driver DT6 nhận lệnh dimming độ sáng (arc power level) và ON/OFF từ DALI master qua 1 địa chỉ DALI duy nhất. DT6 không hỗ trợ colour control hay colour temperature, đó là phạm vi của DT8.
Dùng DT6 khi ứng dụng chỉ cần điều chỉnh độ sáng: đèn dây white đơn sắc, LED strip single colour, hoặc bất kỳ tải 24VDC nào chỉ cần dimming. So với DT8, DT6 đơn giản hơn khi commissioning, tương thích rộng hơn với các DALI master cơ bản, và chi phí thấp hơn.
Nếu dự án cần Tunable White (WW/CW) hoặc RGBW, cần chuyển sang dòng DT8 như SRP-2309-24 LCVT/LCVF.
So sánh 2 variants: SRP-2309-24-75LCV và SRP-2309N-24-150LCVF
| Thông số | SRP-2309-24-75LCV | SRP-2309N-24-150LCVF |
|---|---|---|
| Công suất tối đa | 75W | 150W |
| Số kênh output | 1CH | 1CH |
| Giao thức | DALI DT6 | DALI DT6 |
| NFC cấu hình | Không | Có, app SR NFC Tool |
| Output voltage | 24VDC | 24VDC (chỉnh ±10% qua NFC) |
| Voltage tolerance | ±3% | ±3% |
| Max. current | 3,125A | 6,25A |
| Power Factor | > 0,95 @ 230VAC | > 0,99 @ 230VAC |
| Hiệu suất | 89% @ full load | > 91% @ full load |
| THD | ≤ 14% @ full load | ≤ 9% @ full load |
| Dimming range | 0,1%–100% | 0,1%–100% |
| Dimming method | PWM | HF PWM |
| Input | 220–240VAC | 220–240VAC / 220–240VDC |
| Frequency | 50/60Hz | 0/50/60Hz |
| Standby consumption | < 0,5W | < 0,5W |
| Leakage current | < 0,5mA @ 230VAC | < 5mA @ 230VAC |
| Inrush current | Max. 35A cold start | Max. 50A / 292µs |
| Max. case temp. | 90°C (Ta=45°C) | 85°C (Tc) |
| MTBF | 191.500H | 191.350H |
| DALI-251/252/253 | Không | Có |
| Kích thước (L×W×H) | 306,6×43×30mm | 365,6×43×30mm |
| Bảo hành | 5 năm | 5 năm |
Tính năng NFC trên SRP-2309N-24-150LCVF: cấu hình DALI không cần laptop
SRP-2309N-24-150LCVF tích hợp chip NFC, cho phép đọc và ghi thông số trực tiếp bằng smartphone có NFC mà không cần cấp điện cho driver. Đây là điểm khác biệt so với driver DALI thông thường vốn phải dùng phần mềm commissioning như DALI Cockpit hay phần mềm riêng của từng hãng master.
Ứng dụng "SR NFC Tool" (tải từ App Store và Google Play) hỗ trợ cấu hình các thông số sau:
- Short address: gán địa chỉ DALI thủ công, không cần auto-assign từ master
- Groups: phân nhóm driver vào group DALI
- Scenes (0–13): preset độ sáng cho từng scene
- Max level / Min level: giới hạn dải dimming theo yêu cầu dự án
- Fade time / Fade rate: tốc độ chuyển đổi độ sáng
- Power on state / System failure state: trạng thái mặc định khi bật điện hoặc mất DALI bus
- Dimming curve: Linear hoặc Logarithmic
- PWM frequency: 500Hz, 1,5kHz, 3,3kHz, 9,9kHz, 19,84kHz, 24kHz
- Output voltage adjustment: fine-tune ±10% so với 24VDC mặc định
Khuyến nghị PWM frequency từ datasheet: 1,5kHz hoặc 3,3kHz cho nhà ở, 3,3kHz cho thương mại, 9,9kHz cho high-end building và luxury store để giảm flicker khi quay camera.
Lưu ý: Sunricher khuyến nghị cấu hình NFC khi driver chưa được cấp điện để tránh xung đột với DALI master đang hoạt động trên bus.
Hai chế độ điều khiển: DALI DT6 và Push Dimmer, chỉ dùng 1 trong 2
Cả hai model đều hỗ trợ DALI và Push Dimmer, nhưng không thể dùng đồng thời. Khi cổng PUSH DIM được đấu nối với nút nhấn AC, driver chuyển sang Push Dimmer Mode và không nhận lệnh DALI. Khi cổng DA/DA được kết nối với DALI bus, driver hoạt động theo DALI master.
Chế độ 1: DALI DT6 dành cho dự án có hệ thống DALI controller, cần group, scene, schedule, hoặc tích hợp BMS.
Chế độ 2: Push Dimmer dành cho ứng dụng cục bộ không cần DALI master. Chỉ cần nút nhấn AC thông thường. Phù hợp nhà ở, không gian nhỏ, hoặc zone độc lập trong dự án lớn hơn.
Hướng dẫn đấu nối LED driver DALI DT6 Sunricher 24V
Chọn 1 trong 2 option, không đấu nối cả hai cùng lúc.

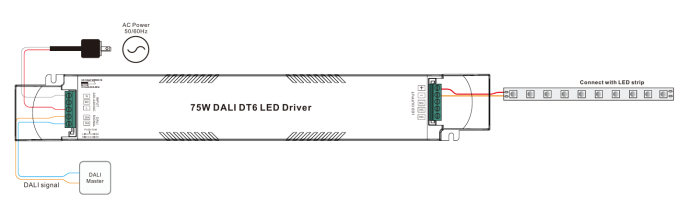

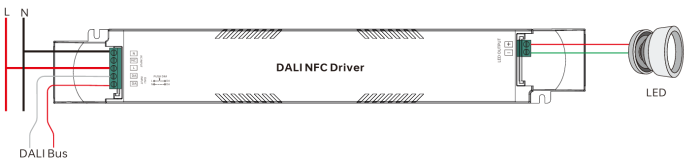

Option A: Điều khiển qua DALI bus

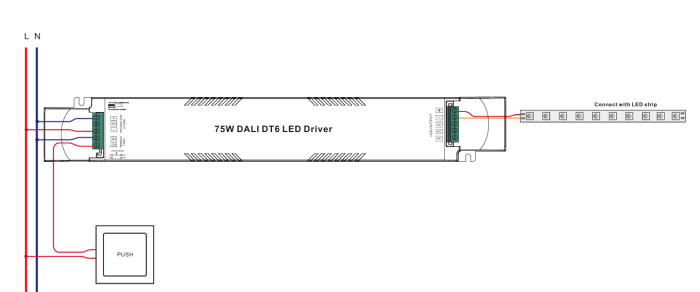

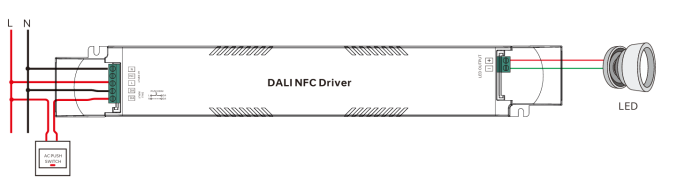

Option B: Điều khiển bằng nút nhấn AC (Push Dimmer Mode)
Thao tác Push Dimmer Mode:
- Nhấn 1 lần: ON/OFF
- Giữ nút: tăng/giảm độ sáng, thả tay dừng, giữ lại để đổi chiều
- Dải dimming: 0,1%–100%
- Memory function: ghi nhớ trạng thái trước khi mất điện, phục hồi đúng khi có điện trở lại
MCB Load Quantity: số lượng driver 150W tối đa trên 1 MCB
Inrush current 50A / 292µs của SRP-2309N-24-150LCVF cần tính khi thiết kế MCB. Số lượng driver tối đa trên 1 MCB theo chuẩn ABB S200 series:
| MCB Type | B10 | B13 | B16 | B20 | B25 | C10 | C13 | C16 | C20 | C25 | D10 | D13 | D16 | D20 | D25 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. drivers | 5 | 7 | 8 | 10 | 13 | 8 | 11 | 13 | 17 | 21 | 11 | 14 | 17 | 21 | 27 |
Khuyến nghị dùng MCB type C cho mạch LED driver. Khi nhiệt độ môi trường MCB > 30°C hoặc lắp nhiều MCB sát nhau, cần tính lại số lượng. Bảng trên dựa trên ABB S200, các hãng MCB khác có thể khác.
Tuổi thọ SRP-2309N-24-150LCVF theo nhiệt độ vận hành
| Nhiệt độ môi trường (Ta) | Nhiệt độ vỏ (Tc) | Tuổi thọ |
|---|---|---|
| 30°C | 65°C | > 100.000h |
| 40°C | 77°C | > 80.000h |
| 45°C | 85°C | > 40.000h |
Dữ liệu đo tại output voltage 24VDC. Tuổi thọ thực tế còn phụ thuộc thiết kế tản nhiệt của luminaire.
Ứng dụng LED driver DALI DT6 theo loại công trình
Văn phòng và thương mại: Đèn dây white đơn sắc cho trần thạch cao, hộp đèn, cầu thang. DT6 đủ cho bài toán dimming theo cảm biến hiện diện hoặc schedule. Model 150W NFC thuận tiện khi thi công nhiều zone vì cấu hình DALI address không cần laptop.
Nhà ở và căn hộ: Model 75W phù hợp cho zone phòng ngủ, hành lang, tủ bếp dùng LED dây white. Nếu không cần DALI, dùng Push Dimmer Mode với nút nhấn thông thường là đủ.
Khách sạn: Zone đèn nền (cove lighting) và đèn dây hành lang thường dùng single-colour white. DT6 đơn giản hơn DT8 cho loại ứng dụng này. Model 150W NFC cho phép pre-configure address và scene trước khi lắp đặt, giảm thời gian commissioning tại công trình.
Retail và showroom: Accent lighting bằng LED dây white dọc kệ hàng, giá trưng bày. Dimming sâu 0,1% tạo hiệu ứng ánh sáng nền khi ngoài giờ kinh doanh mà không tắt hoàn toàn.
Kết luận
Dòng LED driver DALI DT6 24V của Sunricher phù hợp cho các ứng dụng dimming đơn kênh cần tích hợp DALI mà không cần colour control. Model 75W đơn giản, chi phí thấp cho zone nhỏ. Model 150W NFC là lựa chọn phù hợp khi dự án có nhiều zone cần pre-configure trước khi thi công, NFC giảm đáng kể thời gian commissioning so với cách assign địa chỉ thủ công qua DALI master.
Giới hạn cần lưu ý: cả 2 model đều IP20, chỉ dùng trong nhà. Model 150W có leakage current < 5mA (cao hơn model 75W < 0,5mA), cần lưu ý khi thiết kế mạch RCD. Không dùng cho tải cần colour control, chuyển sang dòng DT8 SRP-2309-24 trong trường hợp đó.
Liên hệ KNXStore để tư vấn chọn variant theo tải đèn và yêu cầu commissioning của dự án.
