Ánh sáng trong bệnh viện không đơn thuần là yếu tố thẩm mỹ - nó ảnh hưởng trực tiếp đến tốc độ hồi phục của bệnh nhân, độ chính xác của nhân viên y tế và chi phí vận hành của cả tòa nhà. Bài viết này phân tích case study thực tế tại Ulster Hospital (Belfast, Vương quốc Anh) - một trong những dự án chiếu sáng y tế lớn nhất dùng công nghệ Casambi, đối chiếu với tiêu chuẩn độ rọi EN 12464-1 cho từng khu vực, và đề xuất giải pháp thiết bị cụ thể cho bệnh viện, phòng khám tại Việt Nam.

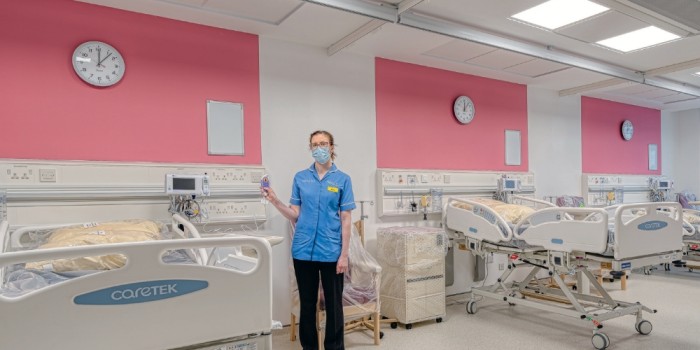

Ánh Sáng Ảnh Hưởng Đến Quá Trình Hồi Phục Của Bệnh Nhân Như Thế Nào
Theo nghiên cứu được Casambi tổng hợp trong tài liệu chuyên ngành y tế, việc tiếp xúc đủ ánh sáng tự nhiên trong quá trình điều trị có thể giúp giảm thời gian nằm viện trung bình (ALOS) tới 40%. Cơ chế đằng sau là ánh sáng đồng bộ theo nhịp sinh học (Human-Centric Lighting - HCL): hệ thống điều chỉnh cường độ và nhiệt độ màu ánh sáng theo từng thời điểm trong ngày, mô phỏng chu kỳ ánh sáng mặt trời tự nhiên, giúp cơ thể bệnh nhân duy trì đồng hồ sinh học và sản sinh hormone đúng nhịp.
Ngoài tác động đến sức khỏe, ánh sáng đồng bộ theo ca làm việc cũng ảnh hưởng đến nhân viên y tế trực 24/7 - nhóm đối tượng thường xuyên bị xáo trộn nhịp sinh học do ca đêm. Một hệ thống chiếu sáng thông minh cho phép điều chỉnh riêng theo khu vực và theo thời điểm, thay vì áp một mức sáng cố định cho toàn bộ tòa nhà suốt ngày đêm.
Case Study Thực Tế: Ulster Hospital, Belfast

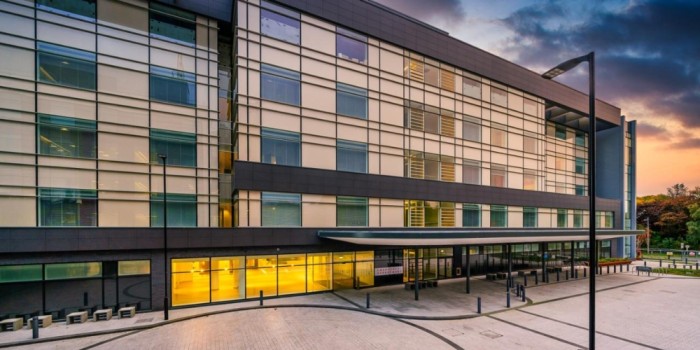

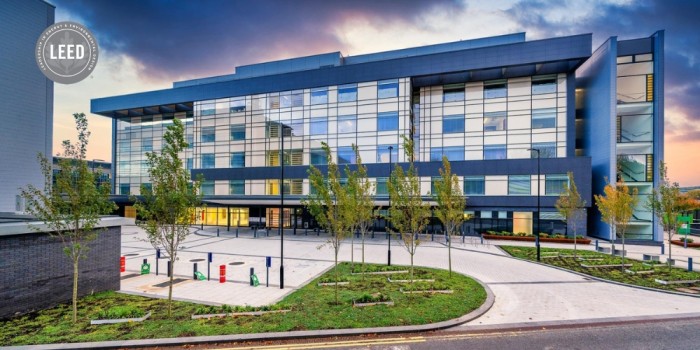

Ulster Hospital Acute Services Block là tòa nhà 8 tầng, diện tích sàn hơn 31.000m², do đơn vị tư vấn chiếu sáng Cundall thiết kế, sử dụng luminaire ERCO và commissioning bởi Chroma Lighting. Yêu cầu đầu bài từ South Eastern Health and Social Care Trust là một giải pháp không dây, thay đổi được chiến lược chiếu sáng mà ít gây xáo trộn đến bệnh nhân, đồng thời tạo cảm giác như khách sạn hơn là phòng khám lâm sàng truyền thống.

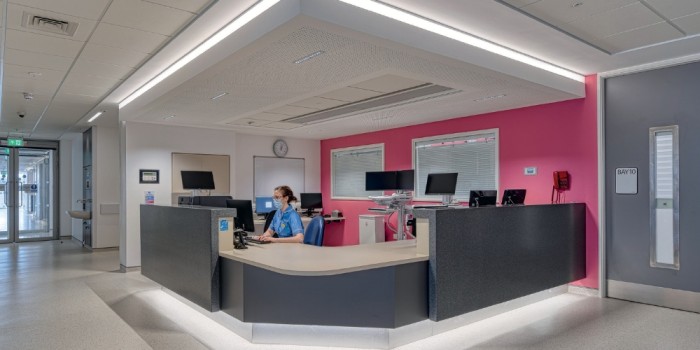

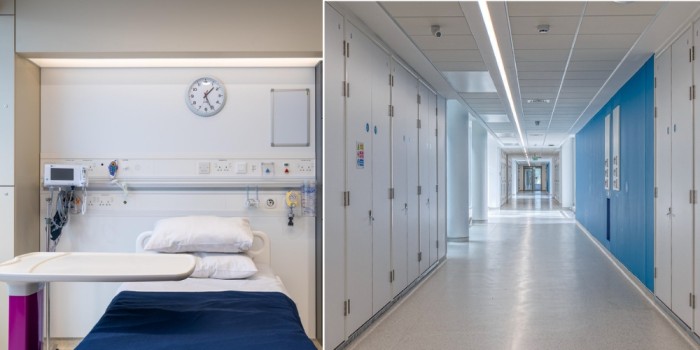

Hệ thống Casambi được triển khai trên hơn 9.000 node thiết bị, bao phủ toàn bộ tòa nhà: phòng bệnh nhân, trạm y tá, hành lang, phòng kỹ thuật, văn phòng và toàn bộ chiếu sáng ngoại thất quanh chu vi và trên mái. Trong phòng bệnh nhân, cảm biến theo dõi "out of bed movement" cảnh báo y tá khi bệnh nhân ra khỏi giường, kết hợp với cảm biến ánh sáng ban ngày để tự động điều chỉnh độ sáng. Đèn phòng bệnh cũng có thể được điều khiển từ trạm y tá trong tình huống khẩn cấp, còn bộ điều khiển cầm tay tại đầu giường cho phép bệnh nhân chọn cảnh sáng phù hợp cho việc đọc sách hoặc xem TV.
Về mặt triển khai, toàn bộ luminaire được ứng dụng Casambi tự động phát hiện và ghép nối vào mạng, lập trình trực quan qua tablet - giúp quá trình commissioning một tòa nhà quy mô lớn diễn ra nhanh và không phụ thuộc vào một hãng đèn cố định.

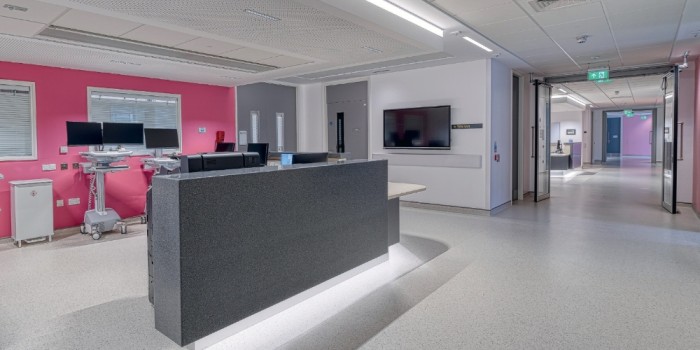

Tiêu Chuẩn Độ Rọi Chiếu Sáng Bệnh Viện Theo EN 12464-1
EN 12464-1:2021 (phần mở rộng cho khu vực chăm sóc y tế) quy định độ rọi tối thiểu cho hơn 30 loại không gian trong bệnh viện. Một số mức tham chiếu quan trọng khi thiết kế hoặc audit hệ thống chiếu sáng hiện có:
| Khu vực | Độ rọi khuyến nghị | Ghi chú |
|---|---|---|
| Phòng bệnh nhân (chung) | 100 lux | CRI ≥ 90 |
| Phòng bệnh nhân (đọc sách/khám) | 300 lux | Điều chỉnh được theo nhu cầu bệnh nhân |
| Phòng bệnh nhân (ban đêm) | 5 lux | Ánh sáng dịu, tránh làm gián đoạn giấc ngủ |
| Hành lang (ban ngày) | 200 lux | UGR ≤ 22 |
| Hành lang (ban đêm) | 50 - 100 lux | 3.000 - 4.000K |
| Phòng khám (chung/tác vụ) | 500 / 1.000 lux | UGR ≤ 19, CRI ≥ 90 |
| Phòng phẫu thuật (chung) | Tối thiểu 1.000 lux | - |
| Phòng phẫu thuật (trường mổ) | 10.000 - 100.000 lux | Đèn mổ chuyên dụng, không tính vào hệ chiếu sáng thường |
Điểm khó khi vận hành theo bảng này là mỗi khu vực cần một dải độ rọi khác nhau tại các thời điểm khác nhau trong ngày, trong khi hệ thống dây cứng truyền thống chỉ đặt được một mức cố định cho mỗi mạch. Đây chính là lý do hệ thống dimming theo cụm như Casambi phù hợp với bệnh viện hơn hệ chiếu sáng on/off truyền thống.
Giải Pháp Casambi Cho Từng Khu Vực Bệnh Viện
Với phòng bệnh nhân cần thay đổi nhiệt độ màu theo thời gian trong ngày để hỗ trợ HCL, bộ điều khiển CBU-PWM4-LR cho phép dimming và tunable white trên cùng một module, đủ để mô phỏng ánh sáng ấm vào tối và ánh sáng trung tính vào ban ngày như tại Ulster Hospital. Với hành lang và khu vực chung cần tự động tắt/mở theo hiện diện để tiết kiệm điện mà không ảnh hưởng đến độ rọi an toàn ban đêm, cảm biến hồng ngoại trần cao Casambi DALI của CP Electronics (M20 hoặc M64 tùy diện tích cần phủ) phù hợp cho hành lang rộng hoặc khu vực trần cao như sảnh chờ.
Với các bệnh viện cải tạo đã có sẵn hạ tầng DALI có dây từ trước, không cần thay toàn bộ hệ thống để chuyển sang Casambi. Bộ điều khiển DALI Master Salvador SAL-1032 hoặc SAL-1016 kết nối trực tiếp vào bus DALI hiện có, đưa cả cụm đèn DALI có dây vào mesh Casambi để quản lý qua app - đúng theo mô hình hybrid DALI/wireless mà Casambi khuyến nghị cho các dự án y tế cải tạo.
Cảm Biến An Toàn Và Điều Khiển Tại Đầu Giường
Để tái tạo tính năng điều khiển từ trạm y tá và bộ điều khiển cầm tay tại đầu giường như tại Ulster Hospital, cần hai vai trò thiết bị khác nhau trong cùng mesh. Ở ngõ ra, CBU-DA-1P gắn trực tiếp vào driver DALI đơn kênh của đèn phòng bệnh để đưa đèn đó vào một Group Casambi; với phòng cần điều khiển riêng 2 kênh sáng (ví dụ đèn tổng và đèn đọc sách trên cùng bảng mạch), CBU-A2D xử lý được cả hai kênh DALI/0-10V trên một module duy nhất. Ở ngõ vào, các thiết bị nút nhấn như CBU-4P, công tắc xoay Siqitech D1-CB01 (6 phím) hoặc Xpress không tham gia vào Group mà được cấu hình (link) để kích hoạt scene hoặc điều khiển trực tiếp Group đó - phù hợp lắp tại đầu giường (Xpress, D1-CB01 dạng nút nhấn nhỏ gọn) hoặc trạm y tá (CBU-4P dạng module 4 kênh cho nhiều phòng).
Nói cách khác, thiết bị ngõ ra quyết định đèn nào sáng/tắt/độ sáng bao nhiêu, còn thiết bị ngõ vào chỉ là công cụ gửi lệnh đến đúng Group đã tạo từ trước - hai loại thiết bị liên kết với nhau qua cấu hình scene/group trong app Casambi, không phải cùng nằm trong một group như những thiết bị chiếu sáng cùng loại. Từ đó, y tá có thể bật/tắt hoặc chỉnh sáng phòng bệnh nhân từ xa qua app, còn bệnh nhân tự chọn cảnh sáng đọc sách hoặc xem TV bằng phím bấm tại giường - không cần hệ thống điều khiển tập trung phức tạp hay đấu dây tín hiệu riêng giữa các phòng.
Casambi cũng công bố hệ thống đã được kiểm chứng hoạt động ổn định cạnh các thiết bị y tế nhạy cảm như máy MRI, CT, X-Ray và siêu âm - yếu tố quan trọng khi lắp đặt thiết bị không dây trong khu vực chẩn đoán hình ảnh.
Tích Hợp Với Hệ BMS/KNX Có Dây Sẵn Có
Không phải bệnh viện nào cũng chọn Casambi làm lớp điều khiển chính - nhiều công trình đã đầu tư hệ BMS/KNX trung tâm và chỉ cần đưa chiếu sáng DALI vào cùng hệ giám sát đó. Gateway KTS0-DALI của Kanonbus chuyển đổi giữa bus KNX và bus DALI, cho phép trạm điều khiển KNX trung tâm đọc/ghi trạng thái đèn DALI trong phòng bệnh và hành lang. Với hạ tầng cần thêm một tầng IoT/giám sát từ xa trên nền DALI hiện có, gateway SR-GW-TDA của Sunricher đóng vai trò tương tự ở quy mô nhỏ hơn.
Với các dự án muốn tích hợp cả chiếu sáng, điều hòa và an ninh vào một giao diện Matter/Apple Home/Google Home duy nhất, bộ chuyển đổi ADE-KD của Atios cầu nối KNX DALI 2.0 sang Matter, còn Smartcore ADE-R12-1.6 đóng vai trò bộ điều khiển trung tâm hỗ trợ Matter, DALI 2.0 và 12 ngõ vào/ra - phù hợp cho khối nhà kỹ thuật hoặc khu hành chính của bệnh viện cần giám sát tập trung nhiều hệ thống cùng lúc.
Tiết Kiệm Năng Lượng Và Giám Sát Vận Hành Từ Xa
Kết hợp hiệu suất LED với dimming theo hiện diện và ánh sáng ban ngày, Casambi công bố mức tiết kiệm năng lượng chiếu sáng có thể lên đến 70% so với hệ thống truyền thống không điều chỉnh. Phần tiết kiệm này đến từ việc tắt đèn tự động ở khu vực không có người, giảm sáng vào giờ ít qua lại và tận dụng ánh sáng tự nhiên vào ban ngày.
Ngoài tiết kiệm điện, hệ thống còn hỗ trợ kiểm tra lỗi định kỳ và giám sát tình trạng thiết bị từ xa qua app, thay cho việc nhân viên kỹ thuật phải kiểm tra thủ công từng điểm đèn trong tòa nhà nhiều tầng. Với hệ thống chiếu sáng khẩn cấp, tính năng kiểm tra tự động (automated emergency testing) giúp bệnh viện đáp ứng yêu cầu kiểm định định kỳ mà không phải ngắt điện thử nghiệm thủ công trên toàn tuyến.
Kết Luận
Chiếu sáng bệnh viện đúng chuẩn EN 12464-1 đòi hỏi độ rọi khác nhau cho từng khu vực và từng thời điểm trong ngày - điều khó đạt được với hệ dây cứng cố định. Case study tại Ulster Hospital cho thấy hệ thống Casambi có thể đáp ứng cả yêu cầu tiêu chuẩn, an toàn bệnh nhân (cảm biến out-of-bed, điều khiển từ trạm y tá) và hiệu quả vận hành (tiết kiệm năng lượng, giám sát từ xa) trên quy mô hàng nghìn điểm đèn.
