Casambi CBU-PWM4-LR - Bộ Dimmer PWM 4 Kênh Điều Khiển LED Strip RGBW và Tunable White Qua Bluetooth

Hầu hết dự án chiếu sáng trang trí gặp cùng một bài toán: LED strip RGB hay RGBW cần bộ controller riêng cho từng zone, mỗi bộ lại cần commissioning riêng, và kết quả là tủ điện chật chội với hàng chục thiết bị không kết nối với nhau. Khi muốn thay đổi một cảnh ánh sáng toàn khu vực, kỹ sư phải chỉnh từng thiết bị một hoặc dùng hệ thống điều khiển trung tâm phức tạp, tốn kém.

CBU-PWM4-LR của Casambi giải quyết vấn đề này bằng cách tích hợp 4 kênh PWM độc lập vào một thiết bị nhỏ gọn, điều khiển hoàn toàn qua Bluetooth Low Energy. Mỗi CBU-PWM4-LR là một node trong mesh network Casambi, tự động ghép cặp với các thiết bị khác mà không cần cáp điều khiển, không cần gateway bắt buộc. Tối đa 250 node trong một network, điều khiển toàn bộ từ smartphone hoặc tablet.

CBU-PWM4-LR là gì và hoạt động như thế nào

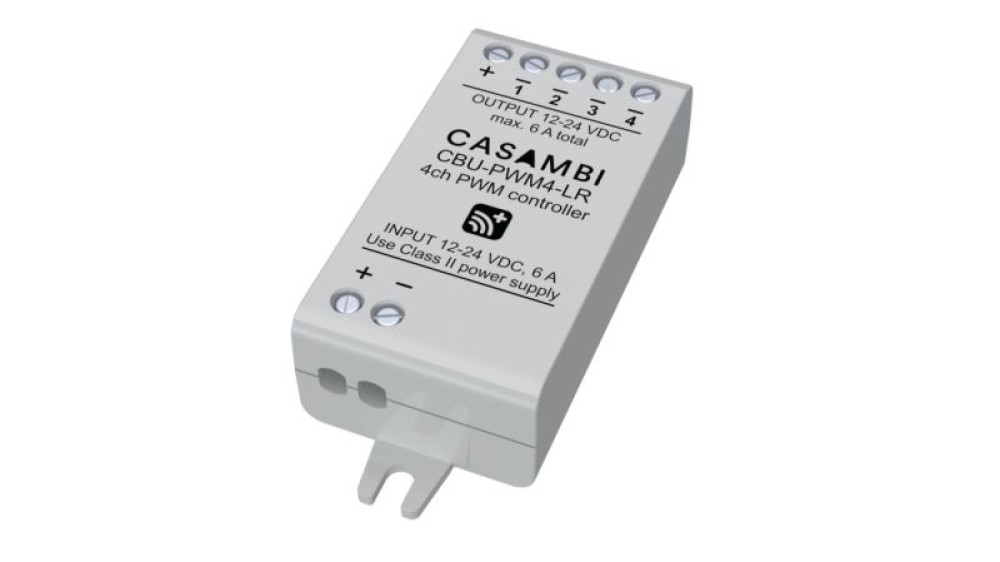

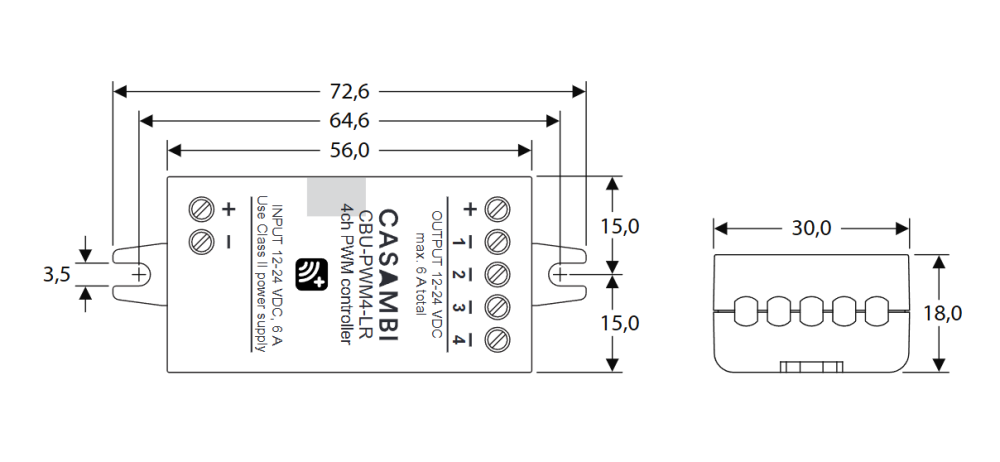

CBU-PWM4-LR là bộ dimmer PWM (Pulse Width Modulation) 4 kênh tích hợp module Casambi Bluetooth, được thiết kế để lắp giữa nguồn cấp DC và tải LED điện áp không đổi. Thiết bị nhận lệnh qua Bluetooth từ Casambi app, chuyển đổi thành tín hiệu PWM để điều chỉnh độ sáng hoặc màu sắc của LED strip.

Nguyên lý PWM: thay vì giảm điện áp cấp cho LED, CBU-PWM4-LR bật tắt dòng điện ở tần số 400Hz. Mắt người không nhận ra sự dao động này mà chỉ thấy độ sáng tổng hợp, tương ứng với duty cycle của xung. Phương pháp này giữ nhiệt độ màu của LED ổn định ở mọi mức độ sáng, không xảy ra hiện tượng màu dịch chuyển khi dim xuống thấp.

Cấu trúc 4 kênh với dương chung: thiết bị có một cực dương chung (+) và 4 cực âm riêng biệt, mỗi cực âm tương ứng một kênh. Cấu trúc này là chuẩn công nghiệp cho LED strip đa kênh (RGBW), cho phép kết nối thẳng mà không cần board phân phối thêm. Tổng dòng 4A được phân bổ tự do: dùng toàn bộ 4A cho một kênh, hoặc chia đều 1A/kênh, tùy cách đấu nối và profile được chọn.

Mesh network và Long Range: CBU-PWM4-LR không chỉ là endpoint nhận lệnh mà còn đồng thời là repeater cho các thiết bị khác trong network. Trong chế độ "Long Range", tất cả node phải cùng cấu hình Long Range radio mode, và tầm phủ sóng có thể đạt 200m (line of sight). Trong môi trường có tường và vật cản, tầm thực tế thường 30-80m nhưng mesh topology tự động tìm đường truyền qua các node trung gian.

Profiles và linh hoạt ứng dụng: 14 profiles được tích hợp sẵn cho phép cùng một phần cứng CBU-PWM4-LR hoạt động ở nhiều chế độ khác nhau. Profile #4027 (mặc định) cấu hình RGBW 4 kênh. Người dùng có thể đổi sang RGB 3 kênh (#4029), tunable white 2 kênh (#4030), hoặc 4 kênh độc lập điều chỉnh riêng lẻ (#4033) mà không cần thay phần cứng.

Sơ đồ kết nối và lắp đặt CBU-PWM4-LR

Trước khi đấu nối, ngắt nguồn hoàn toàn và kiểm tra điện áp đã tắt. CBU-PWM4-LR chỉ hoạt động với nguồn constant voltage SELV 12-24VDC, Class 2, tối đa 100VA. Không dùng constant current LED driver.

Kết nối cơ bản cho RGBW LED strip (wiring diagram 1): nối cực dương (+) của nguồn DC vào terminal (+) input của CBU-PWM4-LR, nối cực âm (-) của nguồn vào terminal (-) input. Từ output, nối terminal common (+) đến cực dương của LED strip, nối lần lượt terminal 1 (red), 2 (green), 3 (blue), 4 (white) đến các cực âm tương ứng của LED strip RGBW. Dây dẫn tiết diện 14-22 AWG, bóc vỏ 1/4" (6mm), xiết vít đúng lực 0.4Nm, không xiết quá tay.

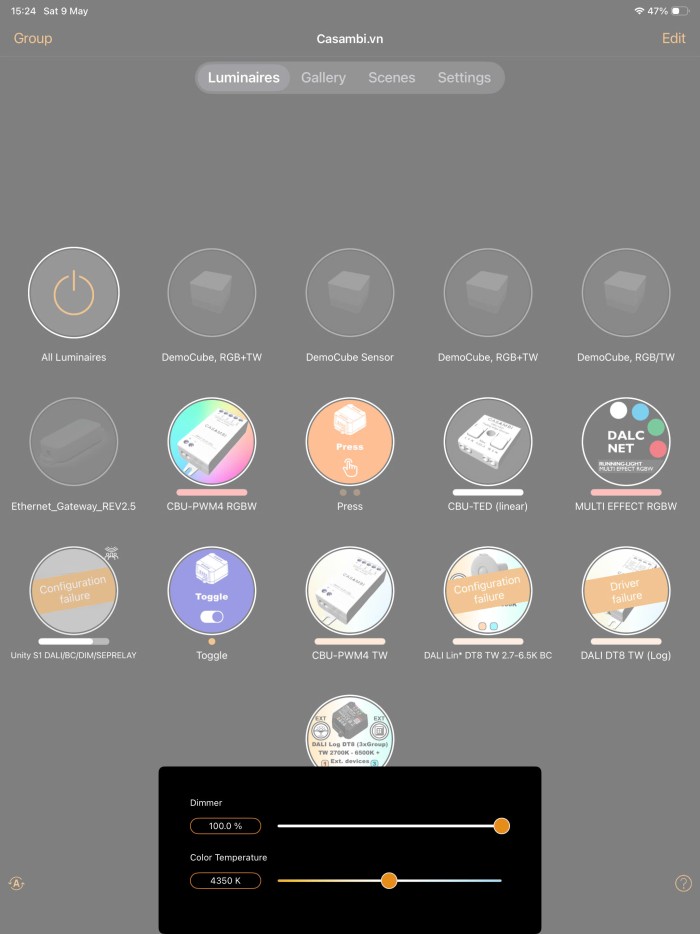

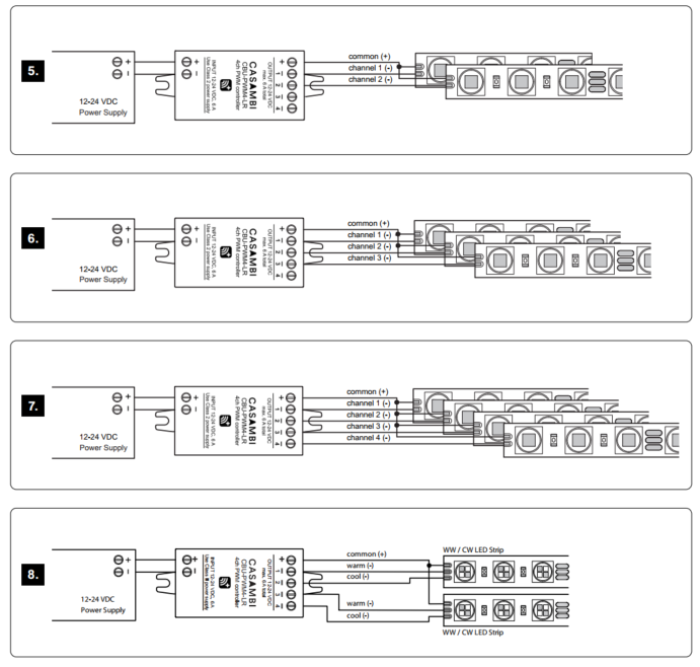

Cho ứng dụng tunable white (wiring diagram 3): chỉ dùng 2 kênh, nối terminal 1 (-) đến dây warm white và terminal 2 (-) đến dây cool white của LED strip 2-wire TW. Chọn profile #4030 hoặc #8331 để Casambi app hiển thị thanh điều chỉnh nhiệt độ màu.

Cho ứng dụng 2 dải tunable white song song với profile độc lập (wiring diagram 8, profile #38066 hoặc #38171): terminal 1 và 2 nối đến dải TW thứ nhất, terminal 3 và 4 nối đến dải TW thứ hai. Mỗi dải được điều khiển hoàn toàn độc lập về nhiệt độ màu và độ sáng.

Lưu ý về tản nhiệt: khi vận hành gần tải tối đa 4A, thiết bị phát nhiệt đáng kể. Lắp tại vị trí thông thoáng, tránh che kín trong hộp kín hoặc đặt sát vật liệu cách nhiệt. Nếu lắp trong hộp kỹ thuật, kiểm tra nhiệt độ vỏ (tc point đánh dấu trên thân thiết bị) không vượt 75°C. Thiết bị UL Listed Open-Type, có thể lắp ngoài hộp nối dây, tuân thủ National Electric Code.

6A tổng được chia tự do giữa 4 kênh. Không có giới hạn cứng per-channel, nhưng tổng dòng qua tất cả kênh không được vượt 6A. Ví dụ phân bổ thực tế:

Cấu hình CH1 CH2 CH3 CH4 Tổng
RGBW 4 kênh đều 1,5A 1,5A 1,5A 1,5A 6A
RGB + White ưu tiên 1A 1A 1A 3A 6A
2 vùng TW 3A 3A - - 6A
4 vùng độc lập 2A 2A 1A 1A 6A

Công suất tối đa theo nguồn: 144W @ 24VDC, 72W @ 12VDC.

Fixture Profiles hơn 10 lựa chọn cho mọi kịch bản

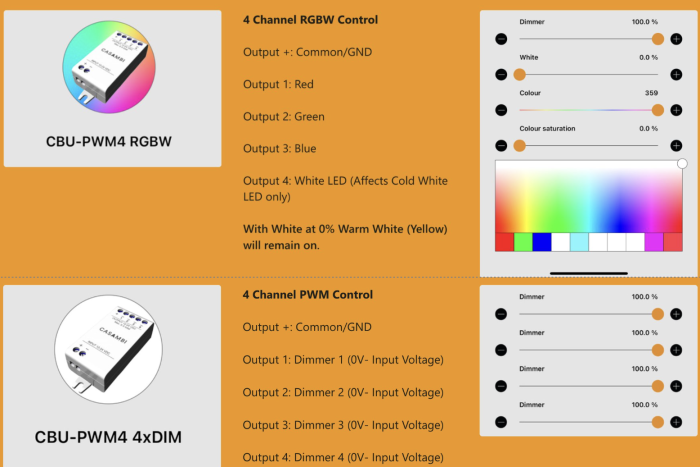

Profile Mô tả Ứng dụng tiêu biểu

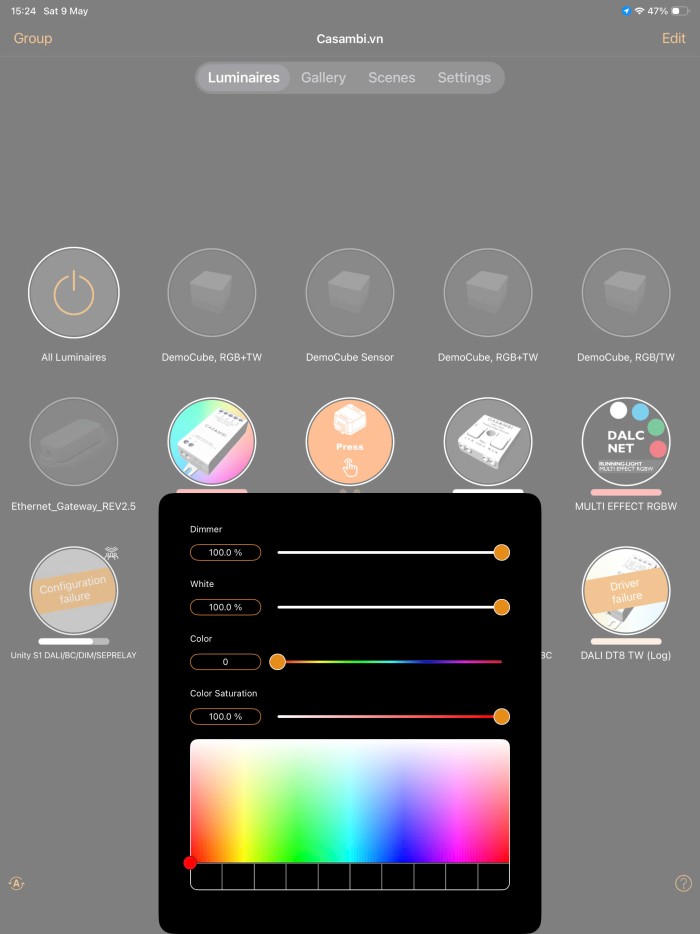

RGBW (Default) 4 kênh RGBW với mixer Trang trí, retail, ambience
RGB 3 kênh RGB Sân khấu, quảng cáo
RGB 625Hz 3 kênh RGB, PWM tần số cao Khi camera nhìn thấy flicker
RGB/White RGB + White Khi cần màu lẫn ánh sáng trắng
Sliders/RGBW RGBW điều chỉnh thủ công từng kênh Custom control element
TW 2 kênh Warm/Cool mixer Văn phòng, bệnh viện, giáo dục
TW (WW-CW dimmer) 1 dimmer + điều chỉnh CCT Đơn giản hóa giao diện người dùng
2CH (Cold, Warm) 2 kênh TW 2 kênh CCT chuyên dụng
1xDIM / 2xDIM / 3xDIM / 4xDIM Từng kênh dimmer riêng biệt Điều khiển đa vùng độc lập

Khi cần đổi profile, thiết bị phải ở trạng thái chưa pair với network (unpaired). Thực hiện trong Casambi App => chọn CBU-PWM4-LR => "Change profile".

Ứng dụng thực tế theo loại công trình

CBU-PWM4-LR là lựa chọn trực tiếp cho bất kỳ dự án nào cần điều khiển LED strip constant voltage đa kênh qua Bluetooth, đặc biệt khi số lượng zone nhiều và cần quản lý tập trung qua một app duy nhất.

Khách sạn và nhà hàng thường cần thiết lập nhiều cảnh ánh sáng khác nhau: cảnh phục vụ bữa sáng với ánh sáng trắng sáng, cảnh tối chiều với amber ấm, cảnh tiệc tối với accent RGB. Thay vì lập trình lại từng dimmer, nhân viên chọn scene trong Casambi app, tất cả zone chuyển đồng thời theo preset đã lưu. CBU-PWM4-LR trong mỗi zone thực hiện chuyển đổi cục bộ, không phụ thuộc vào kết nối internet.

Showroom và cửa hàng bán lẻ có yêu cầu highlight sản phẩm theo từng khu trưng bày. Profile 4 kênh độc lập (#4033) cho phép mỗi kênh điều chỉnh riêng từng dải LED, tạo gradient độ sáng hoặc phân vùng ánh sáng trong cùng một thiết bị. Tầm phủ Long Range 200m đặc biệt phù hợp cho showroom rộng mà không muốn dây hạ tầng mạng.

Văn phòng và không gian làm việc có thể tận dụng profile tunable white để điều chỉnh nhiệt độ màu từ 6500K buổi sáng (tập trung, tỉnh táo) xuống 3000K buổi chiều (thư giãn), tự động hoặc theo lịch đã cài trong Casambi network.

Trong một khách sạn boutique với 40 phòng, mỗi phòng sử dụng LED strip RGBW cho đèn headboard và LED strip tunable white cho đèn cloakroom và bathroom. SI lắp 2 CBU-PWM4-LR mỗi phòng: một thiết bị profile #4027 điều khiển RGBW strip cho headboard, một thiết bị profile #4030 điều khiển TW strip cho area sáng hơn. Toàn bộ 80 node kết nối mesh network duy nhất, không cần gateway riêng cho mỗi tầng. Lễ tân cài scene "Welcome" bật toàn bộ phòng về trạng thái mặc định trước khi khách nhận phòng từ tablet tại front desk.

Trong showroom nội thất 800m2 tại Hà Nội, hệ thống gồm 35 CBU-PWM4-LR điều khiển LED strip RGBW và TW cho các khu trưng bày phòng ngủ, phòng khách và dining. Chế độ Long Range cho phép 35 node giao tiếp ổn định không cần gateway bổ sung. Mỗi khu trưng bày có scene riêng phù hợp tone màu nội thất: warm 3000K cho phòng ngủ phong cách Scandinavian, cool 5000K cho phòng bếp hiện đại, RGBW accent cho khu display đặc biệt. Salesperson điều chỉnh từ smartphone cá nhân khi đang tư vấn khách, không cần ra tủ điều khiển.

Kết luận

CBU-PWM4-LR là giải pháp dimmer LED strip đa kênh phù hợp nhất cho các dự án cần kiểm soát ánh sáng linh hoạt, cài đặt nhanh và quản lý tập trung không dây. Với 4 kênh PWM độc lập, 14 profiles và Bluetooth Long Range, thiết bị phục vụ được từ dự án nhỏ đơn lẻ đến network thương mại 250 node mà không cần thêm gateway hay hạ tầng phức tạp.

Để được tư vấn lựa chọn thiết bị và thiết kế hệ thống Casambi cho dự án của bạn, liên hệ: Hotline 0918.918.755 | Email: sales@knxstore.vn

Câu hỏi thường gặp

6A là giới hạn tổng cho cả 4 kênh cộng lại. Nếu dùng profile RGBW với 4 kênh cân bằng, mỗi kênh chịu tối đa 1,5A. Nếu chỉ dùng 1 kênh (profile #8122), kênh đó có thể lấy toàn bộ 6A. Người dùng cần tính tổng công suất LED strip kết nối không vượt 6A (144W @24V hoặc 72W @12V).

Không. CBU-PWM4-LR có một cặp terminal input duy nhất, điện áp input quyết định điện áp output cho tất cả 4 kênh. Nếu cần phối hợp LED strip 12V và 24V, cần dùng hai thiết bị riêng với hai nguồn riêng.

Long Range BLE là chế độ radio đặc biệt cho tầm phủ xa hơn, đánh đổi bằng tốc độ phản hồi chậm hơn một chút. Chế độ này chỉ kích hoạt khi tất cả thiết bị trong network đều chọn "Long Range" radio mode khi tạo network trong Casambi app. Nếu có bất kỳ thiết bị nào không hỗ trợ Long Range, toàn network phải dùng Balanced hoặc Better Performance. Nên chọn Long Range cho dự án có diện tích lớn, ít vách ngăn, ưu tiên tầm phủ hơn tốc độ phản hồi.

Có. Casambi app cho phép đổi profile của thiết bị chưa paired (unpaired device) từ tab Nearby Devices. Đổi profile không cần tháo dây hoặc thay phần cứng. Sau khi đổi profile, commissioning lại thiết bị vào network và cấu hình lại scene nếu cần.

Có. Sau khi nhận lệnh và cài đặt scene, CBU-PWM4-LR duy trì trạng thái cuối cùng khi mất kết nối. Nếu cài sẵn scene "power on", thiết bị khôi phục về scene đó khi bật nguồn, không cần smartphone trong phòng. Ngoài ra, có thể kết nối wall switch truyền thống vào input để điều khiển cơ bản khi không có app.

Kim loại hấp thụ và phản xạ sóng radio 2.4GHz, làm suy giảm nghiêm trọng tín hiệu Bluetooth. CBU-PWM4-LR dùng antenna tích hợp bên trong vỏ nhựa. Khi lắp trong tủ điện kim loại, cần chừa khoảng hở hoặc dùng phần mở phía trước không bằng kim loại, hoặc dùng giải pháp antenna ngoài. Kiểm tra tầm phủ thực tế sau lắp đặt luôn được khuyến nghị.
