KBA2001 là gateway chuyên dụng chuyển đổi hệ thống KNX/EIB sang BACnet/IP và Modbus TCP, cho phép các phần mềm BMS lớn như Johnson Controls Metasys, Honeywell EBI/Niagara, Siemens Desigo CC và Schneider SBO kết nối trực tiếp với thiết bị KNX từ ABB, Siemens, Schneider. Lắp DIN rail, nguồn 9-30V DC, cấu hình qua web browser, không cần phần mềm ETS riêng.
Bộ chuyển đổi KNX sang BACnet IP/Modbus TCP Kanonbus KBA2001
Khi hệ thống BMS của tòa nhà chạy Niagara hoặc Metasys, nhưng thiết bị điều khiển dưới lớp lại là KNX, bạn gặp ngay vấn đề kinh điển: hai thế giới giao thức không nói chuyện được với nhau. KBA2001 được thiết kế để giải quyết đúng bài toán này. Không cần thêm driver phức tạp, không cần lập trình ETS mở rộng gateway đọc group address KNX và xuất ra BACnet/IP hoặc Modbus TCP để phần mềm BMS phía trên tiêu thụ trực tiếp.

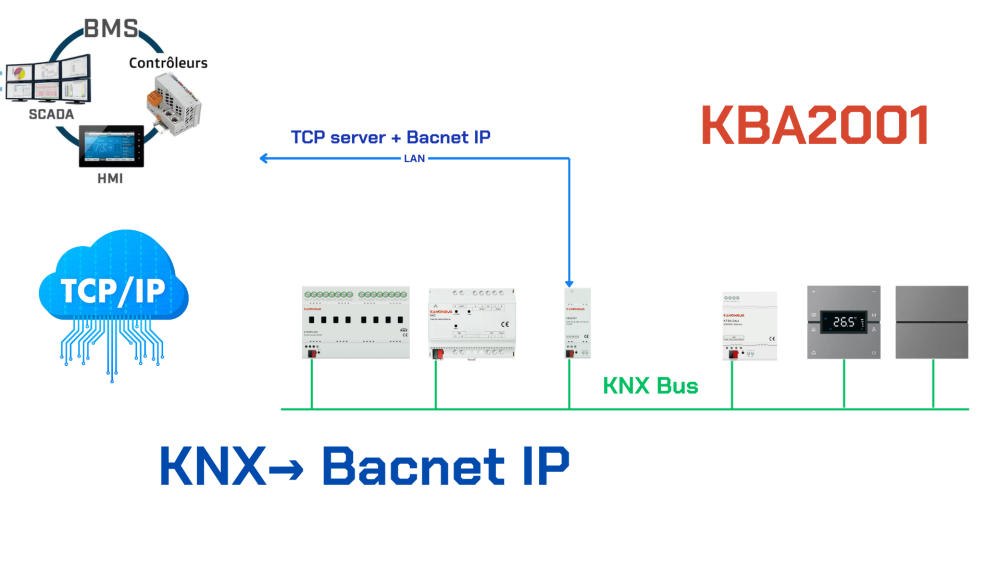

Chức năng cốt lõi: KNX/EIB sang BACnet/IP và Modbus TCP
KBA2001 là KNX dedicated building control gateway, hoạt động như bridge hai chiều giữa bus KNX TP (Twisted Pair) và lớp mạng IP phía trên. Thiết bị hỗ trợ đồng thời hai giao thức uplink:
- BACnet/IP: tương thích chuẩn ASHRAE 135, kết nối trực tiếp Niagara Framework, Johnson Controls Metasys, Honeywell EBI, Siemens Insight/Desigo CC, Schneider SBO mà không cần driver bên thứ ba.
- Modbus TCP: xuất dữ liệu KNX dưới dạng Modbus register, phù hợp SCADA, HMI, hoặc bất kỳ hệ thống nào đọc được Modbus.
Phía downlink, KBA2001 kết nối vào KNX bus qua cặp terminal đỏ-đen tiêu chuẩn. Không cần bus coupler ngoài.
Bảng thông số kỹ thuật
| Thông số | Chi tiết | Ý nghĩa thực tế |
|---|---|---|
| Model | KBA2001 | Gateway chuyên dụng KNX-BACnet/Modbus |

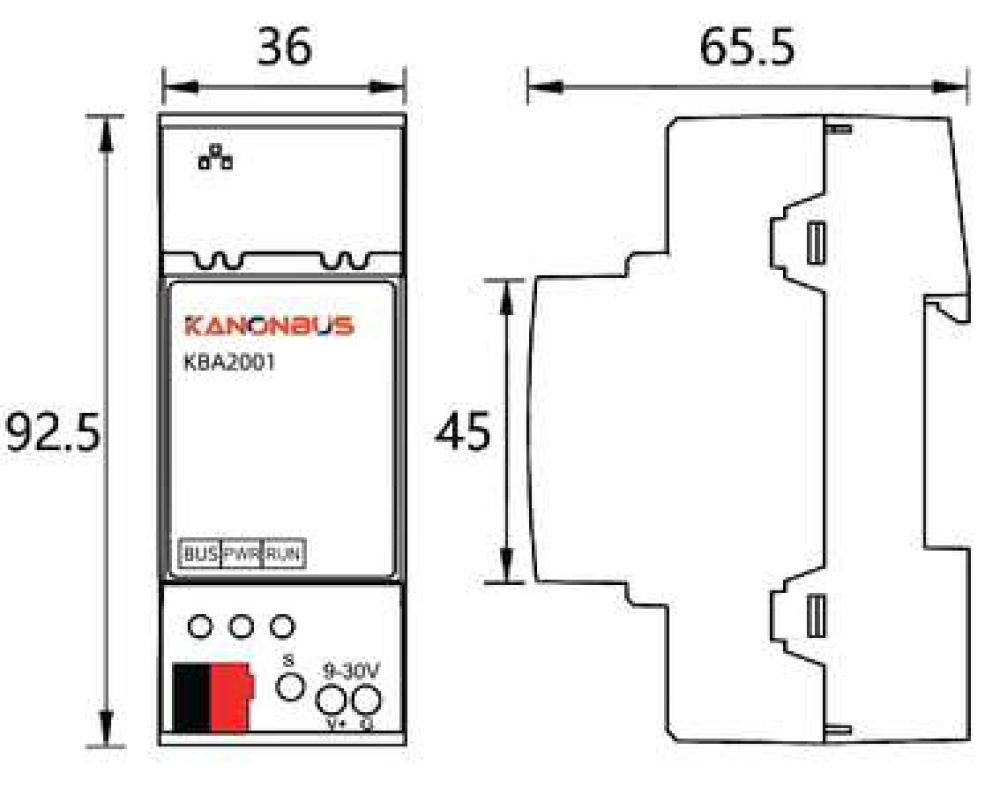

| Kích thước | 36 x 92.5 x 65.5 mm | 2 module DIN rail (chiều rộng) |
| Nguồn cấp | 9V - 30V DC | Dùng được nguồn aux 12V hoặc 24V DC tiêu chuẩn tòa nhà |
| Công suất tiêu thụ | 3W | Tải nhẹ, không cần nguồn riêng công suất lớn |
| Cổng mạng | 1x RJ45 (10/100 Mbps) | Kết nối LAN tòa nhà, cấu hình qua web browser |
| Cổng KNX | 1x KNX TP bus terminal | Kết nối trực tiếp bus KNX 2 dây |
| Giao thức uplink | BACnet/IP, Modbus TCP | Tích hợp BMS, SCADA, HMI |
| Giao thức downlink | KNX/EIB | Điều khiển thiết bị KNX ABB/Siemens/Schneider |
| BACnet Device ID mặc định | 629 | Thay đổi được trong Basic Settings > Network Settings |
| Nhiệt độ hoạt động | 0°C - 70°C | Phù hợp tủ điện trong phòng kỹ thuật |
| Nhiệt độ lưu trữ | -25°C - 70°C | An toàn trong điều kiện vận chuyển |
| Mức bảo vệ | IP20 | Lắp trong tủ điện |
| Lắp đặt | DIN rail 35mm | Tiêu chuẩn tủ điều khiển |
| Cấu hình | Web browser (không cần ETS) | Firefox, Chrome — không hỗ trợ IE |
Mapping điểm dữ liệu KNX sang BACnet/Modbus
Đây là phần quan trọng nhất khi integrate. KBA2001 hỗ trợ 9 loại data type point theo chuẩn BACnet, ánh xạ 1-1 với group address KNX:
| # | Loại điểm BACnet | Kiểu dữ liệu | Tên điểm (BACnet) | Group address KNX mặc định | Read | Write | COV |
|---|---|---|---|---|---|---|---|
| 1 | Binary Input | 0/1 | BI1-BI1023 | 1/0/0 - 1/3/255 | V | x | V |
| 2 | Binary Output | 0/1 | BO1-BO1023 | 0/0/1 - 0/3/255 | V | V | x |
| 3 | Binary Value | 0/1 | - | - | V | V | x |
| 4 | Multi-State Input | 0-255 | MI0-MI511 | 2/0/0 - 2/1/255 | V | x | V |
| 5 | Multi-State Output | 0-255 | MO0-MO511 | Dynamic (4096-4351) | V | V | x |
| 6 | Multi-State Value | 0-255 | - | - | V | V | x |
| 7 | Analog Input | Decimal | AI0-AI511 | 5/0/0 - 5/1/255 | V | x | V |
| 8 | Analog Output | Decimal | AO0-AO255 | 4/0/0 - 4/1/255 | V | V | x |
| 9 | Analog Value | Decimal | - | - | V | V | x |
Lưu ý quan trọng khi config:
- Group address format theo chuẩn Kanonbus:
h/m/u(ví dụ: 0/0/1). - Factory default dùng quy tắc không cần debug (debugging-free rule). Nếu cần rule tùy chỉnh, upload file CSV format.
- COV (Change of Value) chỉ áp dụng cho Input type — Output type không subscribe COV.
Tích hợp với phần mềm BMS lớn

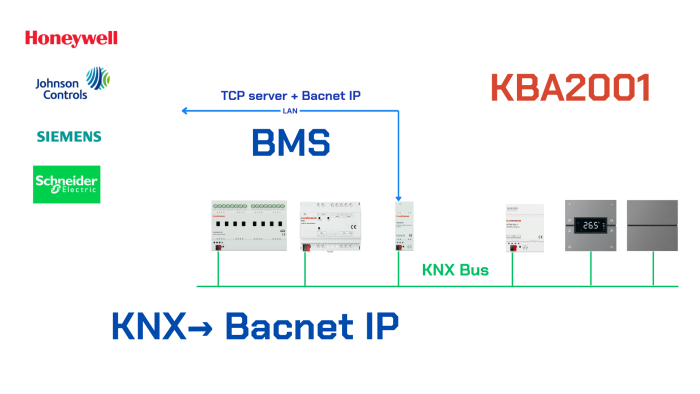

KBA2001 giải quyết trực tiếp bài toán mà nhiều SI gặp phải: phần mềm BMS phía trên không có native KNX driver.
- Johnson Controls Metasys: kết nối qua BACnet/IP như B-BC device tiêu chuẩn.
- Honeywell EBI / Niagara 4: sử dụng BACnet Network, discover device ID 629 (mặc định).
- Siemens Insight / Desigo CC: add BACnet IP device, mapping point trực tiếp.
- Schneider EcoStruxure Building Operation (SBO): BACnet/IP driver có sẵn.
Với Modbus TCP, KBA2001 phù hợp khi tích hợp với SCADA công nghiệp hoặc HMI panel không hỗ trợ BACnet.

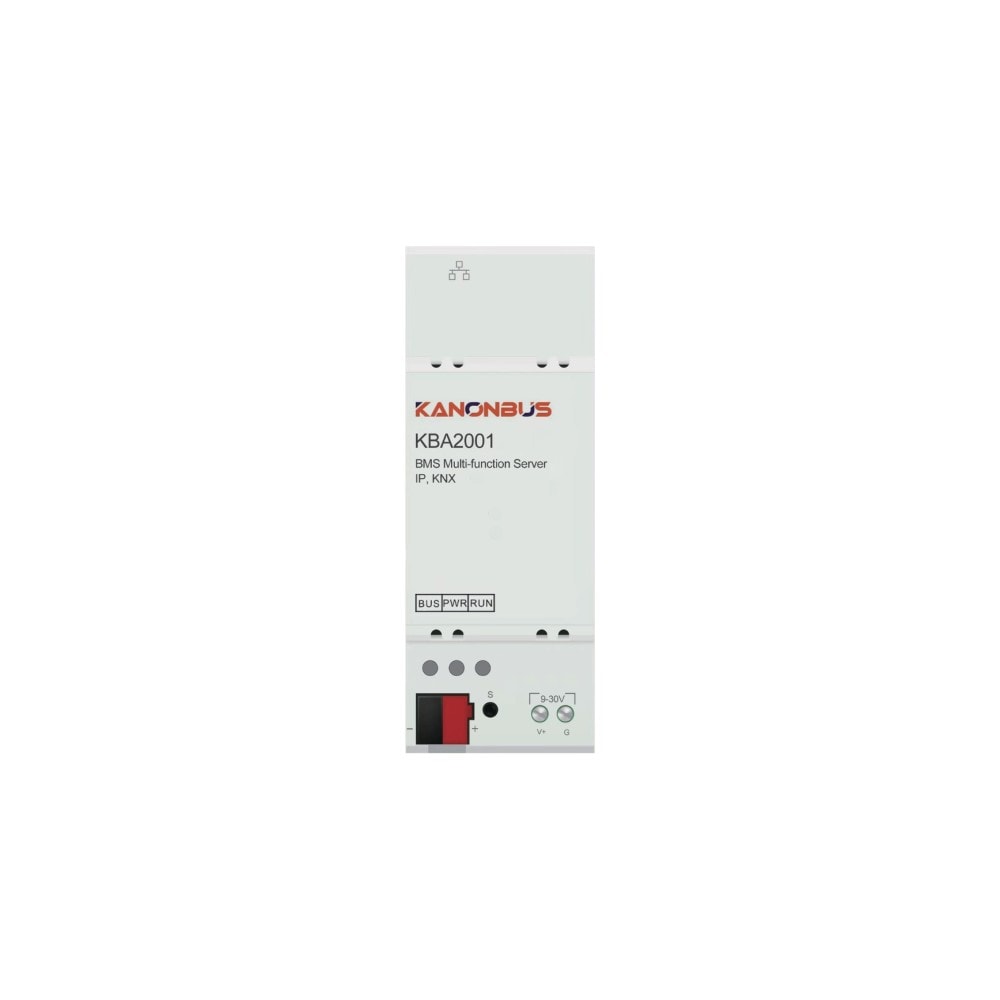

Sơ đồ chân và mô tả cổng kết nối

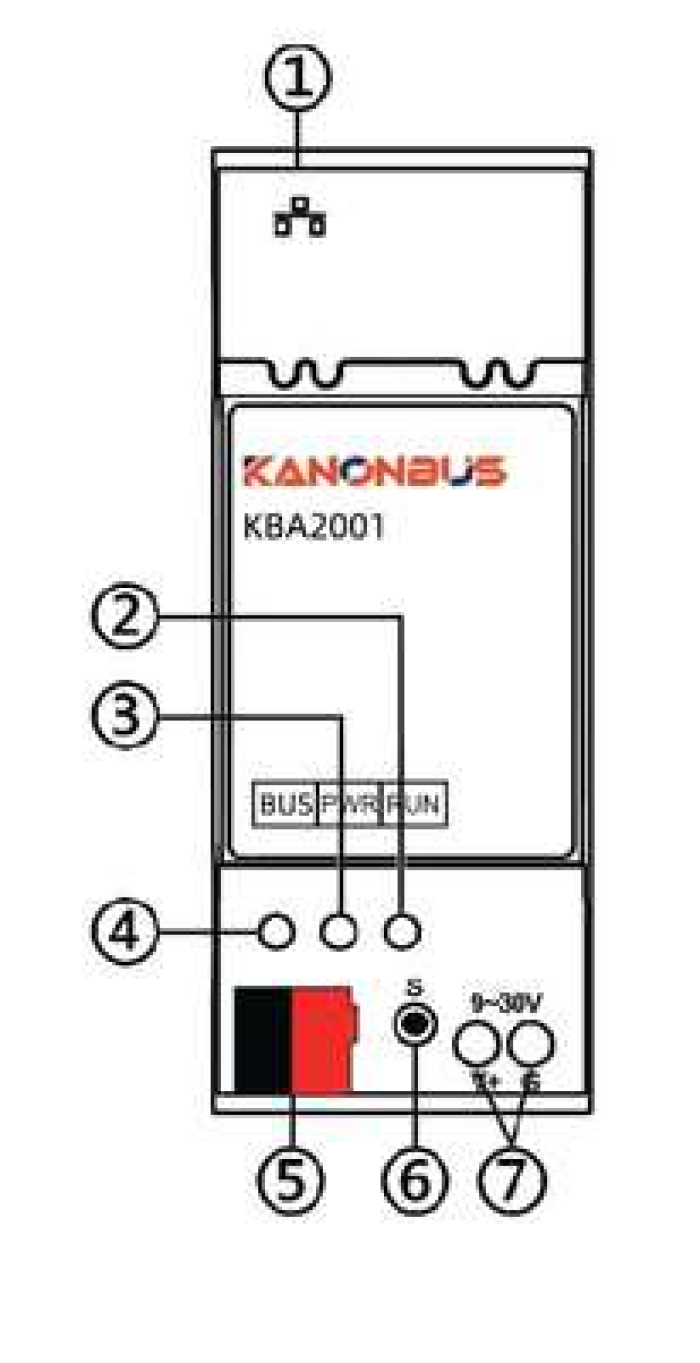

KBA2001 có 7 vị trí cổng/nút được đánh số trên thân thiết bị, bố trí từ trên xuống dưới theo chiều lắp DIN rail:
KBA2001 có 7 vị trí cổng/nút được đánh số trên thân thiết bị, bố trí từ trên xuống dưới theo chiều lắp DIN rail:
| Vị trí | Ký hiệu | Mô tả |
|---|---|---|
| 1 | RJ45 | Cổng Ethernet |
| 2 | RUN | Đèn LED xanh lá — chỉ thị trạng thái hoạt động |
| 3 | PWR | Đèn LED vàng — chỉ thị nguồn điện |
| 4 | BUS | Đèn LED đỏ — chỉ thị kết nối KNX bus |
| 5 | KNX terminal | Terminal đỏ-đen, kết nối trực tiếp KNX TP bus 2 dây |
| 6 | S (Reset) | Nút reset factory default, nhấn giữ 6 giây |
| 7 | 9-30V DC | Terminal nguồn phụ trợ: V+ (dương) và G (âm/GND) |
Lưu ý đấu nối thực tế:
- Terminal KNX (vị trí 5): cực đỏ là V+ bus KNX, cực đen là GND. Đấu nhầm cực sẽ không gây cháy nhưng BUS LED sẽ không sáng.
- Terminal nguồn (vị trí 7): đảm bảo phân biệt V+ và G trước khi cấp điện. Nguồn 24V DC từ SMPS trong tủ là phù hợp nhất.
- Cổng RJ45 (vị trí 4): dùng cáp CAT5e trở lên. Nếu lắp trong tủ điện kim loại, dùng cáp có shield để tránh nhiễu.
LED indicator và vận hành thực tế
Sau khi cấp nguồn và kết nối KNX bus:
- PWR (vàng): sáng liên tục khi có nguồn.
- RUN (xanh lá): sáng liên tục khi bình thường. Nhấp nhanh khi đang transmit/receive dữ liệu.
- BUS (đỏ): sáng liên tục khi đã kết nối thành công KNX system.
Nếu BUS không sáng sau 30 giây kết nối, kiểm tra lại cực tính terminal KNX (V+/GND) và điện áp bus (21V-30V DC theo chuẩn KNX TP).
Reset về factory default: Nhấn giữ nút Reset 6 giây, chờ RUN nhấp nhanh. Reset sẽ xóa toàn bộ cấu hình mạng, serial port, startup mode.
Hướng dẫn cài đặt nhanh
- Lắp KBA2001 lên DIN rail trong tủ điều khiển.
- Cấp nguồn 9-30V DC vào terminal V+ và G.
- Kết nối KNX bus vào terminal đỏ-đen.
- Cắm cáp LAN vào cổng RJ45, kết nối vào switch LAN tòa nhà (cùng subnet với máy cấu hình).
- Mở trình duyệt Firefox hoặc Chrome (không dùng IE), truy cập
192.168.1.232. - Đăng nhập: admin / 123. Cấu hình IP, BACnet Device ID, mapping group address.
Câu hỏi thường gặp (FAQ)
KBA2001 có cần phần mềm ETS để commissioning không? Không. KBA2001 sử dụng giao diện web tích hợp, cấu hình hoàn toàn qua browser. Rule mapping mặc định (debugging-free) cho phép sử dụng ngay sau khi kết nối KNX bus mà không cần import project ETS. Nếu cần rule tùy chỉnh, upload file CSV thay vì làm việc trực tiếp trong ETS.
Có thể dùng đồng thời BACnet/IP và Modbus TCP không? Theo datasheet, KBA2001 hỗ trợ cả hai giao thức uplink. Tuy nhiên, cần kiểm tra thực tế xem hai protocol có hoạt động song song hay phải chọn một. Liên hệ KNXStore để xác nhận trước khi thiết kế hệ thống.
Giới hạn số lượng điểm dữ liệu là bao nhiêu? Phụ thuộc loại point: Binary Input/Output lên đến 1023 điểm, Analog Input lên đến 511 điểm, Analog Output lên đến 255 điểm. Tổng dung lượng đủ cho phần lớn dự án tòa nhà thương mại quy mô vừa.
KBA2001 có hỗ trợ Modbus RTU (RS485) không? Không. KBA2001 chỉ hỗ trợ Modbus TCP qua cổng RJ45 (mạng IP). Không có cổng RS485 vật lý — theo Product Selection table trong datasheet, RS485 được đánh dấu "x" (không hỗ trợ).
Cần nguồn phụ trợ riêng ngoài nguồn KNX bus không? Có. KBA2001 yêu cầu nguồn DC phụ riêng 9-30V vào terminal V+/G, không lấy nguồn từ KNX bus. Trong tủ điện thường dùng nguồn SMPS 24V DC có sẵn.
