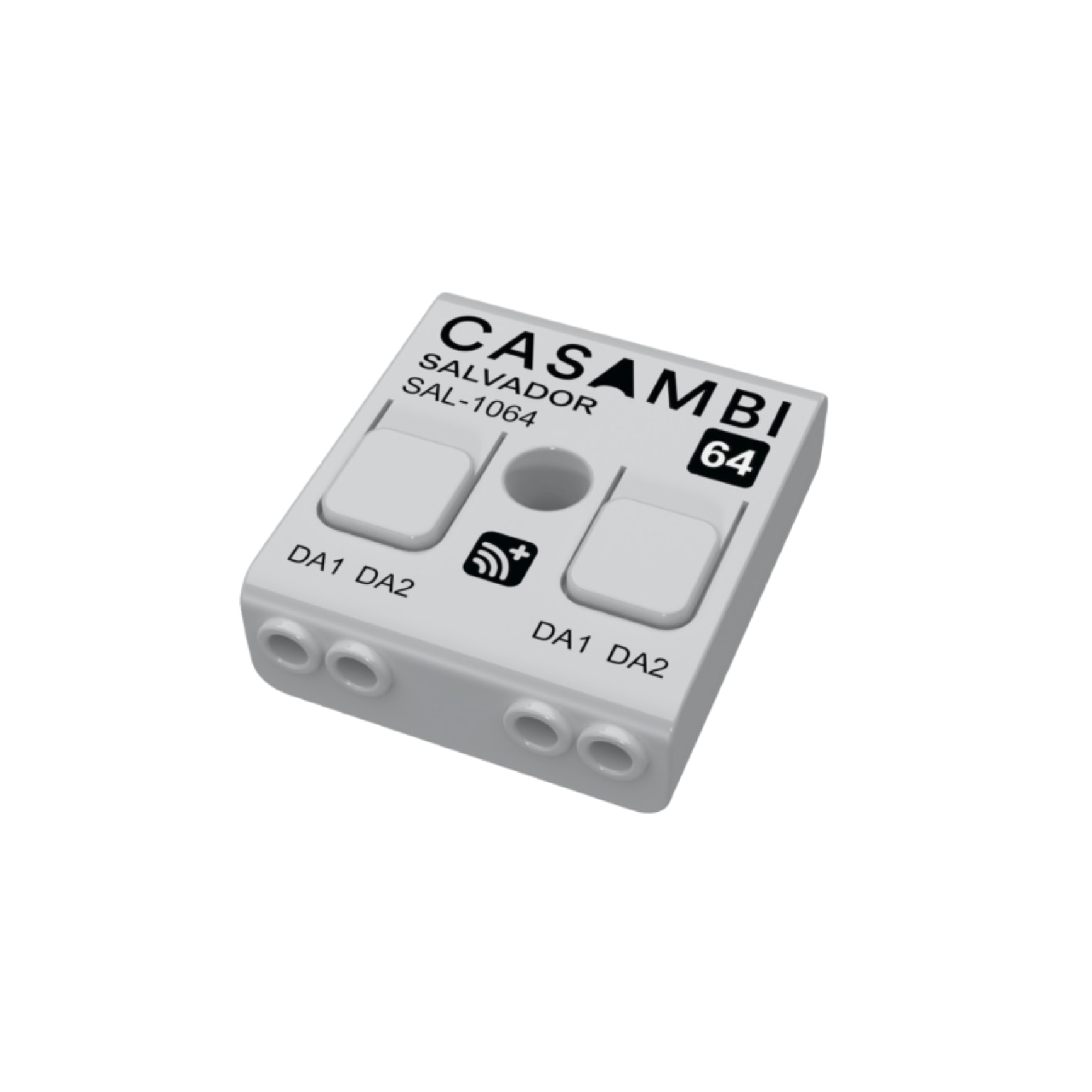

Casambi SAL-1064 - DALI Application Controller 64 driver cho công trình quy mô lớn

Trong các công trình kho xưởng, trường học nhiều phòng hoặc trung tâm thương mại, 1 tầng hoặc 1 khu vực có thể có từ 40 đến 64 driver DALI. Ở quy mô này, giải pháp thường là DALI Application Controller chuyên dụng với phần mềm lập trình phức tạp, đòi hỏi kỹ sư DALI riêng. Chi phí cao, thời gian commissioning dài, và khi cần thay đổi scene hay lịch tắt mở phải gọi kỹ sư trở lại.

SAL-1064 giải quyết bài toán này cho quy mô tối đa 64 driver trên 1 bus. Đây là phiên bản cao nhất trong dòng Salvador 1000 Series, khai thác đúng giới hạn tối đa của DALI bus theo IEC 62386 (64 address). Tích hợp vào Casambi Evolution, toàn bộ 64 driver điều khiển qua app Casambi cùng với sensor và switch Casambi Ready, không cần phần mềm DALI chuyên dụng.

SAL-1064 là gì và hoạt động như thế nào

SAL-1064 là DALI Application Controller phiên bản 64 địa chỉ trong Salvador 1000 Series. Phần cứng giống hệt SAL-1016 và SAL-1032; điểm khác biệt là giới hạn discovery được nâng lên 64 address, tương ứng đúng với giới hạn vật lý tối đa của 1 DALI bus theo tiêu chuẩn IEC 62386. Không có phiên bản Salvador nào cho phép vượt con số này trên 1 bus.

SAL-1064 lấy nguồn từ DALI bus (9.5–22.5 VDC, idle 5mA, peak 30mA) và bắt buộc cần PSU DALI ngoài. Khi paired vào Casambi Evolution network, Discovery tự động địa chỉ hóa tối đa 64 driver. Mỗi driver xuất hiện trong Luminaires tab như luminaire độc lập với tất cả khả năng dimming, group, scene, timer và D4i data collection của Casambi.

Trong network lớn nhiều tầng, nhiều SAL-1064 có thể cùng tồn tại trong 1 Evolution network (giới hạn 250 node). Với 3 SAL-1064 mỗi cái kiểm soát 64 driver, tổng cộng 3 + 192 = 195 node, vẫn còn 55 node cho sensor Casambi Ready, switch và gateway. Nếu cần scale thêm, dùng nhiều Casambi network riêng biệt kết nối qua CGW-001 hoặc Lithernet Gateway.

So Sánh Với Các Phiên Bản Trước

Model Địa chỉ DALI Phù hợp

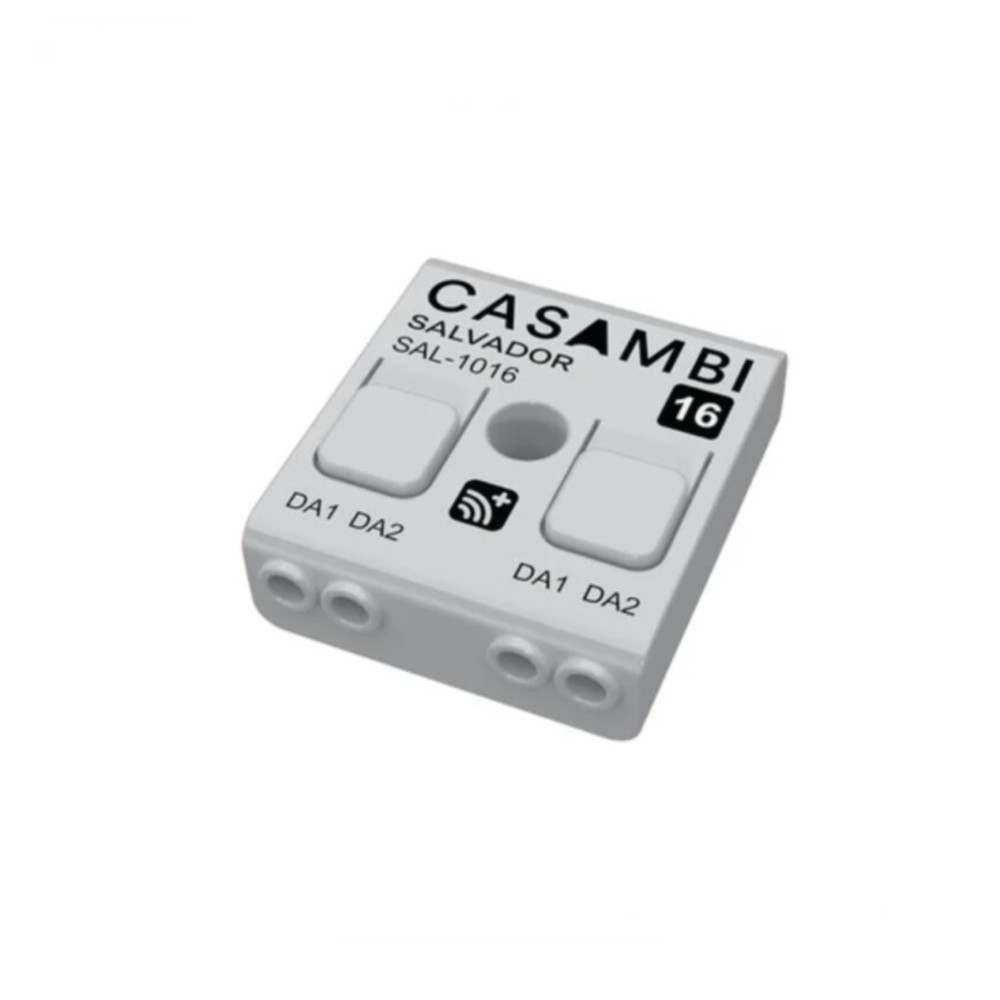

SAL-1016 16 (A0–A15) Dự án nhỏ, retrofit phòng đơn lẻ

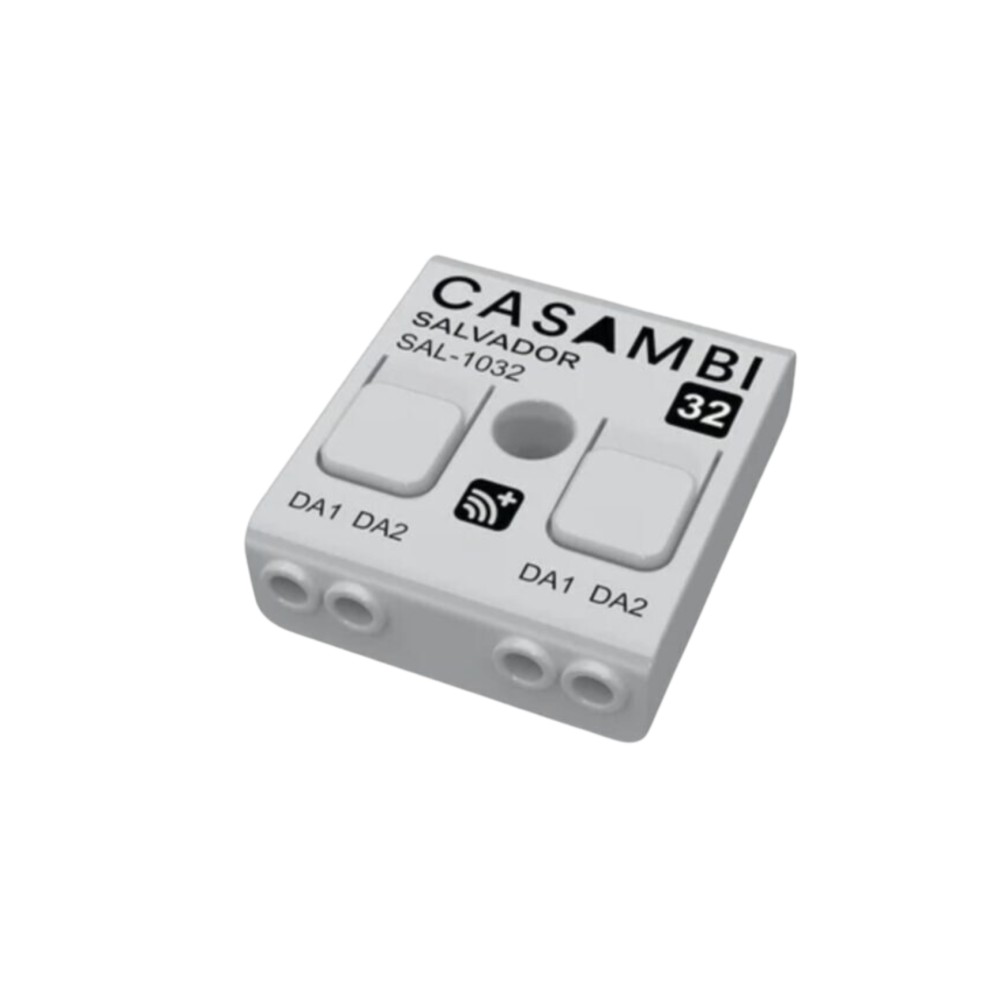

SAL-1032 32 (A0–A31) Văn phòng, khách sạn, dự án vừa
SAL-1064 64 (A0–A63) DALI bus lớn, tòa nhà thương mại

Chọn model dựa trên số driver DALI cần điều khiển. Không thể mở rộng quá limit của từng model trong một discovery process.

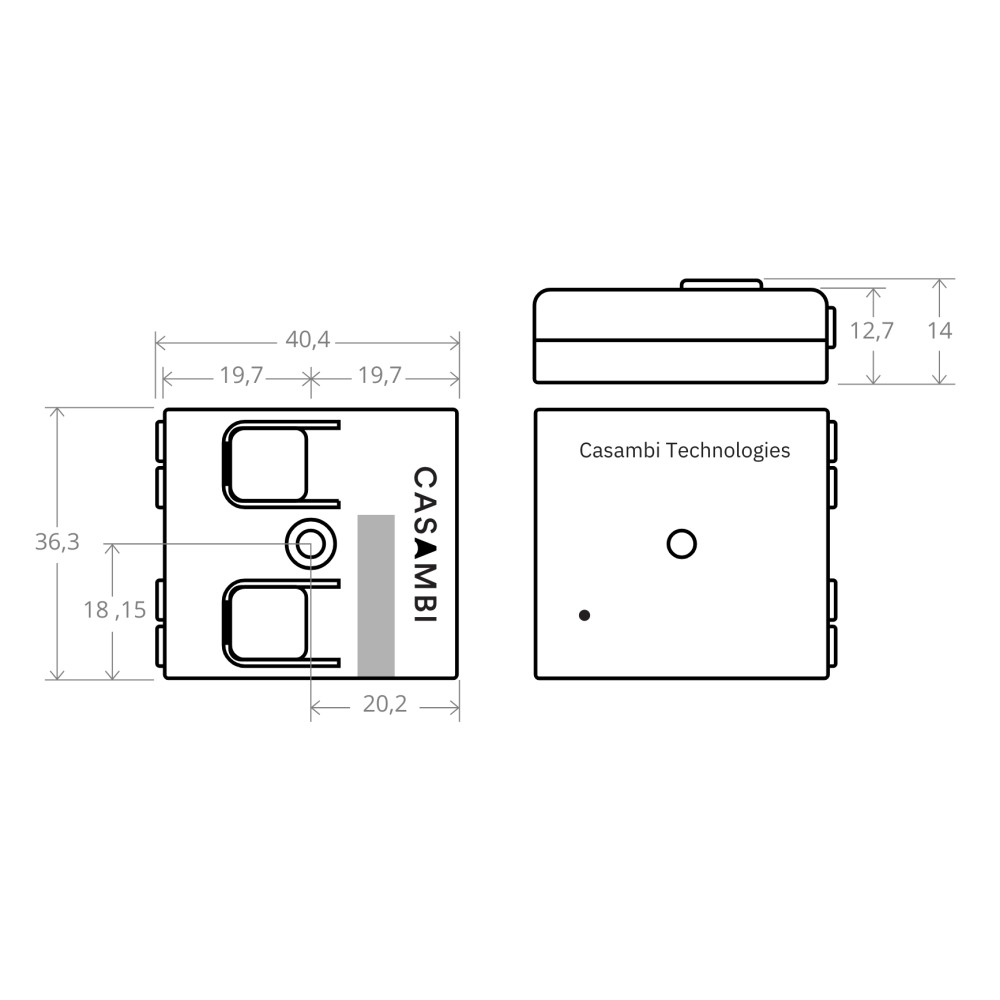

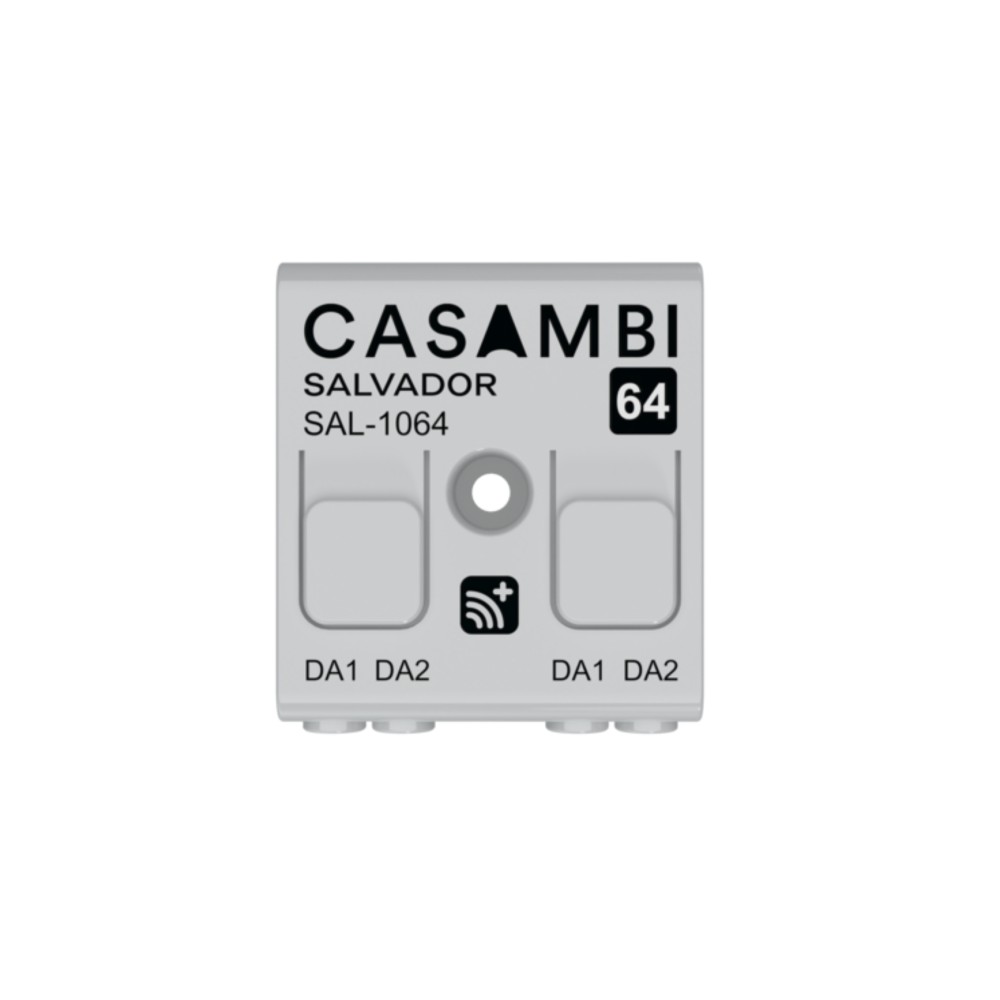

DALI master Salvador Casambi SAL-1064 1

Kiến trúc hybrid network: wired DALI + wireless Casambi

Salvador tạo ra hybrid network: DALI drivers có dây và Casambi Ready devices không dây cùng hoạt động trong một mạng Casambi Evolution duy nhất. DALI luminaires xuất hiện như Casambi luminaires bình thường trong App — không phân biệt dây hay không dây.

Tổng nodes tối đa trong một mạng: 250 nodes (Salvador + DALI drivers đã được đánh địa chỉ + Casambi Ready devices). Mỗi DALI driver có địa chỉ = 1 node. Salvador = 1 node. Có thể dùng nhiều Salvador trong một mạng.

Quan trọng: Salvador chỉ kết nối DALI drivers (luminaires). Không kết nối DALI controls (switch, sensor). Nếu có DALI sensors cần tích hợp, chuyển đổi sang Casambi Ready bằng CBU.

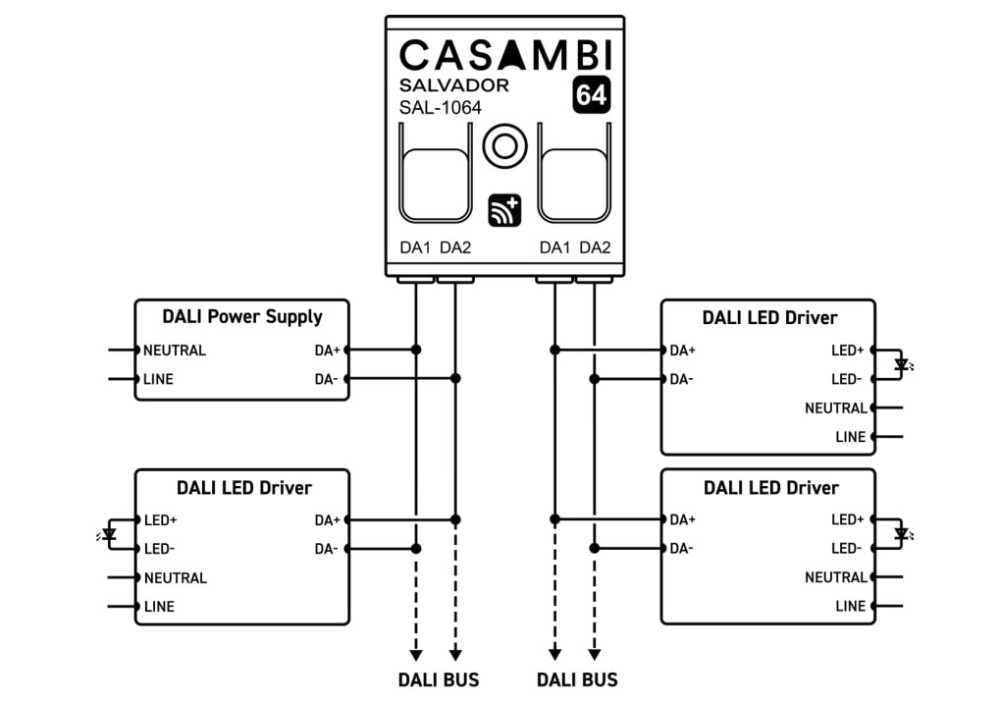

Sơ đồ kết nối và lắp đặt SAL-1064

SAL-1064 bắt vít vào vị trí cố định trên bus (tủ kỹ thuật, hộp junction). Hai bộ cổng DA1 DA2 đấu song song nội bộ, cho phép bus chạy xuyên qua thiết bị. DA1/DA2 không phân cực.

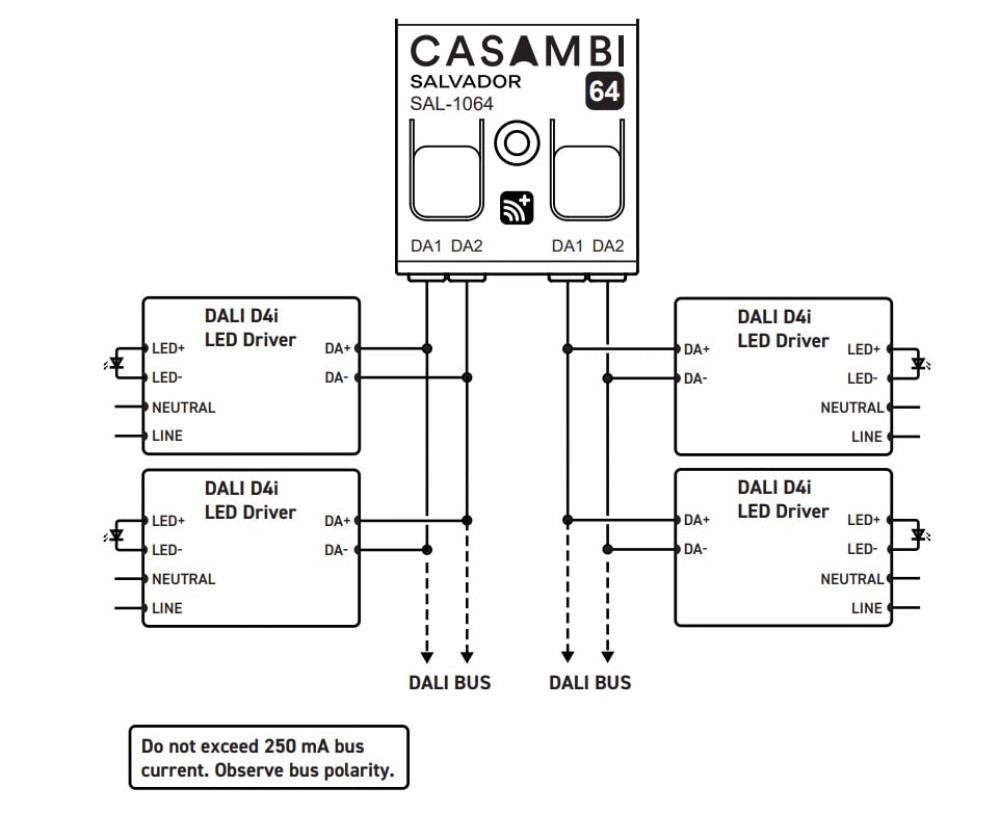

Ở quy mô 64 driver, thiết kế PSU DALI cần tính toán cẩn thận. Dòng bus tiêu thụ gồm SAL-1064 (5mA idle, 30mA peak) cộng dòng bus của từng driver DALI. Với driver DT6 thông thường tiêu thụ 2–3mA dòng bus mỗi driver, 64 driver cộng với SAL-1064 có thể đạt tổng 130–200mA, vẫn trong giới hạn 250mA nếu dùng 1 PSU đủ công suất. Nếu dùng D4i driver có PSU tích hợp, các D4i PSU không cần thiết phải tắt để tránh vượt ngưỡng 250mA.

Không được kết nối DALI sensor, DALI switch hoặc DALI Application Controller khác vào cùng bus. Cảm biến và nút nhấn phải là Casambi Ready (CBU-ASD-LR, CBU-PIR-CR-DA, SC-TI-CAS, v.v.) hoạt động qua BLE trong cùng network.

Sau khi đấu nối, pairing và Discovery thực hiện giống SAL-1016 và SAL-1032. Ở 64 driver, quá trình Discovery mất nhiều thời gian hơn (thông thường 2–5 phút). App hiển thị tiến trình discovery từng driver theo thời gian thực.

Không kết nối công tắc DALI hay cảm biến DALI trực tiếp vào SAL-1064. Tổng dòng bus DALI từ tất cả nguồn cấp không được vượt quá 250mA. Chiều dài cáp bus DALI tối đa 300m trên toàn tuyến. Không đặt thiết bị trong hộp kim loại vì kim loại chặn tín hiệu Bluetooth.

  1. Sử dụng dây lõi đặc 0.5 đến 1.5mm2, tuốt dây 6 đến 8mm.
  2. Nhấn nút bấm trên thân thiết bị và cắm dây vào đúng lỗ DA1/DA2, không phân cực.
  3. Nguồn bus DALI ngoài bắt buộc, tổng dòng từ tất cả nguồn cấp không vượt quá 250mA.
  4. Chiều dài cáp bus DALI tối đa 300m. Không kết nối công tắc DALI hay cảm biến DALI trực tiếp vào thiết bị, thay vào đó dùng thiết bị Casambi Ready.
  5. Không đặt trong hộp kim loại vì kim loại chặn tín hiệu Bluetooth. Việc lắp đặt nên do kỹ thuật viên có chuyên môn thực hiện.

DALI master Salvador Casambi SAL-1064 2

DALI master Salvador Casambi SAL-1064 3

Ứng dụng thực tế trong dự án

Trong dự án kho xưởng sản xuất, 56 đèn LED high-bay 200W dùng driver DALI DT6. Trần cao 12m khiến việc thay driver hoặc lắp thêm wiring mới rất tốn kém. SAL-1064 được lắp trong tủ điện tầng 1, nối vào DALI bus chạy dọc kho. Discovery tự động địa chỉ hóa toàn bộ 56 driver trong 4 phút. Kỹ sư nhóm driver theo khu vực (Zone A, B, C, D), lập lịch tắt zone không có hoạt động sau 30 phút, dim xuống 20% khi không có người qua CBU-ASD-LR sensor treo trần. Không cần kỹ sư DALI, không cần phần mềm DALI, toàn bộ thao tác qua app Casambi.

Trong dự án trường học cải tạo 4 tầng, mỗi tầng có 60 đèn panel DALI DT8 TW cho phòng học và hành lang. 1 SAL-1064 trên mỗi tầng, 4 SAL-1064 tổng cộng trong 1 Evolution network. 4 + 240 = 244 node, vừa trong giới hạn 250. Giáo viên điều chỉnh CCT theo lịch dạy học (3000K nghỉ giải lao, 4500K giờ học, 6000K kiểm tra), lập trình từ app một lần, áp dụng cho toàn bộ 4 tầng.

Ứng dụng của DALI master Salvador Casambi SAL-1064

  • Văn phòng thuần DALI: Một SAL-1064 điều khiển 47 đèn DALI tròn và 16 đèn DALI thanh, kết hợp 9 cảm biến và 6 công tắc Casambi Ready trong cùng một mạng. Hỗ trợ Human Centric Lighting, phát hiện hiện diện, daylight harvesting, lập lịch tự động và data analytics.
  • Nhà xưởng công nghiệp: Hai SAL-1064 điều khiển 116 đèn DALI trần cao cộng thêm 12 đèn Casambi Ready ngoài trời và 3 cảm biến. Lý tưởng cho không gian trần cao khó tiếp cận, mạng mở rộng thêm đèn ngoài trời mà không cần đi thêm dây.
  • Bán lẻ và showroom: Một SAL-1064 điều khiển 44 đèn track DALI, kết hợp 6 đèn track Casambi Ready và 6 đèn Casambi Ready khác. Hỗ trợ lập lịch bật tắt và data analytics theo giờ mở cửa.
  • Trường học: Kết hợp SAL-1064 và SAL-1032 trong cùng một mạng, quản lý đèn DALI nhiều phòng học, từng phòng điều khiển độc lập hoặc toàn trường điều khiển tổng thể. Hỗ trợ Human Centric Lighting và daylight harvesting theo giờ học, cải tạo theo từng giai đoạn không cần làm lại toàn bộ hệ thống.
  • Tích hợp BMS và Cloud: Nhiều mạng Salvador riêng biệt liên kết qua Cloud Gateway hoặc kết nối local qua Ethernet Gateway với BACnet/IP, MQTT, KNX và ArtNet. Phù hợp cho công trình nhiều tầng, nhiều khu vực cần quản lý tập trung.

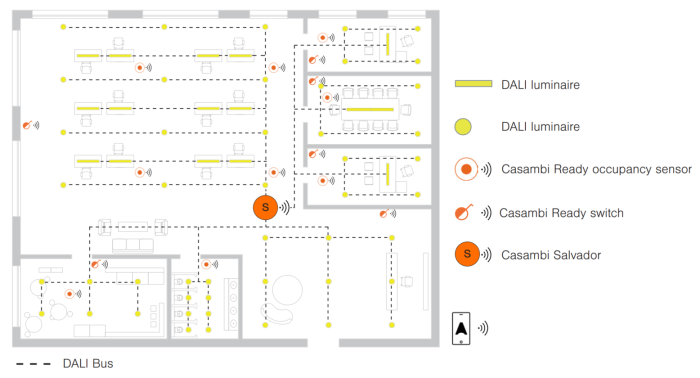

Chiếu sáng văn phòng

Ứng dụng chiếu sáng văn phòng DALI master Salvador Casambi SAL-1064

Sơ đồ trên là ứng dụng điều khiển chiếu sáng văn phòng. Hệ thống Salvador cho phép bạn biến các hệ thống DALI có sẵn thành mạng lưới Casambi. Mỗi bộ Salvador có thể điều khiển tối đa 64 đèn DALI, kết nối chúng với các công tắc và cảm biến Casambi Ready. Nhờ vậy, bạn có thể điều khiển tất cả thiết bị từ một mạng lưới duy nhất thông qua Ứng dụng Casambi.

Chiếu sáng công nghiệp

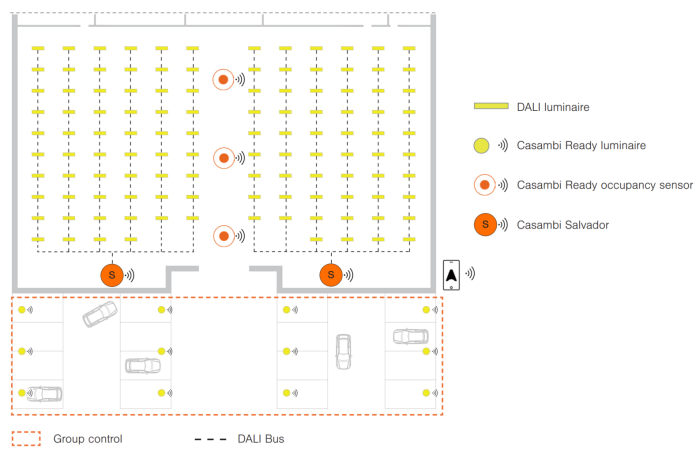

Ứng dụng chiếu sáng công nghiệp DALI master Salvador Casambi SAL-1064

Sơ đồ trên là ứng dụng điều khiển chiếu sáng công nghiệp. Tái cấu hình hệ thống ánh sáng trong không gian công nghiệp có trần cao rất khó khăn. Bộ Salvador của Casambi giúp giải quyết điều này bằng cách kết nối vào hệ thống DALI sẵn có, cho phép điều khiển tối đa 64 đèn DALI độc lập. Nhiều bộ Salvador có thể kết hợp thành một mạng lưới, giúp việc lập trình và điều khiển dễ dàng hơn qua Ứng dụng Casambi, đồng thời dễ dàng mở rộng mạng lưới sau này.

Chiếu sáng bán lẻ

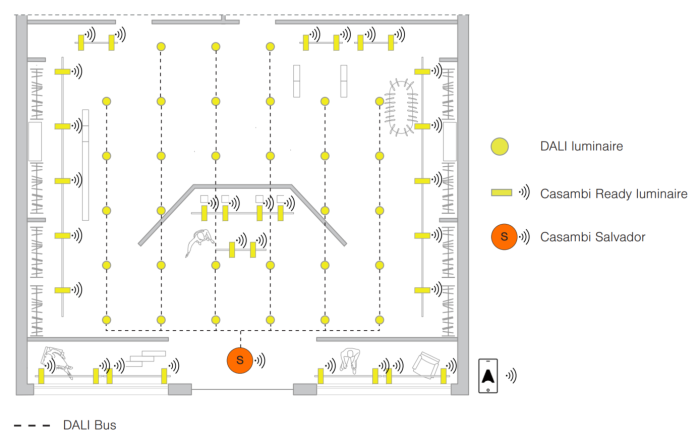

Ứng dụng chiếu sáng bán lẻ DALI master Salvador Casambi SAL-1064

Sơ đồ trên là hệ thống điều khiển chiếu sáng bán lẻ. Khi kết nối đường dây DALI hiện có với một bộ Salvador, bạn có thể điều khiển độc lập 64 đèn qua ứng dụng Casambi. Bằng cách này, các đèn DALI sẽ trở thành một phần của mạng lưới kết hợp Casambi, bao gồm cả đèn DALI, đèn Casambi Ready và các thiết bị khác trong hệ sinh thái Casambi.

Kết luận

SAL-1064 là lựa chọn cho công trình cần kiểm soát tối đa 64 driver DALI từ 1 bus, khai thác toàn bộ capacity của DALI bus theo IEC 62386. Phù hợp nhất với kho công nghiệp, trường học nhiều phòng và retail track quy mô lớn. Nhiều SAL-1064 có thể kết hợp trong 1 Casambi Evolution network cho hệ thống multi-zone lên đến 250 node tổng.

Hotline 0918.918.755 | Email: sales@knxstore.vn

Câu hỏi thường gặp

Phần cứng và firmware hoàn toàn giống nhau. SAL-1064 cho phép discovery tối đa 64 address thay vì 32. Khi kết nối nhiều driver hơn giới hạn của model và chạy Discovery, app sẽ báo "too many drivers" và dừng. SAL-1064 là lựa chọn khi 1 bus vật lý có 33–64 driver.

Có, với điều kiện mỗi SAL-1064 kiểm soát 1 bus DALI riêng biệt. 2 SAL-1064 + 128 driver = 130 node, còn 120 node cho sensor và switch. Nhiều SAL-1064 trong cùng network cho phép toàn bộ network Casambi chia sẻ scene, group và logic automation xuyên suốt các bus DALI.

Chia thành 2 bus vật lý riêng, mỗi bus tối đa 64 driver, mỗi bus 1 SAL-1064. Cả 2 SAL-1064 tham gia cùng 1 Casambi network, cho phép tạo scene và group kết hợp driver từ cả 2 bus.

Có. D4i driver kết nối với SAL-1064 cung cấp energy metering và diagnostic data cho từng driver riêng biệt. Dữ liệu này truyền qua Casambi mesh đến CGW-001 Cloud Gateway, rồi lên Casambi Cloud API cho BMS hoặc hệ thống phân tích bên thứ ba.

PSU DALI tiêu chuẩn 250mA là đủ nếu tổng dòng bus (SAL-1064 + tất cả driver) không vượt 250mA. Thực tế với DT6 driver tiêu thụ 2–3mA/driver, 64 driver dùng khoảng 128–192mA dòng bus, cộng SAL-1064 khoảng 5–30mA, tổng vẫn trong 250mA với PSU 250mA. Với D4i driver có PSU tích hợp, phải tắt D4i PSU không dùng.

Mỗi SAL-1064 cập nhật firmware riêng lẻ qua app, không truyền qua mesh. Trong network có nhiều SAL-1064, mỗi thiết bị phải được cập nhật trực tiếp. Thiết bị Casambi standard (CBU, sensor) phải đặt trong tầm reach của thiết bị standard khác vì SAL-1064 không relay Casambi standard firmware.
