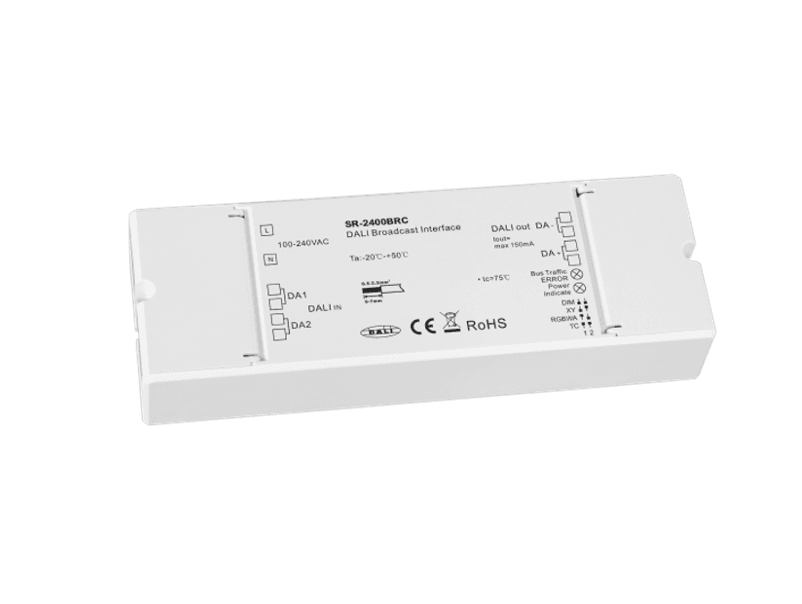

SR-2400BRC DALI Broadcast Module Mở Rộng Khả Năng Chiếu Sáng DALI Không Giới Hạn Địa Chỉ

Mỗi DALI bus chỉ có 64 địa chỉ. Công trình lớn với hàng trăm driver LED thường vượt giới hạn này. SR-2400BRC giải quyết bài toán mở rộng bằng cách tiêu thụ chỉ 1 địa chỉ trên main bus nhưng điều khiển được đến 64 driver trên sub-circuit qua DALI Broadcast.

SR-2400BRC là DALI Broadcast Module, nhận DT6 hoặc DT8 commands từ DALI main circuit, forward broadcast toàn bộ sang sub-circuit. Tích hợp sẵn DALI PSU 150mA cấp nguồn cho sub-circuit. 4 mode hoạt động chọn qua DIP switch: DIM (DT6), XY, RGBWA, Tc (cả 3 là DT8).

SR-2400BRC trong hệ sinh thái DALI-2

SR-2400BRC đóng vai trò DALI Broadcast Repeater và Power Supply trong hệ thống. Trên DALI main circuit, module chiếm 1 địa chỉ DALI và hoạt động như 1 control gear. Nhận lệnh DT6/DT8 từ controller, forward 100% lệnh đó sang toàn bộ thiết bị trên DALI OUT (broadcast).

Kết quả: controller chỉ cần gửi 1 lệnh đến địa chỉ của module, toàn bộ 64 driver trên sub-circuit nhận lệnh đó đồng thời. Không cần gán địa chỉ riêng cho từng driver trên sub-circuit, tiết kiệm đáng kể thời gian commissioning cho zone chiếu sáng đồng nhất.

Điểm quan trọng về architecture: mains power supply, DALI IN và DALI OUT được isolated hoàn toàn với nhau. An toàn khi tích hợp vào hệ thống có nhiều circuit.

Nguyên lý hoạt động và giới hạn

Hoạt động: Controller gửi lệnh DT6 (ví dụ DALI arc level 50%) đến địa chỉ của module. Module nhận lệnh và broadcast sang tất cả driver trên DALI OUT. Tất cả 64 driver (hoặc ít hơn nếu sub-circuit nhỏ hơn) dim xuống 50% đồng thời.

Giới hạn: Toàn bộ driver trên sub-circuit nhận cùng một lệnh. Không thể điều khiển riêng từng driver trong sub-circuit qua module này. Đây là trade-off cốt lõi: đơn giản và mở rộng được nhưng mất khả năng addressing riêng lẻ.

Với zone chiếu sáng đồng nhất (ví dụ toàn bộ đèn downlight trong phòng họp lớn, đèn LED strip trang trí theo cùng pattern), giới hạn này không phải vấn đề. Với zone cần điều khiển từng đèn riêng, cần DALI-2 application controller với addressing đầy đủ.

4 chế độ hoạt động: DT6 và DT8

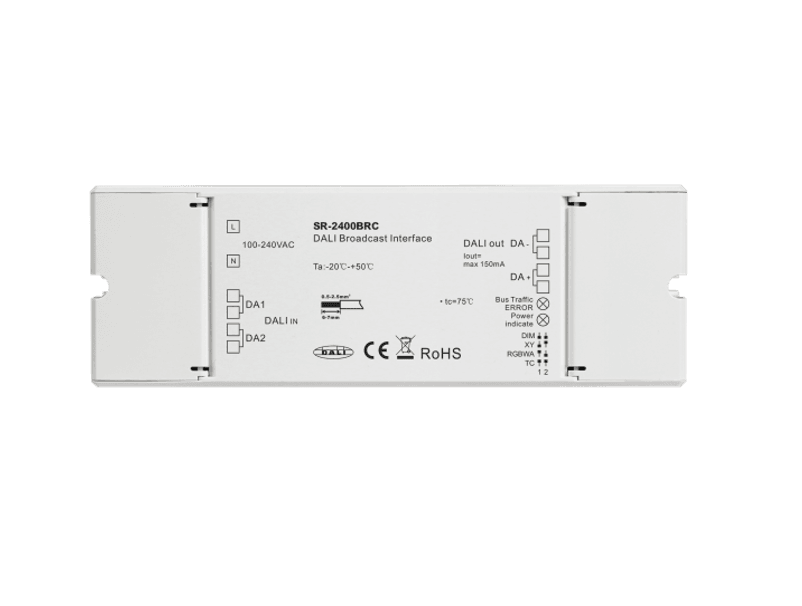

Chọn chế độ qua DIP switch trên mặt module trước khi lắp đặt.

Mode DT Type Ứng dụng
DIM (DT6) DT6 LED modules Dimming đèn LED đơn màu
XY DT8 Colour (XY colour space) Chiếu sáng màu theo CIE XY
RGBWA DT8 Colour (RGBWA) Đèn RGBWA 5 kênh
Tc DT8 Colour (CCT) Điều chỉnh nhiệt độ màu

Mỗi module chỉ chọn 1 chế độ. Nếu hệ thống cần cả DIM zone và RGBW zone, lắp 2 module riêng biệt, mỗi module điều khiển 1 sub-circuit.

Thiết kế multi-module: mở rộng không giới hạn

Nhiều SR-2400BRC kết nối song song trên cùng DALI main circuit, mỗi module dùng 1 địa chỉ riêng, tạo nhiều sub-circuit độc lập:

  • Module 1 (DT6, địa chỉ 01): điều khiển 64 đèn downlight trong khu A
  • Module 2 (RGBWA, địa chỉ 02): điều khiển 64 đèn LED strip RGBW trong khu B
  • Module 3 (Tc, địa chỉ 03): điều khiển 64 đèn panel CCT trong khu C

Controller chỉ cần 3 địa chỉ trên main bus nhưng điều khiển được 192 driver. Thực tế với DALI bus 64 địa chỉ, có thể tạo tối đa 64 sub-circuit, mỗi sub-circuit có đến 64 driver. Tổng số driver có thể điều khiển: lên đến 64 x 64 = 4,096 driver từ 1 DALI main bus.

Lưu ý cáp: main circuit max 300m với 1.5mm², sub-circuit max 300m với 1.5mm². Hai tuyến cable hoàn toàn độc lập.

Sơ đồ kết nối

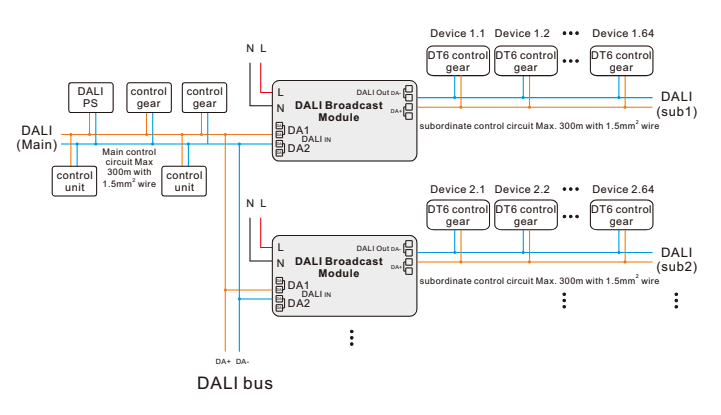

Khi công tắc DIP được đặt ở chế độ DT6 DIM (DIP 1: OFF; DIP 2: OFF)

Sơ đồ kết nối

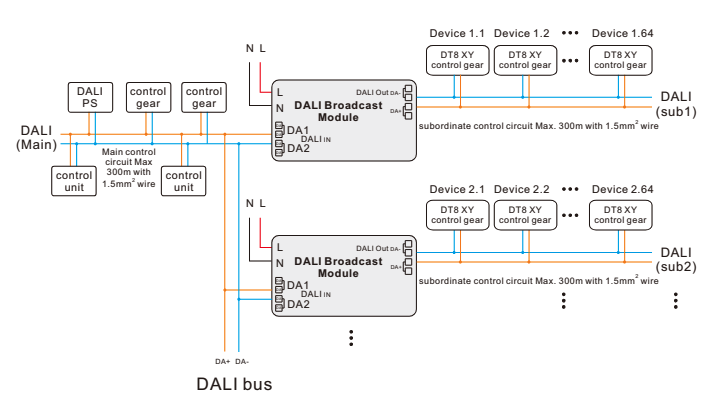

Khi công tắc DIP được đặt ở chế độ DT8 XY (DIP 1: OFF; DIP 2: ON)

Sơ đồ kết nối

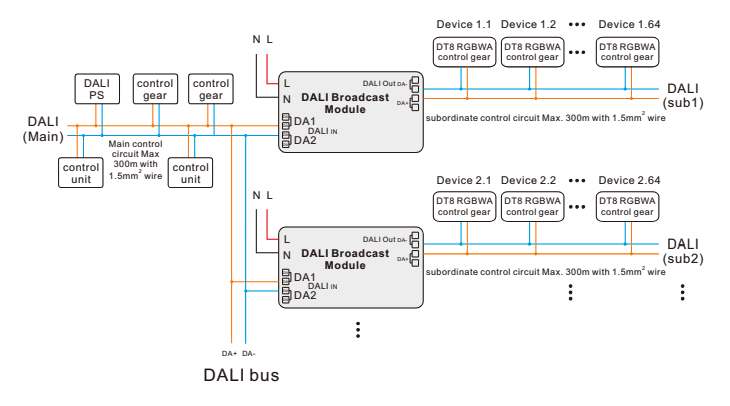

Khi công tắc DIP được đặt ở chế độ DT8 RGBWA (DIP 1: ON; DIP 2: OFF)

Sơ đồ kết nối

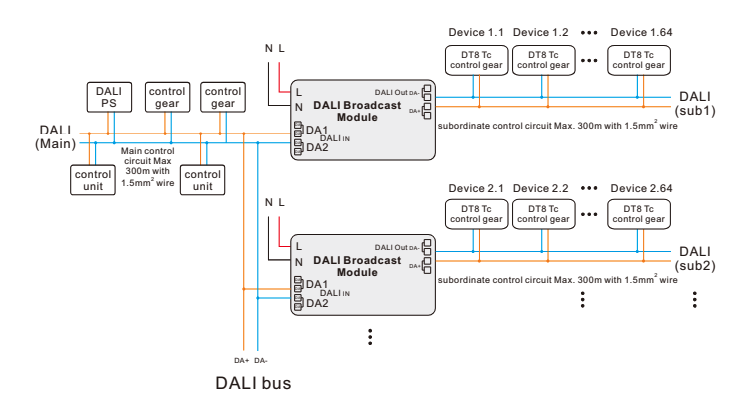

Khi công tắc DIP được đặt ở chế độ DT8 Tc (DIP 1: ON; DIP 2: ON)

Sơ đồ kết nối

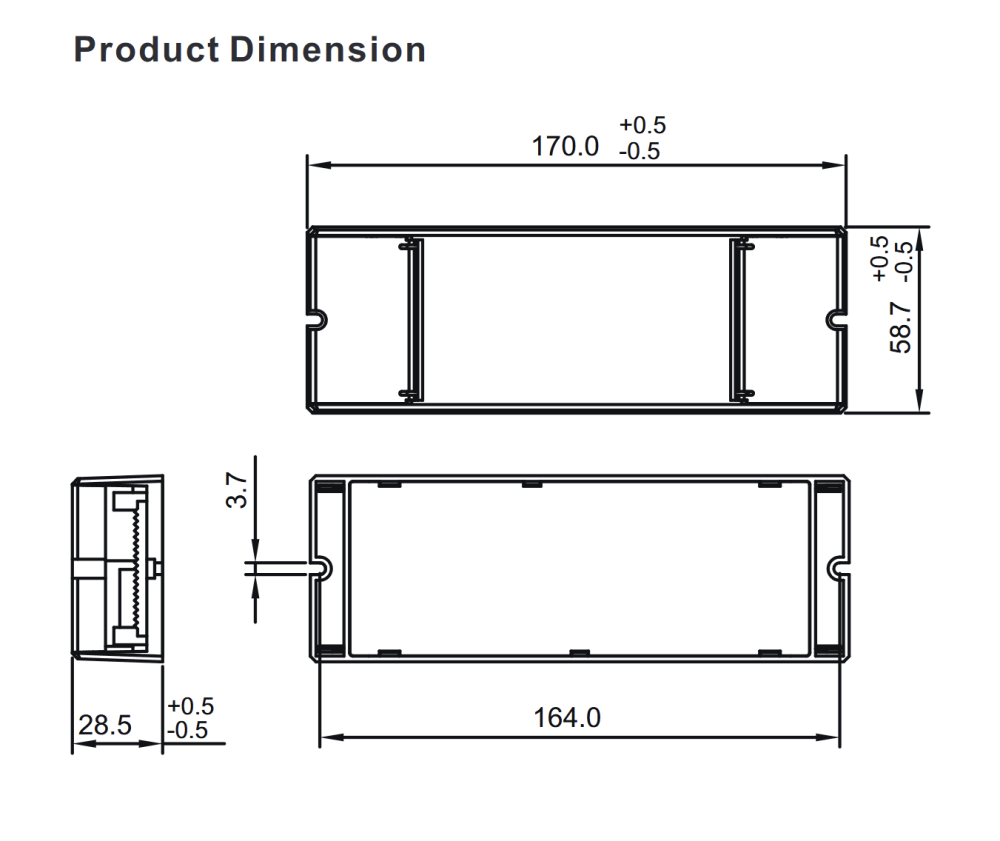

Lưu ý lắp đặt

  • Module lắp trần (ceiling mount), không phải DIN rail. Cần xác nhận vị trí lắp phù hợp với routing cable đến sub-circuit.
  • Bus traffic error LED và Power indicator LED trên module: giúp troubleshoot nhanh tại công trình khi bus sub-circuit có vấn đề.
  • Error detection: module có built-in error detection và monitoring cho DALI sub-circuit.

Kết luận

SR-2400BRC là giải pháp mở rộng DALI kinh tế khi cần điều khiển số lượng lớn driver LED cùng loại (cùng DT type, cùng scheme) mà không muốn phức tạp hóa addressing. 1 địa chỉ DALI, 1 lệnh, 64 driver phản hồi đồng thời. Trade-off rõ ràng: không điều khiển từng driver riêng lẻ trong sub-circuit. Phù hợp cho zone chiếu sáng đồng nhất, không phù hợp cho zone cần zoning chi tiết. KNXStore phân phối SR-2400BRC và tư vấn thiết kế topology DALI cho công trình quy mô lớn.

Câu hỏi thường gặp

Có về nguyên tắc. Module nhận lệnh DT6/DT8 từ main circuit bất kể controller là DALI hay DALI-2. Tuy nhiên, driver trên sub-circuit không được địa chỉ hóa qua controller, chỉ nhận broadcast. Nếu controller cần giám sát từng driver riêng lẻ, cần kiến trúc khác.

Không khuyến nghị. Mode DIP switch quyết định loại lệnh forward. Nếu chọn RGBWA mode, module chỉ forward DT8 RGBWA commands. Driver DT6 trên cùng sub-circuit sẽ nhận lệnh DT8 và có thể không phản hồi đúng hoặc bỏ qua. Nên tách riêng DT6 zone và DT8 zone thành các sub-circuit khác nhau.

Có, bằng DALI group address trên main circuit. Gán cả 2 module vào cùng 1 group, controller gửi lệnh đến group address, cả 2 module nhận lệnh và broadcast sang sub-circuit của mình đồng thời.
