Bộ điều khiển động cơ rèm/relay tiêu chuẩn DALI-2 - DX010

UIT DX010: Một Module DALI-2, Ba Chế Độ – Relay 2 Kênh Hoặc Điều Khiển Motor Rèm

DX010 không chỉ là bộ điều khiển rèm. Trên cùng một bo mạch có 2 relay latching và 2 jumper cấu hình (R14, R15), cho phép dùng DX010 theo 3 cách: đóng cắt 2 tải độc lập (2 địa chỉ DALI), đóng cắt 2 tải đồng bộ (1 địa chỉ), hoặc điều khiển motor rèm mở/đóng với interlock FR/RR. Xuất xưởng mặc định ở chế độ Motor (rèm).

Khác với DC292 (bridge DALI sang RS485 cho motor Dooya/A-OK), DX010 xuất tiếp điểm relay vật lý, nên không phụ thuộc protocol của hãng motor.

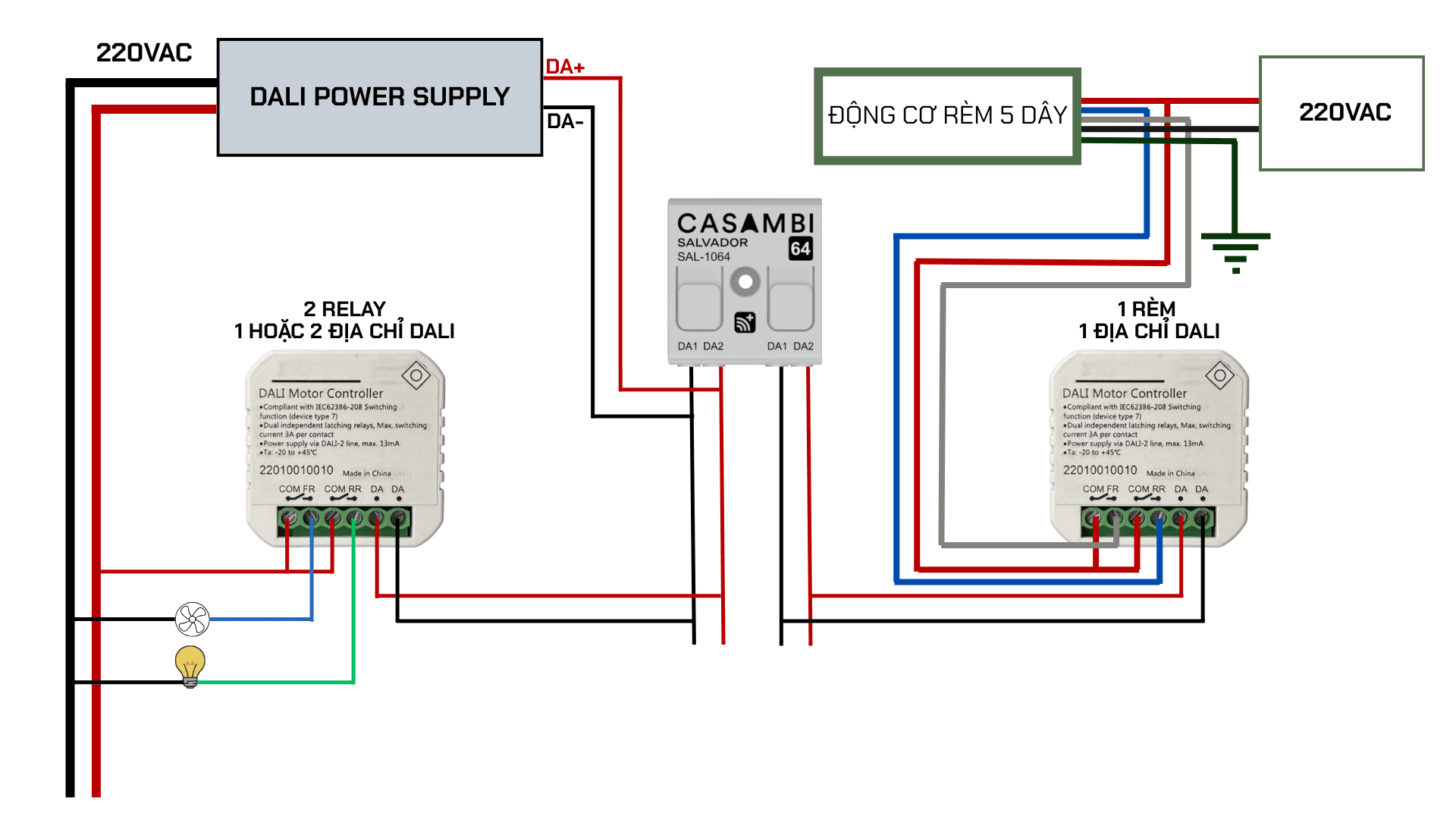

3 Chế Độ Cấu Hình Bằng Jumper R14 / R15

R14R15Chế độSố địa chỉ DALIInterlock FR/RRHởHở2 relay độc lập2KhôngNối tắtHở2 relay đồng bộ1KhôngNối tắtNối tắtMotor controller (mặc định xuất xưởng)1Có

Lưu ý khi triển khai:

• DX010 xuất xưởng ở chế độ Motor (rèm), dùng ngay cho motor rèm không cần can thiệp.
• Chế độ được chọn bằng cầu hàn (solder jumper) trên PCB, không chỉnh qua phần mềm. Muốn dùng làm relay 2 kênh cần báo khi đặt hàng; đổi chế độ tại công trường phải mở vỏ và hàn lại.
• Tổ hợp R14 hở + R15 nối tắt không có trong tài liệu hãng. Không sử dụng.
• Interlock chỉ có ở chế độ Motor. Ở 2 chế độ relay, hai tiếp điểm có thể đóng cùng lúc. Tuyệt đối không đấu motor rèm vào DX010 đang ở chế độ relay: nếu hai relay đóng đồng thời, motor nhận cùng lúc lệnh lên và xuống.

Chế Độ Motor: FR/RR Cho Motor Rèm AC 4 Dây

Ở chế độ Motor, DX010 điều khiển rèm theo 2 lệnh mở / đóng (không điều khiển theo % vị trí), phù hợp motor rèm AC loại 4 dây (L-up, L-down, N, PE) có công tắc hành trình (limit switch) tích hợp, đây là cấu hình phổ biến của motor tubular và motor rèm ray.

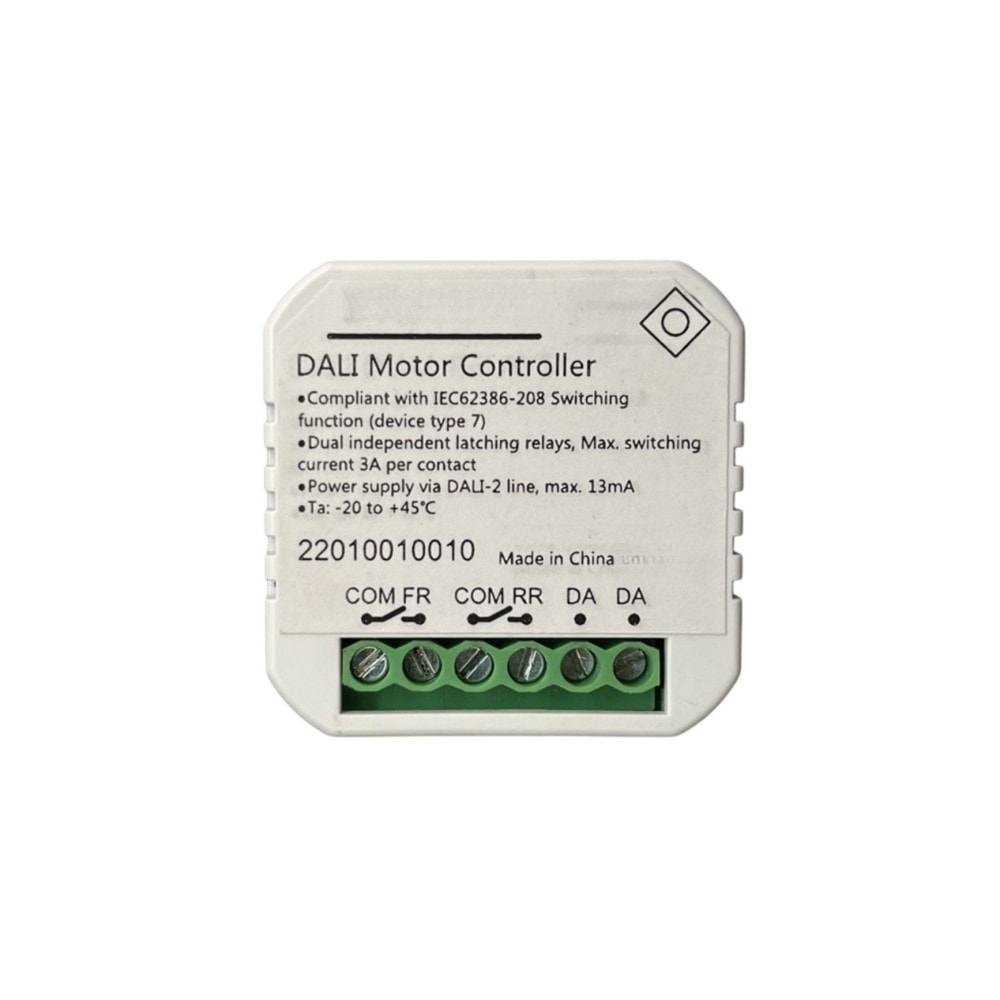

Thứ tự terminal trên nhãn, từ trái sang phải: COM – FR – COM – RR – DA – DA. FR và RR là tiếp điểm thường mở (NO).

TerminalĐấu nối (chế độ Motor)COM (relay 1)Pha L 230VACFRDây "lên / mở" của motorCOM (relay 2)Pha L 230VACRRDây "xuống / đóng" của motorDA, DADALI bus

N và PE đấu thẳng từ nguồn đến motor, không đi qua DX010.

Giới hạn cần biết:

• Không dùng cho motor DC 2 dây đảo chiều bằng đổi cực. Tiếp điểm NO của DX010 chỉ đóng/cắt, không đảo cực.
• Latching relay giữ nguyên trạng thái khi mất bus DALI. Nếu bus mất trong lúc FR hoặc RR đang đóng, motor tiếp tục chạy đến limit switch rồi tự dừng. Vì vậy motor bắt buộc phải có limit switch.
• Rèm đứng yên khi mất điện lưới là nhờ phanh cơ của motor, không phải nhờ relay.
• DX010 không nhận feedback vị trí từ motor. Controller chỉ biết lệnh cuối đã gửi, không biết rèm đang ở bao nhiêu %.

Bus Powered: Không Kéo Dây Nguồn Đến Hộp Rèm

DX010 nhận nguồn hoàn toàn từ DALI bus, tiêu thụ tối đa 13mA. Chỉ cần 2 dây DALI đến vị trí lắp, không kéo thêm dây nguồn 24VDC hay 230VAC cho bản thân DX010.

Lưu ý: Motor rèm vẫn cần nguồn 230VAC riêng. DX010 chỉ là bộ chuyển mạch DALI, không cấp nguồn cho motor.

Tính số DX010 tối đa trên bus MAC131 (PSU tích hợp 250mA):

Max DX010 = (250 - [mA thiết bị khác trên bus]) / 13

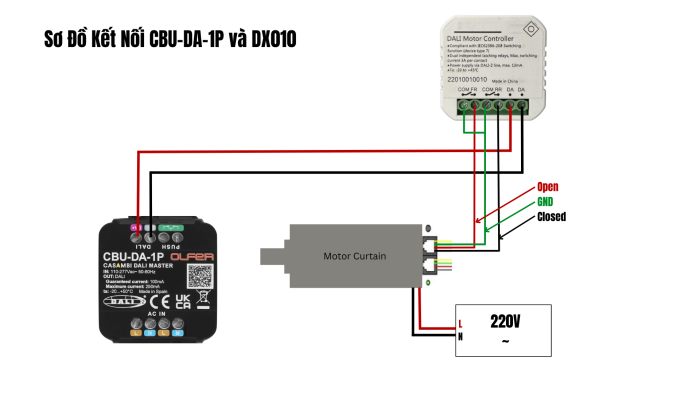

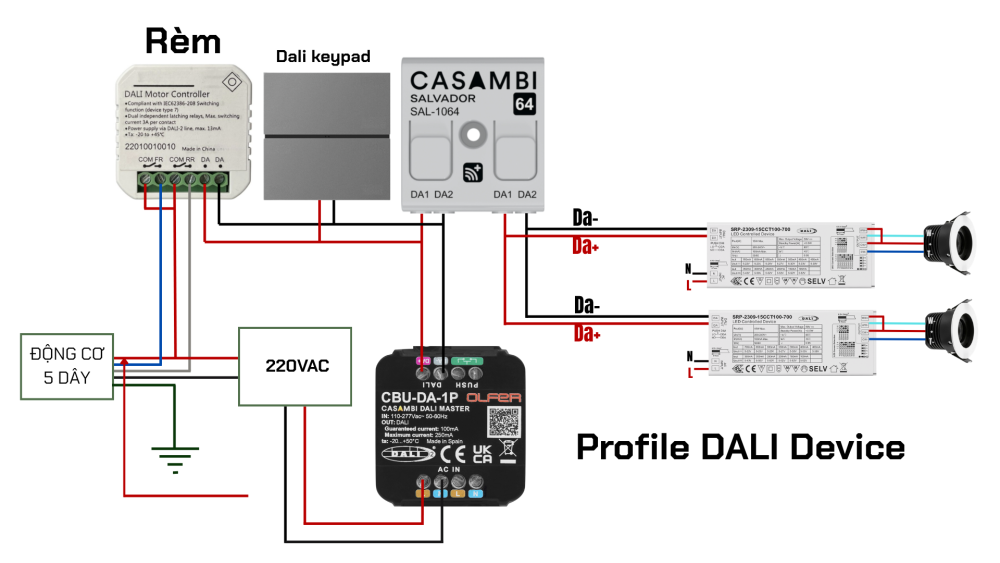

DX010 Với CBU-DA-1P Rèm Trong Hệ Casambi

DX010 tương thích với Casambi CBU-DA-1P (DALI master, 100mA bus PSU). Kết hợp này cho phép:

• Điều khiển rèm qua Casambi app (iOS/Android)
• Đồng bộ rèm với đèn DALI trên cùng bus
• Automation scene: tắt đèn + đóng rèm cùng lúc

Tính số driver tối đa khi có DX010 trên bus CBU-DA-1P:

Max. DALI drivers = (100 - 13) / 2 = 43 driver DT6 tối đa

(Giả sử DX010 tiêu thụ 13mA max, driver tiêu thụ 2mA mỗi cái)

DX010 vs DC292 Chọn Theo Loại Motor

	DX010	DC292
Output	Relay tiếp điểm FR/RR	RS485 protocol
Tương thích motor	Mọi motor 3A up/down	Dooya và A-OK RS485 only
Lắp đặt	Tiếp điểm nối thẳng vào motor	Dây RS485 đến motor
Cấu hình	Không cần software motor	Cần software Dooya/A-OK để set ID
Position control	Không (chỉ up/stop/down)	Có (stroke 0-100% via DALI level)
Motor Dooya/A-OK	Hoạt động (via tiếp điểm)	Native (via RS485)

Khi Nào Nên / Không Nên Chọn DX010

Kết Luận
