UIT IOT MCR281 Module Relay DALI 8 Kênh 16A Điều Khiển Relay-DALI Từ Bus DALI-2
Không phải tải nào trong tòa nhà cũng là DALI driver. Quạt thông gió nhà vệ sinh, motor màn chiếu, đèn huỳnh quang không dimmer, điều hòa mini split: tất cả cần bật tắt theo lịch hoặc sensor nhưng không có DALI interface. MCR281 là cầu nối giữa DALI bus và những tải đó. 8 relay 16A, mỗi relay nhận lệnh từ DALI bus qua địa chỉ riêng, đóng cắt tải độc lập.

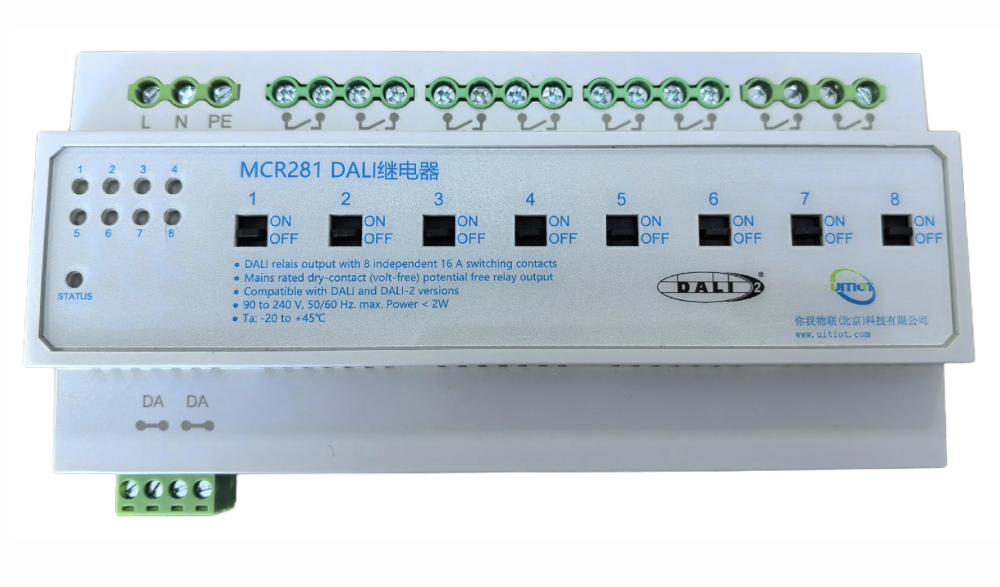

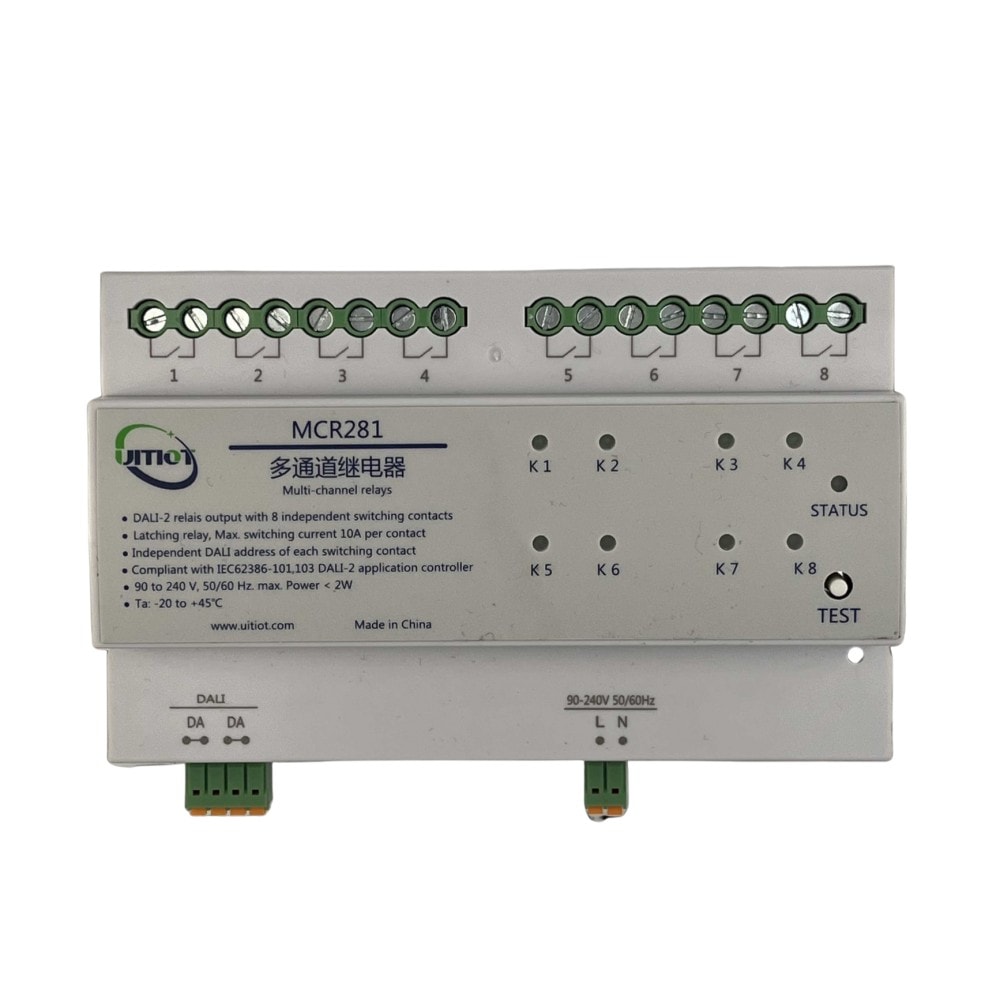

MCR281 (mã catalog LDALI-RM8-16A) thuộc dòng megaSCENE của UIT IOT, lắp DIN35 rail trong tủ điện. Relay dry-contact (volt-free), manual override switch từng kênh, chịu inrush từ LED fixture và motor. Tương thích toàn bộ DALI-2 Application Controller trên thị trường.
Điều Khiển On/Off-DALI Từ DALI Bus Vai Trò Của MCR281
Trong hệ thống DALI-2 đầy đủ, Application Controller (MAC131, Helvar 905, SR-GW-EDA) giao tiếp với DALI driver theo IEC 62386. Nhưng thực tế công trình luôn có tải không thuộc DALI:
| Loại Relay-DALI | Yêu cầu | Giải pháp với MCR281 |
|---|---|---|
| Quạt thông gió WC, pantry | Bật khi có người, tắt sau delay | Relay kênh X liên động với DALI sensor |
| Motor màn chiếu / projection screen | ON/OFF theo lịch hoặc lệnh | Relay kênh Y nhận DALI group command |
| Đèn ngoài trời, đèn kho không dimmer | Bật tắt theo lịch tòa nhà | Relay kênh Z theo DALI scene |
| AHU, FCU, điều hòa mini | Bật theo occupancy zone | Relay kênh W nhận lệnh từ DALI sensor |
MCR281 đưa toàn bộ những tải này vào vận hành cùng hệ DALI-2, không cần BMS riêng hay relay thông thường chạy bằng timer cơ học.
8 DALI Address Độc Lập Linh Hoạt Group Và Scene
MCR281 có 8 relay, mỗi relay được assign 1 DALI short address riêng (0-63). Đây là điểm khác biệt so với relay module đơn giản chỉ dùng 1 address cho cả module.
Với 8 address độc lập, kỹ sư có thể:
- Group khác nhau: Relay 1-4 vào Group 10 (quạt tầng 2), Relay 5-8 vào Group 11 (quạt tầng 3), nhận lệnh bật tắt riêng biệt từ controller
- Scene khác nhau: Scene "Họp" bật relay màn chiếu, scene "Nghỉ" tắt tất cả; cùng 1 module nhưng từng kênh phản hồi scene khác nhau
- Liên động với sensor: DALI occupancy sensor phát hiện người ở tầng 2, gửi lệnh đến Group 10, chỉ quạt tầng 2 bật
8 relay tiêu thụ tổng cộng 16mA từ DALI bus (2mA mỗi relay). Cần tính vào tổng dòng khi sizing PSU.
Tuổi Thọ Relay Theo Loại Tải Điểm Cần Nắm Kỹ
MCR281 có relay 16A nhưng tuổi thọ thực tế phụ thuộc loại tải và tần suất đóng cắt:
| Loại tải | Dòng/Điện áp max | Tuổi thọ chu kỳ | Ghi chú |
|---|---|---|---|
| Tải điện trở (resistive) | 16A 277VAC | 100.000 chu kỳ | Ổn định nhất |
| Tải điện dung (capacitive) | 16A 250VAC | 30.000 chu kỳ | Đèn LED PSU, capacitor bank |
| Tải motor | 16A 250VAC | 30.000 chu kỳ | Quạt, motor cửa, AHU |
| LED fixture (inrush cao) | 16A 277VAC | 6.000 chu kỳ | Inrush cao nhất, hao tiếp điểm nhanh |
Thông số đo tại chu kỳ ON:OFF = 1s:9s. Bật tắt càng nhanh, tuổi thọ càng giảm.
Với tải LED fixture bật tắt nhiều lần mỗi ngày: 6.000 chu kỳ tại ON:OFF=1s:9s chia cho tần suất thực tế. Ví dụ bật tắt 20 lần/ngày thì tuổi thọ relay khoảng 300 ngày. Với tần suất thấp hơn (2-5 lần/ngày) hoặc tải resistive/motor, tuổi thọ thực tế dài hơn nhiều.
Lưu ý quan trọng: MCR281 không có Hybrid Inrush Current (HIC) protection như IR-TEC PPU-109DA. Với tải LED fixture bật tắt nhiều lần, nên cân nhắc dùng relay module có HIC nếu tuổi thọ là yêu cầu nghiêm ngặt.
Dry-Contact Output Và Manual Override Switch
Dry-contact (volt-free) relay output: Tiếp điểm relay MCR281 không mang điện, chỉ là công tắc đóng/mở. Tải phải tự có nguồn mains riêng, relay đóng mạch để tải nhận nguồn. Cách này an toàn khi kết nối với thiết bị có nguồn riêng (AHU, FCU, motor controller) và phù hợp tích hợp với BMS qua dry-contact input.
Manual override switch: Mỗi relay có công tắc vật lý ON/OFF trên mặt module. Kỹ sư có thể test từng relay ngay tại tủ mà không cần DALI bus active hoặc phần mềm. Trong quá trình bảo trì, override switch cho phép bật tắt thủ công không ảnh hưởng cấu hình DALI. Đây là yêu cầu thực tế quan trọng khi vận hành tòa nhà.
Khi Nào Nên / Không Nên Chọn MCR281
Nên chọn MCR281 khi:
- Dự án DALI-2 có mixed load: driver DALI + Relay-DALI (quạt, motor, đèn không dimmer) cần vận hành chung trên 1 hệ thống
- Cần mỗi relay hoạt động độc lập theo group và scene khác nhau (8 address riêng biệt)
- Tải cần bật tắt ít lần mỗi ngày: quạt thông gió, motor màn chiếu, đèn kho
- Muốn manual override switch từng kênh để test và bảo trì tại tủ
- Hệ thống dùng MAC131/MAC132/MAC134 hoặc Helvar 9XX, cần relay module trong cùng DALI bus
Không nên chọn khi:
- Tải LED fixture bật tắt nhiều lần mỗi ngày (trên 10 lần): tuổi thọ relay 6.000 chu kỳ có thể không đủ bền, xem xét relay module có HIC protection
- Cần dim tải (0-100%): MCR281 chỉ là relay ON/OFF, không dim được
- Cần nhiều hơn 8 kênh trên cùng tủ: có thể dùng 2 MCR281 trên cùng DALI bus (16 address)
- Tải cần cách ly hoàn toàn khỏi DALI bus: relay dry-contact đã cách ly về điện, nhưng control vẫn qua DALI
Kết Luận
MCR281 (LDALI-RM8-16A) là giải pháp relay DALI 8 kênh hoàn chỉnh cho dự án có relay-DALI. 8 DALI address độc lập cho phép group và scene linh hoạt, relay 16A dry-contact phù hợp quạt, motor và tải mains thông thường. Manual override từng kênh là lợi thế thực tế khi thi công và bảo trì. Cần lưu ý tuổi thọ relay khi điều khiển LED fixture bật tắt tần suất cao. KNXStore phân phối MCR281 cùng toàn bộ dòng UIT IOT megaSCENE. Liên hệ để tư vấn số module và cách tích hợp vào hệ thống DALI-2 hiện có.
