Trong nhiều dự án chiếu sáng thương mại, không phải tất cả tải đều chạy trên lưới AC 220V. Hành lang kỹ thuật, bãi đỗ xe, cổng tự động, van solenoid 24VDC hay đèn báo DC đều hiện diện song song với lưới điện chính. SI cần relay Casambi có thể xử lý cả hai mà không cần thêm thiết bị chuyển đổi. Đồng thời, trong công trình lớn với nhiều tầng và vách ngăn, phạm vi BLE chuẩn đôi khi không đủ.

CBU-RL-2P của Olfer giải quyết cả hai vấn đề đó. Relay 1 kênh 10A hỗ trợ nguồn AC 110-240V và DC 24V từ cùng một model, tích hợp module CBM tương thích Casambi Long Range network, và có 2 push button input độc lập với cáp dây đến 100m. Sản xuất tại Tây Ban Nha, thiết kế cho môi trường lắp đặt chuyên nghiệp.

CBU-RL-2P là gì và hoạt động như thế nào

CBU-RL-2P nhận lệnh từ Casambi app qua BLE và điều khiển một relay N.O. (thường mở). Relay này switch dây L(in) sang L(out), cấp điện cho tải khi đóng và ngắt khi mở.

Điểm khác biệt so với relay Casambi thông thường là khả năng hoạt động ở hai chế độ nguồn: AC (110-240Vac) và DC (24VDC), chuyển đổi không cần thay model, chỉ cần nối đúng nguồn vào terminal IN. Ở chế độ DC, relay switch dây dương (+) vào tải. Cả hai terminal N (hoặc GND trong DC mode) được bridge bên trong để thuận tiện đấu nối tải.

Module BLE tích hợp là CBM (Casambi BLE Module) hỗ trợ cả Casambi balanced network và Long Range network. Điều này có nghĩa CBU-RL-2P có thể được pair vào long range network để mở rộng phạm vi phủ sóng vượt giới hạn 150m của balanced network thông thường, phù hợp cho nhà kho lớn, bãi đỗ xe nhiều tầng hoặc tòa nhà có kết cấu dày.

Firmware cập nhật OTA qua app, không cần tháo thiết bị.

Fixture profiles và chế độ điều khiển

Bộ điều khiển on/off LED Casambi 1 ngõ ra 10A Dry Contact, 2 ngõ vào nút nhấn Olfer - CBU-RL-2P slide 3

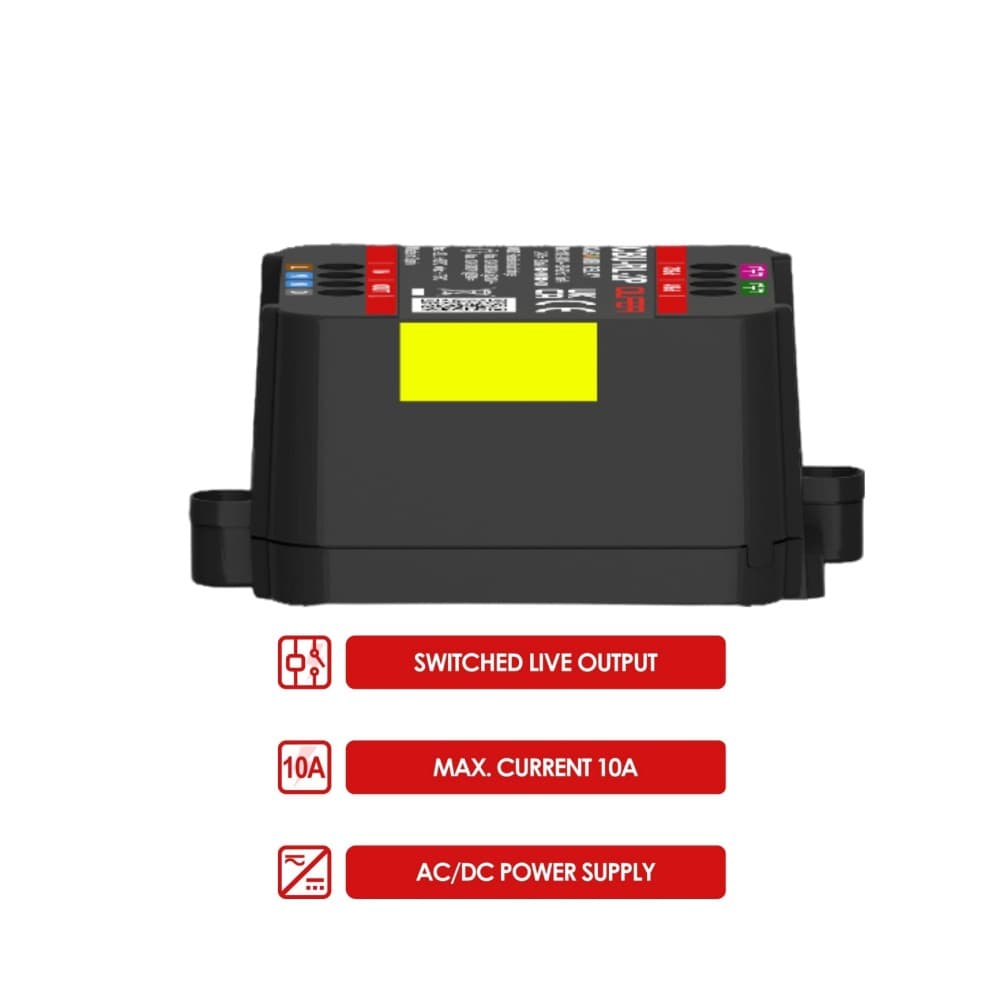

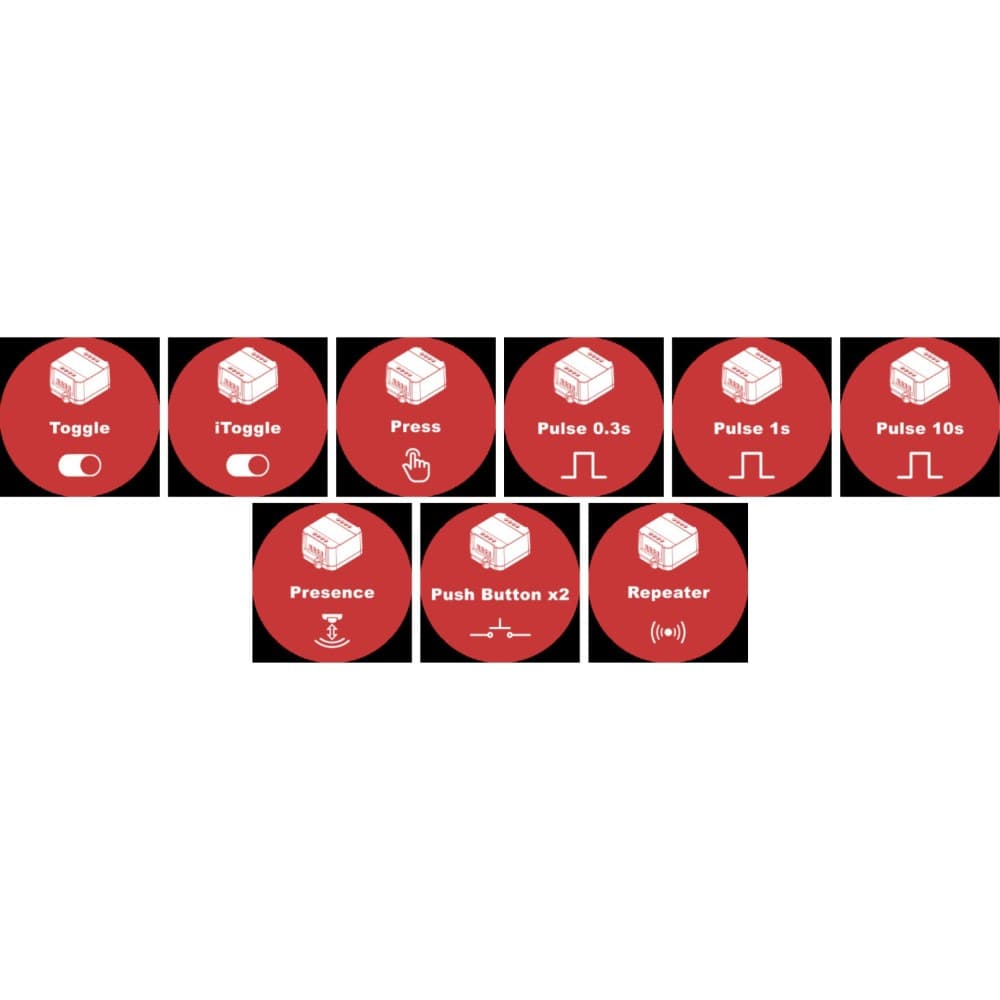

Profile mặc định xuất xưởng là Toggle (#39288): nhấn bất kỳ đèn hoặc slide trong app đều đảo trạng thái relay. Ngoài ra có các profile thực tế khác:

  • iToggle (#39289): relay hoạt động độc lập, tất cả lệnh từ group hoặc scene KHÔNG tác động đến relay. Hữu ích khi muốn thiết bị tự vận hành theo logic riêng mà không bị ảnh hưởng bởi scene chung.
  • Press (#39290): relay đóng khi nhấn giữ, mở ngay khi nhả. Dùng cho khóa điện từ, van, chuông cửa.
  • Pulse 0.3s / 1s / 10s: relay đóng trong khoảng thời gian cố định rồi tự mở. Dùng cho cổng tự động, thang máy, hoặc bất kỳ thiết bị cần xung điều khiển ngắn.
  • Presence: thiết bị hoạt động như presence detector trong Casambi network.
  • Repeater: chỉ làm repeater BLE, không điều khiển tải. Dùng khi cần mở rộng vùng phủ sóng tại một điểm mà không cần thêm tải.

Sơ đồ kết nối và lắp đặt CBU-RL-2P

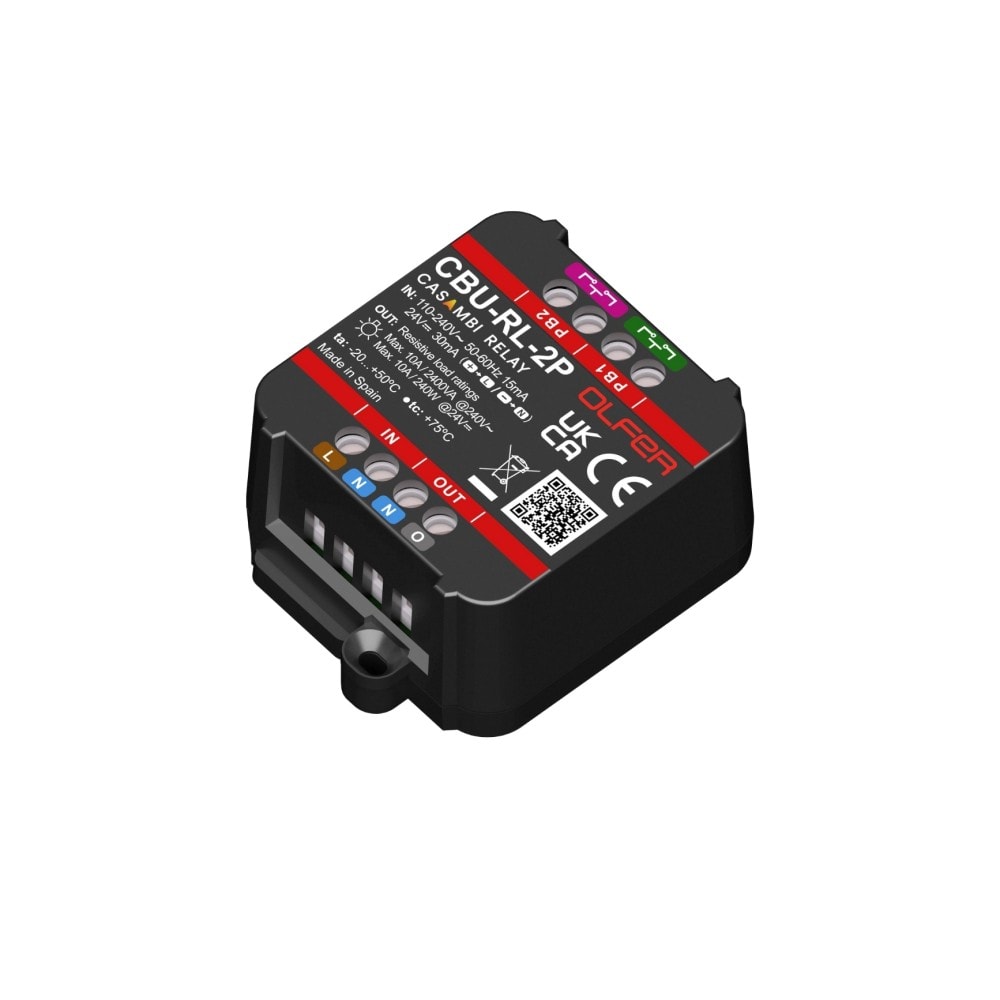

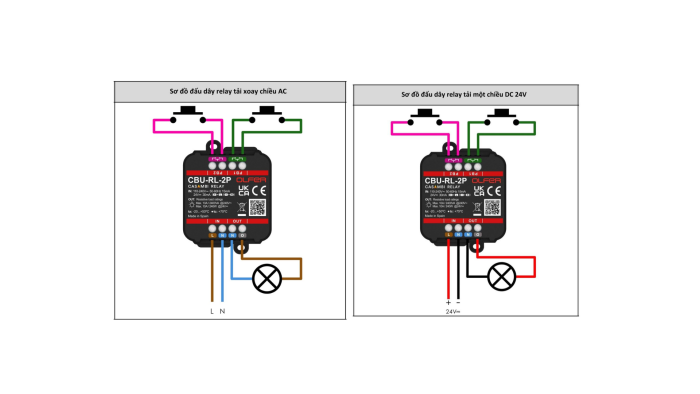

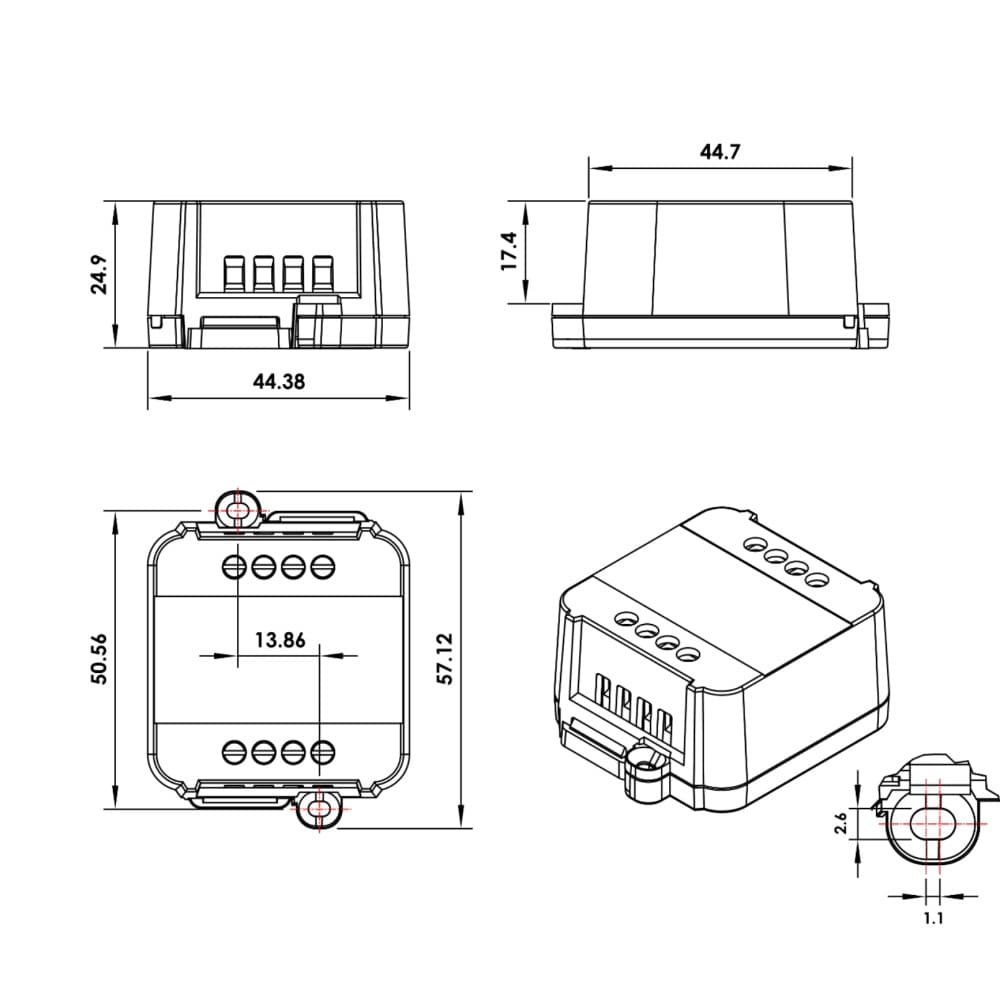

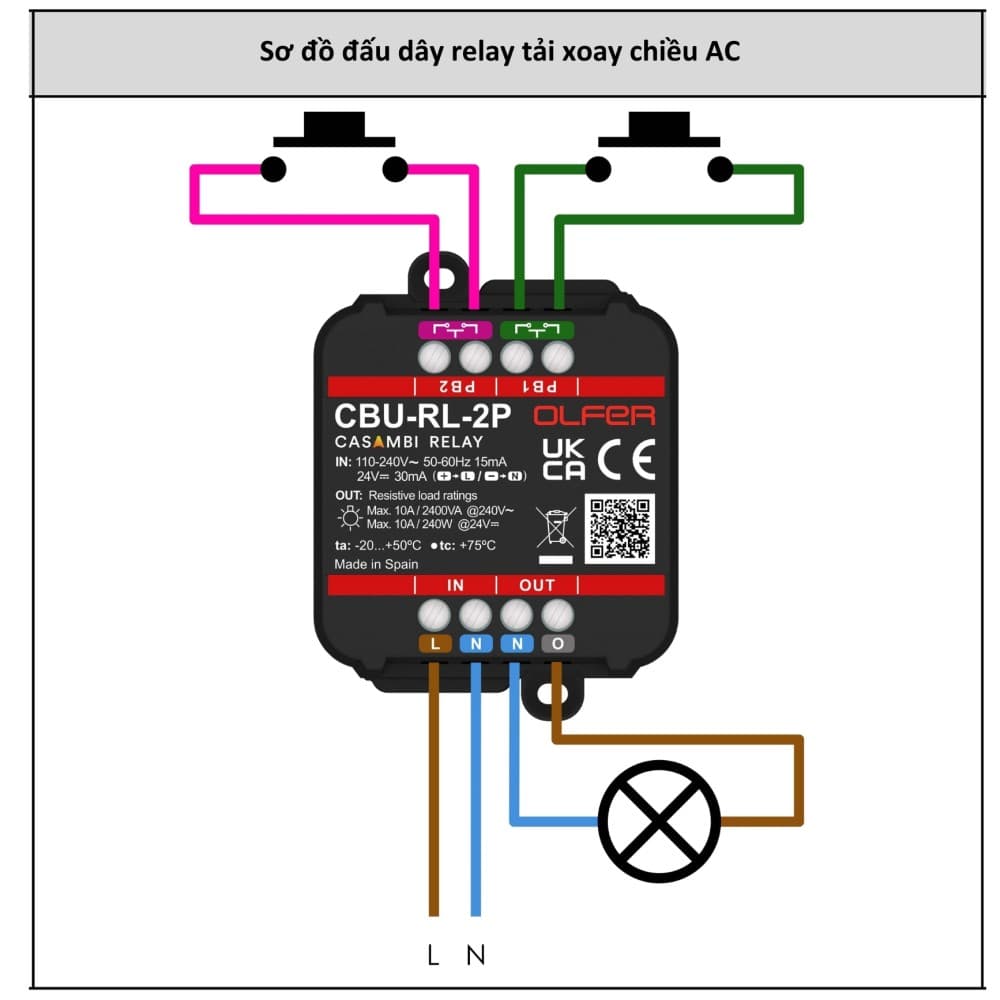

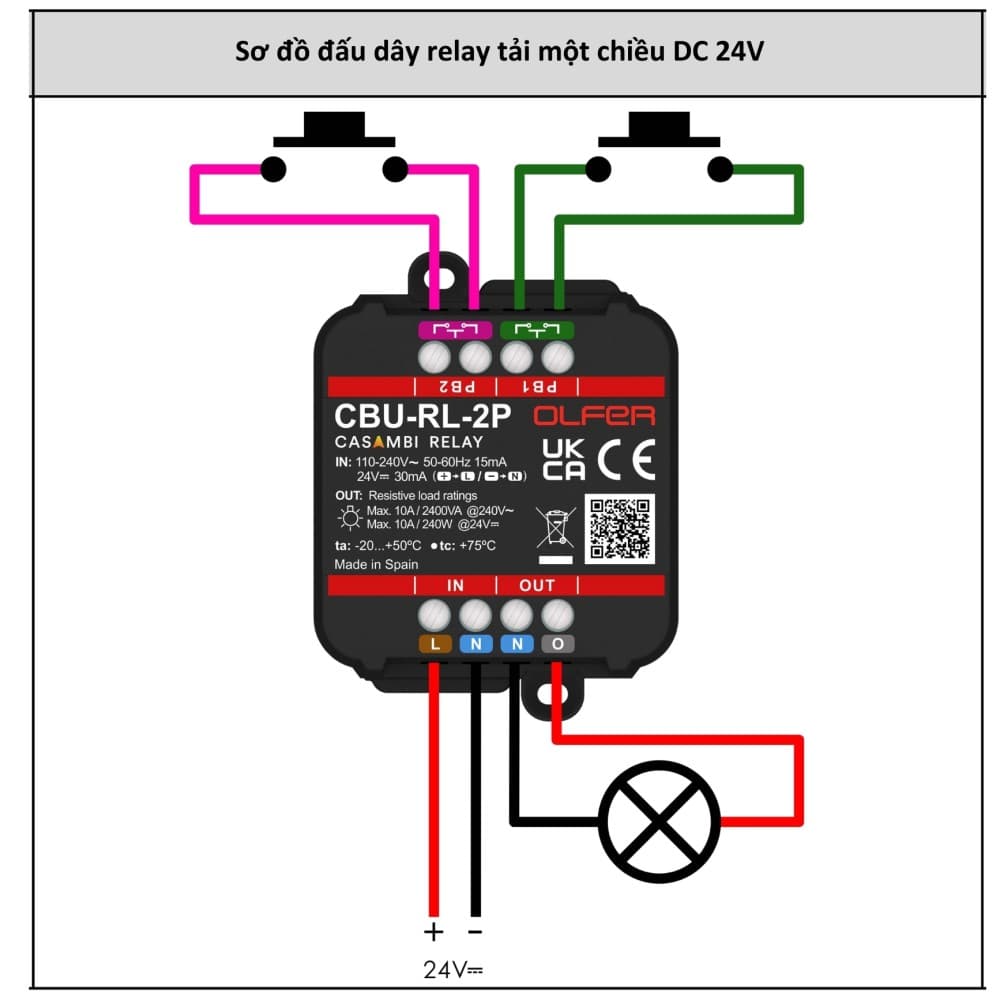

Terminal phía IN (nguồn): L và N cho AC, hoặc + và - cho DC 24V. Terminal phía OUT (tải): L(out) và N(out). Relay luôn switch dây được nối vào L(in). Push button nối vào PB1 và PB2. Không được nối điện áp vào các terminal này, chỉ nối nút nhấn N.O. thông thường.

Cáp push button tối đa 100m. Trong môi trường có nhiều nhiễu điện từ (EMI), nên dùng cáp có lưới chắn (shielded cable) để tránh tín hiệu giả.

Về vị trí lắp đặt: anten của CBU-RL-2P ở phía phải thiết bị. Không lắp trong tủ kim loại kín. Nếu bắt buộc dùng vỏ kim loại (tủ điện, hộp đèn kim loại), cần khoét lỗ thoát sóng RF quanh vị trí anten, kích thước lỗ càng lớn càng tốt và thiết bị đặt càng xa vách kim loại càng tốt.

Nhiệt độ vận hành đến +50°C, cao hơn so với một số relay Casambi khác, phù hợp cho lắp trong tủ điện nhỏ trong môi trường nóng.

Ứng dụng CBU-RL-2P

CBU-RL-2P phù hợp cho mọi điểm bật/tắt không dimmable trong dự án Casambi có yêu cầu chuyên nghiệp: tòa văn phòng, khách sạn, nhà máy, kho hàng, bãi đỗ xe, cổng ra vào. Đặc biệt phù hợp khi:

Dự án có cả tải AC lẫn DC 24V (hệ thống an ninh, van solenoid, bảng điện tự động hóa). Một model CBU-RL-2P xử lý cả hai chế độ, giảm số lượng SKU cần quản lý.

Dự án yêu cầu Long Range Casambi network (nhà kho lớn, tòa nhà nhiều tầng với tường dày). Module CBM trong CBU-RL-2P pair được vào long range network ngay mà không cần gateway hoặc accessory bổ sung.

Chọn profile trước commissioning: đối với cổng và thiết bị kích hoạt theo lệnh, dùng Pulse. Đối với đèn trong nhóm scene, dùng Toggle. Đối với thiết bị cần hoạt động độc lập không bị scene override, dùng iToggle.

Ứng dụng thực tế trong dự án

Trong một tòa nhà văn phòng 8 tầng với Casambi Long Range network, CBU-RL-2P được lắp tại các điểm điều khiển quạt thông gió hành lang (tải AC) và khóa điện từ cửa kính 24VDC (tải DC). Hai loại tải khác nhau, cùng một model relay, pair vào cùng một long range network. Facility manager điều khiển cả chiếu sáng dimming và relay ON/OFF từ cùng một Casambi app, không cần hệ thống điều khiển riêng cho quạt và cửa.

Push button vật lý kết nối vào PB1 gần vị trí cửa, cách thiết bị 30m theo tường, cho phép bảo vệ vẫn có thể dùng nút nhấn cơ học khẩn cấp khi không có điện thoại. Cáp 2 lõi thông thường chạy trong máng cáp sẵn có, không cần lắp đặt thêm cáp điều khiển riêng.

Kết luận

CBU-RL-2P là relay Casambi chuyên nghiệp phù hợp cho dự án cần linh hoạt về nguồn cấp (AC/DC), giữ push button vật lý song song với điều khiển app, hoặc triển khai trong Casambi Long Range network quy mô lớn. Made in Spain, tiêu chuẩn châu Âu, tuổi thọ thiết kế cho môi trường công nghiệp.

Để được tư vấn lựa chọn profile và thiết kế tích hợp CBU-RL-2P vào hệ thống Casambi của dự án, liên hệ: Hotline 0918.918.755 | Email: sales@knxstore.vn

Câu hỏi thường gặp

Vì LED driver có dòng đóng tức thời (inrush current) cao hơn so với đèn sợi đốt. Giới hạn 6A cho LED là để bảo vệ relay khỏi inrush lặp đi lặp lại trong suốt tuổi thọ. Dòng inrush tối đa thiết kế là 120A/20ms; vượt quá có thể gây mài mòn tiếp điểm sớm. Với LED driver tốt có mạch giới hạn inrush, thực tế có thể gần đến 6A hơn.

Tối đa 100m. Trong môi trường có nhiều thiết bị điện từ hoặc cáp chạy song song với cáp nguồn, nên dùng cáp shielded để tránh nhiễu dẫn đến tín hiệu giả (relay tự đóng mở không lệnh).

Long Range network là cấu hình Casambi đặc biệt giúp tăng phạm vi truyền tín hiệu BLE, phù hợp cho không gian rộng hoặc có nhiều vật cản. Thiết bị cần hỗ trợ Long Range (CBU-RL-2P có module CBM đáp ứng yêu cầu này). Balanced network là cấu hình mặc định, đủ cho đa số dự án thương mại thông thường.

Casambi network có thể cấu hình hành vi sau mất điện (powerloss behavior) ở cấp network, không phải cấp thiết bị riêng lẻ. Cài đặt này thực hiện trong Casambi App tại phần network settings.

Có, với điều kiện van solenoid là loại N.O. (thường mở) hoặc N.C. (thường đóng) tương thích với switched positive DC 24V. Relay switch dây dương vào van. Dòng tiêu thụ của van phải ≤6A (giới hạn cho tải loại coil/transformer). Lưu ý thêm diode fly-back song song với cuộn van để bảo vệ relay khỏi voltage spike khi mở tiếp điểm.
