Olfer CBU-2RL-2P - Relay Casambi 2 Kênh Độc Lập, Điều Khiển 2 Zone Từ 1 Node
Mỗi node trong mạng Casambi chiếm một địa chỉ và đóng vai repeater. Trong dự án có hàng chục điểm điều khiển, số lượng node ảnh hưởng trực tiếp đến chi phí vật tư và độ phức tạp trong commissioning. Khi một không gian có hai tải riêng biệt cần bật/tắt độc lập, cách hiệu quả nhất là dùng một thiết bị dual-channel thay vì hai thiết bị single-channel.

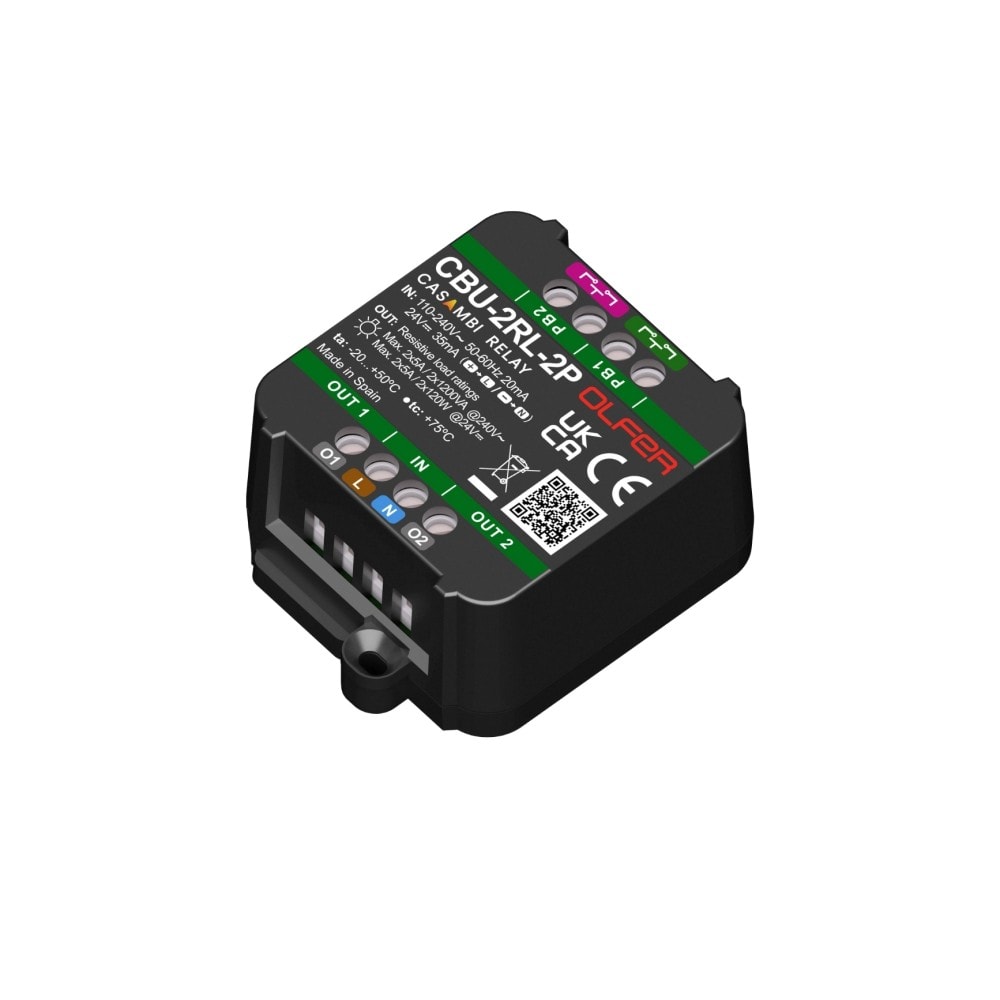

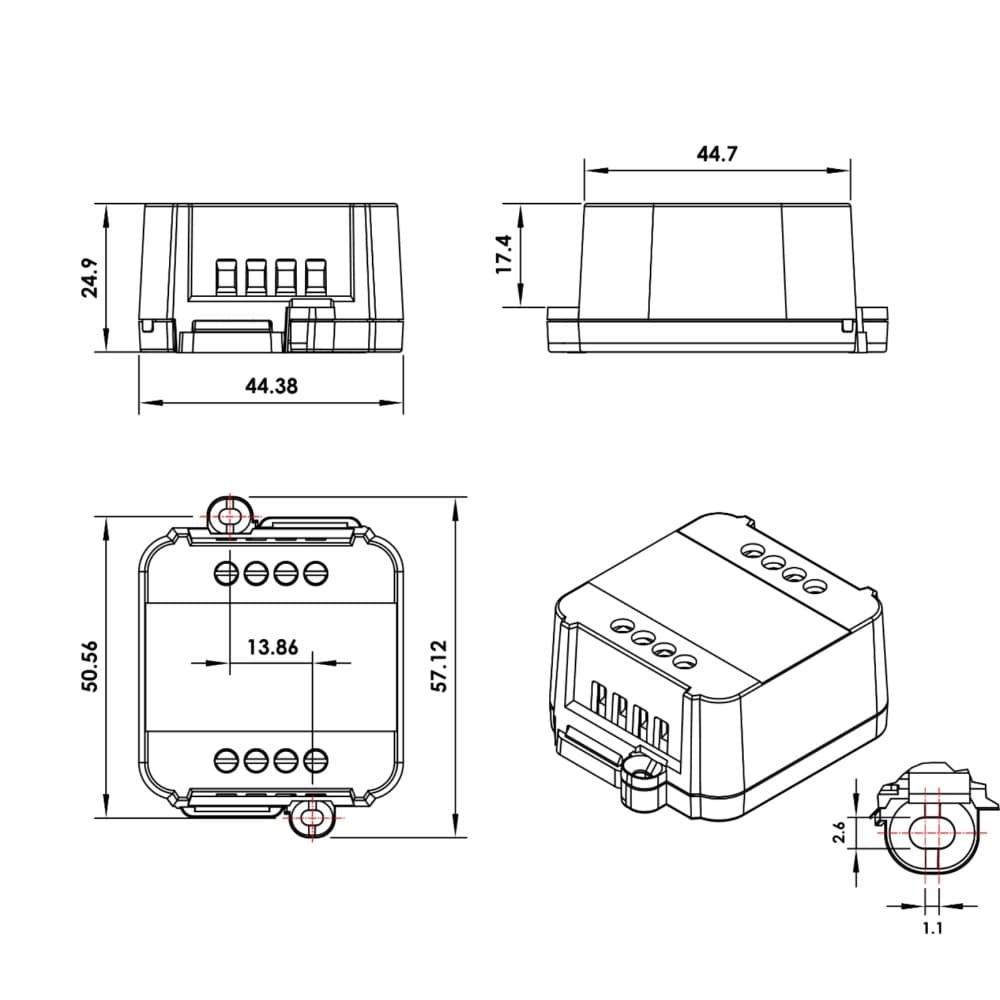

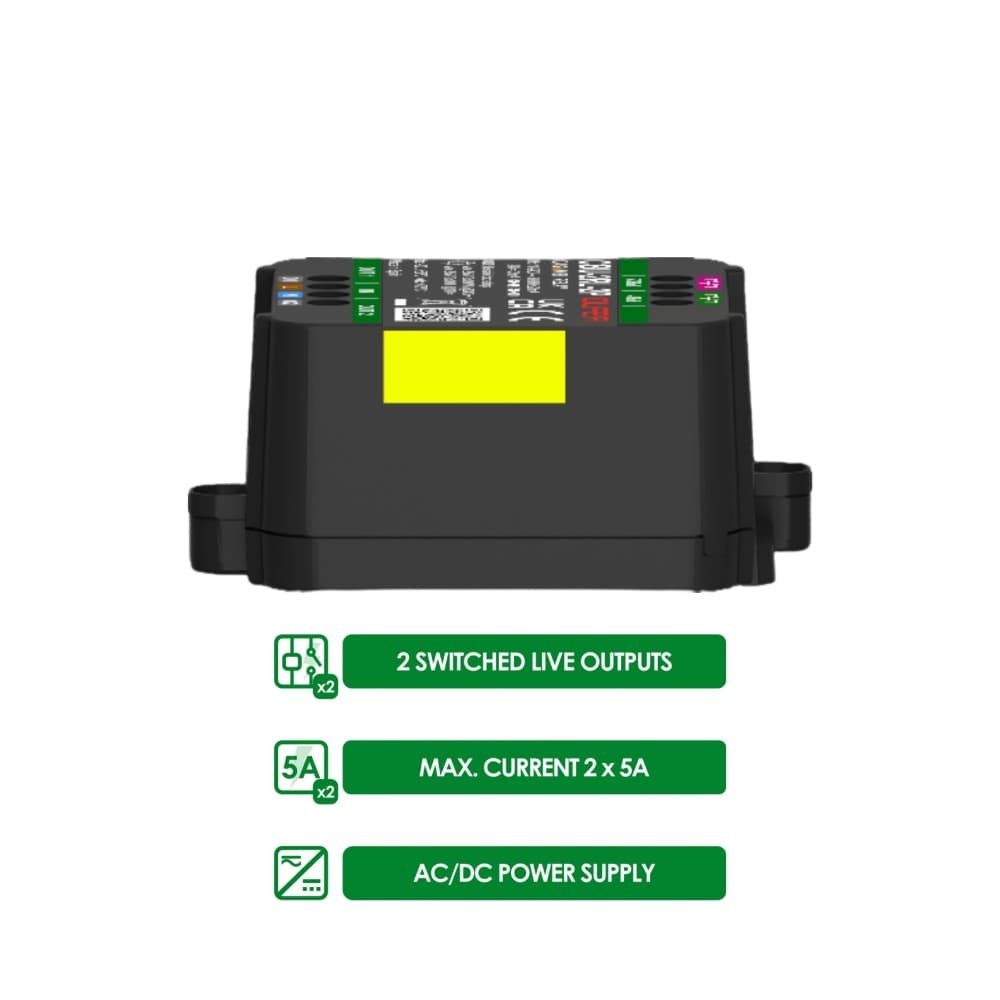

CBU-2RL-2P của Olfer làm đúng điều đó. Hai relay output hoàn toàn độc lập (OUT1 và OUT2) trên cùng một vỏ 44x57mm, mỗi kênh tối đa 5A, hỗ trợ AC và DC 24V. Một Casambi node, hai zone điều khiển, không giảm chức năng so với hai thiết bị riêng lẻ.
CBU-2RL-2P là gì và hoạt động như thế nào
CBU-2RL-2P có hai relay N.O. bên trong, mỗi relay điều khiển một đầu ra switched live độc lập. OUT1 và OUT2 hoạt động hoàn toàn riêng: có thể bật một kênh trong khi kênh kia tắt, hoặc cả hai theo trạng thái khác nhau tùy profile được chọn.
Nguồn cấp cho module điều khiển chỉ cần một: AC hoặc DC 24V nối vào terminal IN. Relay switch tín hiệu từ cùng nguồn đó qua OUT1 và OUT2. Ở chế độ AC, relay switch pha (L). Ở chế độ DC, relay switch dây dương (+).
Mỗi CBU-2RL-2P là một node duy nhất trong mạng Casambi, nhưng xuất hiện trong app với hai element riêng biệt (OUT1 và OUT2), có thể gán vào group khác nhau, scene khác nhau, và đặt timer độc lập nhau.
Fixture profiles: đơn và kết hợp

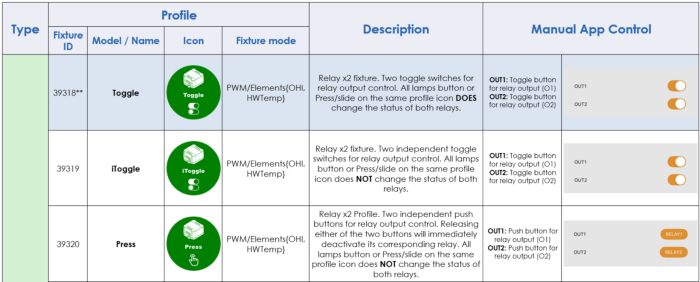

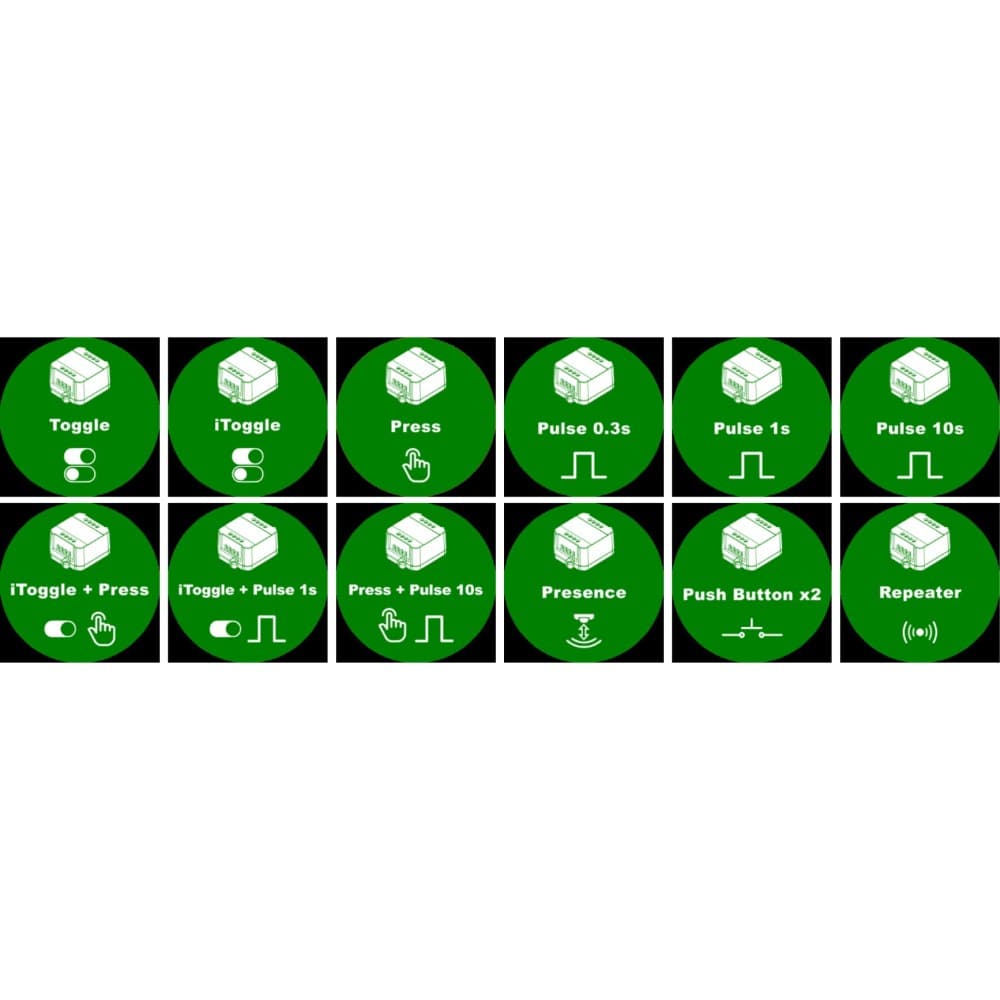

Profile mặc định Toggle (#39318) điều khiển cả hai relay đồng thời. Nhưng điểm mạnh thực sự của CBU-2RL-2P là các profile kết hợp cho phép hai kênh có chế độ điều khiển khác nhau:
iToggle (#39319): hai toggle switch hoàn toàn độc lập. Scene chung KHÔNG tác động đến relay. Dùng khi hai kênh cần logic riêng biệt.
Press (#39320): hai push button độc lập, nhấn = đóng, nhả = mở ngay cả hai relay.
iToggle + Press: OUT1 hoạt động iToggle (bật/tắt giữ trạng thái), OUT2 hoạt động Press (bật khi giữ, tắt khi nhả). Hữu ích khi một kênh điều khiển đèn (giữ trạng thái) và kênh còn lại điều khiển khóa hoặc chuông (chỉ active khi nhấn).
iToggle + Pulse 1s: OUT1 toggle, OUT2 pulse 1 giây. Dùng khi kênh 2 cần kích hoạt tín hiệu ngắn (relay mở cửa, trigger PLC).
Press + Pulse 10s: OUT1 press-to-hold, OUT2 pulse 10 giây. Dùng cho các thiết bị cần xung dài (thang máy, cổng tự động cần thời gian đủ để mở hết).
| Profile | Chức năng |
|---|---|
| Toggle (#39318, mặc định) | Mỗi lần app trigger → đổi trạng thái |
| Independent Toggle | 2 relay toggle độc lập hoàn toàn |
| Press | Relay đóng khi giữ lệnh, mở khi nhả |
| Pulse | Xung ngắn, phù hợp cửa từ, chuông |
| Presence | Kích hoạt theo cảm biến hiện diện |
| Push Buttons | 2 nút nhấn N.O. điều khiển trực tiếp |
| Repeater | Chỉ làm repeater mesh |
Ứng dụng CBU-2RL-2P
CBU-2RL-2P phù hợp nhất khi một vị trí lắp đặt cần điều khiển hai zone/tải hoàn toàn khác nhau. Ưu điểm rõ nhất so với dùng hai CBU-RL-2P riêng lẻ là tiết kiệm một node Casambi (mạng Casambi giới hạn 250 nodes), tiết kiệm chi phí thiết bị và không gian lắp đặt.
Chọn profile kết hợp trước commissioning: quyết định cách hai kênh sẽ hoạt động ảnh hưởng đến profile được nạp. Nếu sau khi commissioning cần đổi profile, thực hiện qua Casambi app (fixture profile update).
Ứng dụng thực tế trong dự án
Trong phòng hội nghị của tòa văn phòng, có hai tải cần điều khiển độc lập: đèn hội trường (không dimmable, tải LED driver AC) và màn chiếu điện (motor AC 220V). Thay vì lắp hai relay riêng, một CBU-2RL-2P đảm nhận cả hai. OUT1 nối vào driver đèn (profile iToggle để scene đèn hội nghị không vô tình tắt màn chiếu), OUT2 nối vào motor màn chiếu (profile Press để màn chỉ hạ xuống khi nhấn giữ nút, tránh hạ nhầm).
Trong bãi đỗ xe nhiều tầng với Casambi Long Range network: mỗi điểm đặt CBU-2RL-2P điều khiển đèn lối đi (OUT1, toggle) và đèn biển báo chỗ trống/đầy (OUT2, được điều khiển từ logic tự động qua scene Casambi). Mỗi node xử lý 2 zone chiếu sáng độc lập, giảm một nửa số node cần thiết cho toàn bộ tầng đỗ xe.

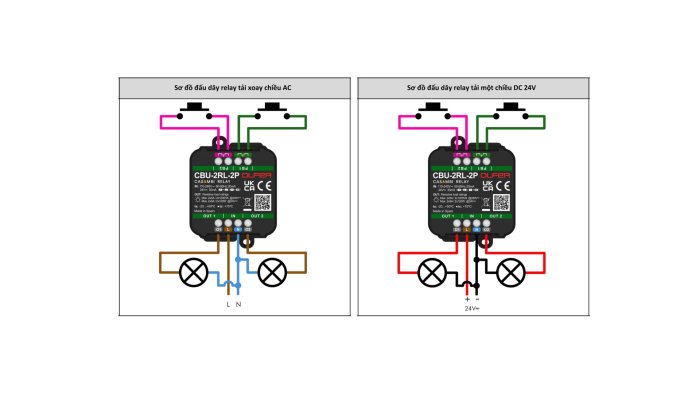

Sơ đồ kết nối và lắp đặt CBU-2RL-2P

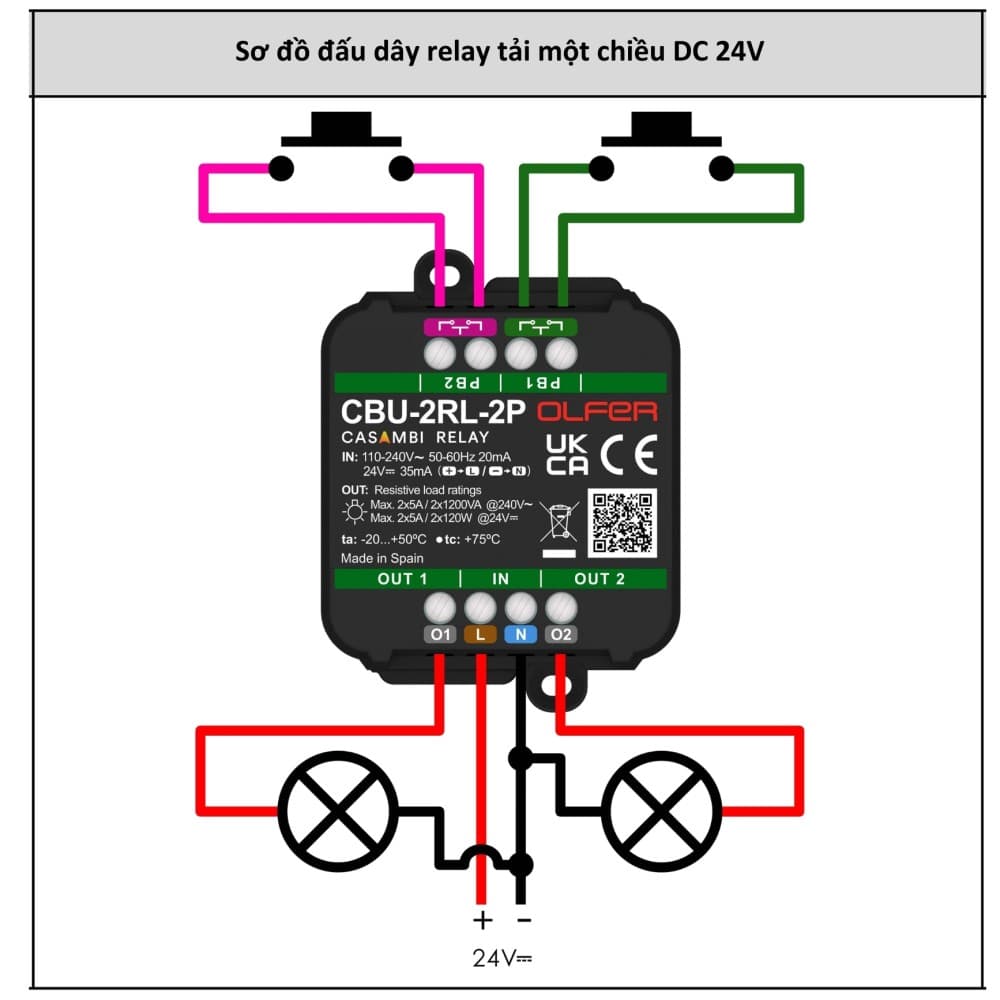

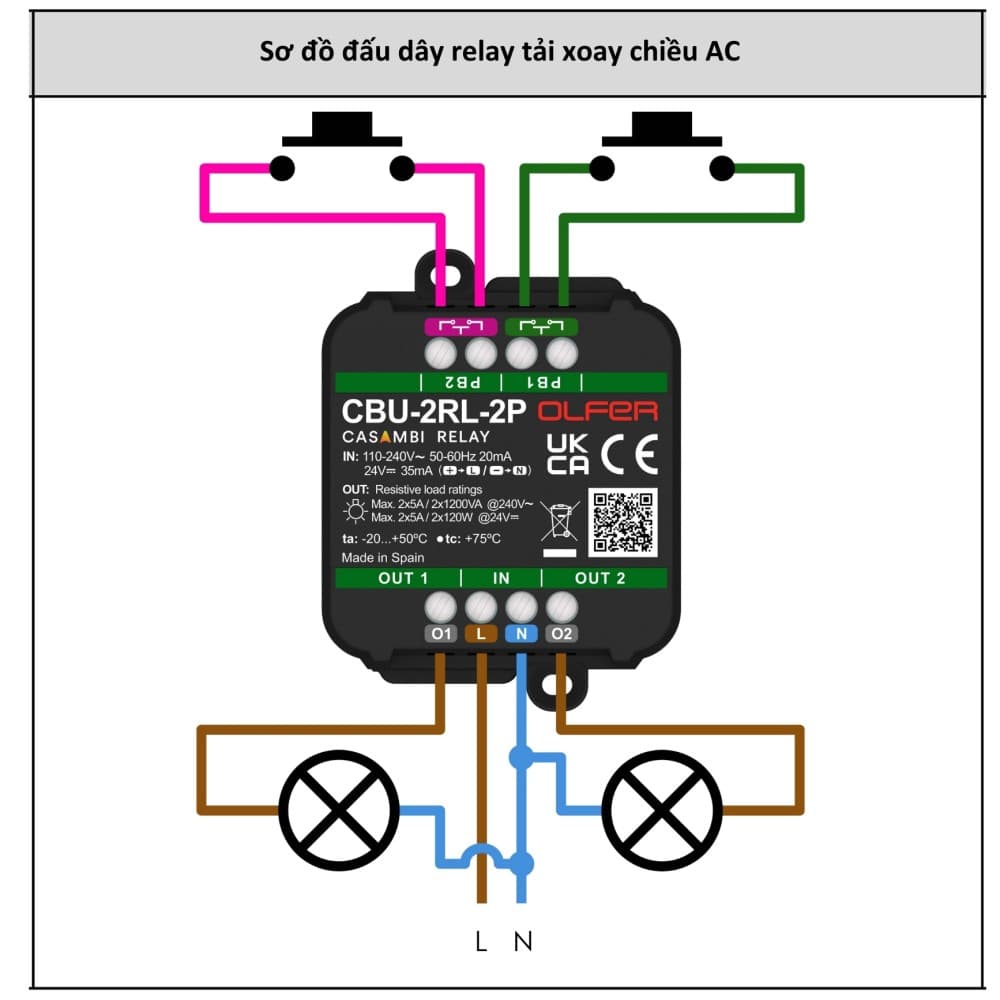

Terminal IN nhận nguồn AC (L+N) hoặc DC (+/-). Terminal OUT1 nối đến tải 1, OUT2 nối đến tải 2. Relay switch L(in) sang OUT1 và OUT2 tương ứng. Terminal N được bridge bên trong thiết bị, đưa neutral đến cả hai tải.
Push button PB1 và PB2 là N.O., cáp tối đa 100m. Không nối điện áp vào terminal PB. Nếu dùng profile có push button, PB1 thường tương ứng với OUT1 và PB2 với OUT2 (kiểm tra trong app theo profile cụ thể).
Anten ở phía phải thiết bị. Không lắp trong vỏ kim loại kín, hoặc phải khoét lỗ thoát RF nếu bắt buộc.
Kết luận
CBU-2RL-2P là lựa chọn hiệu quả khi cần điều khiển 2 zone không dimmable từ một node Casambi duy nhất. Profile kết hợp (iToggle+Press, iToggle+Pulse) cho phép hai kênh hoạt động theo logic khác nhau trong cùng một thiết bị, mở rộng ứng dụng vượt ra ngoài điều khiển đèn đơn thuần.
