Vlinca VBU-R1-BI - Relay Casambi 1 Kênh Lắp Âm Tường, Bật Tắt Đèn Không Dimming

Không phải hệ thống chiếu sáng nào cũng cần dimming. Văn phòng kho bãi, hành lang, nhà vệ sinh, phòng kỹ thuật, hoặc bất kỳ không gian nào chỉ cần bật toàn phần hoặc tắt hoàn toàn. Driver LED trong những ứng dụng này thường không có giao tiếp dimming, và thêm một bộ dimmer vào chỉ là chi phí thừa. Yêu cầu thực tế là một relay gọn nhẹ có thể lắp ẩn vào hộp âm tường và nhận lệnh từ Casambi app.

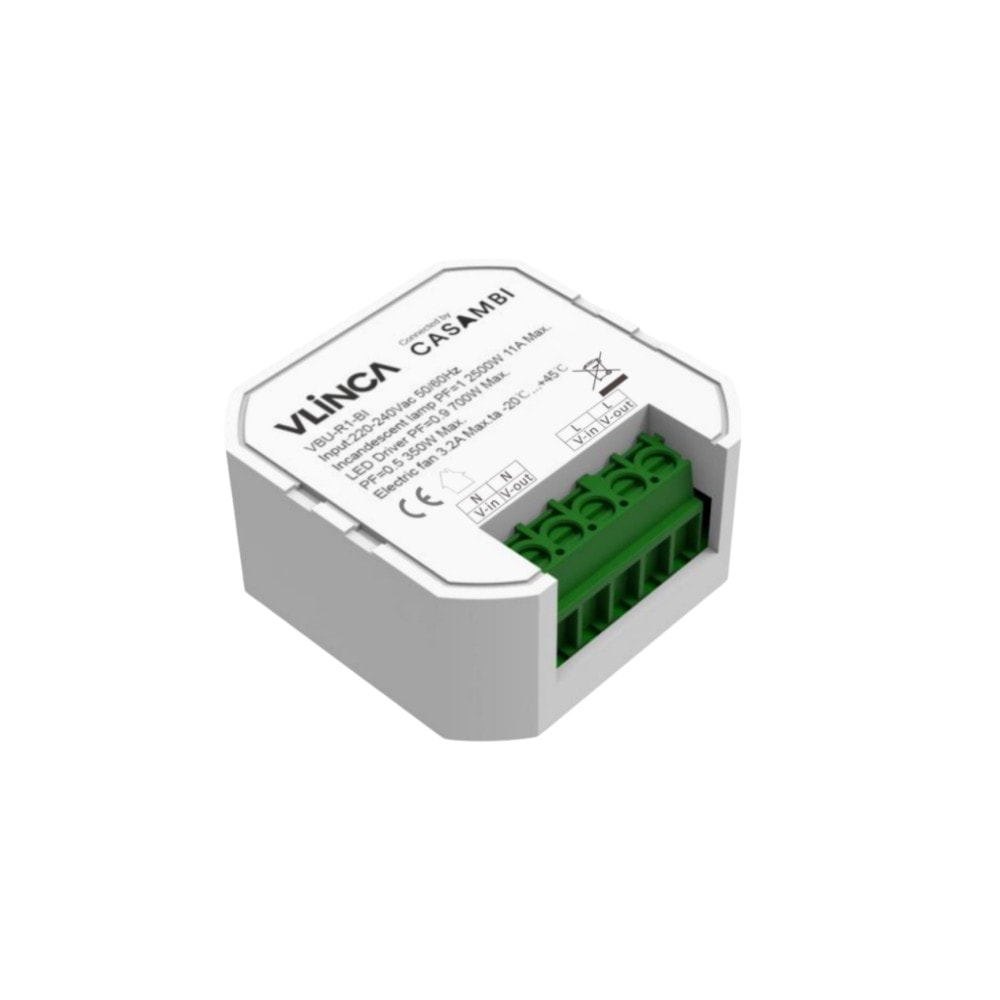

VBU-R1-BI của Vlinca giải quyết đúng bài toán đó. Module relay Bluetooth Casambi dạng vuông 46x46mm, lắp vào hộp âm tường tiêu chuẩn, bật/tắt tải đến 11A qua 220-240VAC. Cấu hình đơn giản, không cần thiết lập phức tạp, hoạt động trong mạng Casambi như bất kỳ thiết bị nào khác.

VBU-R1-BI là gì và hoạt động như thế nào

VBU-R1-BI là relay 1 kênh, nhận lệnh qua Bluetooth Low Energy từ mạng Casambi và đóng/mở tiếp điểm để cấp hoặc ngắt điện cho tải. Không có chức năng điều chỉnh mức độ sáng, không có giao tiếp DALI hay 0-10V. Chỉ ON hoặc OFF.

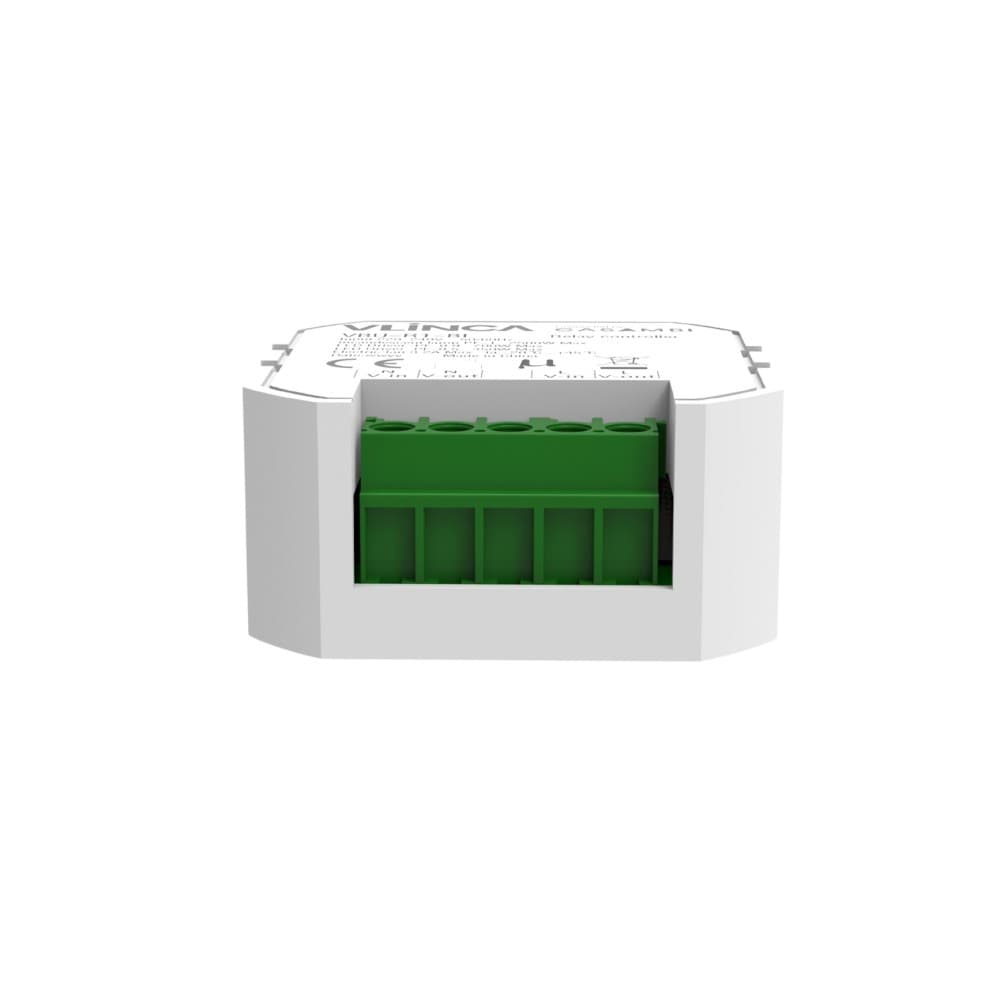

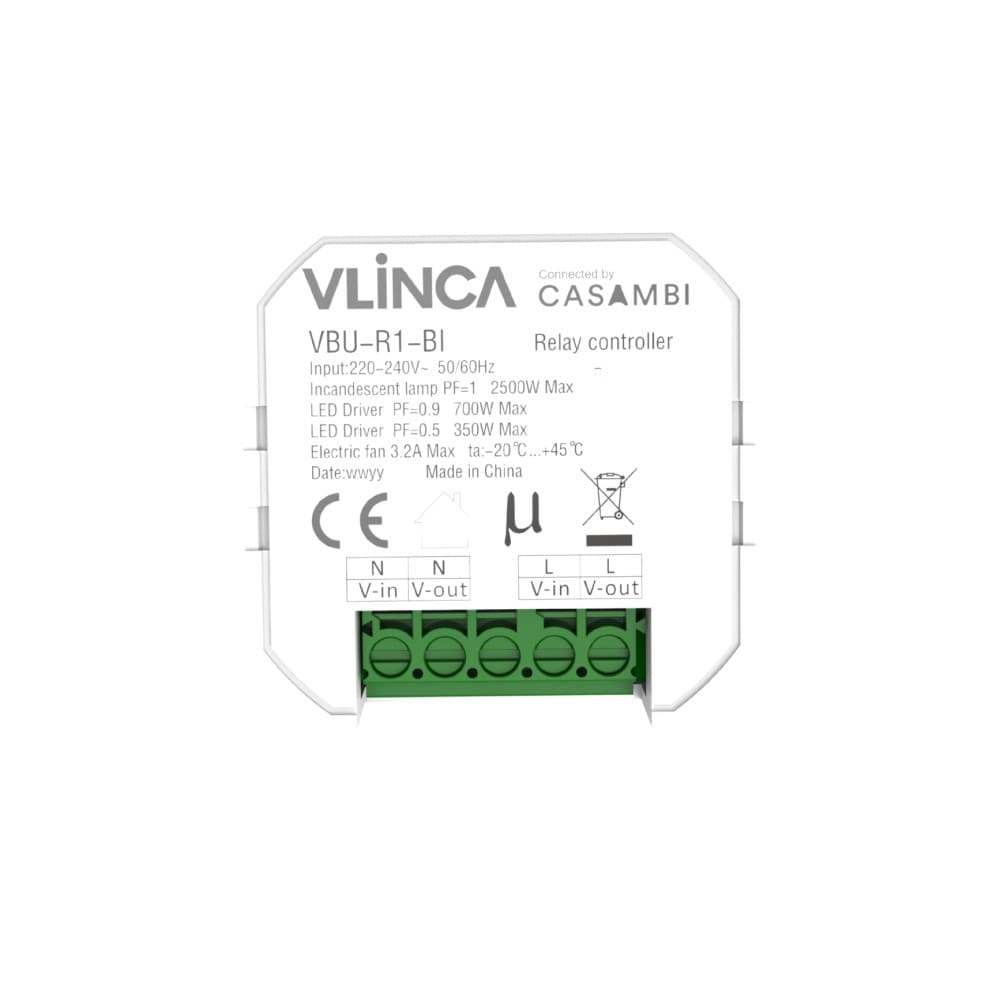

Relay ngắt dây pha (L), neutral đi thẳng qua không qua tiếp điểm. Thiết bị có 4 terminal: N(in), N(out), L(in), L(out). Đầu ra L(out) cấp điện cho tải khi relay đóng. Cấu trúc terminal đơn giản, đấu nối trong vài phút.

Về tích hợp Casambi: VBU-R1-BI pair vào mạng Casambi qua app như mọi thiết bị Casambi thông thường. Sau khi pair, nó xuất hiện trong app như một luminaire có thể bật/tắt, đưa vào group, đưa vào scene, và lập lịch timer. Mỗi VBU-R1-BI đóng vai repeater trong BLE mesh, góp phần mở rộng vùng phủ sóng của mạng.

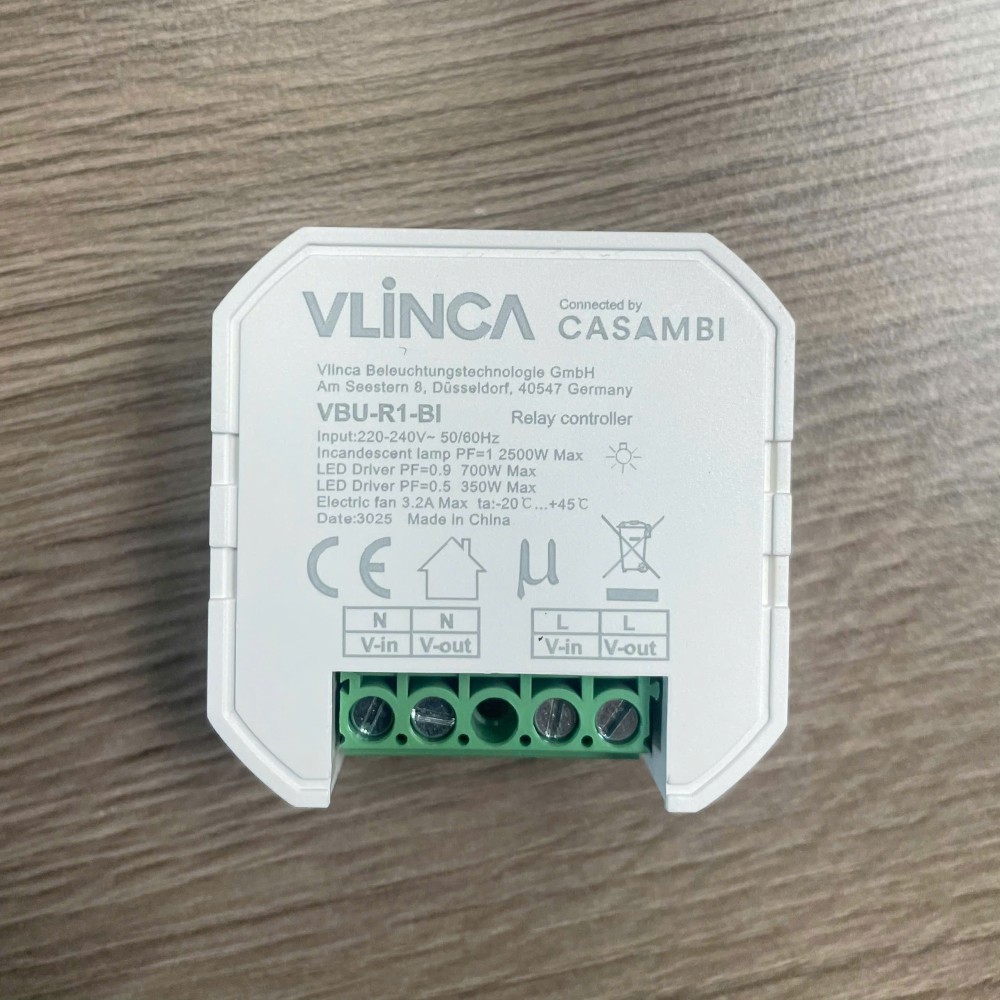

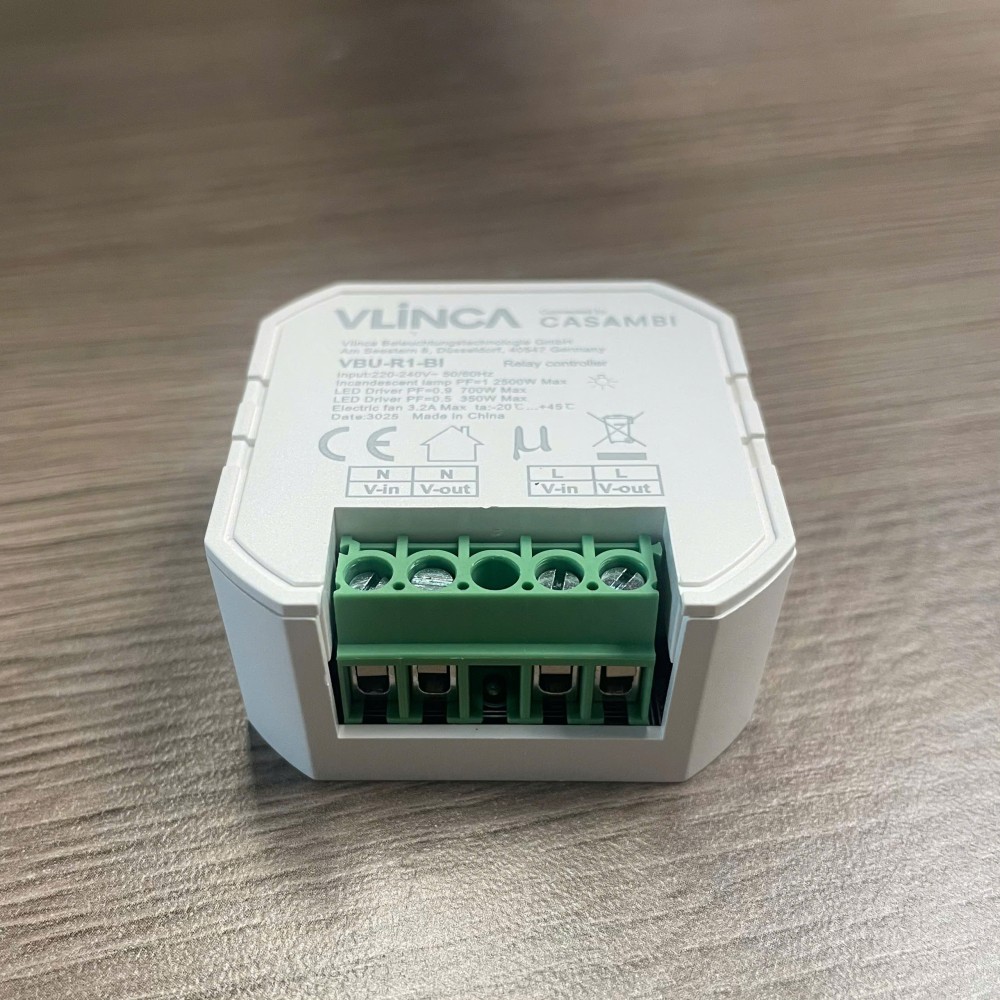

Điểm khác biệt về form factor: với kích thước 46x46x22mm, VBU-R1-BI nhỏ hơn đáng kể so với các relay module dạng DIN-rail hay module hộp chữ nhật. Nó lắp vừa vào hộp âm tường tiêu chuẩn cùng với dây điện, phù hợp cho lắp ẩn trong trần thạch cao, trong hộp đèn, hoặc phía sau mặt nạ công tắc.

Sơ đồ kết nối và lắp đặt VBU-R1-BI

VBU-R1-BI lấy nguồn từ lưới 220-240VAC và chỉ hoạt động với nguồn AC. Không có chế độ DC 24V như một số relay Casambi khác. Đây là điểm cần xác nhận trước khi chọn thiết bị: nếu dự án dùng nguồn 24VDC hoặc cần điều khiển tải DC, cần chọn sản phẩm khác.

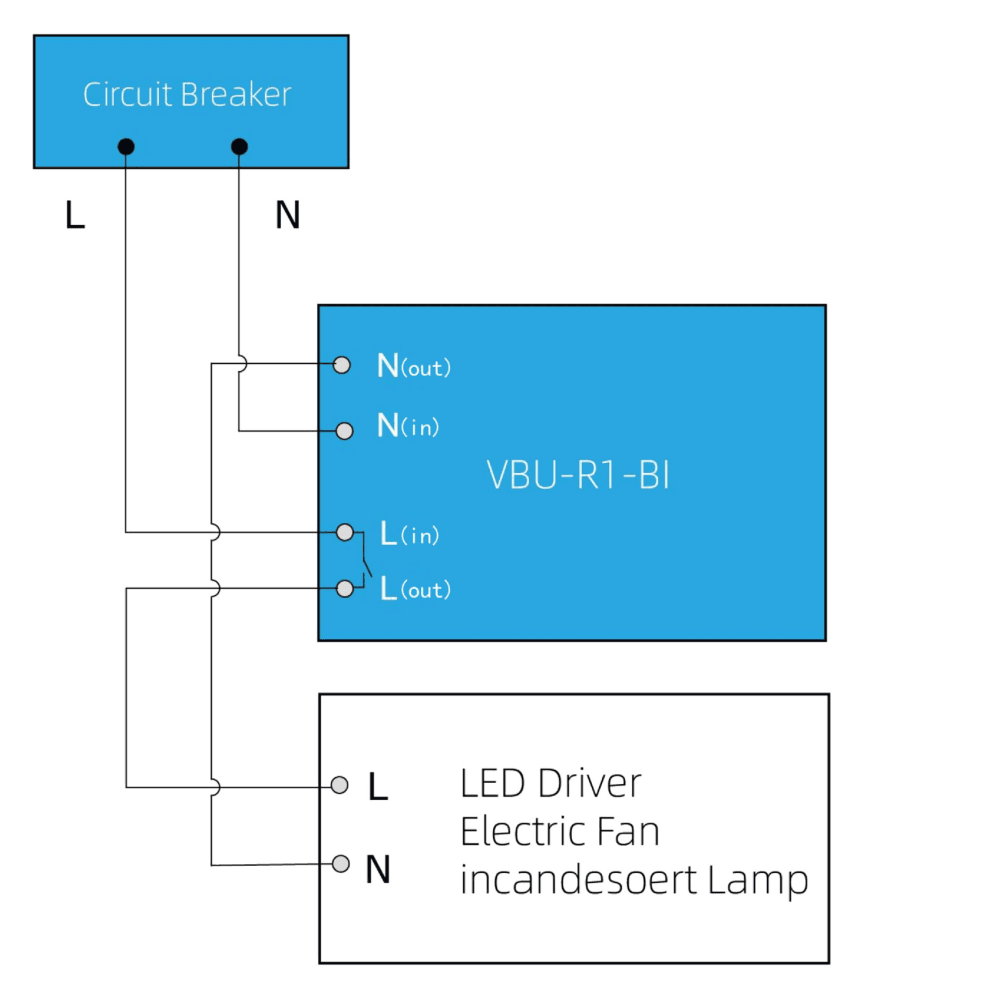

Đấu nối thực tế: từ CB (circuit breaker), dây L nối vào terminal L(in), dây N nối vào N(in). Terminal L(out) nối đến dây L của tải (LED driver, quạt, hoặc đèn). Terminal N(out) nối đến dây N của tải. Tải đấu vào L(out) và N(out).

VBU-R1-BI không có đầu vào push button vật lý. Nếu dự án cần giữ nút nhấn cơ học bên cạnh điều khiển Casambi, cần dùng sản phẩm khác (ví dụ Olfer CBU-RL-2P có 2 push button input tích hợp).

Về lắp đặt: không đặt trong vỏ kim loại kín vì sóng BLE sẽ bị chặn. Hộp âm tường nhựa hoặc thạch cao là môi trường lý tưởng. Khoảng cách Bluetooth đến node gần nhất trong mạng nên trong phạm vi 50m ngoài trời; trong nhà với tường bê tông hoặc kim loại có thể ngắn hơn đáng kể.

Ứng dụng VBU-R1-BI

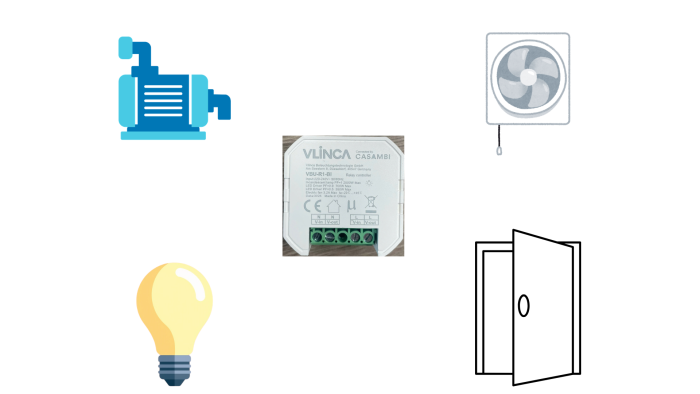

VBU-R1-BI phù hợp cho các không gian và thiết bị không cần dimming: hành lang, cầu thang, nhà vệ sinh, phòng kỹ thuật, kho hàng, bãi đỗ xe, sân ngoài trời. Cũng phù hợp cho quạt thông gió, bơm nước nhỏ, hoặc bất kỳ thiết bị AC 220V nào cần bật/tắt theo lịch hoặc từ app.

Chọn profile trước khi commissioning: VBU-R1-BI hoạt động theo profile đã được nạp sẵn theo mạng Casambi. Profile cơ bản là ON/OFF toggle. Nếu cần pulse (ví dụ bật trong thời gian cố định rồi tự tắt), cần kiểm tra profile nào khả dụng với thiết bị hoặc liên hệ nhà phân phối.

Ứng dụng thực tế trong dự án

Trong một dự án văn phòng thương mại có hệ thống Casambi Evolution cho chiếu sáng chính (dimming), các khu vực phụ như hành lang, WC, và khu vực tiếp nhận hàng không cần dimming. Lắp VBU-R1-BI tại mỗi điểm điều khiển, pair vào cùng mạng Casambi, đưa vào scene "All On" và "All Off" chung với toàn bộ hệ thống. Facility manager bật/tắt cả hai loại khu vực từ một app, đặt lịch timer cho từng vùng riêng biệt mà không cần đi từng công tắc.

Trong retrofit nhà ở: thay thế công tắc thông thường bằng VBU-R1-BI lắp vào hộp âm tường sẵn có, giữ nguyên dây điện hiện hữu. Chủ nhà điều khiển từ app, đặt lịch, hoặc dùng scene kết hợp với các thiết bị Casambi khác trong nhà.

Kết luận

VBU-R1-BI là lựa chọn thực tế cho mọi điểm bật/tắt không dimmable trong hệ thống Casambi: form factor nhỏ lắp vừa hộp âm tường, đấu nối 4 dây đơn giản, không cần cấu hình phức tạp. Phù hợp nhất cho dự án có nhiều điểm chiếu sáng không dimmable cần đưa vào cùng mạng Casambi với các thiết bị khác.

Để được tư vấn và báo giá, liên hệ: Hotline 0918.918.755 | Email: sales@knxstore.vn

Câu hỏi thường gặp

Không. VBU-R1-BI chỉ là relay ON/OFF, không có chức năng điều chỉnh mức độ sáng. Nếu cần dimming, phải dùng controller Casambi khác như CBU-TED (TRIAC), CBU-PWM4, hoặc CBU-A2D (0-10V/DALI).

700W(Không khuyến cáo) với driver có PF=0.9, hoặc 350W với PF=0.5. Với LED driver tiêu chuẩn hiện đại (PF thường 0.9-0.95), giới hạn thực tế là khoảng 700W. Tổng công suất driver nối vào một terminal không vượt quá giá trị này.

Không. VBU-R1-BI chỉ hoạt động với nguồn 220-240VAC. Để điều khiển tải 24VDC hoặc cần nguồn từ 24VDC, cần dùng Olfer CBU-RL-2P hoặc CBU-RLVF-1P.

Có. VBU-R1-BI cần cả dây L và dây N để cấp nguồn cho mạch điều khiển. Đây là cấu trúc tiêu chuẩn của relay AC. Các ứng dụng không có dây N trong hộp công tắc (chỉ có L vào và L ra) không tương thích trực tiếp.

Trong Casambi app, tìm thiết bị, chọn "Unpair device", nhấn Start. Khi progress bar xuất hiện, flick nguồn thiết bị tắt rồi bật lại (tắt CB hoặc tắt nguồn). Thiết bị báo "Device has been unpaired" và có thể pair vào mạng mới.
