SPI là gì trong hệ thống LED kỹ thuật số? Đây là giao thức truyền dữ liệu nối tiếp cho phép điều khiển từng LED riêng lẻ trên dải LED dây định địa chỉ (addressable LED), thay vì bật tắt cả dải cùng một lúc như LED thường. Với các dự án chiếu sáng kiến trúc, trang trí nội thất hoặc sân khấu cần hiệu ứng động mượt mà, SPI LED Controller gần như là lựa chọn bắt buộc.
Bài này đi thẳng vào nguyên lý hoạt động của SPI trong LED, các dòng IC LED phổ biến trên thị trường, cách đấu nối thực tế và những giới hạn kỹ thuật cần biết trước khi đưa vào bản vẽ dự án, đặc biệt là điểm khác giữa SPI dùng cho LED và chuẩn SPI gốc trong vi điều khiển mà nhiều tài liệu hay nhầm lẫn.
SPI là gì?

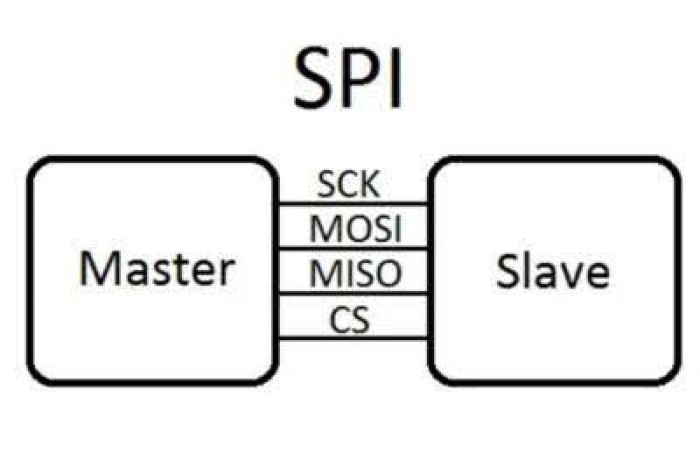

SPI (Serial Peripheral Interface) là giao thức truyền dữ liệu nối tiếp tốc độ cao theo mô hình master-slave, ban đầu được thiết kế để vi điều khiển giao tiếp với các thiết bị ngoại vi như cảm biến, bộ nhớ hoặc IC điều khiển LED. Trong chuẩn SPI gốc, dữ liệu truyền qua bốn đường tín hiệu là MOSI, MISO, SCLK và CS, cho phép truyền và nhận đồng thời với độ ổn định cao.
Trong ngành LED, "SPI" thường được dùng như một cách gọi chung cho các giao thức điều khiển LED dây định địa chỉ, chứ không hoàn toàn giống chuẩn SPI bốn dây nguyên bản. Phần lớn IC LED phổ biến như WS2811, WS2812 dùng giao thức một dây (single-wire, dựa trên định thời tín hiệu NRZ) chứ không có đường CLOCK riêng, trong khi một số dòng như APA102 mới thực sự dùng cơ chế hai dây có CLOCK gần với SPI gốc hơn. Đây là điểm dễ gây nhầm lẫn khi đọc datasheet, nhưng không ảnh hưởng đến cách lắp đặt thực tế.
SPI LED Controller là gì?
SPI LED Controller là một thiết bị hoặc mạch điều khiển dùng để quản lý và điều khiển các dải Digital LED strip thông qua giao thức truyền dữ liệu SPI (Serial Peripheral Interface). Controller này nhận dữ liệu từ vi điều khiển hoặc hệ thống điều khiển trung tâm, sau đó truyền tín hiệu đến từng LED hoặc từng IC LED trên dải đèn.
Trong các hệ thống LED RGB hoặc RGBW hiện đại, mỗi LED thường được tích hợp một IC điều khiển riêng. Nhờ đó, SPI LED Controller có thể điều khiển từng LED một cách độc lập, cho phép tạo ra nhiều hiệu ứng ánh sáng động như chuyển màu, chạy đèn, sóng ánh sáng hoặc hiệu ứng cầu vồng.
Khác với các hệ thống LED truyền thống chỉ cho phép điều chỉnh toàn bộ dải LED cùng một lúc, SPI LED Controller giúp điều khiển pixel-to-pixel, nghĩa là mỗi LED có thể hiển thị màu sắc và độ sáng khác nhau. Điều này làm cho công nghệ Digital LED trở nên phổ biến trong các ứng dụng chiếu sáng trang trí, màn hình LED, sân khấu và các hệ thống ánh sáng thông minh.
Nguyên lý hoạt động của SPI LED Controller
SPI LED Controller như RUNNING-LIGHT-CASAMBI hoạt động bằng cách gửi dữ liệu điều khiển đến các LED kỹ thuật số (Digital LED) theo từng pixel thông qua tín hiệu DATA. Controller nhận nguồn điện một chiều từ 5V đến 24V và sử dụng tín hiệu SPI để truyền thông tin điều khiển đến dải LED RGB, RGBW hoặc Tunable White.
Xem nhanh sản phẩm SPI LED Controller:
Khi hệ thống hoạt động, SPI LED Controller sẽ gửi các gói dữ liệu chứa thông tin về màu sắc, độ sáng và hiệu ứng ánh sáng. Dữ liệu này được truyền tuần tự qua đường tín hiệu dữ liệu (DATA) và đôi khi kết hợp với tín hiệu xung clock (CLOCK) tùy theo loại IC LED sử dụng.

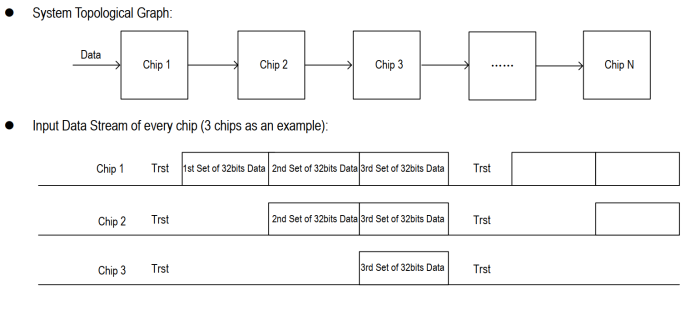

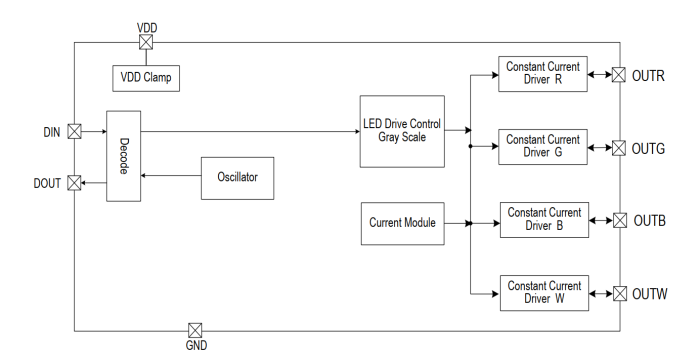

Mỗi IC LED trên dải LED sẽ đọc phần dữ liệu tương ứng với mình, sau đó chuyển phần dữ liệu còn lại đến IC LED tiếp theo trên dải. Nhờ cơ chế truyền dữ liệu nối tiếp này, hệ thống có thể điều khiển từng LED riêng lẻ (pixel-to-pixel) để tạo ra nhiều hiệu ứng ánh sáng động như chạy đèn, chuyển màu, hiệu ứng sóng hoặc cầu vồng.

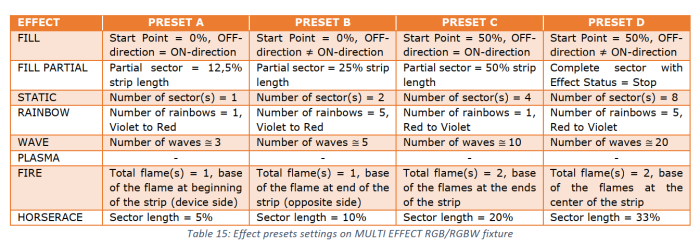

Nhờ cơ chế truyền dữ liệu nối tiếp này, hệ thống có thể điều khiển từng LED riêng lẻ (pixel-to-pixel), cho phép tạo ra nhiều hiệu ứng ánh sáng động như rainbow, wave, plasma hoặc running light. Một controller có thể điều khiển tối đa khoảng 2000 pixel LED tùy theo cấu hình hệ thống.
Ngoài ra, RUNNING-LIGHT-CASAMBI còn cho phép cấu hình loại IC LED, thứ tự màu và số lượng pixel thông qua ứng dụng CASAMBI trên điện thoại, giúp người dùng dễ dàng thiết lập và thay đổi hiệu ứng ánh sáng trong hệ thống LED strip.
Xem nhanh sản phẩm SPI LED Controller:
Các IC LED phổ biến dùng trong SPI LED Controller

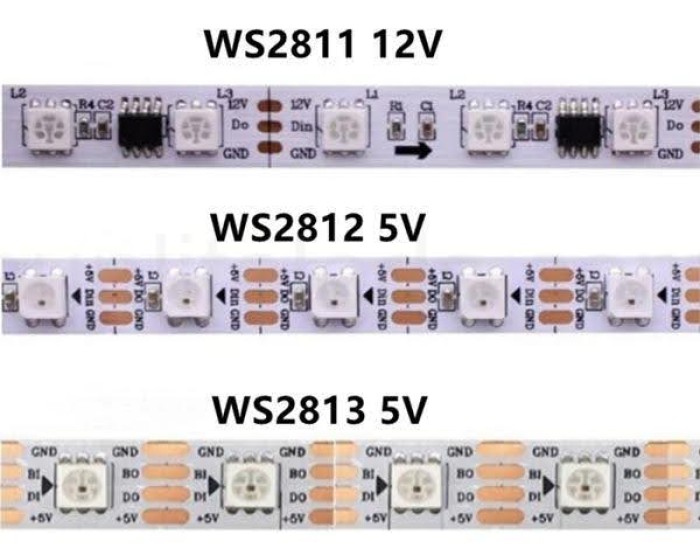

WS2811 / WS2812 / WS2812B
Đây là các IC LED rất phổ biến trong các dải LED addressable. Chúng cho phép điều khiển từng pixel riêng lẻ và thường được sử dụng trong các ứng dụng LED trang trí, LED matrix và LED strip RGB.

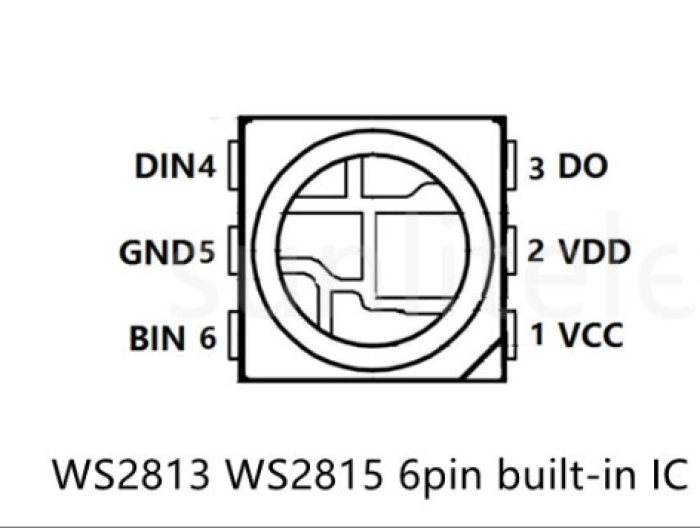

WS2813 / WS2815
Đây là phiên bản cải tiến của dòng WS2812 với độ ổn định cao hơn và khả năng truyền dữ liệu tốt hơn. Một số loại như WS2815 còn hỗ trợ nguồn điện 12V, phù hợp với các hệ thống LED dài.
SK6812

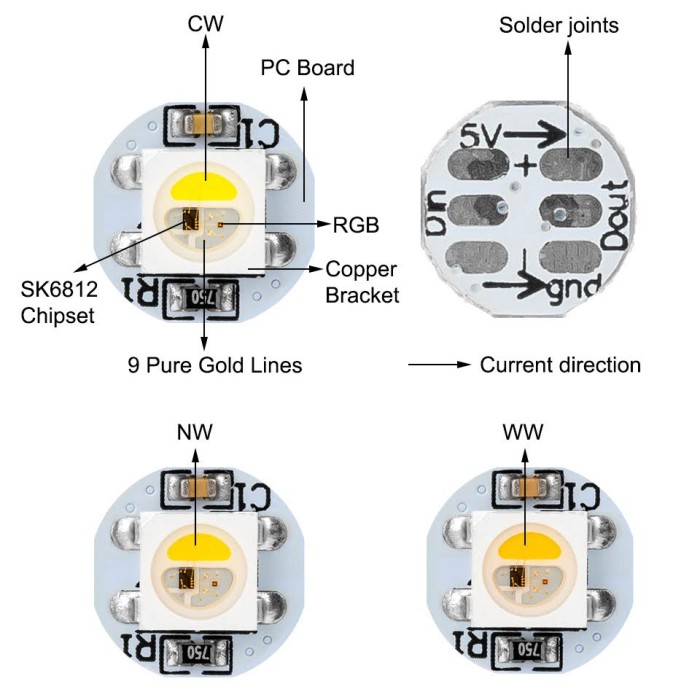

SK6812 là dòng IC LED tương thích với WS2812 nhưng có thêm phiên bản RGBW, cho phép bổ sung kênh màu trắng để tạo ra ánh sáng tự nhiên và chính xác hơn.

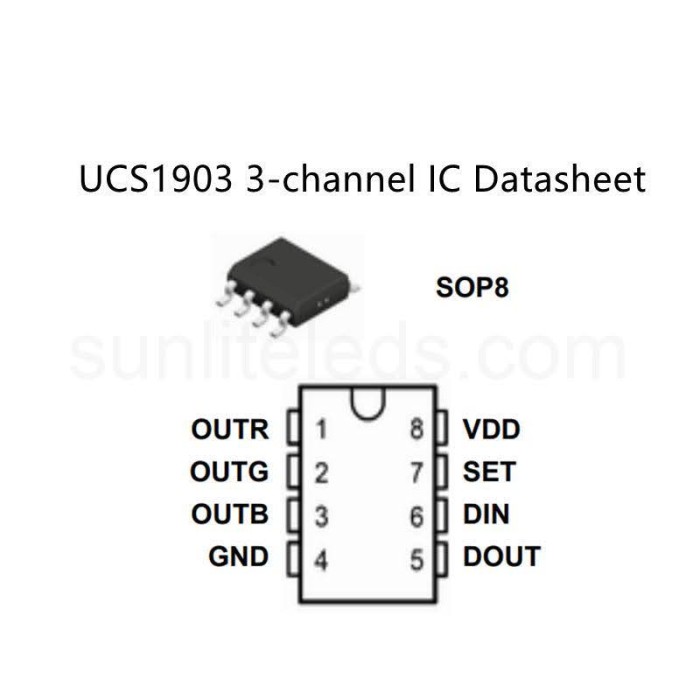

UCS1903 / UCS1904
Các IC này thường được sử dụng trong các hệ thống LED trang trí ngoài trời hoặc LED quảng cáo. Chúng có khả năng điều khiển LED ổn định và hỗ trợ nhiều cấu hình LED khác nhau.

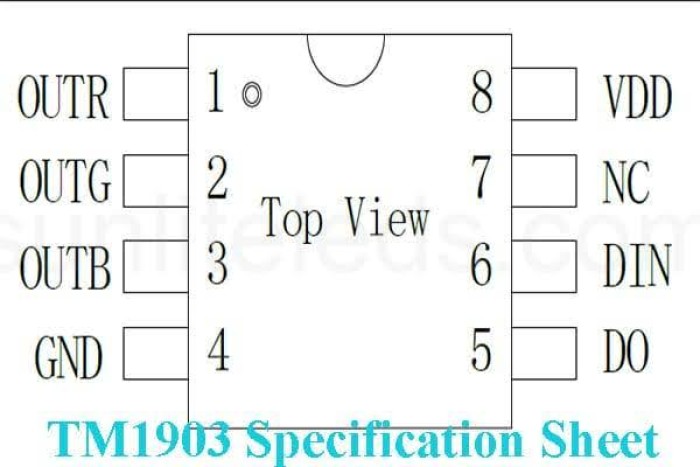

TM1804 / TM1903
Đây là các IC LED driver được dùng trong một số loại LED strip và LED module. Chúng hỗ trợ điều khiển LED theo từng pixel và phù hợp với nhiều hệ thống điều khiển LED kỹ thuật số.
Các SPI LED Controller hiện đại có thể hỗ trợ nhiều loại IC LED khác nhau. Ví dụ, controller RUNNING-LIGHT-CASAMBI có thể hoạt động với nhiều dòng IC như WS2811, WS2812, WS2813, WS2815, SK6812, UCS1903 và TM1804, cho phép người dùng linh hoạt lựa chọn loại LED phù hợp với ứng dụng của mình.
Xem nhanh sản phẩm SPI LED Controller:
Cách kết nối SPI LED Controller với LED RGBW
Để hệ thống LED RGBW hoạt động chính xác, SPI LED Controller cần được kết nối đúng với nguồn điện và dải LED kỹ thuật số. Với các controller như RUNNING-LIGHT-CASAMBI, việc kết nối thường bao gồm ba thành phần chính: nguồn điện, tín hiệu dữ liệu và dải LED strip.
Trước tiên, controller cần được cấp nguồn từ nguồn điện một chiều (DC) với điện áp phổ biến như 5V, 12V hoặc 24V, tùy thuộc vào loại LED strip được sử dụng. Nguồn điện này được kết nối vào cổng DC IN của controller để cung cấp năng lượng cho toàn bộ hệ thống LED.

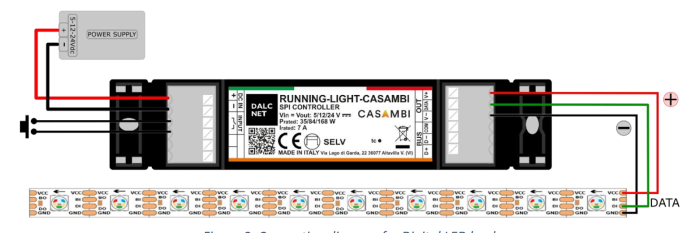

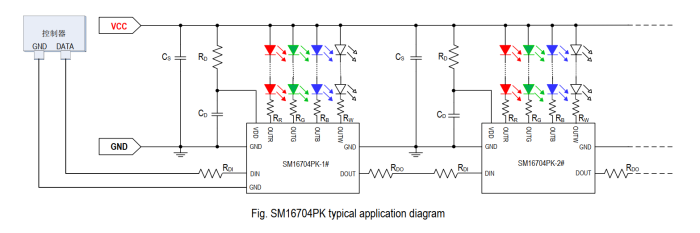

Tiếp theo, dải LED RGBW sẽ được kết nối vào cổng OUT của controller. Thông thường, kết nối này bao gồm ba dây chính:
- V+: dây nguồn dương cấp điện cho LED strip
- V-: dây nguồn âm (GND)
- DATA: dây truyền tín hiệu dữ liệu từ controller đến IC LED trên dải LED
Tín hiệu DATA sẽ được truyền đến IC LED đầu tiên trên dải LED strip. Sau đó, IC LED này sẽ xử lý dữ liệu của mình và truyền phần dữ liệu còn lại đến các IC LED tiếp theo trên dải LED. Nhờ cơ chế truyền dữ liệu nối tiếp này, controller có thể điều khiển từng pixel LED riêng lẻ trên toàn bộ dải LED.
Trong một số hệ thống có công suất lớn, nguồn điện của LED strip có thể được cấp trực tiếp từ nguồn ngoài thay vì đi qua controller. Cách kết nối này giúp giảm tải cho controller và đảm bảo hệ thống LED hoạt động ổn định khi dòng điện lớn.

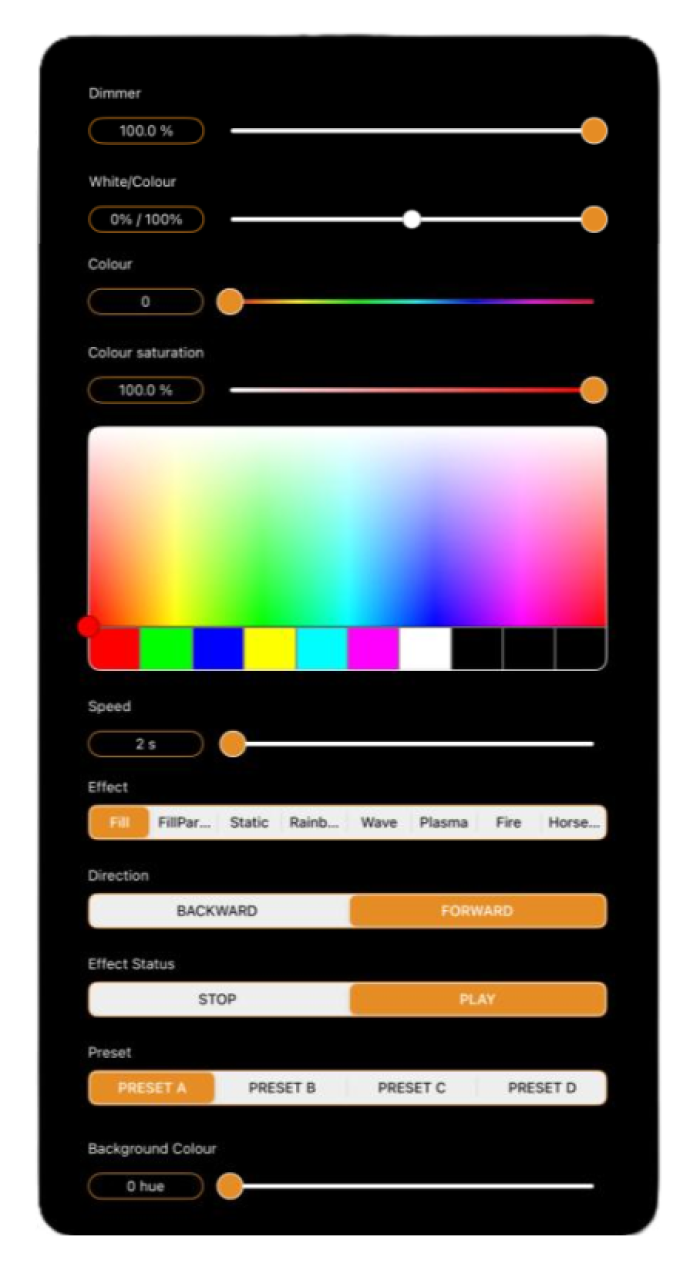

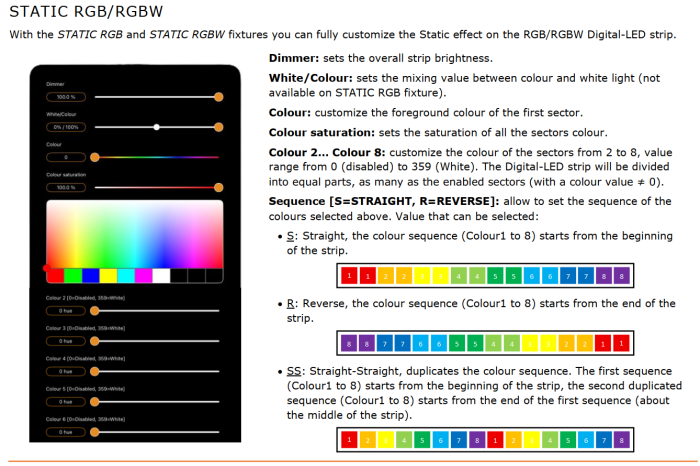

Sau khi hoàn tất kết nối phần cứng, người dùng có thể sử dụng ứng dụng điều khiển (ví dụ CASAMBI mobile app) để cấu hình loại IC LED, thứ tự màu RGBW và số lượng pixel trên dải LED.
Ứng dụng của SPI LED Controller trong LED RGBW
SPI LED Controller được sử dụng rộng rãi trong các hệ thống chiếu sáng hiện đại nhờ khả năng điều khiển từng pixel LED riêng lẻ và tạo ra nhiều hiệu ứng ánh sáng động. Khi kết hợp với LED RGBW, hệ thống không chỉ tạo ra màu sắc phong phú mà còn có thể tạo ánh sáng trắng tự nhiên, phù hợp cho nhiều ứng dụng khác nhau.
Chiếu sáng trang trí kiến trúc
Trong các công trình kiến trúc, SPI LED Controller thường được dùng để điều khiển các dải LED RGBW gắn trên mặt tiền tòa nhà, cầu, hoặc các công trình công cộng. Nhờ khả năng lập trình hiệu ứng ánh sáng, hệ thống có thể tạo ra các hiệu ứng chuyển màu, chạy đèn hoặc hiệu ứng động theo thời gian.
Chiếu sáng sân khấu và sự kiện
Các hệ thống ánh sáng sân khấu thường sử dụng LED RGBW để tạo hiệu ứng ánh sáng mạnh và linh hoạt. SPI LED Controller cho phép điều khiển nhiều LED cùng lúc, tạo ra các hiệu ứng động như wave, rainbow hoặc chasing light phù hợp với âm nhạc và không gian biểu diễn.
LED trang trí nội thất
Trong các không gian nội thất như nhà hàng, quán cà phê hoặc trung tâm thương mại, LED RGBW điều khiển bằng SPI Controller giúp tạo ra nhiều hiệu ứng ánh sáng độc đáo. Người dùng có thể thay đổi màu sắc và hiệu ứng ánh sáng để phù hợp với không gian và mục đích sử dụng.
Màn hình LED và hệ thống hiển thị
SPI LED Controller cũng được sử dụng trong các hệ thống LED pixel và LED matrix, nơi mỗi LED hoạt động như một điểm ảnh. Nhờ đó, hệ thống có thể hiển thị hình ảnh, hiệu ứng ánh sáng hoặc các nội dung động.
Nhờ khả năng điều khiển linh hoạt, tốc độ truyền dữ liệu cao và hỗ trợ nhiều loại IC LED, SPI LED Controller đã trở thành một trong những giải pháp quan trọng trong các hệ thống Digital LED RGBW hiện nay.
Ưu điểm của hệ thống LED RGBW sử dụng SPI Controller
Hệ thống LED RGBW sử dụng SPI Controller mang lại nhiều lợi ích so với các hệ thống LED truyền thống. Nhờ khả năng điều khiển kỹ thuật số và truyền dữ liệu tốc độ cao, công nghệ này cho phép tạo ra nhiều hiệu ứng ánh sáng linh hoạt và nâng cao hiệu suất chiếu sáng.
Điều khiển từng pixel LED
Một trong những ưu điểm lớn nhất của SPI LED Controller là khả năng điều khiển từng LED riêng lẻ (pixel-to-pixel). Điều này cho phép mỗi LED hiển thị màu sắc và độ sáng khác nhau, từ đó tạo ra nhiều hiệu ứng ánh sáng động và sinh động.
Tạo hiệu ứng ánh sáng đa dạng
Hệ thống LED RGBW có thể tạo ra nhiều hiệu ứng ánh sáng như rainbow, wave, chasing light hoặc running light. Các hiệu ứng này thường được sử dụng trong chiếu sáng trang trí, sân khấu và các hệ thống LED nghệ thuật.
Chất lượng ánh sáng tốt hơn với RGBW
So với LED RGB thông thường, LED RGBW có thêm kênh màu trắng (White). Điều này giúp tạo ra ánh sáng trắng tự nhiên hơn và cải thiện khả năng tái tạo màu sắc trong các ứng dụng chiếu sáng.
Khả năng mở rộng linh hoạt
SPI LED Controller cho phép kết nối nhiều LED pixel trên cùng một dải LED strip. Nhờ đó, hệ thống có thể mở rộng dễ dàng mà vẫn đảm bảo khả năng điều khiển chính xác từng LED.
Ứng dụng rộng rãi trong nhiều lĩnh vực
Nhờ tính linh hoạt và khả năng lập trình hiệu ứng, hệ thống LED RGBW sử dụng SPI Controller được ứng dụng rộng rãi trong chiếu sáng kiến trúc, trang trí nội thất, sân khấu, quảng cáo và các hệ thống chiếu sáng thông minh.
Những lưu ý khi thiết kế hệ thống SPI LED
Khi thiết kế hệ thống SPI LED cho các dải LED RGB hoặc RGBW, cần chú ý đến một số yếu tố kỹ thuật quan trọng để đảm bảo hệ thống hoạt động ổn định và hiệu quả.
- Nguồn điện phải phù hợp với điện áp hoạt động của LED strip, thường là 5V, 12V hoặc 24V. Ngoài ra, công suất của nguồn cần đủ lớn để cấp điện cho toàn bộ dải LED, đặc biệt khi hệ thống có nhiều pixel LED.

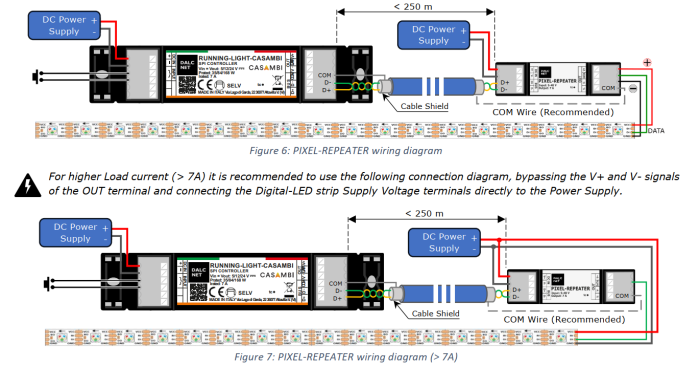

- Số lượng LED trên một dải LED có thể ảnh hưởng đến chất lượng tín hiệu dữ liệu. Khi số lượng pixel quá lớn, tín hiệu DATA có thể bị suy giảm. Trong trường hợp này, nên sử dụng thêm bộ khuếch đại tín hiệu hoặc bộ lặp tín hiệu (pixel repeater).
- Dây tín hiệu DATA nên được giữ ngắn và tránh nhiễu điện từ. Nếu khoảng cách giữa controller và LED strip quá dài, cần sử dụng dây tín hiệu chất lượng tốt hoặc các thiết bị hỗ trợ truyền tín hiệu để đảm bảo dữ liệu truyền chính xác.
- Trong các hệ thống LED công suất lớn, nhiệt lượng sinh ra có thể ảnh hưởng đến tuổi thọ của LED và controller. Vì vậy, cần thiết kế hệ thống tản nhiệt hoặc đảm bảo không gian thông gió phù hợp.
- Không phải tất cả các LED strip đều sử dụng cùng loại IC LED. Khi thiết kế hệ thống SPI LED, cần đảm bảo controller hỗ trợ đúng loại IC LED của dải LED để hệ thống hoạt động chính xác.
Việc chú ý đến các yếu tố trên sẽ giúp hệ thống SPI LED hoạt động ổn định, giảm thiểu lỗi và nâng cao tuổi thọ của toàn bộ hệ thống chiếu sáng.
SPI LED Controller là giải pháp hiệu quả cho các hệ thống Digital LED RGBW, cho phép điều khiển từng pixel LED và tạo ra nhiều hiệu ứng ánh sáng linh hoạt. Nhờ khả năng truyền dữ liệu nhanh, hỗ trợ nhiều loại IC LED và dễ dàng mở rộng hệ thống, công nghệ này ngày càng được ứng dụng rộng rãi trong các lĩnh vực như chiếu sáng kiến trúc, trang trí nội thất, sân khấu và hệ thống LED thông minh.
Để xây dựng một hệ thống LED RGBW ổn định và hiệu quả, việc lựa chọn đúng SPI LED Controller, LED strip và các thiết bị điều khiển phù hợp là rất quan trọng. Tại KNXStore, chúng tôi cung cấp các giải pháp điều khiển LED chất lượng cao, bao gồm các bộ điều khiển Digital LED hiện đại, giúp người dùng dễ dàng triển khai các hệ thống chiếu sáng thông minh và sáng tạo.
Bạn cũng có thể xem video hướng dẫn cách điều khiển SPI LED Controller và thiết lập hiệu ứng LED strip tại đây:
Nếu bạn đang tìm kiếm giải pháp điều khiển LED cho dự án của mình, hãy khám phá các sản phẩm và giải pháp tại KNXStore để tạo nên những hệ thống chiếu sáng ấn tượng và chuyên nghiệp.
