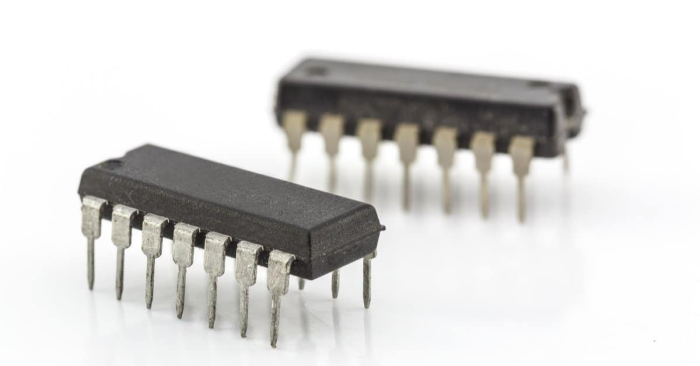

IC là gì? Nói đơn giản, đây là một linh kiện điện tử nhỏ gọi là mạch tích hợp, gói hàng nghìn đến hàng tỷ transistor, điện trở và tụ điện vào một chip bán dẫn silicon duy nhất. Trước khi IC xuất hiện, mỗi mạch điện phải ráp từ linh kiện rời rạc, chiếm nhiều không gian và dễ hỏng ở các điểm hàn nối.

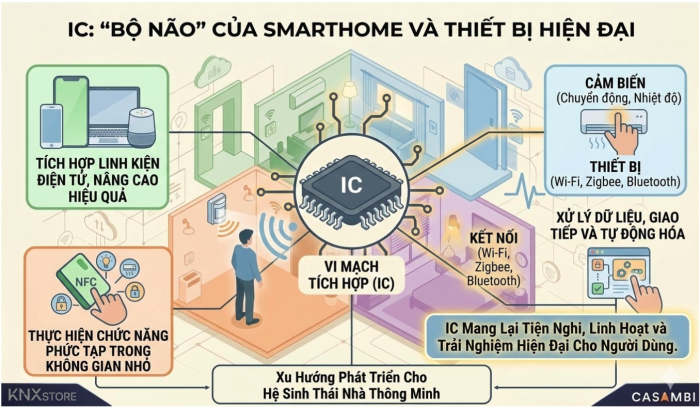

Trong thiết bị smarthome, IC đóng vai trò như bộ não thu nhỏ. Một công tắc thông minh, một cảm biến chuyển động hay một bộ điều khiển trung tâm đều cần ít nhất một loại IC để xử lý tín hiệu, ra lệnh điều khiển và giao tiếp với các thiết bị khác trong nhà. Hiểu rõ IC giúp bạn nhìn thiết bị smarthome không còn là một hộp nhựa bí ẩn, mà là một hệ thống có logic rõ ràng bên trong.
C là gì?

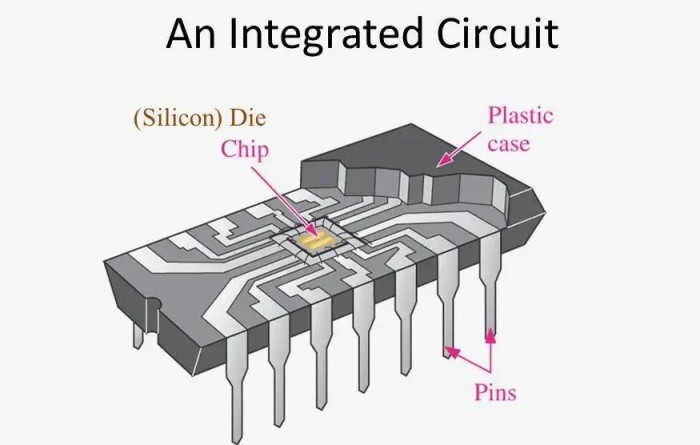

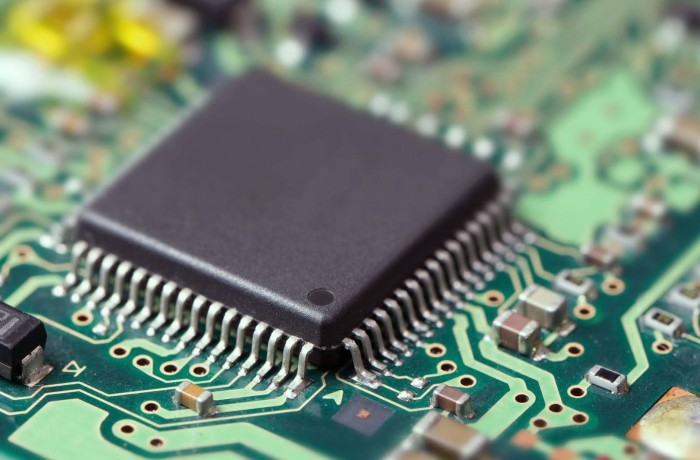

IC (Integrated Circuit), hay mạch tích hợp, là linh kiện điện tử được tạo ra bằng cách khắc nhiều transistor, điện trở và tụ điện lên cùng một đế silicon, mang lại khả năng xử lý tín hiệu phức tạp trong kích thước chỉ vài milimet nhờ công nghệ khắc mạch nhiều lớp.
Trước khi IC ra đời, kỹ sư phải hàn nối từng transistor, điện trở, tụ điện rời rạc lên bo mạch. Cách làm này khiến thiết bị cồng kềnh, tiêu tốn năng lượng và dễ hỏng vì mỗi điểm hàn là một điểm rủi ro. Khi IC xuất hiện, toàn bộ mạch điện được gói vào một khối bán dẫn duy nhất, giúp thiết bị nhỏ hơn, bền hơn và tiết kiệm điện hơn rõ rệt.
Ngày nay IC có mặt trong hầu hết thiết bị điện tử, từ máy tính, điện thoại đến toàn bộ hệ sinh thái smarthome. Không có IC, một cảm biến sẽ không thể "hiểu" tín hiệu từ môi trường, và một công tắc thông minh sẽ không khác gì công tắc cơ học thông thường.
Cấu tạo của IC gồm những thành phần nào?
Một IC hoàn chỉnh gồm bốn thành phần chính: transistor, điện trở, tụ điện và lớp kết nối kim loại, tất cả được khắc trực tiếp lên đế silicon theo nhiều lớp chồng lên nhau.
| Thành phần | Vai trò trong IC |
|---|---|
| Transistor | Đóng vai trò công tắc điện tử, khuếch đại hoặc đóng ngắt dòng điện |
| Điện trở | Giới hạn và ổn định dòng điện chạy qua các phần khác của mạch |
| Tụ điện | Lưu trữ, giải phóng năng lượng và lọc nhiễu tín hiệu |
| Lớp kết nối kim loại | Tạo đường dẫn điện siêu nhỏ nối các thành phần bên trong chip |

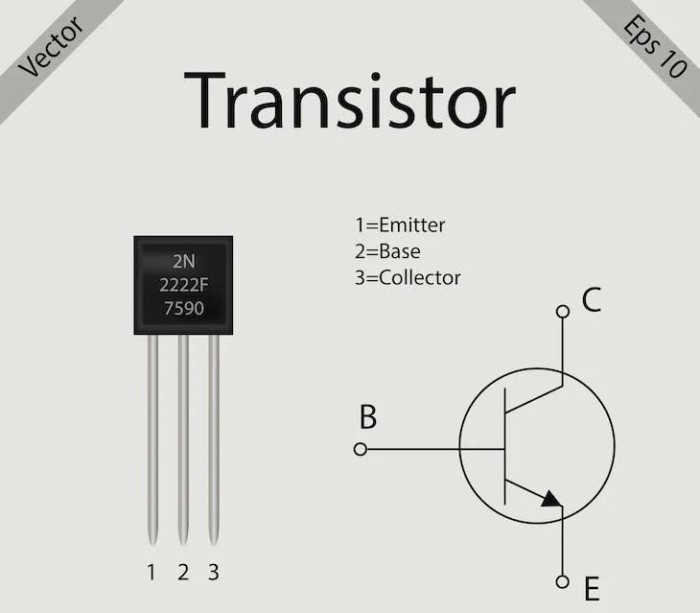

Transistor, thành phần quan trọng nhất
Transistor là linh kiện chiếm số lượng lớn nhất trong một IC và cũng là thành phần quyết định IC đó xử lý được bao nhiêu phép tính. Tùy độ phức tạp, một IC có thể chứa từ vài trăm transistor trong chip đơn giản đến hàng tỷ transistor trong chip xử lý cao cấp. Trong thiết bị smarthome, transistor bên trong IC vi điều khiển chính là thứ quyết định thiết bị phản hồi nhanh hay chậm khi bạn nhấn nút trên app.

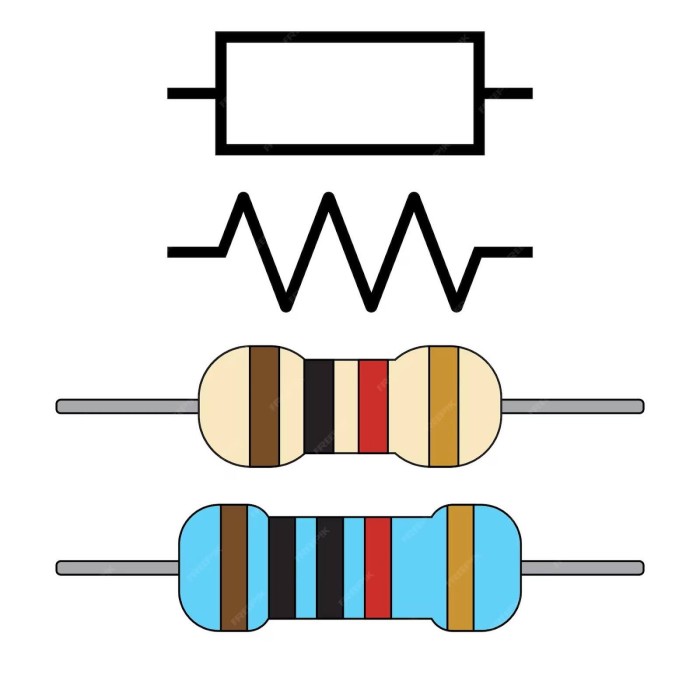

Điện trở (Resistor)
Điện trở được tích hợp trong IC để điều chỉnh và kiểm soát dòng điện chạy qua các thành phần khác trong mạch. Chúng giúp đảm bảo mạch hoạt động ổn định và đúng chức năng.

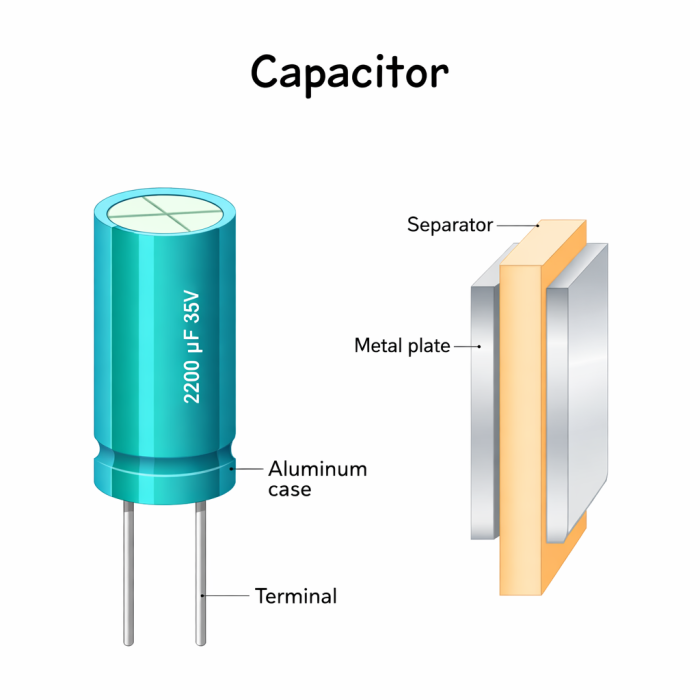

Tụ điện (Capacitor)
Tụ điện có nhiệm vụ lưu trữ và giải phóng năng lượng điện trong mạch. Trong IC, tụ điện thường được sử dụng để lọc tín hiệu hoặc ổn định điện áp.

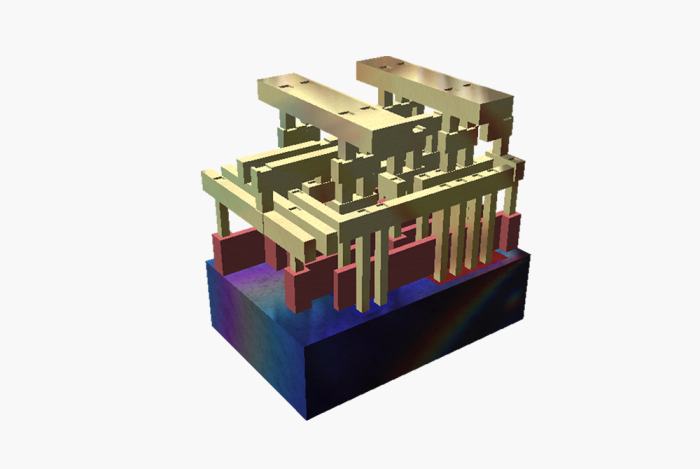

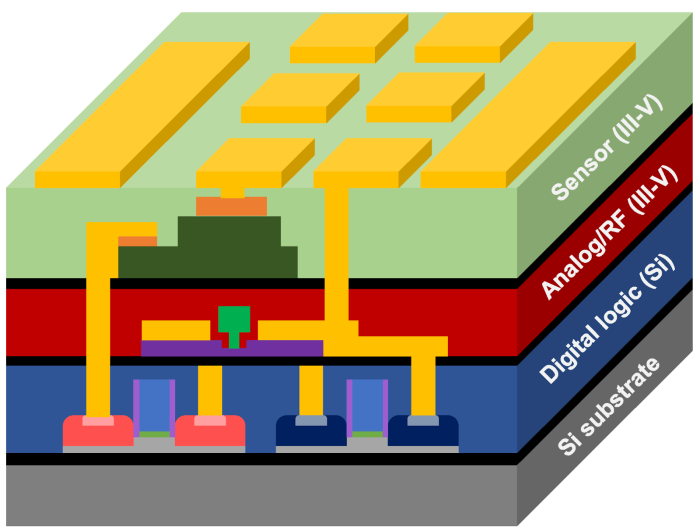

Lớp kết nối kim loại (Metal Layers)
Các lớp kim loại siêu nhỏ được sử dụng để kết nối các thành phần bên trong IC với nhau. Những lớp này tạo thành các đường dẫn điện giúp tín hiệu truyền đi trong mạch.
Nhờ sự kết hợp của các thành phần này trên một chip nhỏ, IC có thể thực hiện nhiều chức năng điện tử phức tạp trong khi vẫn giữ kích thước rất nhỏ gọn. Điều này giúp các thiết bị điện tử hiện đại, đặc biệt là các thiết bị Smarthome, trở nên nhỏ hơn, tiết kiệm năng lượng và hoạt động hiệu quả hơn.
Các loại IC thường gặp trong thiết bị smarthome
Thiết bị smarthome thường dùng năm loại IC chính: IC vi điều khiển, IC giao tiếp mạng, IC cảm biến, IC điều khiển LED và IC quản lý nguồn. Mỗi loại đảm nhiệm một chức năng riêng, và một thiết bị hoàn chỉnh thường kết hợp nhiều loại IC cùng lúc.
IC vi điều khiển (Microcontroller IC)

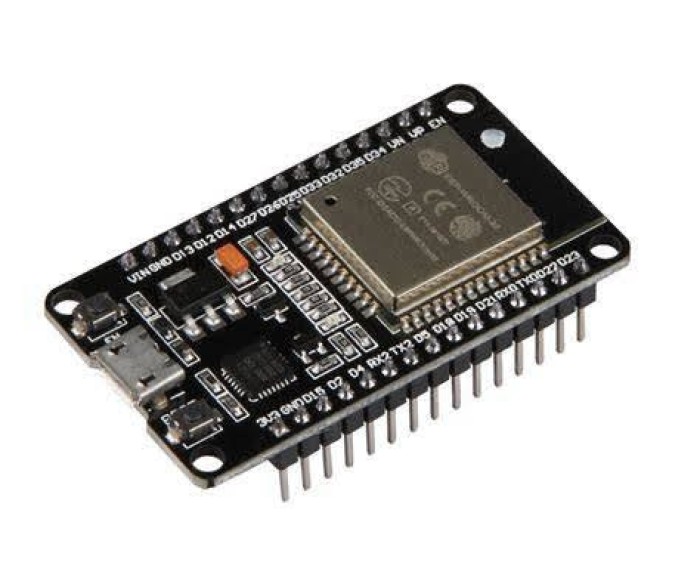

Đây là loại IC đóng vai trò bộ não, xử lý dữ liệu đầu vào và ra lệnh điều khiển đầu ra. IC vi điều khiển có mặt trong hầu hết thiết bị smarthome, từ công tắc, cảm biến đến bộ điều khiển rèm cửa. Hai dòng vi điều khiển phổ biến trong thiết bị smarthome hiện nay là ESP32 và STM32, thường thấy ở các sản phẩm DIY và OEM giá phổ thông.
Không phải thiết bị nào cũng cần vi điều khiển mạnh. Với một công tắc chỉ có chức năng bật tắt đơn giản, một IC vi điều khiển cấp thấp đã đủ dùng. Trả thêm tiền cho chip xử lý mạnh trong trường hợp này chỉ làm tăng giá thành mà không mang lại lợi ích thực tế cho người dùng.
IC giao tiếp mạng (Communication IC)
Thiết bị smarthome cần nói chuyện được với nhau, và IC giao tiếp mạng chính là bộ phận đảm nhiệm việc này. Loại IC này hỗ trợ các chuẩn kết nối như Wi-Fi, Bluetooth, Zigbee, Thread hoặc Matter, cho phép thiết bị gửi và nhận dữ liệu với điện thoại hoặc hệ thống điều khiển trung tâm. Trong các dự án nhà thông minh quy mô lớn hoặc công trình thương mại, IC giao tiếp còn hỗ trợ chuẩn KNX, một hệ bus chuyên dùng cho tự động hóa tòa nhà.
Mỗi chuẩn kết nối có đặc điểm riêng về phạm vi, độ ổn định và mức tiêu thụ điện. Nếu muốn hiểu sâu hơn cách Zigbee truyền tín hiệu qua nhiều thiết bị trung gian trong nhà, có thể tham khảo thêm bài Zigbee là gì?
IC cảm biến (Sensor IC)

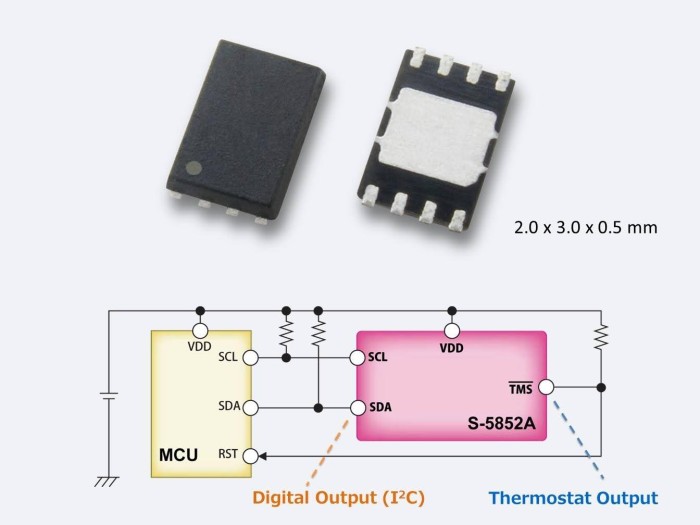

IC cảm biến thu thập dữ liệu từ môi trường như chuyển động, nhiệt độ, độ ẩm hoặc ánh sáng, sau đó chuyển thành tín hiệu số để bộ điều khiển xử lý. Chất lượng của IC cảm biến ảnh hưởng trực tiếp đến độ chính xác của thiết bị, ví dụ một cảm biến chuyển động dùng IC xử lý kém dễ báo động giả khi có gió lùa qua cửa hoặc ánh sáng thay đổi đột ngột.
Cảm biến chuyển động và cảm biến hiện diện tuy giống nhau về hình dạng nhưng dùng thuật toán xử lý tín hiệu khác nhau bên trong IC. Có thể xem thêm sự khác biệt cụ thể trong bài Cảm Biến Hiện Diện Khác Gì Cảm Biến Chuyển Động?
IC điều khiển LED (LED Driver IC)

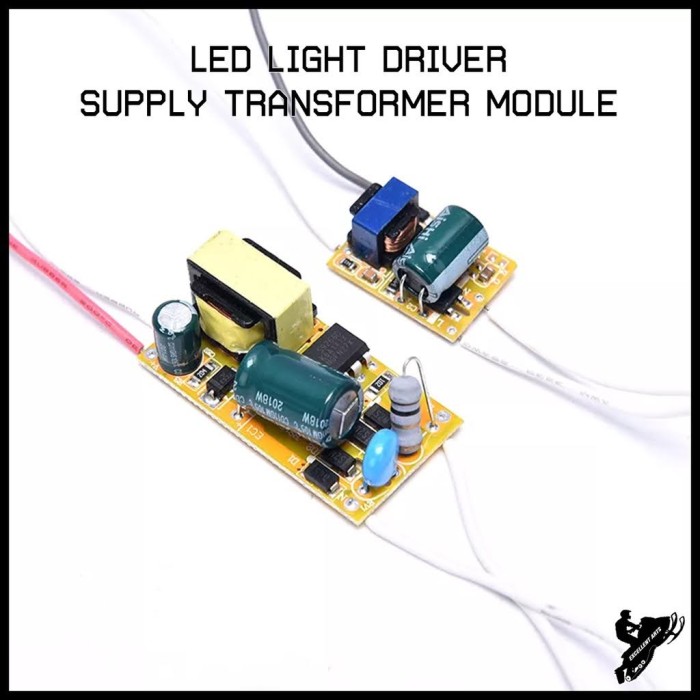

Trong đèn LED thông minh, IC điều khiển LED (LED driver IC) chịu trách nhiệm điều chỉnh độ sáng, màu sắc và hiệu ứng của đèn. Loại IC này phổ biến trong các dải LED RGB, RGBW dùng cho chiếu sáng trang trí và chiếu sáng thông minh trong nhà. Cách IC này ổn định dòng điện qua đèn LED cũng quyết định đèn có bị nhấp nháy hay xuống màu theo thời gian hay không, chi tiết có thể xem thêm ở bài Driver LED Constant Current Và Constant Voltage Khác Gì?
IC quản lý nguồn (Power Management IC)

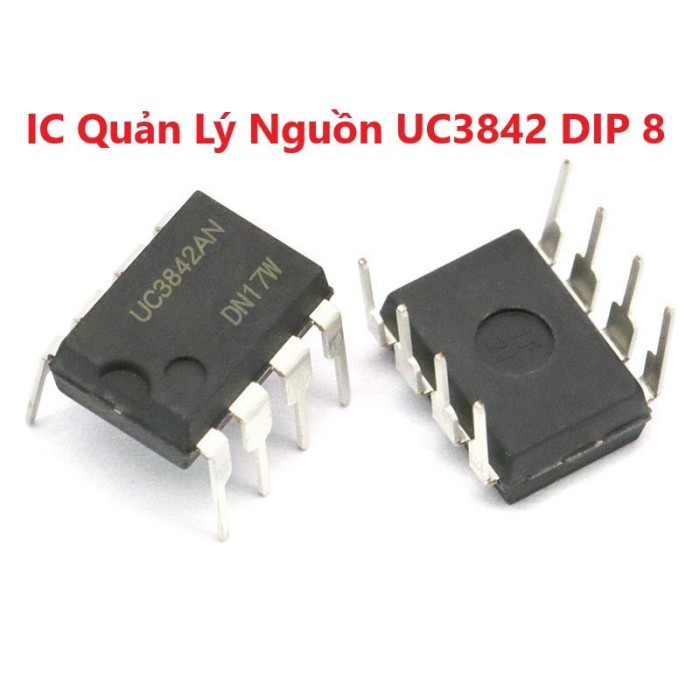

IC quản lý nguồn điều chỉnh và ổn định điện áp cấp cho các thành phần khác trong thiết bị. Loại IC này giúp thiết bị hoạt động ổn định hơn, giảm hao phí điện năng và bảo vệ mạch khỏi các sự cố như quá áp hoặc quá tải. Đây là thành phần ít được nhắc tới nhưng lại quyết định tuổi thọ thực tế của thiết bị sau nhiều năm sử dụng.
Vai trò của IC trong thiết bị smarthome
IC giữ ba vai trò cốt lõi trong thiết bị smarthome: xử lý dữ liệu và ra lệnh điều khiển, kết nối các thiết bị với nhau, và tối ưu năng lượng tiêu thụ của toàn hệ thống.
Xử lý dữ liệu và điều khiển thiết bị
Khi cảm biến chuyển động phát hiện có người trong phòng, IC bên trong sẽ xử lý tín hiệu đó và kích hoạt đèn hoặc thiết bị liên quan theo đúng kịch bản đã cấu hình. Theo quan sát thực tế khi hỗ trợ khách hàng lắp cảm biến hiện diện, độ trễ xử lý của IC vi điều khiển là yếu tố người dùng cảm nhận rõ nhất, đèn "sáng ngay" hay "sáng trễ vài giây" đều xuất phát từ tốc độ xử lý của con IC bên trong, không phải do độ nhạy của cảm biến.
Kết nối và giao tiếp giữa các thiết bị
Trong một hệ thống smarthome hoàn chỉnh, nhiều thiết bị cần trao đổi dữ liệu với nhau để thực hiện các kịch bản tự động. IC giao tiếp mạng đảm nhiệm việc này thông qua các chuẩn kết nối đã nêu ở phần trên, từ đó tạo ra một hệ thống điều khiển thống nhất thay vì các thiết bị hoạt động riêng lẻ.
Tự động hóa và tối ưu năng lượng
Nhờ IC, thiết bị smarthome có thể tự bật tắt theo thời gian, phản hồi theo cảm biến hoặc chạy các kịch bản đã đặt sẵn mà không cần con người can thiệp. IC quản lý nguồn song song đó giúp giảm tiêu thụ điện năng, đặc biệt quan trọng với các thiết bị hoạt động liên tục 24 giờ như cảm biến hoặc bộ điều khiển trung tâm.
IC có mặt trong những thiết bị smarthome nào?
IC xuất hiện trong hầu hết thiết bị smarthome tiêu dùng, rõ nhất ở ba nhóm sản phẩm: công tắc thông minh, cảm biến thông minh và bộ điều khiển trung tâm.
Công tắc thông minh
IC vi điều khiển trong công tắc thông minh nhận lệnh từ app trên điện thoại hoặc từ nút bấm vật lý, sau đó đóng ngắt relay bên trong để bật tắt đèn hoặc thiết bị điện. Các dòng công tắc chuẩn Matter dưới đây là ví dụ thực tế cho loại IC vi điều khiển kết hợp IC giao tiếp mạng trong cùng một thiết bị.
Cảm biến thông minh
Cảm biến thông minh dùng IC cảm biến để đọc dữ liệu môi trường, kết hợp với IC vi điều khiển để xử lý và gửi tín hiệu qua chuẩn Matter đến hệ thống điều khiển trung tâm.
Bộ điều khiển trung tâm (Hub, Gateway)
Bộ điều khiển trung tâm chứa nhiều loại IC hoạt động song song, từ IC xử lý chính đến IC giao tiếp cho từng chuẩn kết nối mà hub hỗ trợ. Đây là thiết bị đóng vai trò trung tâm điều phối toàn bộ hệ thống smarthome trong nhà. Nếu đang cân nhắc chọn hub phù hợp, có thể xem thêm bài Hub Matter Nào Đáng Mua? So Sánh Aqara Hub M3, Homey Pro Và Các Loại Phổ Biến
Xu hướng phát triển của IC trong smarthome
Xu hướng rõ nhất của IC trong smarthome hiện nay là tích hợp nhiều chức năng vào cùng một chip, thay vì dùng nhiều IC rời cho từng nhiệm vụ riêng biệt. Một số IC hiện đại kết hợp cả xử lý dữ liệu, giao tiếp mạng và quản lý năng lượng trong cùng một thiết kế, giúp thiết bị nhỏ gọn hơn và tiêu thụ điện ít hơn.
Song song đó, các nhà sản xuất IC cũng đẩy mạnh hỗ trợ đồng thời nhiều chuẩn kết nối trên một chip, ví dụ IC hỗ trợ cả Thread và Bluetooth Low Energy để thiết bị vừa vào được hệ Matter, vừa cấu hình qua app bằng Bluetooth trong bước lắp đặt đầu tiên. Đây là lý do vì sao ngày càng nhiều thiết bị smarthome mới ra mắt tương thích sẵn với nhiều hệ sinh thái mà không cần thêm bộ chuyển đổi.
