Casambi Salvador là câu trả lời của Casambi cho một tình huống rất thường gặp ở công trình Việt Nam: đường DALI đã đi dây sẵn, nhưng chủ đầu tư lại muốn vận hành qua app không dây như Casambi. Salvador (SAL-10XX) là DALI Application Controller có dây, đưa toàn bộ driver trên một bus DALI vào mạng Casambi Evolution mà không cần phần mềm DALI chuyên dụng hay kỹ sư DALI riêng để commissioning. Đây là sản phẩm đang bán tại KNXStore ở ba phiên bản SAL-1016, SAL-1032 và SAL-1064, khác nhau ở số địa chỉ DALI quản lý được trên một bus.
Salvador là gì trong hệ sinh thái Casambi

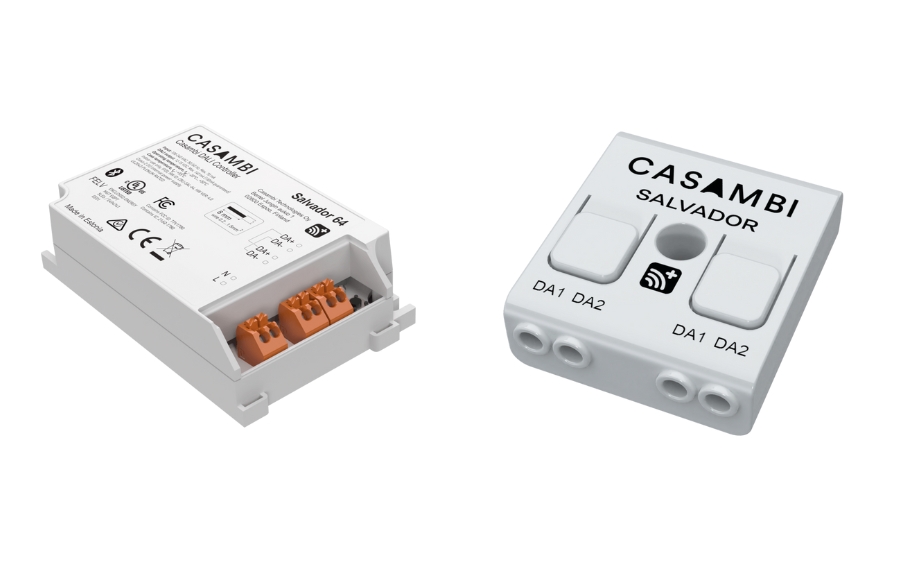

Salvador là DALI Application Controller (DALI master) có dây, đóng vai trò cầu nối biến một bus DALI có sẵn thành một phần của mạng Casambi không dây. Sau khi Salvador quét và đánh địa chỉ, mỗi driver DALI trên bus xuất hiện trong app Casambi như một luminaire độc lập, đầy đủ khả năng dimming, group, scene, timer và thu thập dữ liệu D4i, không khác gì đèn Casambi không dây thông thường.
Khác gì so với CBU thông thường
Nhiều người quen với dòng CBU của Casambi hay nhầm Salvador là "một CBU khác". Không phải vậy. Một CBU gắn vào driver DALI chỉ đóng vai trò một node duy nhất, đúng bằng chính driver đó. Salvador thì ngược lại: nó là thiết bị chủ điều khiển cả một bus, và một Salvador có thể tạo ra tới 64 node riêng biệt từ 64 driver trên cùng bus, tùy phiên bản. Đây là khác biệt cần nắm trước khi tính toán số node cho cả dự án, vì tính nhầm Salvador là "1 node" sẽ làm sai hoàn toàn bài toán quy hoạch mạng Casambi phía sau.
Ba phiên bản Salvador: chọn theo số driver DALI cần điều khiển
Phần cứng và firmware của SAL-1016, SAL-1032 và SAL-1064 giống nhau hoàn toàn. Điểm khác biệt duy nhất là giới hạn discovery, tức số địa chỉ DALI tối đa mà Salvador được phép quét và quản lý trên một bus.
| Model | Địa chỉ DALI tối đa | Phù hợp |
|---|---|---|
| SAL-1016 | 16 (A0-A15) | Dự án nhỏ, retrofit phòng đơn lẻ |
| SAL-1032 | 32 (A0-A31) | Văn phòng, khách sạn, dự án vừa |
| SAL-1064 | 64 (A0-A63) | DALI bus lớn, tòa nhà thương mại, kho công nghiệp |
64 địa chỉ là giới hạn vật lý tối đa của một bus DALI theo IEC 62386, không có phiên bản Salvador nào vượt qua con số này trên một bus. Khi một khu vực cần điều khiển nhiều hơn 64 driver, cách làm đúng là chia thành nhiều bus DALI vật lý riêng biệt, mỗi bus dùng một Salvador, rồi cho các Salvador này cùng tham gia một mạng Casambi Evolution để chia sẻ scene và group xuyên suốt các bus.
Thông số kỹ thuật cần biết trước khi thiết kế
Salvador lấy nguồn trực tiếp từ DALI bus, không có nguồn AC hay pin riêng, nên việc tính PSU và số node trong mạng phải làm đúng từ đầu, không phải việc "cắm vào chạy thử rồi sửa sau".
Nguồn cấp và tải PSU DALI
Salvador hoạt động ở điện áp 9.5-22.5 VDC lấy từ DALI bus, dòng tiêu thụ idle 5mA và peak 30mA. Tổng dòng bus DALI (Salvador cộng tất cả driver) không được vượt quá 250mA, chiều dài cáp bus tối đa 300m trên toàn tuyến.
Khi lập bảng tải PSU, cần cộng cả dòng của Salvador và dòng bus của từng driver. Driver DT6 thông thường tiêu thụ khoảng 2-3mA dòng bus mỗi driver, nên ở cấu hình đầy 64 driver trên một SAL-1064, tổng dòng bus rơi vào khoảng 130-200mA, vẫn nằm trong giới hạn 250mA nếu PSU DALI đủ công suất. Với driver D4i có PSU tích hợp sẵn, cần tắt PSU tích hợp không dùng, nếu không sẽ cộng dồn dòng vượt ngưỡng (lỗi này khá hay gặp khi đội thi công không đọc kỹ tài liệu driver mới).
Giới hạn node trong mạng Casambi Evolution
Salvador chỉ tương thích Casambi Evolution, không dùng được với Casambi Classic. Tổng số node trong một mạng Evolution là 250, tính cả Salvador, driver đã đánh địa chỉ và thiết bị Casambi Ready (sensor, switch, gateway).
Ví dụ dễ hình dung: một tòa nhà 4 tầng, mỗi tầng dùng một SAL-1064 quản lý 60 đèn panel DALI DT8, tổng cộng 4 Salvador cộng 240 driver bằng 244 node, chỉ còn 6 node dư cho sensor và switch. Ở mức sát giới hạn như vậy, cần tính trước ngay từ bước thiết kế nếu dự án còn kế hoạch bổ sung cảm biến sau này, chứ không đợi thi công xong mới phát hiện hết chỗ.
Kiến trúc hybrid: DALI có dây và Casambi Ready không dây trong một mạng

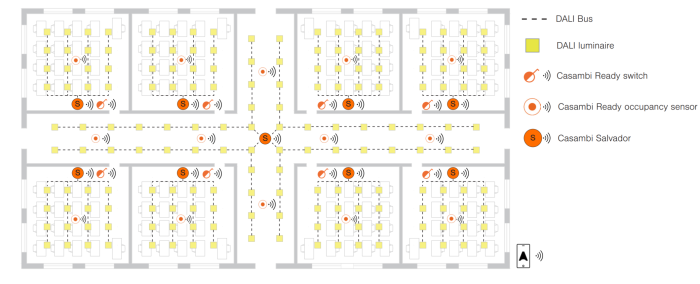

Salvador tạo ra một mạng lai giữa driver DALI có dây và thiết bị Casambi Ready không dây, cùng vận hành trong một mạng Casambi Evolution. Trong app, driver DALI qua Salvador hiển thị như luminaire bình thường, người dùng cuối không cần biết phía sau là bus có dây.
Điểm cần nhớ: Salvador chỉ kết nối được DALI driver (luminaire), không kết nối DALI control (switch, sensor DALI chuẩn). Nếu dự án có cảm biến hoặc công tắc theo chuẩn DALI cần tích hợp, phải đổi sang thiết bị Casambi Ready hoạt động qua Bluetooth, tham khảo thêm 6 loại cảm biến quan trọng trong hệ thống chiếu sáng thông minh để chọn đúng loại tương thích. Đấu nhầm cảm biến DALI trực tiếp vào Salvador là lỗi thường thấy nhất khi đội thi công quen làm DALI truyền thống chuyển sang hệ Casambi.
Lắp đặt và những lỗi thường gặp khi triển khai Salvador
Quy trình đấu nối cơ bản
Salvador bắt vít cố định vào vị trí trên bus, thường trong tủ kỹ thuật hoặc hộp junction. Hai cổng DA1 và DA2 đấu song song nội bộ, cho phép bus DALI chạy xuyên qua thiết bị, cả hai cổng đều không phân cực. Dùng dây lõi đặc 0.5-1.5mm², tuốt dây 6-8mm trước khi đấu. Sau khi đấu nối, pairing vào app Casambi rồi chạy Discovery để tự động đánh địa chỉ toàn bộ driver, ở cấu hình đầy 64 driver quá trình này thường mất 2-5 phút.
Không đặt Salvador trong hộp kim loại kín. Kim loại chặn tín hiệu Bluetooth, và đây là lỗi lắp đặt phổ biến nhất khi đội điện quen đặt thiết bị điều khiển trong tủ tôn theo thói quen làm hệ có dây truyền thống.
Lỗi thường gặp khi triển khai
Ba lỗi hay gặp nhất khi lắp Salvador lần đầu: đấu công tắc hoặc cảm biến DALI trực tiếp vào bus (chỉ được đấu driver), tính thiếu dòng PSU khi có driver D4i tích hợp nguồn, và đặt thiết bị trong hộp kim loại làm mất tín hiệu Bluetooth. Cả ba đều không gây lỗi ngay lúc lắp, mà chỉ lộ ra khi vận hành thực tế, nên nên rà lại checklist này trước khi đóng tủ điện, không phải sau khi đã đóng.
Salvador phù hợp với công trình nào
Cách Salvador phân bổ node và quản lý bus cho thấy rõ nó phù hợp nhất với công trình đã có bus DALI có dây từ trước, chứ không phải điểm khởi đầu cho một hệ thống hoàn toàn mới.
Với văn phòng hoặc khách sạn dùng DALI thuần, một Salvador quản lý vài chục driver trong khu vực, kết hợp thêm cảm biến và công tắc Casambi Ready để có daylight harvesting và Human Centric Lighting mà không cần phần mềm DALI riêng. Với kho xưởng trần cao đã đi dây DALI sẵn, việc kéo lại dây cho một hệ không dây hoàn toàn thường tốn kém hơn nhiều so với việc tận dụng bus DALI có sẵn và chỉ bổ sung sensor Casambi Ready cho vùng cần dimming theo hiện diện. Với trường học hoặc trung tâm thương mại nhiều tầng, mỗi tầng dùng riêng một Salvador, các Salvador cùng tham gia một mạng Evolution để lập lịch và điều khiển tổng thể từ một app duy nhất, thay vì vận hành rời rạc theo từng tầng như trước.
Với công trình cần báo cáo vận hành, không chỉ điều khiển bật tắt, dữ liệu D4i từ driver qua Salvador có thể truyền lên Cloud Gateway để phục vụ energy metering và diagnostic cho hệ thống BMS hoặc phân tích bên thứ ba.
Nếu công trình chưa có bus DALI có dây và đang ở giai đoạn thiết kế mới, nên cân nhắc nâng cấp hệ thống chiếu sáng bằng Casambi Wireless DALI hoặc dùng CBU không dây thay vì kéo bus DALI riêng chỉ để lắp Salvador. Với dự án quy mô nhỏ chỉ vài driver, quy trình gán địa chỉ qua Olfer Casambi CBU-DA-1P đơn giản hơn nhiều so với Discovery toàn bus của Salvador, và cũng nên tham khảo trước để biết Salvador có phải lựa chọn hợp lý cho quy mô dự án hay không, hay chỉ cần CBU là đủ.
Kết luận
Salvador là lựa chọn đúng khi công trình đã có sẵn bus DALI có dây và cần đưa toàn bộ hệ thống đó vào một mạng Casambi Evolution để vận hành cùng cảm biến và automation không dây, mà không cần phần mềm DALI chuyên dụng hay kỹ sư DALI riêng cho commissioning. Chọn đúng phiên bản theo số driver thực tế, tính đủ dòng PSU DALI, và không đấu nhầm DALI control vào Salvador là ba điểm quyết định hệ thống vận hành ổn định ngay từ lần lắp đặt đầu tiên. Cần tư vấn giải pháp cho công trình của bạn? KNXStore.vn - Công ty CP Tích hợp Hệ thống Liên Minh. Địa chỉ: Văn phòng số SAV5-01.02, Lầu 1, Tháp 5, The Sun Avenue, 28 Mai Chí Thọ, Phường Bình Trưng, TP.HCM. Hotline: 0918.918.755. Email: sales@knxstore.vn
