Lunatone DALI Bluetooth 89453584 Commission Và Control DALI Từ Smartphone, Không Cần Cáp

Tủ điện trên trần, hộp điều khiển trong vách, DALI bus đặt trong không gian chật: mỗi lần troubleshoot hay điều chỉnh, kỹ sư phải mang laptop và kéo cáp DALI USB đến tận nơi. DALI Bluetooth thay đổi điều đó. Gắn vào bus một lần, kỹ sư cầm smartphone hoặc tablet đứng trong phòng, kết nối BLE và làm việc.

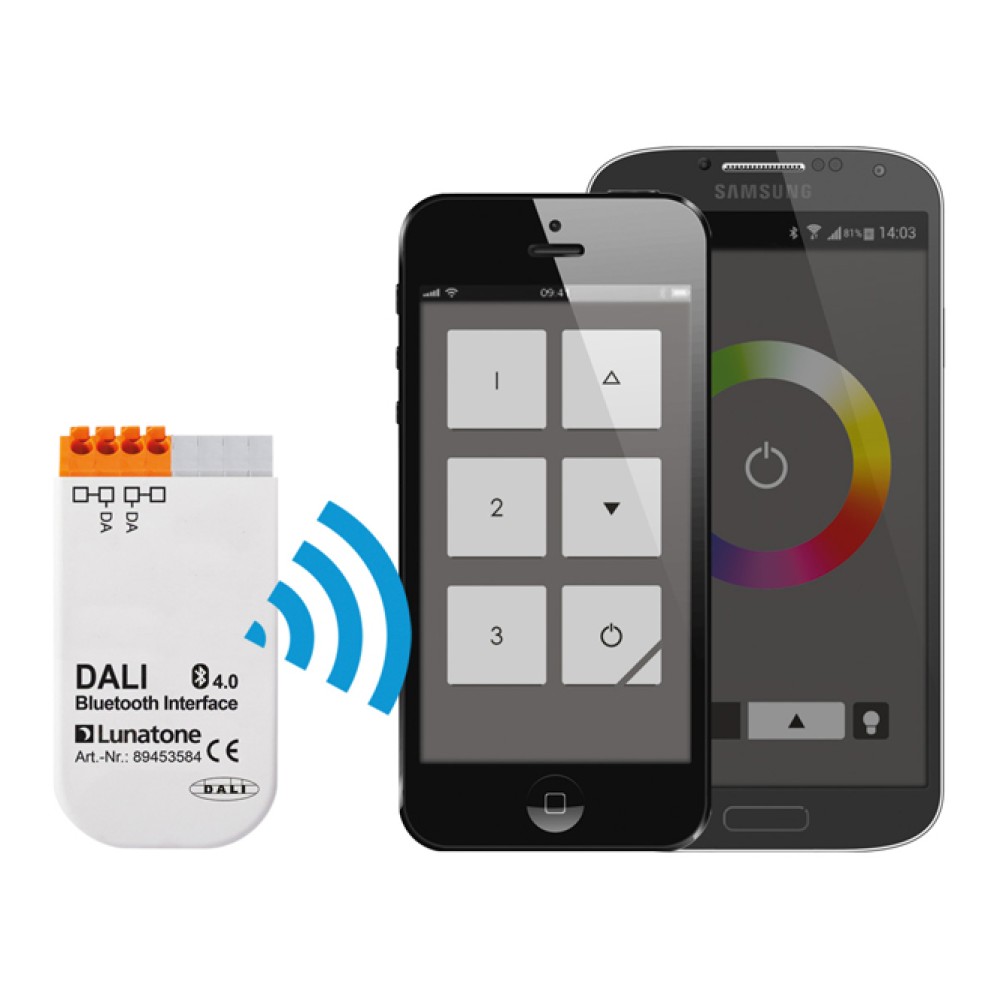

DALI Bluetooth (Art.Nr. 89453584) là interface BLE 4.0 của Lunatone. Nhận nguồn trực tiếp từ DALI bus (4mA), không cần dây nguồn hay USB. Sau khi lắp vào bus, device hoạt động thường trực như một node BLE không dây. Kết nối qua DALI Touch App trên iOS/Android để control và commission, hoặc dùng DALI-Cockpit trên PC có BLE adapter.

Nhận Nguồn Từ DALI Bus Lợi Thế Lắp Đặt

Điểm khác biệt kỹ thuật đáng chú ý: DALI Bluetooth nhận nguồn từ DALI bus (4mA), không cần USB hay nguồn 230VAC riêng. Điều này có nghĩa:

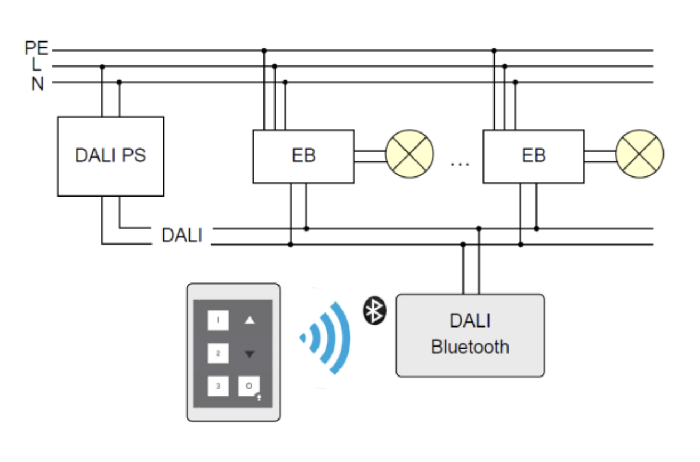

  • Lắp trong tủ điện hoặc hộp nối chỉ cần đấu DA+/DA- vào bus, không cần dây nguồn bổ sung
  • Thiết bị hoạt động bất cứ khi nào bus có nguồn, tự động online
  • Không cần slot USB hay ổ cắm trong tủ
  • Spring terminals 0.5-1.5mm² phù hợp lắp trong không gian nhỏ

Lưu ý: DALI bus cần PSU riêng (Lunatone DALI-2 PS hoặc SR-2400P). DALI Bluetooth tiêu thụ 4mA từ bus, cần tính vào tổng dòng khi sizing PSU.

DALI Touch App Control Và Commission Từ Smartphone

DALI Touch App (Lunatone) là app mobile đi kèm DALI Bluetooth:

  • iOS: App Store, iOS 14.0+, hỗ trợ visionOS 1.0+
  • Android: Google Play
  • Bảo mật: PIN-protected, ngăn thay đổi cấu hình không xác thực

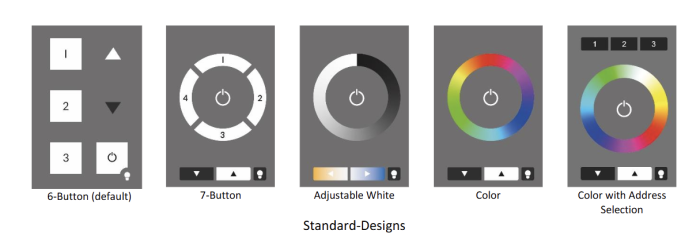

  • Layouts: Tối đa 32 layouts tùy chỉnh, 5 preset sẵn
  • Tính năng: ON/OFF, dim, scene recall, group control

DALI Touch App phù hợp cho kỹ sư service và cho khách hàng cuối muốn smartphone control cơ bản mà không cần gateway thường trực. Tuy nhiên đây là control tool, không phải full commissioning như DALI-Cockpit.

Full commissioning (addressing, group assignment, scene programming) vẫn cần DALI-Cockpit trên Windows PC. DALI Bluetooth kết nối với DALI-Cockpit qua BLE adapter trên PC, thay thế cho DALI USB về mặt vật lý kết nối.

Phạm Vi BLE Và Ứng Dụng Thực Tế

BLE 4.0 hoạt động tốt nhất trong khoảng 10-15m tầm nhìn thẳng. Trong thực tế công trình:

Môi trường Phạm vi ước tính
Tầm nhìn thẳng, không vật cản 10-15m
Qua 1 vách thạch cao 5-10m
Qua vách bê tông hoặc kính Giảm đáng kể, dưới 5m
Trong tủ điện kim loại kín Tín hiệu yếu, cần khảo sát thực tế

Khuyến nghị: nếu tủ điện làm bằng kim loại kín, kiểm tra tín hiệu BLE trước khi lắp. Một số tủ cần khoét lỗ nhỏ hoặc dùng anten ngoài để BLE xuyên tốt hơn.

DALI Bluetooth vs DALI USB Chọn Tool Nào Cho Từng Tình Huống

Tình huống Nên dùng
Bench test tại bàn làm việc DALI USB (có dây, ổn định)
Commission on-site, tủ dễ tiếp cận DALI USB hoặc DALI USB 30mA
Commission, tủ trên trần hoặc vách xa DALI Bluetooth
Troubleshoot nhanh không mang laptop DALI Bluetooth + smartphone
Control cơ bản cho khách hàng cuối DALI Bluetooth + DALI Touch App
Full commissioning DALI-2 certified DALI-2 USB 30mA (24138215-30)

Trong thực tế, kỹ sư thường có cả DALI USB (để bench work và full commissioning) và DALI Bluetooth (để on-site linh hoạt). Hai tool bổ sung cho nhau.

Khi Nào Nên / Không Nên Chọn DALI Bluetooth

Nên chọn khi:

  • Tủ điện hoặc hộp DALI đặt ở vị trí khó tiếp cận (trên trần, trong vách, phòng server)
  • Muốn smartphone control cơ bản qua DALI Touch App không cần gateway thường trực
  • Commission hoặc troubleshoot từ xa trong phòng, không muốn kéo cáp
  • Cần nhiều kỹ sư làm việc trên cùng bus từ thiết bị khác nhau (multi-master)
  • Service định kỳ: lắp DALI Bluetooth cố định trong tủ để dễ kết nối mỗi lần bảo trì

Không nên chọn khi:

  • Cần DALI-2 certified interface cho hồ sơ: dùng DALI-2 USB 30mA (24138215-30)
  • Môi trường có nhiều can nhiễu 2.4GHz (nhà máy, khu nhiều thiết bị BLE)
  • Tủ điện kim loại kín, tín hiệu BLE không xuyên được
  • Cần kết nối ổn định liên tục không bị drop: có dây (DALI USB) ổn định hơn

Kết Luận

DALI Bluetooth (89453584) là tool không dây linh hoạt cho kỹ sư DALI: nhận nguồn từ bus, không cần USB, kết nối BLE 10-15m. DALI Touch App cho iOS/Android phù hợp vừa commissioning service vừa handover control cơ bản cho khách hàng. Kết hợp với DALI USB hoặc DALI-2 USB 30mA để có bộ tool hoàn chỉnh. KNXStore phân phối DALI Bluetooth và dòng Lunatone commissioning tool tại Việt Nam. Liên hệ để tư vấn bundle tool phù hợp cho quy mô dự án.

Câu hỏi thường gặp

Có. DALI Bluetooth lắp trên bus và nhận nguồn từ bus liên tục. Khi không có kết nối BLE, thiết bị vẫn on và sẵn sàng kết nối bất cứ lúc nào. Không cần "bật" thiết bị trước khi kết nối

Có. DALI hỗ trợ multi-master (nhiều Application Controller trên cùng bus). DALI Bluetooth và DALI USB có thể cùng kết nối vào bus, nhưng cần tránh xung đột lệnh khi 2 tool cùng gửi lệnh xuống bus. Trong thực tế, chỉ nên dùng 1 tool tại một thời điểm để tránh conflict.

Không. DALI Touch App chủ yếu dùng để control (ON/OFF, dim, scene recall, group control) và cấu hình layout cho end-user. Full commissioning (short address assignment, group/scene programming từ đầu) vẫn cần DALI-Cockpit trên Windows. Tuy nhiên DALI Touch App phù hợp cho service nhanh và handover cho khách hàng.

Về protocol, DALI Bluetooth giao tiếp DALI-1 chuẩn. DALI-2 device backwards compatible với DALI-1, nên cơ bản vẫn control được. Tuy nhiên tính năng DALI-2 nâng cao (D4i energy, Part 252, auto-addressing) cần interface DALI-2 certified. Với yêu cầu đó, dùng DALI-2 USB 30mA thay thế.

BLE 4.0 thông thường hỗ trợ 1 kết nối tại một thời điểm. Nhiều thiết bị có thể scan thấy DALI Bluetooth nhưng chỉ 1 device kết nối được tại một lúc. Multi-master ở đây có nghĩa nhiều DALI Bluetooth node có thể cùng trên 1 DALI bus, không phải nhiều BLE client cùng lúc.

Không. Chỉ cần đấu DA+ và DA- vào DALI bus (spring terminals 0.5-1.5mm²). Thiết bị nhận nguồn 4mA từ bus. Cần đảm bảo bus đã có PSU cấp nguồn (Lunatone DALI-2 PS, SR-2400P hoặc built-in PSU trong gateway).
