Bộ giao tiếp USB DALI-2 30mA Lunatone - DALI-2 USB 30mA

Lunatone DALI-2 USB 30mA: Interface DALI Tích Hợp PSU Bus, Commission Không Cần Mang Thêm Nguồn

Tình huống quen thuộc khi commissioning: đến công trình, tủ chưa lắp DALI PSU, hoặc cần bench test vài driver tại văn phòng. Interface USB thông thường không cấp nguồn bus, nên phải mang thêm PSU riêng. Lunatone DALI-2 USB 30mA (Art.Nr. 24138215-30) giải quyết việc này bằng nguồn bus 30mA tích hợp, lấy điện trực tiếp từ cổng USB của laptop.

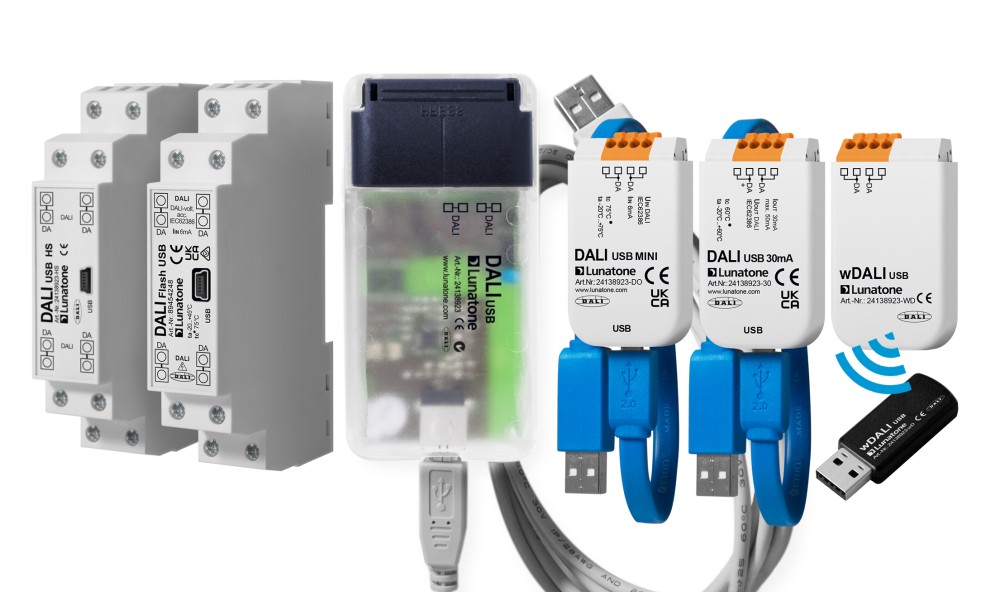

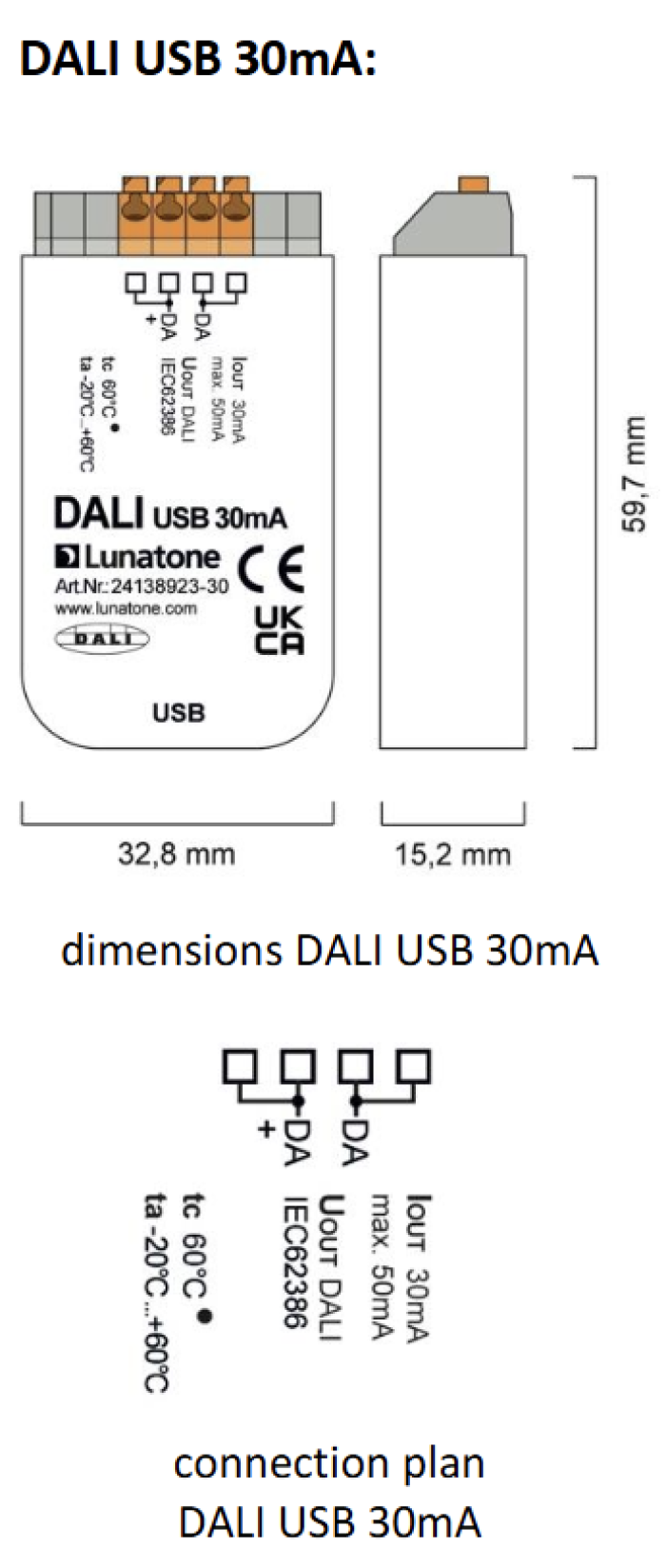

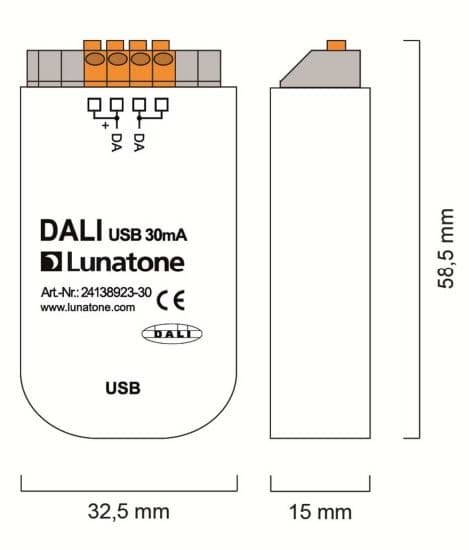

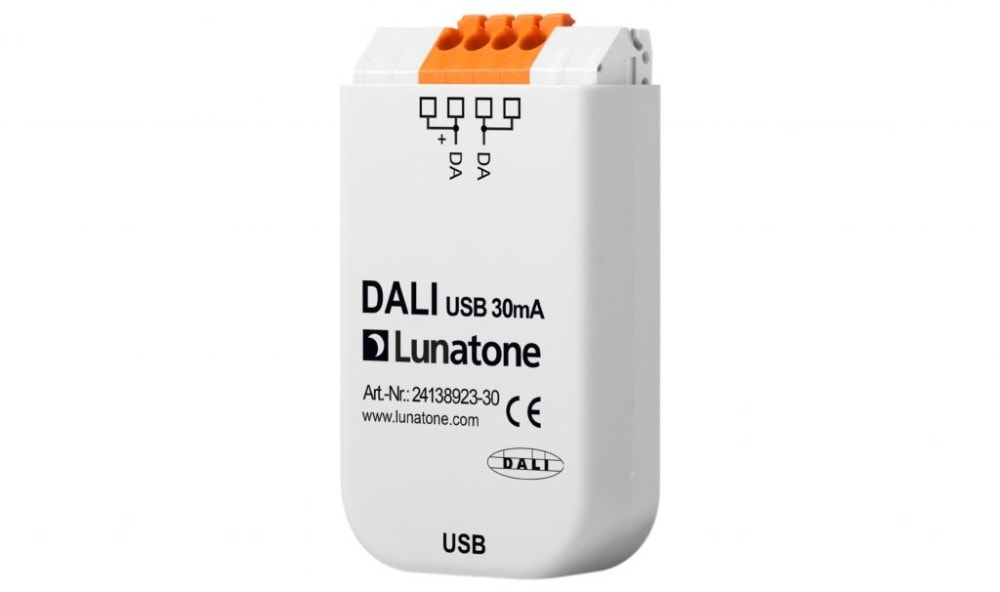

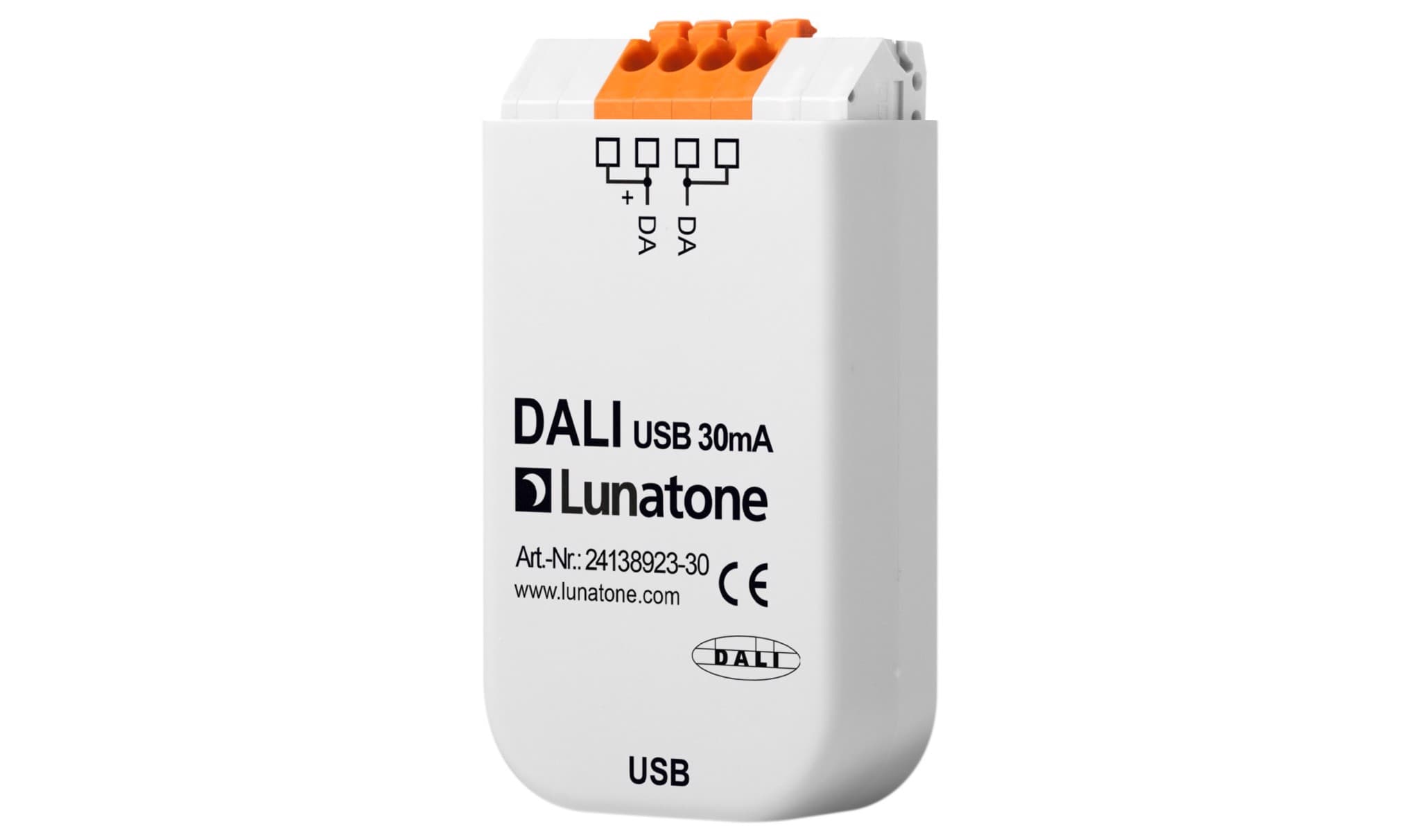

Thiết bị dùng cổng USB-C, kích thước 59 x 33 x 15mm, vừa hộp kỹ thuật. Có 2 bộ terminal DA+/DA- để đấu nối tiếp (loop-through) dây DALI.

PSU Bus Tích Hợp: Cách Hoạt Động

Nguồn bus tích hợp có thông số 30mA đảm bảo / 50mA max, điện áp ra 12–20,5VDC, chống hở mạch và ngắn mạch. Nguồn lấy từ USB, nên laptop cấp điện cho cả interface lẫn bus DALI.

Ba điểm cần biết trước khi dùng:

• PSU mặc định TẮT khi xuất xưởng. Bật/tắt trong DALI Cockpit, trạng thái được lưu trong thiết bị cho đến lần thay đổi tiếp theo. Cắm vào mà bus không có nguồn thì kiểm tra mục này đầu tiên.
• Tổng nguồn bus trên một line không vượt 250mA. Nếu PSU ngoài đã cấp đủ 250mA thì không bật PSU 30mA của interface.
• Interface tự tiêu thụ khoảng 6mA từ bus. Khi chỉ dùng PSU tích hợp, phần còn lại cho thiết bị khoảng 24mA.

Đủ Cấp Cho Bao Nhiêu Thiết Bị?

IEC 62386-101 giới hạn dòng tĩnh tối đa 2mA cho mỗi thiết bị DALI trên bus. Tính theo trường hợp xấu nhất:

Đây là giới hạn trên theo chuẩn. Thực tế phải cộng dòng bus từ datasheet của từng driver và sensor. Các thiết bị lấy nguồn từ bus (sensor, nút nhấn bus-powered) tiêu thụ nhiều hơn mức 2mA của control gear thông thường, nên với các thiết bị này cần tính riêng. Với hệ thống lớn hơn, dùng PSU DALI ngoài. Khi đó interface vẫn chạy bình thường và PSU tích hợp nên để OFF.

Giao Thức Hỗ Trợ Và Chế Độ Monitor

Interface giao tiếp hai chiều với DALI bus: gửi lệnh, nhận phản hồi, và giám sát toàn bộ lưu lượng trên line. Các định dạng frame được hỗ trợ:

• Standard DALI 16-bit (forward frame)
• Standard DALI 8-bit (backward frame)
• DALI-2 24-bit cho control device và event message
• eDALI 25-bit (24-bit data) của Tridonic
• Frame bit-length khác, ví dụ 17-bit của Helvar

Ở chế độ monitor, mọi frame thuộc các giao thức trên đều được chuyển lên PC. Tính năng này hữu ích khi debug hệ thống nhiều hãng, hoặc khi cần xác định thiết bị nào đang gửi event lên bus.

Phần Mềm: DALI Cockpit Và LUBA Protocol

DALI Cockpit (Lunatone, miễn phí, Windows) là công cụ chính: addressing, cấu hình control gear (min/max level, power-on level, system failure level, fade time/rate), cấu hình scene, DALI Monitor và bật/tắt PSU tích hợp. Firmware của interface được cập nhật tự động qua USB bằng DALIBusServer.exe, chương trình này cài kèm DALI Cockpit.

LUBA protocol (Lunatone Universal Building and Automation) dành cho tích hợp bên thứ ba. Interface xuất hiện như cổng COM ảo với cấu hình 38400 baud, 8N1. Các nhóm lệnh chính:

• Gửi frame DALI 16-bit, 24-bit, eDALI; đọc/ghi DALI settings, đọc trạng thái interface
• Addressing: đọc device list, tìm thiết bị, addressing mới/mở rộng, tìm địa chỉ trùng, xóa địa chỉ
• Đọc device type, đọc/ghi memory bank, fade to level/color, đọc/lưu scene
• Đọc thông tin, descriptor, tên thiết bị; user memory; trạng thái macro

Lunatone cung cấp mã Python mẫu (lubadevkit) để bắt đầu nhanh. Đây là lựa chọn phù hợp khi cần viết tool test tự động, script commissioning hàng loạt, hoặc gateway PC ↔ DALI cho ứng dụng riêng.

Khi Nào Nên / Không Nên Chọn DALI-2 USB 30mA

Nên chọn khi:

• Bench test driver/sensor DALI tại văn phòng hoặc showroom mà không muốn mang PSU riêng
• Commission on-site hệ thống nhỏ trước khi tủ điện có PSU
• Cần monitor và debug lưu lượng bus DALI, kể cả hệ có thiết bị Tridonic (eDALI) hoặc Helvar
• Cần interface có giao thức mở (LUBA, cổng COM) để viết tool hoặc script riêng

Không nên kỳ vọng:

• Dùng PSU 30mA làm nguồn chính cho hệ thống vận hành lâu dài. Hệ thống chính thức vẫn cần PSU DALI ngoài.
• Cấp đủ nguồn cho nhiều sensor bus-powered cùng lúc. Cộng dòng thực tế từ datasheet trước khi test.
