Lunatone DALI USB 24138923 Công Cụ Commissioning DALI-2 Chuẩn Cho Kỹ Sư Thi Công
Mỗi hệ thống DALI-2 đều phải trải qua bước commissioning: assign short address cho từng driver, chia group, tạo scene, cấu hình sensor. Không có DALI interface kết nối PC với bus, toàn bộ bước này không thể thực hiện. DALI USB của Lunatone là công cụ tiêu chuẩn cho công việc đó, cắm vào USB và chạy DALI-Cockpit là bắt đầu được ngay.

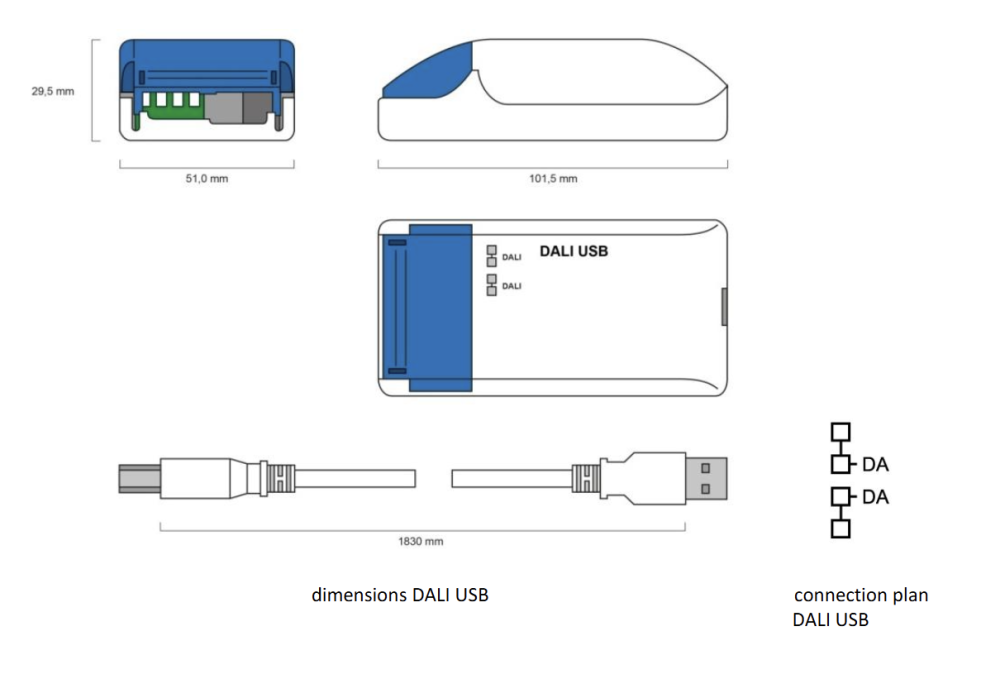

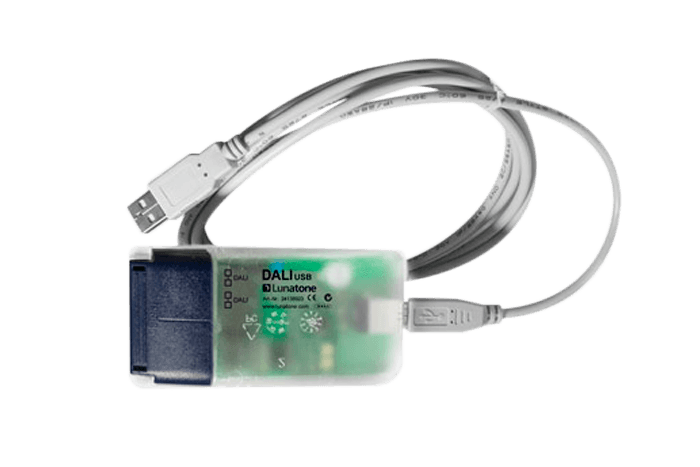

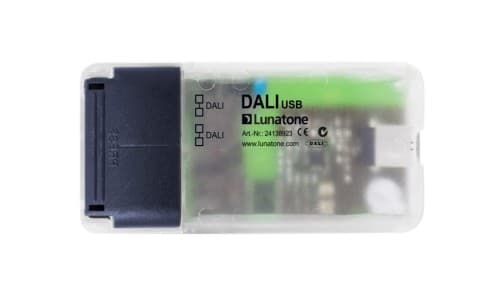

DALI USB (Art.Nr. 24138923) cung cấp 1 tuyến DALI với loop-through terminals, cách ly galvanic DALI ↔ USB, powered hoàn toàn từ USB. Kích thước 102x51x30mm, tương thích DALI-1 và DALI-2. Không có built-in bus PSU, cần PSU ngoài cấp nguồn cho bus trong quá trình commissioning.
DALI USB Trong Quy Trình Commissioning DALI-2
Quy trình standard khi commission hệ thống DALI-2 từ PC:
- Lắp PSU (Lunatone DALI-2 PS hoặc SR-2400P) cấp 16VDC cho bus
- Cắm DALI USB vào PC, kết nối DA+/DA- vào bus
- Mở DALI-Cockpit, scan bus để discover tất cả device (driver, sensor, input device)
- Assign short address 0-63 cho từng device
- Tạo group assignment (Group 0-15)
- Config scene, fade time, min/max level
- Kiểm tra response từng device qua bus traffic monitor
DALI USB đóng vai trò Application Controller tạm thời trong suốt quá trình commissioning. Sau khi hoàn tất, Application Controller thực sự (Helvar 9XX, UIT MAC1XX, SR-GW-EDA) tiếp nhận vận hành.
Kết Nối Và Cấu Hình Phần Cứng
DALI USB kết nối bus qua 2 cặp terminal (DA+/DA- input và DA+/DA- loop-through). Loop-through cho phép daisy-chain DALI USB vào đường bus mà không cần T-connector hay junction box.
Cách ly galvanic giữa USB và DALI bus đảm bảo PC không bị ảnh hưởng khi DALI bus có vấn đề (short circuit, overvoltage). Đây là yêu cầu bắt buộc khi interface với hệ thống điện công nghiệp.
Lưu ý quan trọng: DALI USB tiêu thụ ~6mA từ DALI bus (cho phần interface), không cấp nguồn ngược lại cho bus. Toàn bộ device trên bus (driver, sensor, push button) cần nguồn từ PSU ngoài độc lập.

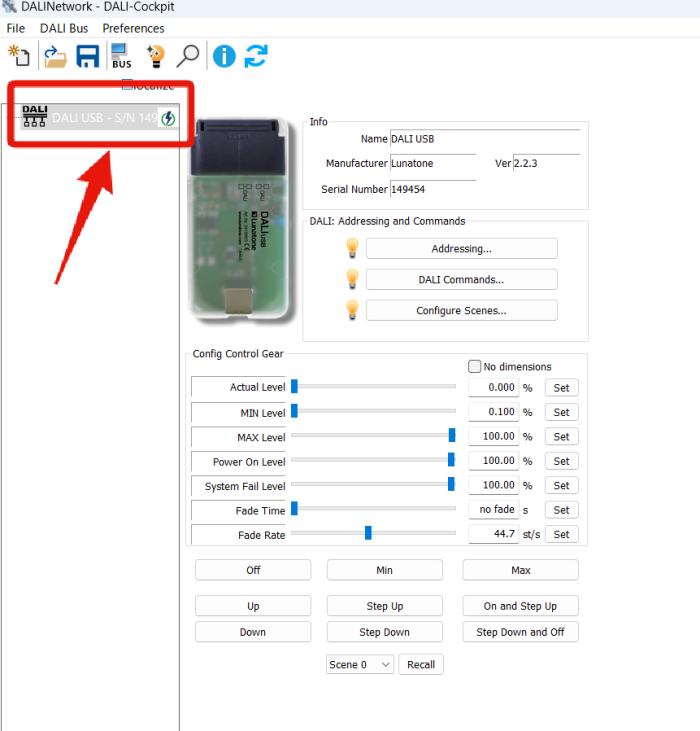

DALI-Cockpit Phần Mềm Commissioning Đi Kèm
DALI-Cockpit là phần mềm Windows của Lunatone, phối hợp trực tiếp với DALI USB để thực hiện full commissioning DALI-2.
Tính năng chính:
- Device discovery và auto-addressing
- Short address assignment (0-63 per bus)
- Group configuration (Group 0-15, multi-group per device)
- Scene programming (Scene 0-15)
- Fade time và fade rate configuration
- Min/max light level per device
- DALI bus traffic monitoring (real-time)
- Energy reporting và fault status (DALI-2 device)
- DT8 color control (tunable white, RGB) nếu driver hỗ trợ
Yêu cầu: Windows 7/10/11. Không có phiên bản macOS hay Linux. Với DALI-2 device phức tạp (D4i energy metering, Part 252), cần DALI-Cockpit phiên bản mới nhất.
DALI USB vs DALI USB 30mA Khi Nào Cần PSU Tích Hợp
Điểm khác biệt cốt lõi giữa DALI USB (24138923) và DALI USB 30mA là bus PSU:
| DALI USB 24138923 | DALI USB 30mA | |
|---|---|---|
| Bus PSU | Không có | 30mA tích hợp |
| Commission không PSU ngoài | Không thể | Được (hệ nhỏ) |
| Cần mang PSU ngoài theo | Có | Không (hệ dưới 30mA) |
| DALI-2 certified (bản mới) | Không | Có (24138215-30) |
| Kích thước | 102x51x30mm | 59x33x15mm |
| USB connector | Mini-A | USB-C (bản 24138215-30) |
Chọn DALI USB (24138923) khi đã có PSU trong tủ hoặc hệ thống lớn cần PSU ngoài dù sao. Chọn DALI USB 30mA khi muốn tool nhẹ, bench test hay commission nhỏ không cần mang PSU.
Khi Nào Nên / Không Nên Chọn DALI USB 24138923
Nên chọn khi:
- Cần PC commissioning tool tiêu chuẩn cho hệ thống DALI-1 hoặc DALI-2
- Đã có PSU ngoài (Lunatone DALI-2 PS, SR-2400P) trong tủ hoặc mang theo
- Commissioning hệ thống lớn: bus nhiều device, PSU ngoài bắt buộc dù sao
- Cần DALI-Cockpit đầy đủ trên Windows (addressing, group, scene, monitoring)
- Ngân sách tool cơ bản, không cần PSU tích hợp
Không nên chọn khi:
- Muốn bench test driver mới mà không có PSU ngoài: chọn DALI USB 30mA
- Commission on-site hệ thống nhỏ mà không muốn mang PSU riêng: DALI USB 30mA
- Cần wireless commissioning từ smartphone: chọn DALI Bluetooth
- Hồ sơ thầu yêu cầu DALI-2 certified interface: chọn DALI-2 USB 30mA (24138215-30)
Kết Luận
DALI USB (24138923) là công cụ commissioning tiêu chuẩn cho kỹ sư DALI-2, phối hợp với DALI-Cockpit để thực hiện full setup từ addressing đến scene programming và monitoring. Cần PSU ngoài khi dùng thực tế. Với kỹ sư muốn tool nhẹ không cần mang PSU hoặc cần DALI-2 certified interface, DALI USB 30mA (24138215-30) là lựa chọn tiếp theo.

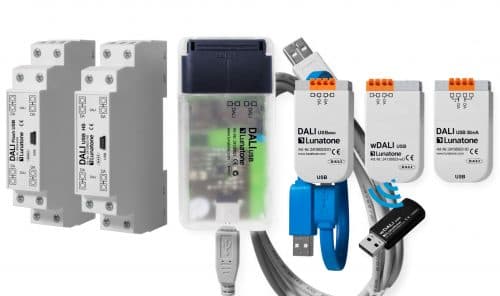

KNXStore phân phối DALI USB và toàn bộ dòng Lunatone commissioning tool. Liên hệ để tư vấn tool phù hợp cho quy mô và loại dự án.
