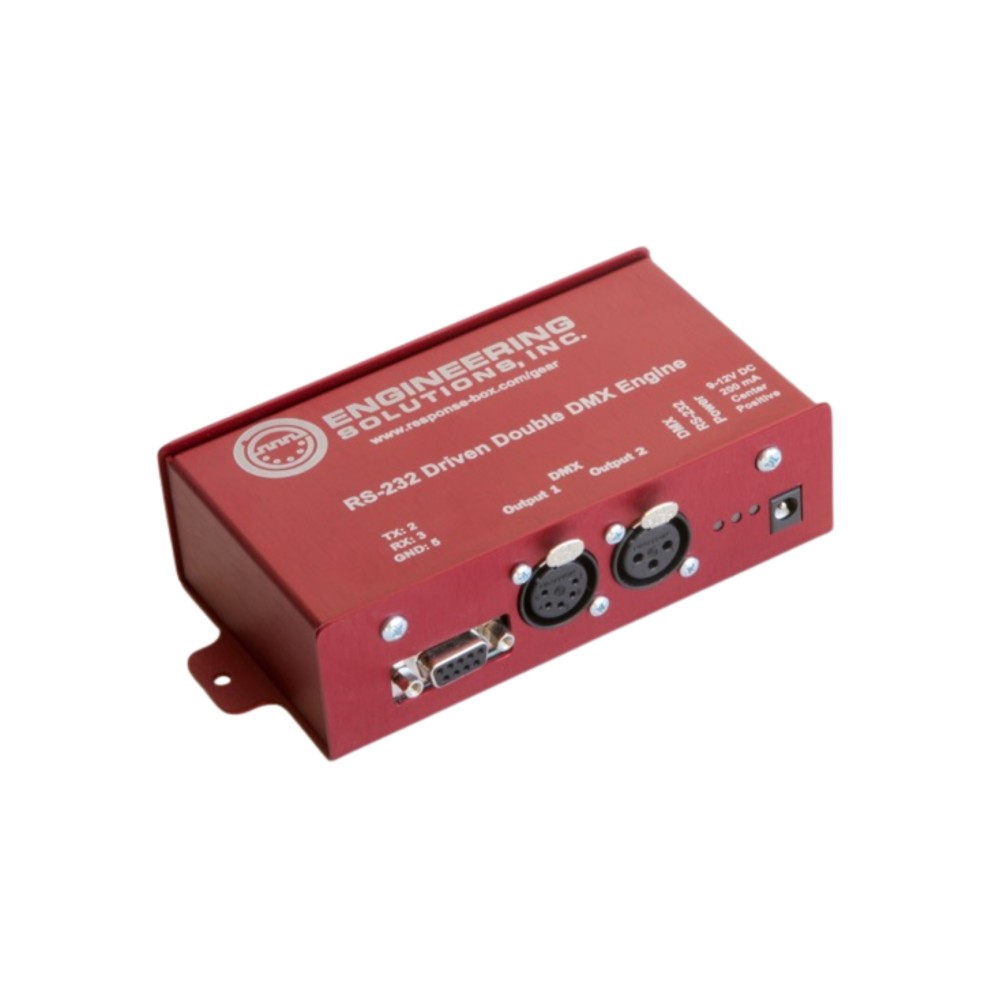

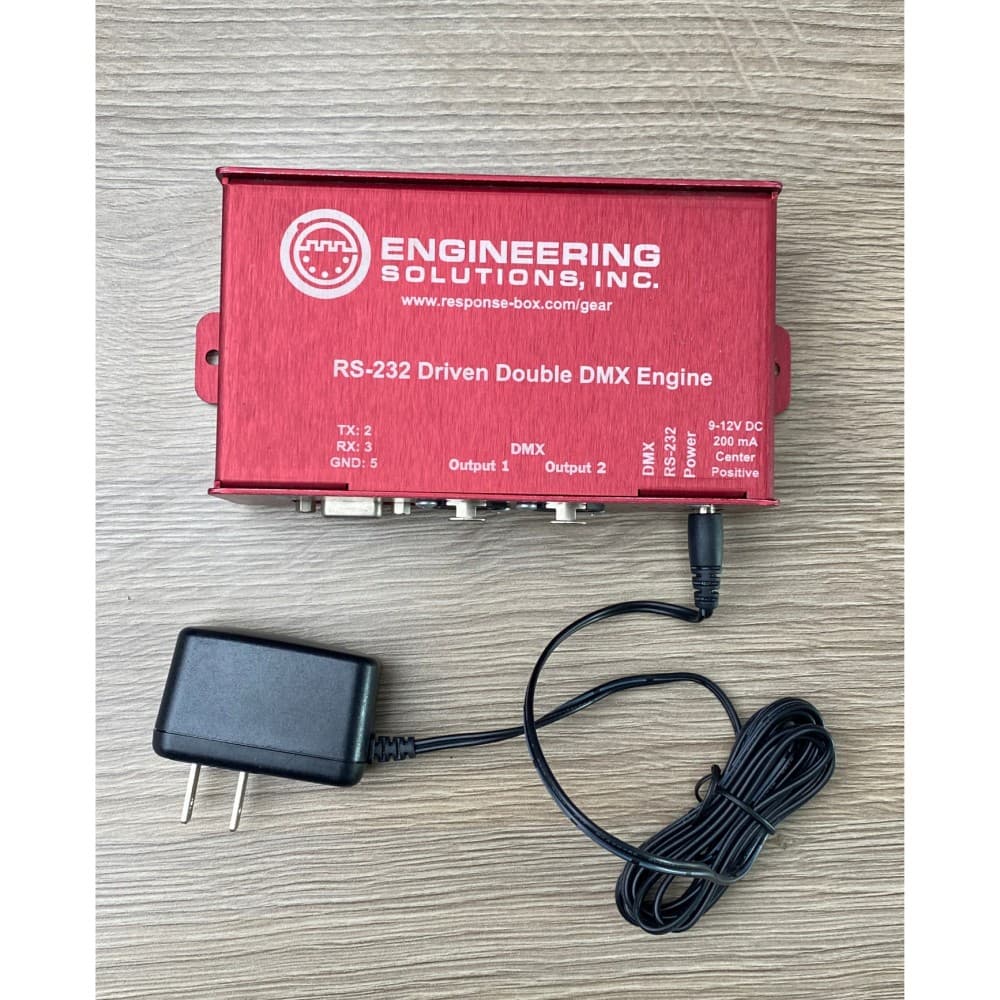

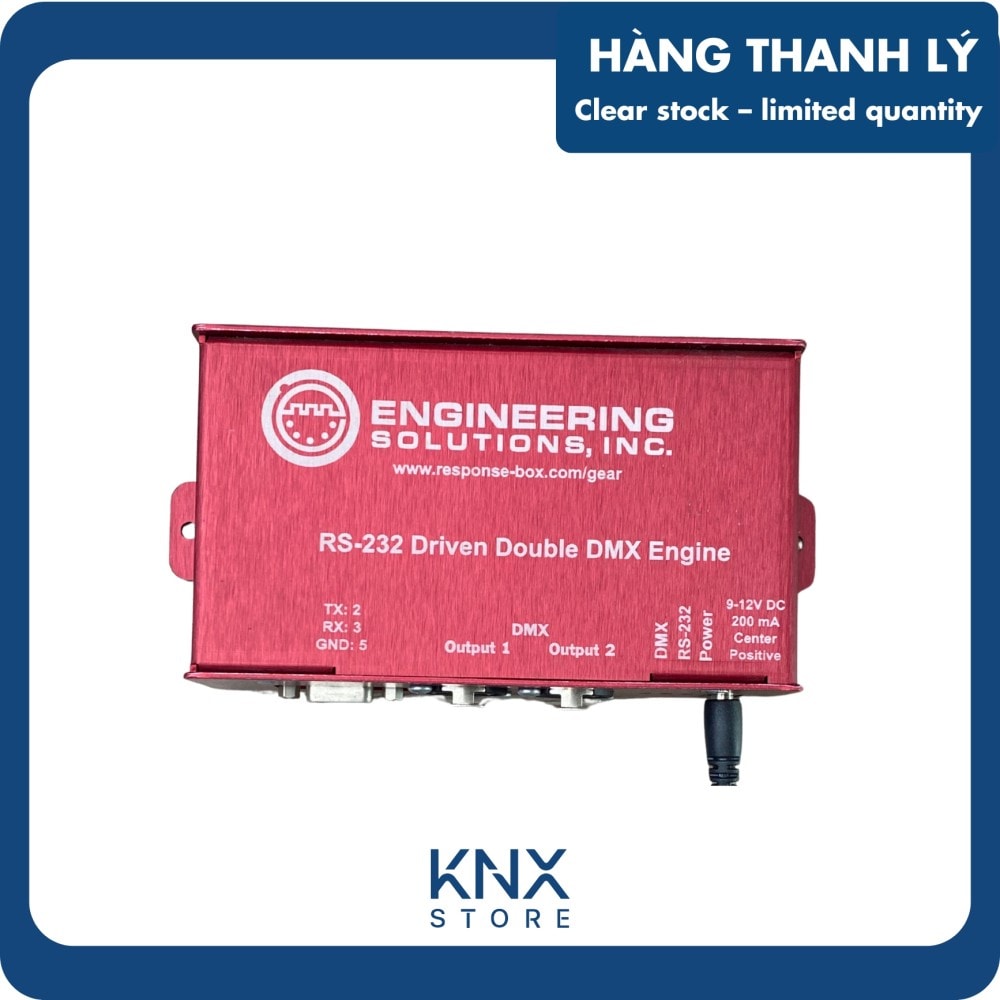

Bộ chuyển đổi RS232 DMX Engine là gì?

RS232 DMX Engine là bộ giao tiếp chuyên dụng cho phép điều khiển thiết bị chiếu sáng DMX512 thông qua giao thức RS-232, phù hợp cho các hệ thống điều khiển trung tâm, BMS, media controller hoặc các giải pháp tự động hóa ánh sáng cần độ ổn định cao. Thiết bị tuân thủ đầy đủ chuẩn DMX, tương thích với mọi thiết bị DMX512 tiêu chuẩn trên thị trường.

Điểm nổi bật của RS232 DMX Engine

  • Chuyển đổi tín hiệu RS-232 sang DMX512 ổn định và chính xác
  • Tương thích với toàn bộ thiết bị DMX tuân thủ chuẩn USITT
  • Hỗ trợ nhiều chuẩn đầu ra DMX trong cùng một thiết bị
  • Cấu hình baud rate RS-232 linh hoạt, phù hợp nhiều hệ điều khiển
  • Thiết kế bền bỉ, phù hợp vận hành liên tục trong môi trường kỹ thuật

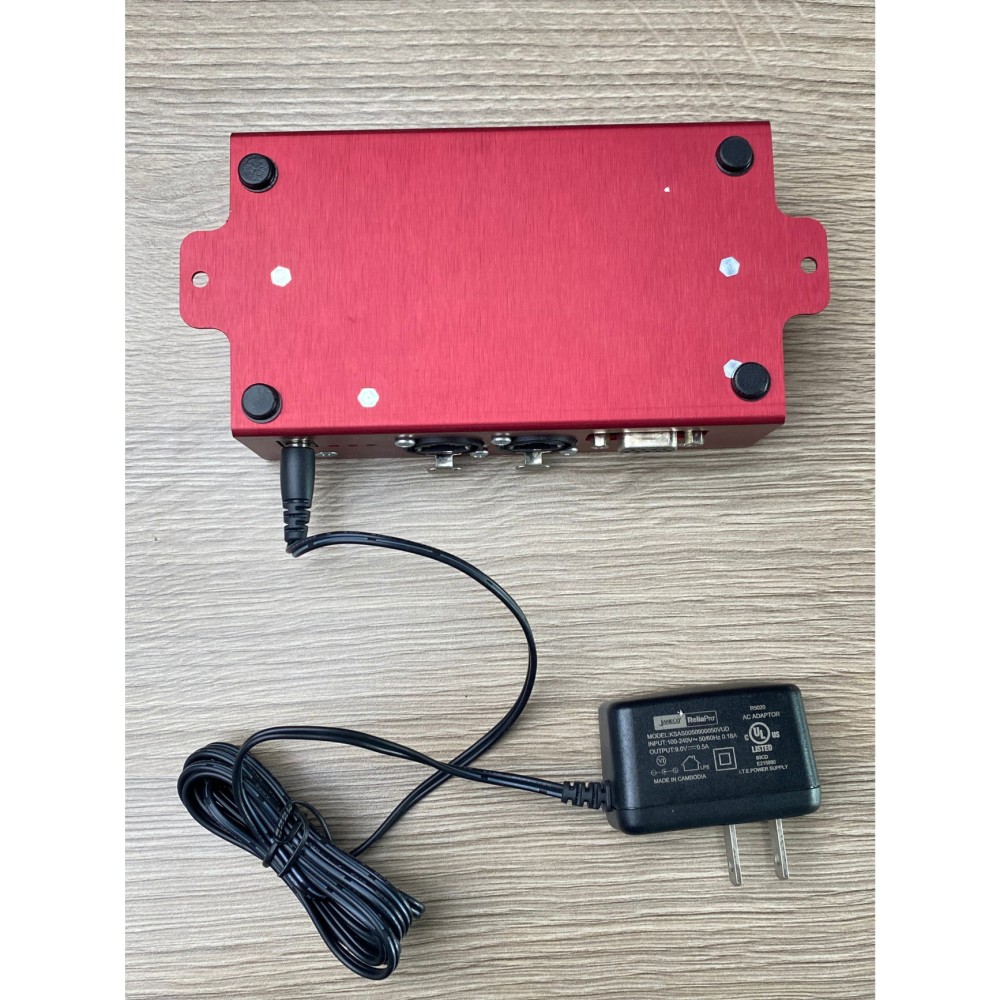

  • Đi kèm nguồn switching 9V, sử dụng được toàn cầu

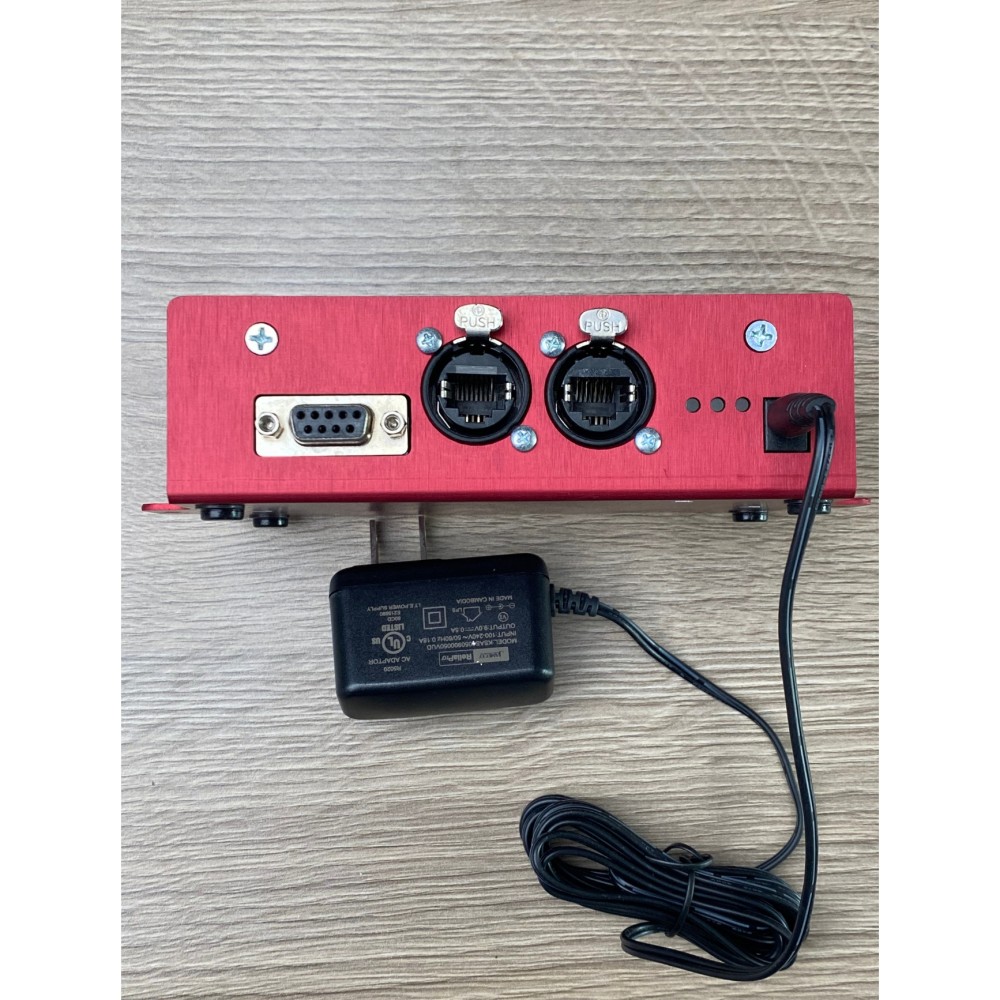

RS232 DMX Engine - Linh hoạt chuẩn đầu ra DMX

Nội dung Mô tả
Chuẩn đầu ra hỗ trợ XLR 3 chân
XLR 5 chân
RJ45 (CAT5 / EtherCon)
Chuẩn RJ45 DMX Dữ liệu DMX truyền trên cặp dây cam / cam-trắng
Mass truyền trên cặp dây nâu / nâu-trắng
Khả năng tích hợp Dễ dàng sử dụng chung với hạ tầng cáp mạng hiện có trong công trình
Ứng dụng Phù hợp lắp đặt linh hoạt trong tủ kỹ thuật, rack hoặc hệ thống chiếu sáng phân tán

Điều khiển DMX chính xác qua RS-232

Nội dung Mô tả
Chuẩn giao tiếp RS-232
Tốc độ truyền hỗ trợ 9.600 baud
19.200 baud
38.400 baud
57.600 baud
115.200 baud
Cấu hình truyền 8N1
Tốc độ mặc định 115.200 baud
Đặc điểm vận hành Đảm bảo điều khiển DMX thời gian thực ổn định
Ứng dụng điển hình

Chiếu sáng sân khấu

Lighting show

Chiếu sáng kiến trúc

Điều khiển DMX từ hệ thống trung tâm (RS-232 controller, media server, BMS…)

Thiết kế và độ tin cậy RS232 DMX Engine

  • Vỏ thiết bị chắc chắn, phù hợp môi trường kỹ thuật và công nghiệp nhẹ
  • Sử dụng đầu nối XLR Neutrik chính hãng, đảm bảo tiếp xúc ổn định
  • Kích thước gọn, dễ lắp trong tủ rack hoặc tủ điều khiển
  • Được thiết kế cho vận hành liên tục, hạn chế lỗi truyền thông
