Gateway Hồng Ngoại KNX 4 Kênh Học Mã IR Kanonbus KTS0-IR
Nhiều thiết bị trong phòng khách sạn, phòng hội nghị hoặc không gian giải trí gia đình dùng remote hồng ngoại làm giao diện điều khiển duy nhất: TV, điều hòa, amply, máy chiếu. Khi dự án tích hợp KNX, integrator thường gặp bài toán tích hợp những thiết bị này vào hệ thống trong khi nhà sản xuất không cung cấp giao thức mạng hay RS485. KTS0-IR giải quyết bài toán đó: học mã hồng ngoại từ remote gốc một lần, sau đó KNX có thể kích hoạt bất kỳ lệnh hồng ngoại nào thông qua group object.

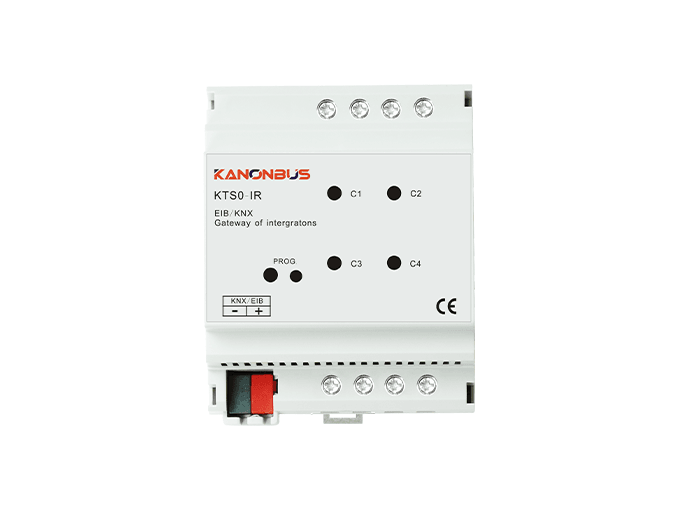

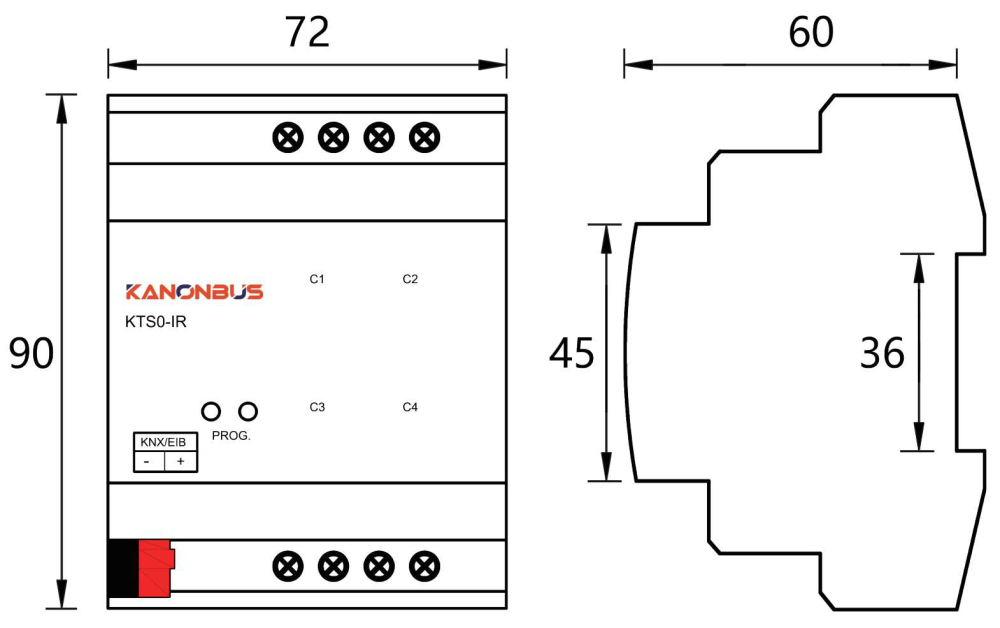

KTS0-IR là gateway hồng ngoại KNX của Kanonbus, lắp DIN rail, bus-powered. Một kênh học IR thu nhận mã từ remote gốc. Bốn kênh output IR truyền tín hiệu đến thiết bị. Tần số carrier tự động nhận diện trong dải 20KHz~75KHz, không cần chỉnh tay.
Quy Trình Học Mã Hồng Ngoại
KTS0-IR hoạt động theo hai giai đoạn: học mã và phát mã.
- Giai đoạn học mã: Integrator chỉa remote gốc của thiết bị vào cổng IR learning probe (vị trí 2) và nhấn nút cần học. KTS0-IR thu nhận tín hiệu hồng ngoại, phân tích tần số carrier và chuỗi bit, lưu mã vào bộ nhớ. Quá trình này thực hiện qua ETS hoặc qua phần mềm host computer kết nối RS485. Tần số carrier tự nhận diện trong dải 20KHz~75KHz, bao phủ hầu hết remote trên thị trường từ remote điều hòa 38KHz phổ biến đến remote thiết bị âm thanh dùng tần số cao hơn.
- Giai đoạn phát mã: Sau khi học xong, mỗi mã hồng ngoại được liên kết với một KNX group object. Khi KNX panel, cảm biến hoặc logic controller gửi lệnh đến group object đó, KTS0-IR phát tín hiệu IR tương ứng qua kênh output được chọn. Thiết bị đích nhận tín hiệu hồng ngoại như nhận từ remote gốc, không phân biệt được.
Hai phương thức lập trình phục vụ hai workflow khác nhau: dùng ETS khi muốn tích hợp IR vào cùng quy trình lập trình KNX, dùng phần mềm RS485 khi muốn commissioning IR độc lập trước hoặc sau khi làm ETS.
Bốn Kênh Output IR Phục Vụ Bốn Thiết Bị Riêng
KTS0-IR có 4 kênh output IR độc lập (IR1, IR2, IR3, IR4), cùng chung một terminal IR+. Mỗi kênh gắn một đầu phát IR LED hướng đến thiết bị cần điều khiển.
Trong thực tế lắp đặt, integrator đặt KTS0-IR trong tủ điện hoặc trong false ceiling, sau đó kéo dây IR emitter cable đến từng vị trí thiết bị. Đầu phát IR được dán hoặc kẹp sát vùng cảm nhận remote của mỗi thiết bị. Vì mỗi kênh độc lập, lệnh KNX có thể chỉ định phát trên kênh nào, không phát đồng thời tất cả nếu không cần.
Ứng dụng điển hình trong phòng khách sạn: IR1 đến TV, IR2 đến điều hòa, IR3 đến hệ thống âm thanh, IR4 đến rèm điện loại điều khiển IR hoặc thiết bị khác. Một module KTS0-IR phục vụ toàn bộ 4 thiết bị trong phòng.
Tần Số Adaptive 20KHz Đến 75KHz
Điểm kỹ thuật quan trọng của KTS0-IR là adaptive carrier learning: module tự động phát hiện tần số carrier của từng remote khi học mã, không cần integrator nhập thông số tần số thủ công.
Hầu hết remote điều hòa và TV dùng tần số 38KHz. Remote của một số thiết bị âm thanh cao cấp hoặc thiết bị Nhật Bản có thể dùng 36KHz hoặc 40KHz. Một số remote cũ dùng tần số ngoài chuẩn. Dải 20KHz~75KHz của KTS0-IR bao phủ toàn bộ phổ tần số remote hồng ngoại tiêu dùng hiện có. Khi học mã, KTS0-IR ghi lại cả chuỗi dữ liệu lẫn tần số carrier, đảm bảo khi phát lại tín hiệu khớp hoàn toàn với những gì thiết bị đích mong đợi.
Lập Trình Qua ETS Và Phần Mềm RS485
KTS0-IR hỗ trợ hai phương thức lập trình song song:
- Qua ETS: Học mã IR và cấu hình group object KNX trong cùng một quy trình ETS tiêu chuẩn. Integrator import product database vào ETS, download physical address, học mã IR qua giao diện ETS, sau đó liên kết mỗi mã với group object tương ứng. Phù hợp khi muốn toàn bộ cấu hình nằm trong một project ETS duy nhất.
- Qua phần mềm host computer trên RS485: Kết nối laptop/PC vào cổng RS485 của KTS0-IR, dùng phần mềm host computer của Kanonbus để học và kiểm tra mã IR hoàn toàn độc lập với ETS. Phù hợp khi cần kiểm tra IR trước khi bàn giao, khi thiếu access ETS tại hiện trường, hoặc khi muốn troubleshoot từng mã IR mà không muốn ảnh hưởng đến cấu hình KNX đang chạy.
Thiết bị IR tương thích với KTS0-IR
| Loại thiết bị | Ghi chú |
|---|---|
| TV (tất cả hãng) | Học mã từ remote gốc |
| Điều hòa không khí | Học mã từng lệnh riêng biệt |
| Home theater / AV receiver | Bật/tắt, chọn input, âm lượng |
| Power amplifier | Bật/tắt, volume |
| Projector | Bật/tắt, nguồn, chế độ |
| Set-top box / Media player | Điều hướng, phát/dừng |

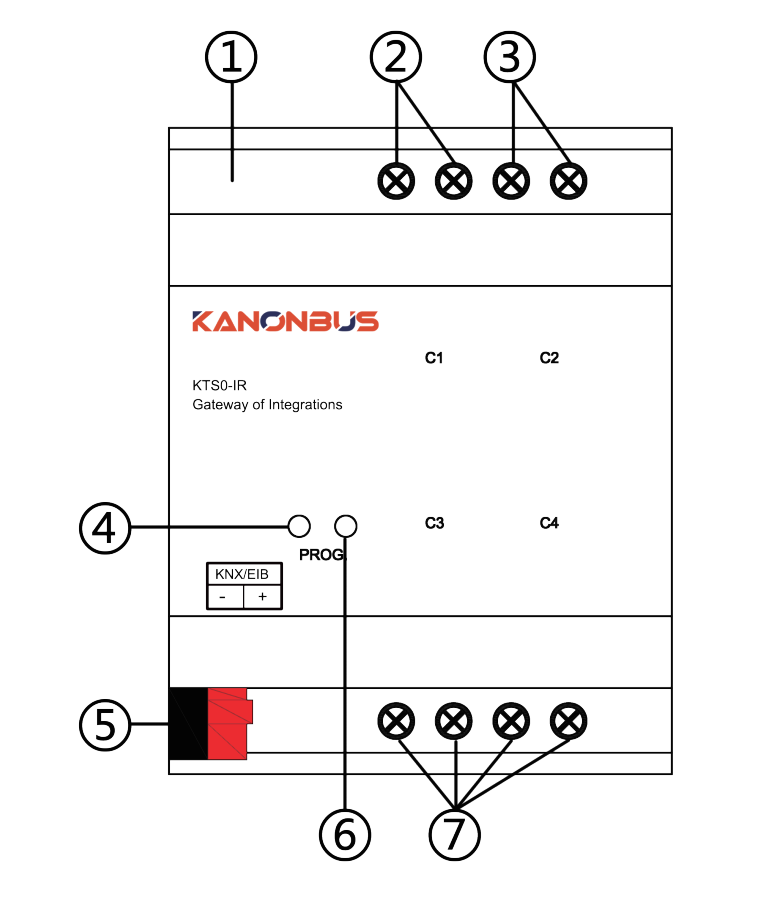

Sơ đồ chân và mô tả cổng kết nối
| Vị trí | Ký hiệu | Mô tả |
|---|---|---|
| 1 | RS485 | Cổng debug RS485: kết nối phần mềm host computer để học mã và kiểm tra |
| 2 | IR learning probe | Cổng học mã hồng ngoại: hướng remote gốc vào đây khi học |
| 3 | IR+ | Cực dương chung cho tất cả 4 kênh IR output |
| 4 | Programming LED | Sáng đỏ khi nhấn nút programming, tắt tự động sau khi download xong. Có thể bật/tắt qua ETS |
| 5 | KNX bus terminal | Kết nối KNX TP bus, cấp nguồn và truyền dữ liệu |
| 6 | Programming button | Nút lập trình: nhấn để ghi physical address từ ETS |
| 7 | IR- (4 kênh) | Cực âm độc lập của 4 kênh IR output: IR1-, IR2-, IR3-, IR4- |
Lưu ý đấu nối:
- IR+ (vị trí 3) là common terminal dùng chung cho cả 4 kênh.
- Mỗi kênh IR đấu giữa IR+ (chung) và IR- tương ứng (IR1- đến IR4-).
- Đầu phát IR (IR emitter) đấu vào cặp IR+/IR- của kênh tương ứng, đặt trước cửa sổ nhận IR của thiết bị.

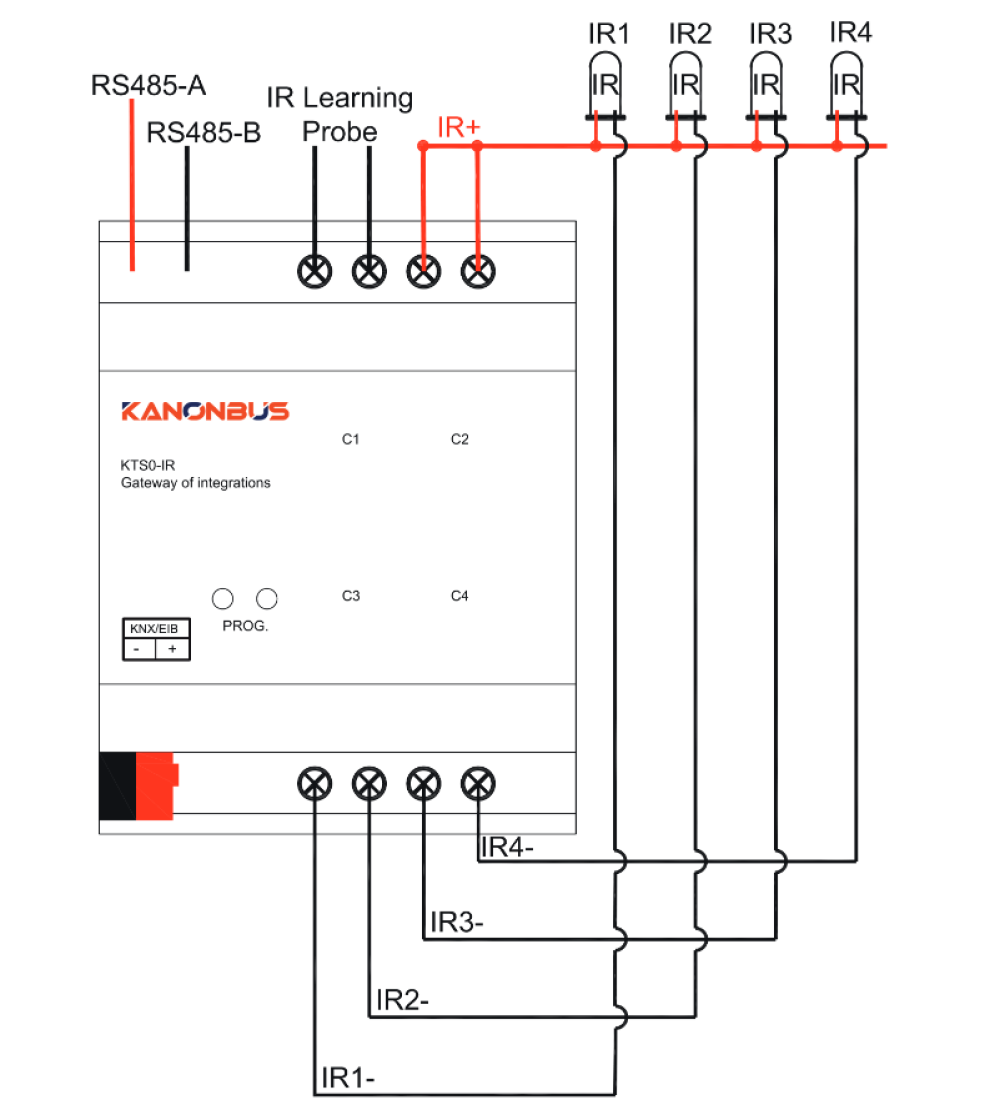

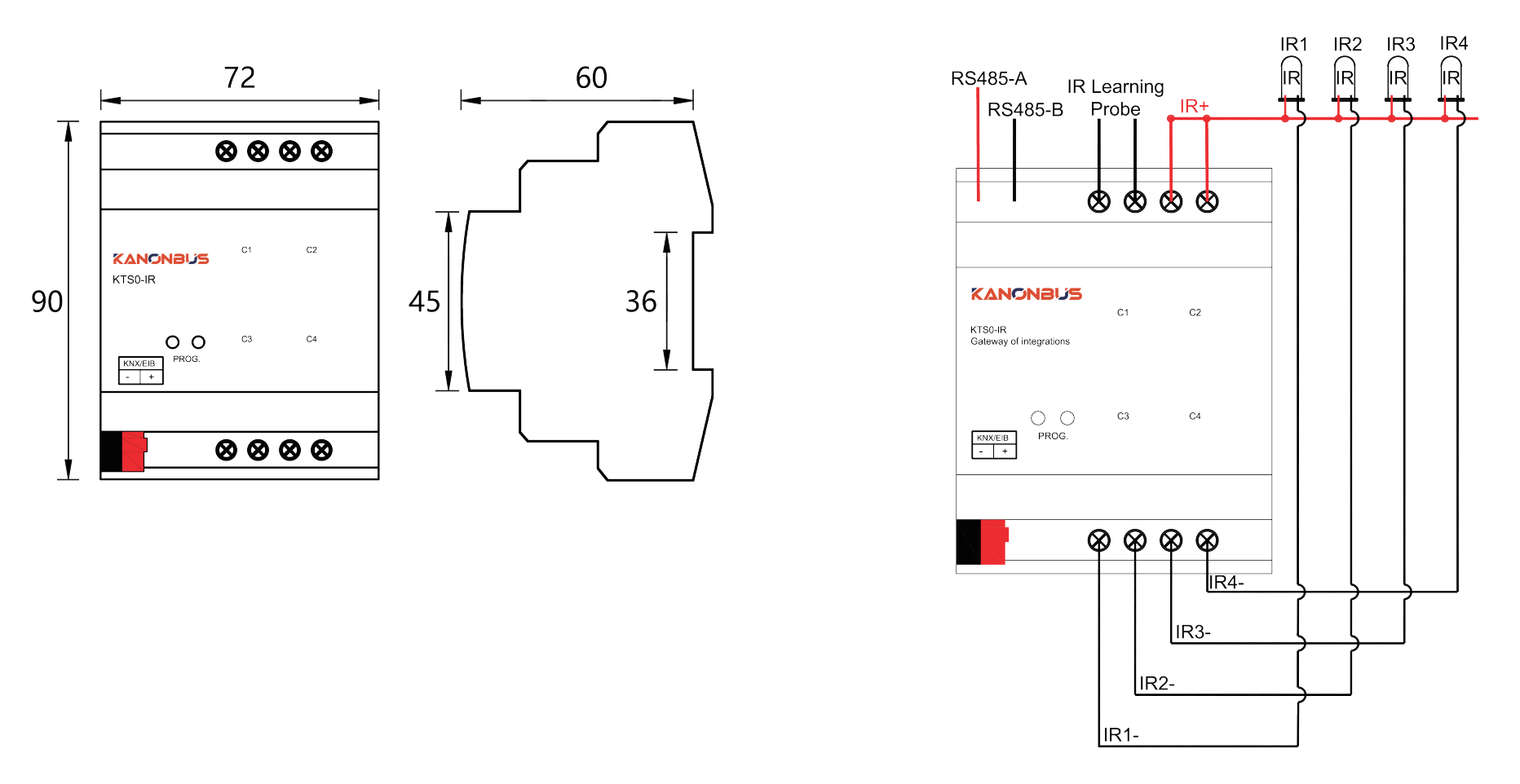

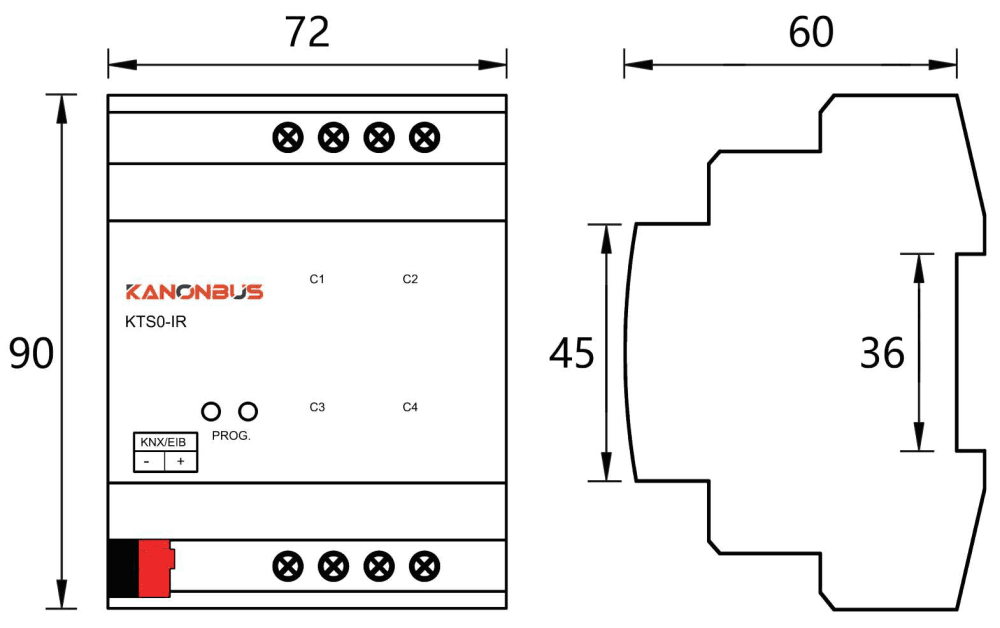

Sơ đồ kết nối thực tế trên KTS0-IR
KTS0-IR có hai dãy terminal trên và dưới, cộng với terminal KNX/EIB riêng ở mặt trước.
Dãy terminal trên (4 cổng):
- RS485-A và RS485-B: đấu vào cổng RS485 của laptop/PC để dùng phần mềm host computer
- IR Learning Probe: đầu thu hồng ngoại để học mã từ remote gốc. Khi học mã, chỉa remote vào đầu thu này và nhấn nút cần ghi nhớ
- IR+: cực dương chung (common anode) cho toàn bộ 4 kênh IR emitter. Tất cả đầu phát IR đấu dương vào đây
Dãy terminal dưới (4 cổng):
- IR1-, IR2-, IR3-, IR4-: cực âm riêng của từng kênh IR. Mỗi đầu phát IR đấu âm vào kênh tương ứng
Terminal KNX/EIB (mặt trước, riêng biệt):
- Ký hiệu KNX/E/B với cực - (âm) và + (dương): đấu vào KNX bus TP
Wiring một đầu phát IR:
Mỗi IR emitter cable có 2 dây. Dây dương đấu vào IR+, dây âm đấu vào IR1- (hoặc IR2-, IR3-, IR4- tùy kênh). Dán đầu phát (IR LED) sát vùng nhận remote của thiết bị đích, khoảng cách 1~3cm để tín hiệu ổn định.
Kết Luận
Kanonbus KTS0-IR phù hợp với dự án cần đưa thiết bị hồng ngoại (TV, điều hòa, máy chiếu, amply) vào hệ KNX mà không có giao thức kết nối khác. Học mã từ remote gốc, tần số adaptive tự nhận diện, 4 kênh output phục vụ 4 thiết bị riêng biệt. Bus-powered DIN rail, lập trình qua ETS hoặc RS485 tùy workflow.
