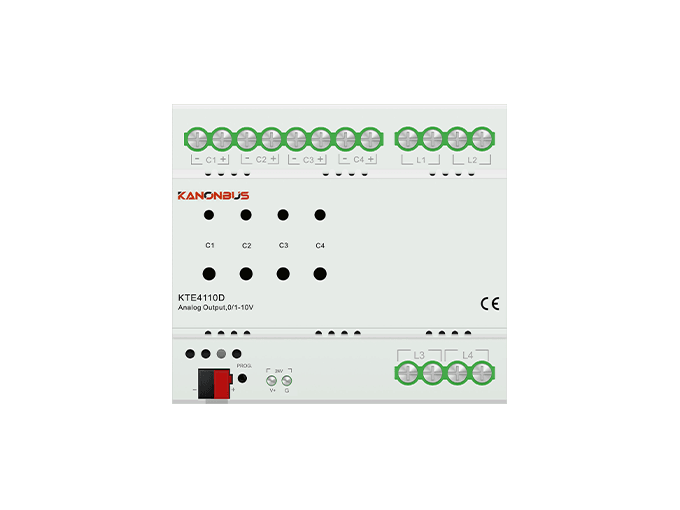

Kanonbus KTE4110D Bộ điều khiển chiếu sáng 0-10V KNX 4 kênh relay 16A
Trong hệ thống KNX, có hai hướng dimming khác nhau về cơ bản: cắt pha trực tiếp trên dây tải (triac) và điều khiển qua tín hiệu analog đến driver bên ngoài (0-10V). Với đèn LED driver rời, loại phổ biến trong dự án văn phòng, khách sạn và tòa nhà thương mại, giải pháp 0-10V phù hợp hơn vì tín hiệu ổn định, không phụ thuộc tính tương thích phase-cut của từng driver, và cho phép kết nối nhiều đèn trên một kênh điều khiển.
KTE4110D là dimmer 0-10V KNX 4 kênh của Kanonbus, tích hợp đồng thời 4 kênh relay 16A và 4 kênh tín hiệu analog 0-10V trên cùng một module DIN rail. Relay xử lý bật/tắt nguồn điện vật lý. Tín hiệu 0-10V xử lý điều chỉnh mức độ sáng. Hai thành phần phối hợp để tạo ra hành vi dimming hoàn chỉnh qua giao thức KNX: bật, tắt, dim và scene.
Cơ Chế Hoạt Động Relay Và Tín Hiệu 0-10V Phối Hợp
Điểm kỹ thuật cần hiểu rõ trước khi thiết kế với KTE4110D: 0-10V là tín hiệu điều khiển độ sáng gửi đến driver/ballast, không phải tín hiệu điều khiển nguồn điện. Nguồn điện thực cho đèn vẫn chạy qua relay 16A riêng biệt.
Chuỗi khi bật đèn:
- KNX gửi lệnh ON đến KTE4110D
- Relay đóng, cấp 220V cho ballast/driver
- Tín hiệu 0-10V lên đến mức brightness đã cài (mặc định hoặc scene)
- Ballast nhận tín hiệu và điều chỉnh công suất LED theo
Chuỗi khi tắt đèn:
- KNX gửi lệnh OFF
- Tín hiệu 0-10V xuống 0V
- Relay mở, cắt hoàn toàn nguồn 220V cho ballast
- Ballast không có standby draw, đèn tắt thật sự
Tại sao cần relay nếu đã có 0-10V? Vì nhiều ballast và driver vẫn tiêu thụ điện ở chế độ standby dù tín hiệu 0-10V về 0V. Relay cắt nguồn vật lý đảm bảo đèn tắt hoàn toàn, tiết kiệm điện và kéo dài tuổi thọ driver. Đây cũng là lý do KTE4110D tích hợp cả hai loại output trên cùng một module thay vì dùng module relay riêng.
Current Source Và Current Sink Chọn Đúng Theo Driver
KTE4110D hỗ trợ cả hai kiểu giao tiếp 0-10V:
- Current Source (30mA/kênh): module tự cấp điện áp và dòng ra terminal 0-10V. Driver đóng vai trò thụ động, chỉ đọc tín hiệu. Đây là kiểu phổ biến nhất với driver LED hiện đại. Khi 0-10V = 10V, đèn sáng tối đa; khi 0-10V về 0V hoặc 1V, đèn dim xuống mức thấp nhất.
- Current Sink (20mA/kênh): driver tự cấp điện áp 10V ra terminal 0-10V, module KTE4110D kéo dòng về theo tỷ lệ để hạ điện áp. Điện áp thực tế trên dây 0-10V là kết quả của phân áp giữa driver và module. Kiểu này phổ biến với ballast điện tử huỳnh quang thế hệ cũ và một số driver loại active output.
Cách xác định đúng kiểu: mở datasheet driver, tìm mục "dimming input" hoặc "0-10V interface". Nếu ghi "current source input" hoặc "passive input" thì chọn Current Source trên KTE4110D. Nếu ghi "current sink" hoặc "active output" thì chọn Current Sink.
Chọn sai kiểu sẽ dẫn đến dim không đều, không dim được, hoặc hỏng tín hiệu 0-10V.
30 Ballast Mỗi Kênh Và Bài Toán Thực Tế
Mỗi trong 4 kênh 0-10V của KTE4110D kết nối song song tối đa 30 ballast. Con số 30 dựa trên tổng dòng 0-10V mà module có thể cung cấp: 30mA (Current Source) chia cho dòng mỗi ballast.
Driver LED hiện đại thường tiêu thụ 0.1mA đến 1mA trên đường 0-10V. Với 0.5mA/driver, 30mA tổng của KTE4110D đủ cho 60 driver trước khi chạm giới hạn dòng. Con số ≤30 của nhà sản xuất là giới hạn an toàn có dự phòng.
Giới hạn thực tế thường đến từ relay 16A: ở 220V, 16A tương đương 3520W tổng tải mỗi kênh. Với LED panel 40W, một kênh chịu được 88 bóng về mặt điện. Tính cả wiring derating, 30 ballast/kênh là con số hợp lý cho hầu hết ứng dụng.
Lưu ý khi thi công: đi dây 0-10V riêng biệt, tách khỏi dây nguồn 220V. Với cáp 0.5mm² và dòng nhỏ, chiều dài dây 0-10V thường không thành vấn đề trong phạm vi tòa nhà thông thường.
Tham Số ETS Và Scene Lighting
Mỗi kênh của KTE4110D cấu hình độc lập qua ETS3/4/5:
- Behavior after bus voltage recovery: brightness khi khôi phục bus (Off / 10%~Max / No action)
- Switching on brightness: brightness khi bật kênh (preset % hoặc brightness trước khi tắt)
- Max brightness factor: giới hạn trần brightness (50%~100%)
- Fade-time for Dimming: thời gian dim relative (4bit), đơn vị x1.27s
- Fade-time for Switching: fade khi bật/tắt, mặc định 0
- Fade-time for Brightness: fade khi absolute dimming (1byte)
- Minimal dimming value: ngưỡng dim tối thiểu (1~127)
- Scene function: mỗi kênh có 10 scene preset (Scene 1~Scene 10)
Group objects mỗi kênh: Switching (1bit), Switching Status (1bit), Dimming (4bit), Brightness Value (1byte), Brightness Value Status (1byte), Scene (1byte).
Loại tải tương thích với KTE4110D
| Loại tải | Tương thích |
|---|---|
| Ballast điện tử T5/T8 có giao diện 0-10V | V |
| Driver LED có ngõ vào điều khiển 0-10V | V |
| Driver LED có ngõ vào điều khiển 1-10V | V |
| Van điện từ 0-10V | V |
| Đèn sợi đốt / halogen (không có driver 0-10V) | Không |
| Thiết bị DALI (cần gateway riêng) | Không |

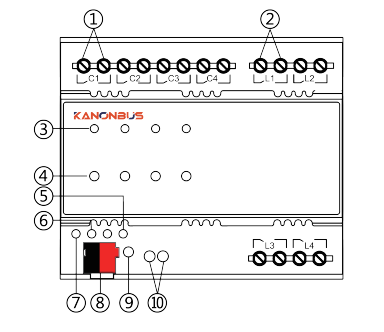

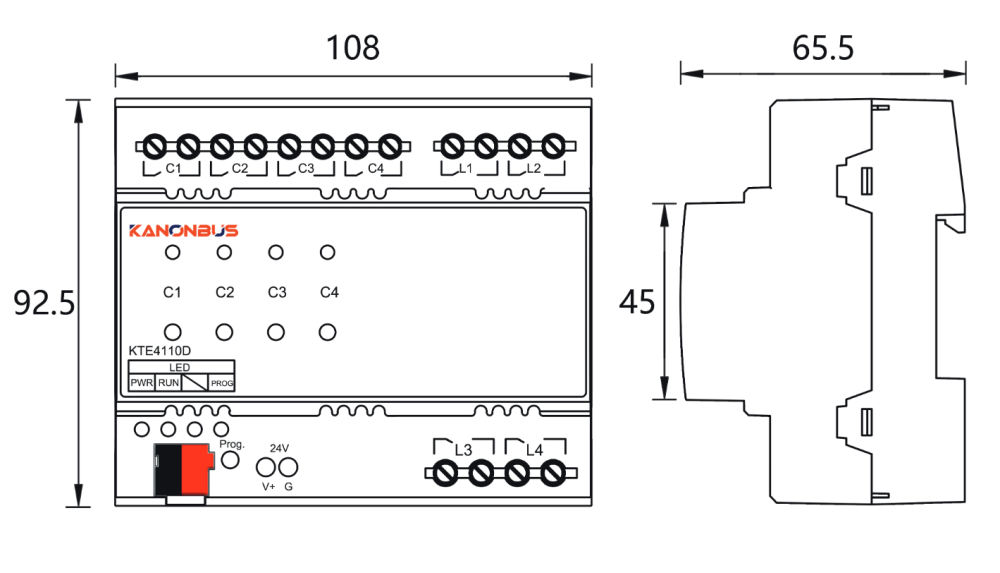

Sơ đồ chân và mô tả cổng kết nối trên KTE4110D
| Vị trí | Ký hiệu | Mô tả |
|---|---|---|
| 1 | 0-10V output port | Tín hiệu analog 0-10V: (-) bên trái, (+) bên phải |
| 2 | Load opening/closing port | Terminal relay đóng ngắt nguồn tải: bên trái là ngõ vào nguồn cấp, bên phải là ngõ ra đến tải |
| 3 | Load status LED | Đèn LED đỏ: sáng liên tục khi kênh đang bật (relay đóng) |
| 4 | Manual electronic switch | Nút bấm thủ công: nhấn ngắn bật/tắt kênh tương ứng, nhấn dài điều chỉnh độ sáng |
| 5 | Programming LED | Sáng đỏ sau khi nhấn nút programming, tắt tự động sau khi download xong. Có thể bật/tắt qua ETS |
| 6 | RUN indicator | Khi chỉ có nguồn phụ 24V (chưa có KNX bus): xanh sáng liên tục. Sau khi kết nối KNX bus: tắt. Khi nhận tín hiệu từ KNX: xanh nhấp nháy |
| 7 | PWR indicator | Đèn LED vàng: sáng liên tục sau khi kết nối KNX bus |
| 8 | KNX bus terminal | Kết nối KNX TP bus, cấp nguồn logic và truyền dữ liệu |
| 9 | Programming button | Nút lập trình: nhấn để ghi physical address từ ETS |
| 10 | Auxiliary power input | Nguồn phụ 24V DC bắt buộc: V+ (dương) và G (âm/GND) |

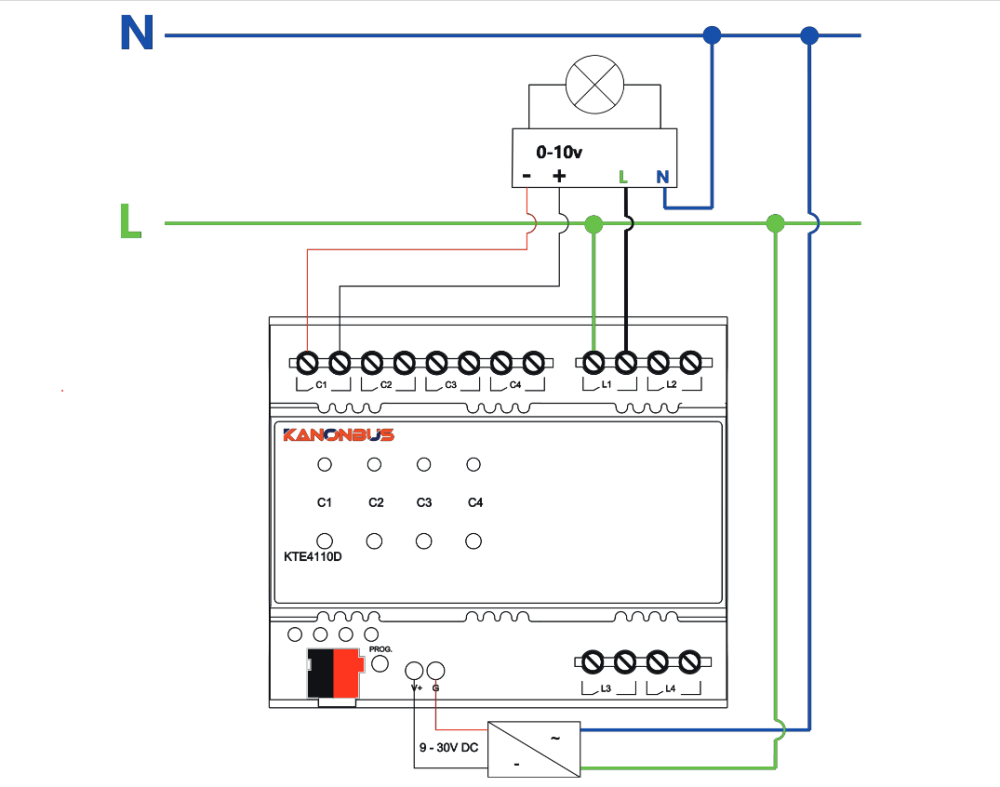

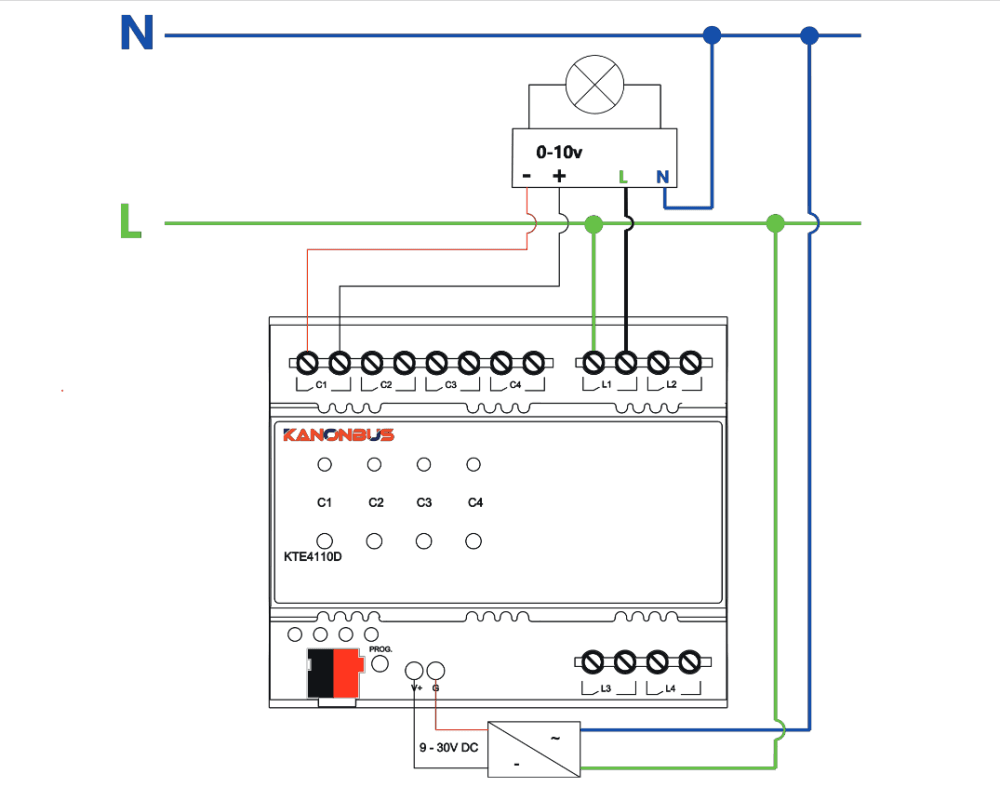

Sơ đồ kết nối thực tế
Lưu ý đấu nối:
- Terminal 0-10V (C+/C-) và terminal relay tải (vị trí 1) là hai mạch riêng biệt. Đấu đủ cả hai cho mỗi kênh.
- Nguồn phụ 24V DC (vị trí 10) bắt buộc phải có. Không có nguồn phụ, ngõ ra 0-10V không hoạt động.
- Phân biệt Current Source và Current Sink khi đấu dây C+/C- vào ballast: xem tài liệu kỹ thuật của ballast để xác định kiểu kết nối đúng.
Câu Hỏi Thường Gặp Về Kanonbus KTE4110D
Dimmer 0-10V KNX khác gì với dimmer triac KTE45BD?
KTE45BD cắt pha trực tiếp trên dây 220V, làm việc với halogen và đèn LED phase-dimmable, không cần driver riêng. KTE4110D gửi tín hiệu analog 0-10V đến driver/ballast bên ngoài, driver tự điều chỉnh công suất LED. KTE4110D phù hợp với đèn LED driver rời (loại phổ biến trong văn phòng và tòa nhà thương mại), cho phép kết nối nhiều đèn trên một kênh và không có vấn đề tương thích phase-cut. Đổi lại, cần 24V DC aux và cần driver có ngõ vào 0-10V tương thích.
Current Source và Current Sink, chọn cái nào cho driver LED?
Gần như tất cả driver LED hiện đại (sản xuất từ 2015 trở lại) sử dụng kiểu Current Source: module cấp tín hiệu 0-10V chủ động, driver đọc thụ động. Chọn Current Source trên KTE4110D là đúng cho hầu hết dự án LED hiện nay. Chỉ chọn Current Sink nếu datasheet driver ghi rõ "active 0-10V output" hoặc thiết bị là ballast điện tử huỳnh quang thế hệ cũ dùng ngõ vào 0-10V dạng sink.
Relay 16A trong KTE4110D dùng để làm gì?
Relay 16A cắt nguồn điện 220V vật lý đến ballast/driver khi nhận lệnh tắt. Tín hiệu 0-10V về 0V không tắt được driver hoàn toàn vì nhiều driver vẫn tiêu thụ 0.5W đến 2W ở chế độ standby chờ tín hiệu. Relay cắt nguồn đảm bảo đèn tắt thật sự, tiết kiệm điện tích lũy và giảm nhiệt trong driver để kéo dài tuổi thọ. Relay cũng cần thiết cho scene "tắt hoàn toàn" khi 0-10V không thể dim xuống dưới mức tối thiểu của driver (thường 1V).
KTE4110D cần nguồn phụ 24V DC, loại nguồn nào phù hợp?
Bất kỳ SMPS DC 24V công nghiệp tiêu chuẩn lắp DIN rail đều dùng được. KTE4110D tiêu thụ 4W, tương đương chưa tới 170mA ở 24V. Nếu tủ điện đã có sẵn SMPS 24V cho các thiết bị control khác và còn dư công suất, kết nối thêm KTE4110D vào đó là đủ, không cần SMPS riêng cho từng module.
Tối đa mấy kênh KTE4110D lắp trong một tủ điện?

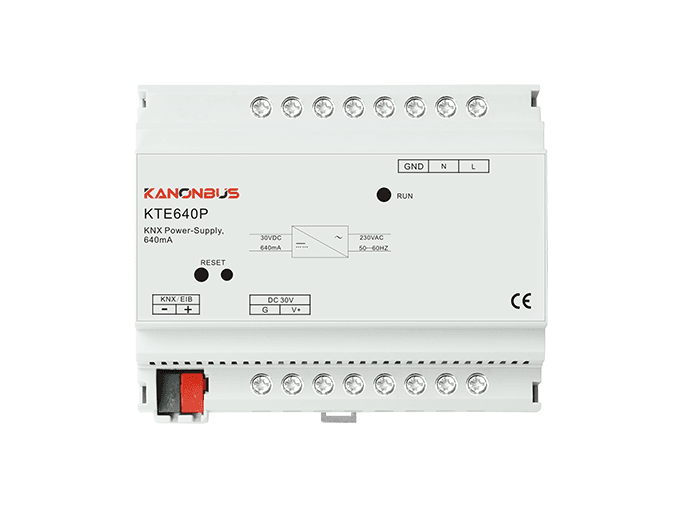

Không có giới hạn phần cứng từ module, chỉ bị giới hạn bởi chiều dài DIN rail, dòng KNX bus và dòng nguồn 24V DC. Mỗi KTE4110D tiêu thụ ≤10mA trên KNX bus. Với KNX power supply 640mA tiêu chuẩn, tủ chứa được 60 thiết bị KNX tổng cộng. Trong thực tế, với 4 kênh relay 16A trên mỗi module, một tủ điện thường chỉ cần 2-3 module KTE4110D là đủ cho một tầng văn phòng.
Kanonbus KTE4110D phù hợp với dự án chiếu sáng KNX dùng đèn LED driver rời có ngõ vào 0-10V, dạng đèn phổ biến nhất trong văn phòng, khách sạn và tòa nhà thương mại hiện nay. Relay 16A tích hợp sẵn giải quyết bài toán true-off mà tín hiệu 0-10V đơn thuần không làm được. Khả năng kết nối 30 ballast/kênh phù hợp với zone chiếu sáng quy mô thực tế. Lập trình ETS đầy đủ fade-time và scene.
Liên hệ KNXStore để được tư vấn kỹ thuật và báo giá dự án: 0918.918.755 hoặc sales@knxstore.vn.
