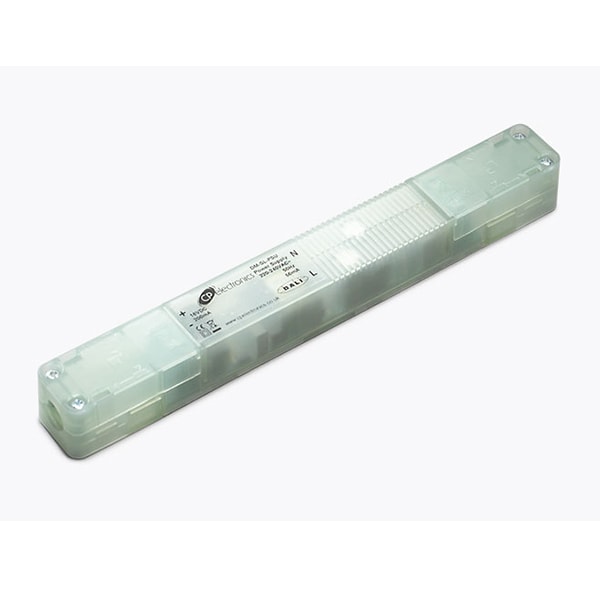

CP Electronics DA-SL-PSU Nguồn Cấp DALI Cho Hệ Thống DALI
DA-SL-PSU là nguồn cấp DALI của CP Electronics, được thiết kế đặc biệt để dùng cùng dòng DA-SL-AP addresser và các thiết bị DALI khác trong hệ sinh thái CP Electronics UK. Sản phẩm DALI-1 thế hệ cũ, không phải DALI-2.

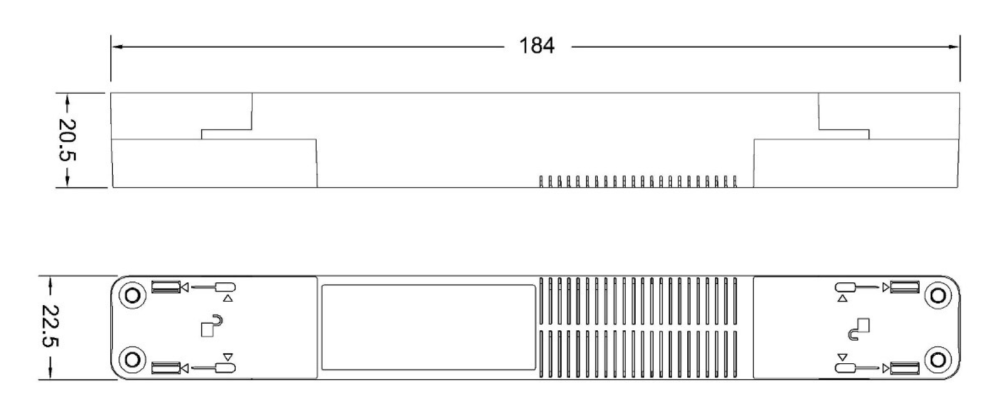

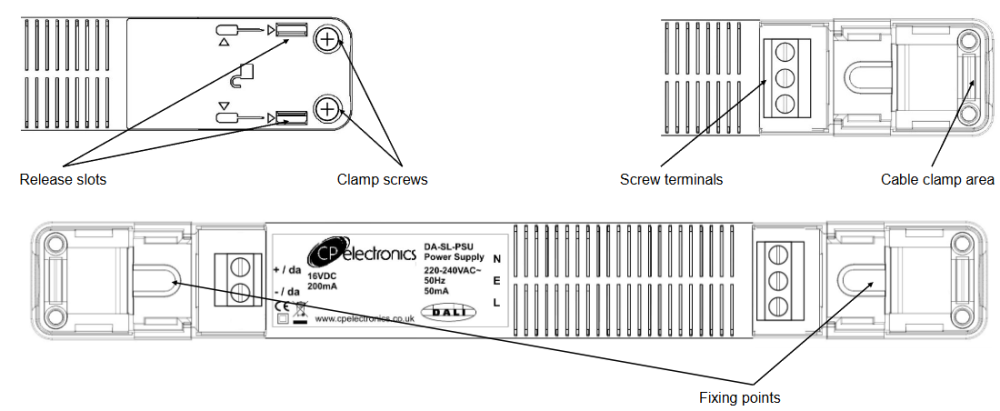

DA-SL-PSU cấp 16VDC ±2V SELV, tối đa 200mA, từ mains 220-240VAC. Form factor thanh dẹt dài 184mm, lắp bằng vít M4 trong tủ điện hoặc bên trong luminaire, không phải DIN rail module thông thường.
Lưu ý an toàn quan trọng
Output của DA-SL-PSU là 16VDC SELV, nhưng khi kết nối vào hệ thống DALI với driver và ballast chỉ có basic insulation, toàn bộ dây DALI phải đi như dây mains potential. DALI KHÔNG phải SELV trong hệ thống hoàn chỉnh.
Tương thích
DA-SL-PSU được thiết kế dùng cùng:
- DA-SL-AP series addressers: companion product chính, cùng hệ sinh thái CP Electronics
- An-10 AT-BB-IN: wireless switch input unit khi dùng latching switch

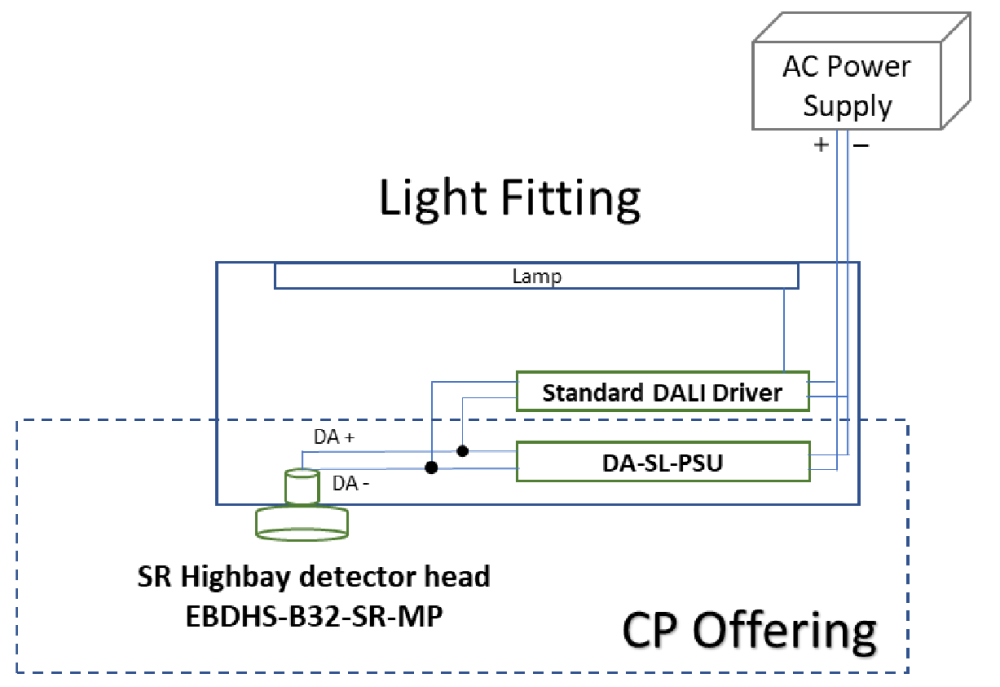

- EBDHS-B32-SR-MP: highbay SR detector head kết hợp với standard DALI driver
DALI Controller Không Có Built-In Bus PSU: Khi Nào Cần DA-SL-PSU
Không phải DALI controller hay gateway nào cũng tích hợp sẵn nguồn cấp bus. Các dòng controller thế hệ cũ hoặc gateway chuyên dụng thường yêu cầu PSU ngoài để bus hoạt động. DA-SL-PSU đảm nhiệm chính xác vai trò này.
Thiết bị điển hình cần PSU ngoài để chạy DALI bus:
| Thiết bị | Vai trò trên bus | Ghi chú |
|---|---|---|
| Salvador 64 (Casambi DALI gateway) | DALI master | Không có built-in DALI bus PSU |
| DA-SL-AP addresser (dòng CP Electronics) | Bridge broadcast | 8-16mA/unit, cần nguồn bus từ PSU companion |
| DALI push button / wall switch | Input device | Nhận nguồn hoàn toàn từ DALI bus, 3-8mA |
| DALI occupancy sensor / daylight sensor | Input device | Nhận nguồn từ bus, 3-10mA |
| DALI LED driver (control gear) | Control gear | Nhận tín hiệu và nguồn giao tiếp từ bus, 2-5mA |
Sizing nhanh với DA-SL-PSU 200mA: dự phòng 30% cho phép tổng dòng thực dưới 154mA. Ví dụ: 20 driver (4mA x 20 = 80mA) + 4 sensor (8mA x 4 = 32mA) + 2 addresser DA-SL-AP (16mA x 2 = 32mA) = 144mA, trong ngưỡng an toàn. Nếu vượt 154mA, cần chia thành 2 tuyến bus độc lập hoặc dùng PSU dòng cao hơn.
Salvador 64 Casambi + DA-SL-PSU Bluetooth Mesh Điều Khiển Hệ DALI
Salvador 64 là Casambi DALI gateway, tích hợp vào mạng Bluetooth mesh Casambi để điều khiển tối đa 64 DALI address. Thiết bị nhận lệnh từ Casambi app, scene automation hoặc sensor Casambi, dịch sang lệnh DALI addressed và phát xuống bus. Salvador 64 không có built-in DALI bus PSU, cần DA-SL-PSU cấp 16VDC để toàn bộ thiết bị trên bus nhận nguồn.

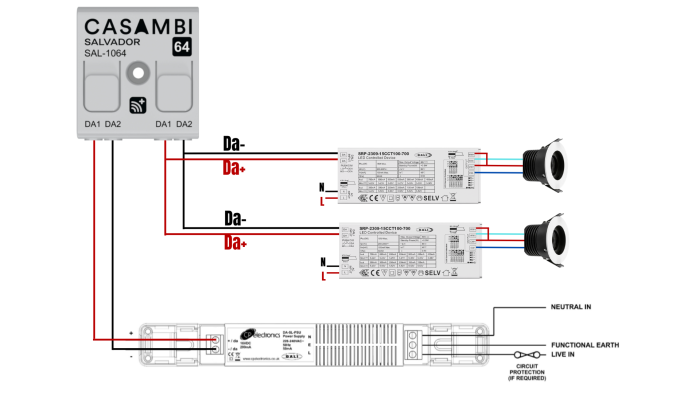

Topology kết hợp:
- Casambi app hoặc scene trigger phát lệnh qua BLE mesh tới Salvador 64
- Salvador 64 dịch lệnh thành DALI addressed command (group hoặc short address), gửi xuống bus
- DA-SL-PSU cấp 16VDC 200mA cho toàn bộ thiết bị trên DALI bus
- DALI driver nhận dim command từ Salvador 64, điều chỉnh độ sáng LED
- DALI sensor hoặc push button nhận nguồn từ bus, gửi input event về Salvador 64
Ưu điểm của tổ hợp Salvador 64 + DA-SL-PSU: không cần dây điều khiển từ panel trung tâm xuống đèn, Salvador 64 lắp gần tủ điện hoặc trong ceiling void, toàn bộ lệnh truyền qua BLE mesh. DA-SL-PSU kết nối cùng đường bus DA+/DA- với Salvador 64 và driver.
Lưu ý kỹ thuật: DA-SL-PSU là DALI-1 PSU, không có DALI-2 certification. Với hệ Salvador 64 chỉ dùng DALI driver thông thường, DA-SL-PSU hoạt động bình thường. Nếu hồ sơ thầu yêu cầu DALI-2 certified PSU, thay bằng Lunatone DALI-2 PS (24033444).
Thiết Bị Trên DALI Bus Nhận Nguồn Từ DA-SL-PSU
DA-SL-PSU cấp nguồn cho tất cả thiết bị trên tuyến DALI bus, không phân biệt loại thiết bị. Cơ chế đơn giản: bất kỳ device nào kết nối DA+/DA- đều nhận 16VDC từ PSU này.
Driver DALI (Control Gear): nhận nguồn bus để giao tiếp DALI, nhận nguồn mains riêng để cấp LED. Tiêu thụ bus thấp, 2-5mA/driver.
Push button DALI / Wall switch: chạy hoàn toàn từ nguồn bus, không cần dây nguồn riêng. Đây là lợi thế của DALI push button so với switch thông thường. DA-SL-PSU với dòng đủ cao cho phép lắp nhiều push button trên cùng bus mà không cần nguồn phụ.
Sensor DALI (occupancy / daylight): tương tự push button, nhận nguồn từ bus. Sensor DALI-1 broadcast (loại CP Electronics, IR-TEC PPU series) chạy từ bus. Sensor DALI-2 D4i cũng nhận nguồn bus nhưng yêu cầu thêm DALI-2 Application Controller để commission.
DA-SL-AP addresser: companion product của DA-SL-PSU trong hệ sinh thái CP Electronics. Mỗi DA-SL-AP tiêu thụ 8mA (APD) hoặc 16mA (APDR/APAR) từ bus. Hệ 5 addresser DA-SL-APDR = 80mA, cộng driver và sensor là gần đầy PSU 200mA.
Khi nào nên / không nên chọn DA-SL-PSU
Nên chọn khi:
- Hệ thống đang dùng DA-SL-AP addresser của CP Electronics, cần PSU tương thích
- Thay thế PSU bị hỏng trong hệ thống CP Electronics đang vận hành
- Dùng với highbay detector EBDHS-B32-SR-MP của CP Electronics
Không nên chọn khi:
- Dự án mới DALI-2 (chọn Lunatone DALI-2 PS hoặc SR-2400P thay thế)
- Cần DIN rail module compact (DA-SL-PSU là thanh dài 184mm, không phải module)
- Cần dòng trên 200mA
Kết luận
DA-SL-PSU là nguồn cấp DALI đơn giản của CP Electronics, phù hợp bảo trì và thay thế trong hệ thống DA-SL-AP đang vận hành. Không phải lựa chọn tối ưu cho dự án DALI-2 mới.
KNXStore phân phối DA-SL-PSU. Liên hệ để xác nhận tương thích với hệ thống hiện tại.
