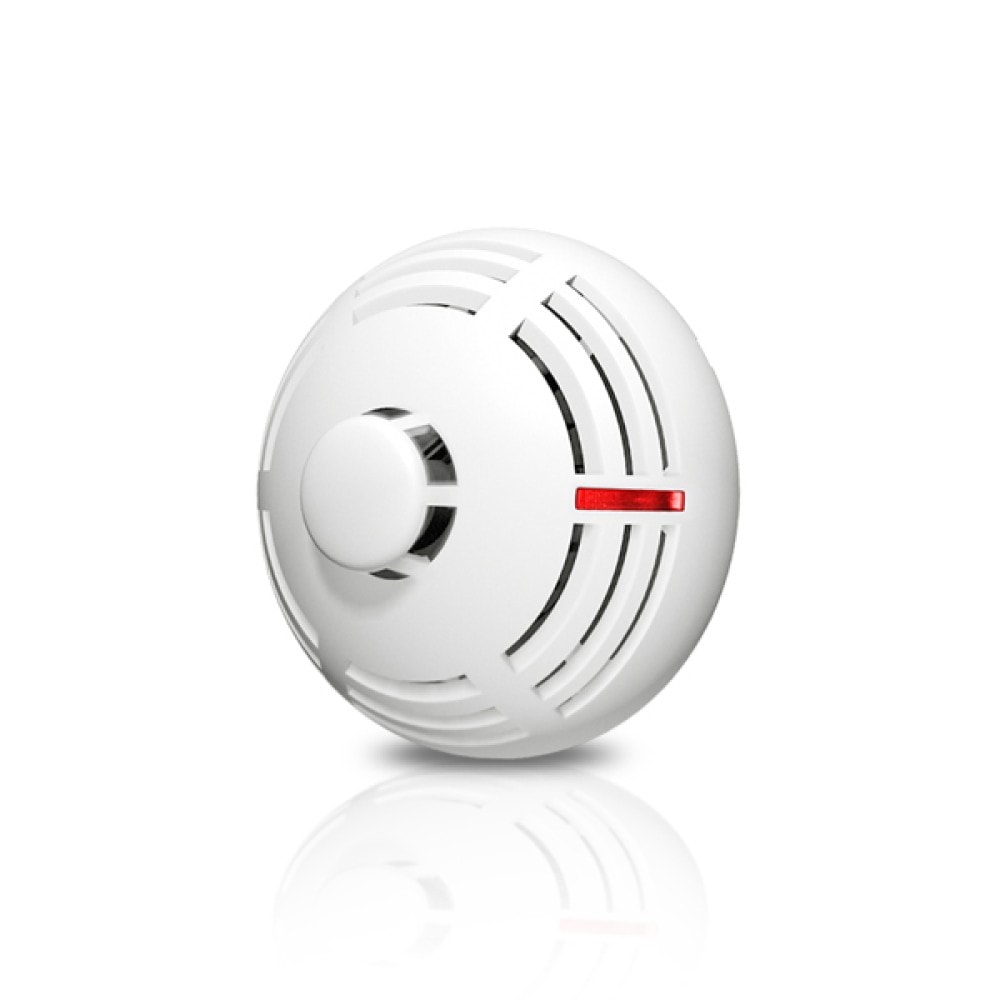

Satel TSD-1 - Đầu Báo Khói Nhiệt Có Dây Đạt Chứng Nhận EN 54
Không phải dự án nào cũng cần hệ thống báo cháy đầy đủ theo EN 54, nhưng khi đã cần thì không có chỗ cho giải pháp nửa vời. TSD-1 là đầu báo khói và nhiệt có dây của Satel, đạt đồng thời EN 54-7 (khói) và EN 54-5 Class A1R (nhiệt), được cấp chứng nhận CPR bởi CNBOP-PIB Józefów. Relay output cấu hình linh hoạt bằng DIP switch: NO, NC, hay 2EOL cho tamper giám sát đứt dây. Bài này đi vào cấu hình DIP switch thực tế, cách đấu nối terminal và các điểm cần lưu ý khi tích hợp vào bảng Satel.
TSD-1 là gì và kết nối với bảng như thế nào?
TSD-1 là đầu báo đa cảm biến có dây của Satel, nhận nguồn 12VDC trực tiếp từ bảng báo động qua terminal 4 (+12V) và terminal 1 (GND). Tín hiệu alarm trả về qua relay output tại terminal 2 và 3. Không cần nguồn riêng, không cần module trung gian nào.
Bảng tương thích: mọi bảng Satel có zone có dây và nguồn phụ 12V, bao gồm PERFECTA 16, PERFECTA 32-WRL, PERFECTA 64 M, toàn dòng INTEGRA và VERSA. Zone đấu TSD-1 lập trình kiểu "fire" để bảng xử lý đúng logic alarm.
Điểm khác biệt với phiên bản không dây MSD-300: TSD-1 có chứng nhận EN 54 đầy đủ và relay output thực sự, phù hợp cho dự án yêu cầu documentation PCCC. MSD-300 không có EN 54 và phù hợp hơn khi không thể kéo dây.
Cơ chế phát hiện kép theo EN 54
TSD-1 là multisensor, kết hợp hai cơ chế phát hiện độc lập trong cùng một vỏ. Alarm chỉ cần một trong hai cảm biến vượt ngưỡng. Có thể tắt từng cảm biến riêng qua DIP switch nếu chỉ cần một loại.
Cảm biến khói quang học theo EN 54-7
Phương pháp tán xạ ánh sáng: hạt khói đi vào buồng quang học, tán xạ tia hồng ngoại, kích hoạt photodetector. Ngưỡng nhạy tự điều chỉnh theo nhiệt độ. Thiết bị tự bù trừ tích tụ bụi dần dần. Khi buồng cần vệ sinh, LED nhấp nháy đơn mỗi 30 giây.
Chứng nhận EN 54-7:2000+A1:2002+A2:2006 đảm bảo TSD-1 đã qua kiểm định độc lập tại phòng lab được công nhận, không phải chỉ tự công bố tương thích.
Cảm biến nhiệt Class A1R theo EN 54-5
Class A1R kết hợp hai cơ chế: alarm khi nhiệt độ vượt ngưỡng tĩnh 54°C và alarm rate-of-rise khi nhiệt tăng quá nhanh. Bảng phản ứng rate-of-rise theo datasheet:
| Tốc độ tăng nhiệt | Phản ứng tối thiểu | Phản ứng tối đa |
|---|---|---|
| 1°C/phút | 29 phút | 40 phút 20 giây |
| 3°C/phút | 7 phút 13 giây | 13 phút 40 giây |
| 5°C/phút | 4 phút 9 giây | 8 phút 20 giây |
| 10°C/phút | 1 phút | 4 phút 20 giây |
| 20°C/phút | 30 giây | 2 phút 20 giây |
| 30°C/phút | 20 giây | 1 phút 40 giây |
Chứng nhận EN 54-5:2000+A1:2002 đảm bảo toàn bộ bảng trên đã được kiểm định thực tế, không phải lý thuyết.

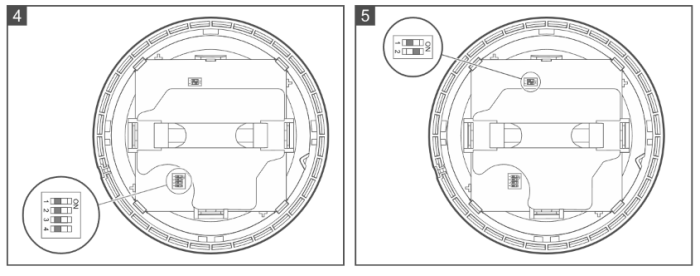

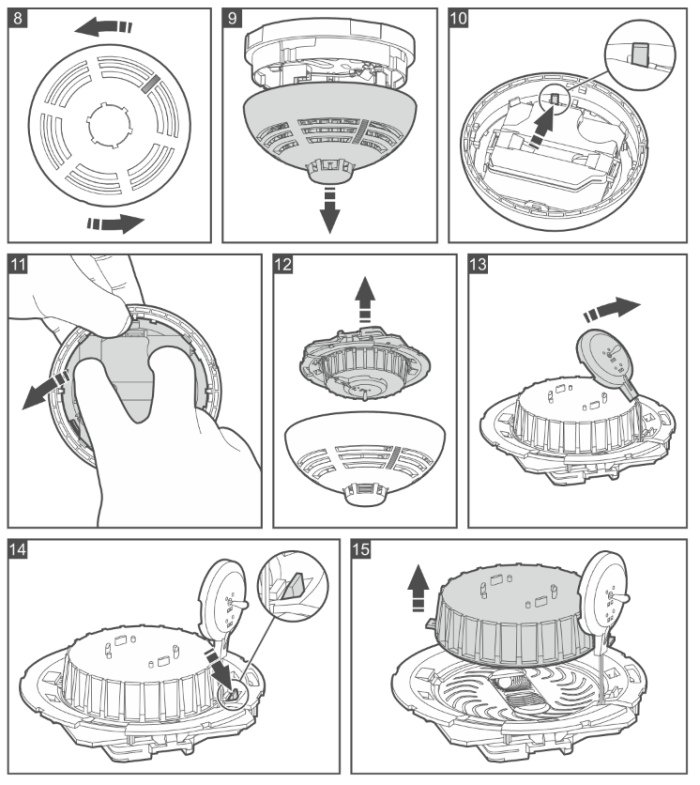

Cấu hình DIP switch
TSD-1 cấu hình hoàn toàn bằng DIP switch, không cần phần mềm hay kết nối máy tính.
Nhóm DIP switch 1 (4 switch): chế độ hoạt động
| SW | Thông số | OFF | ON |
|---|---|---|---|
| 1 | Kiểu relay | NO (thường hở) | NC (thường đóng) |
| 2 | Alarm memory | Tắt (tự reset) | Bật (giữ đến power reset) |
| 3 | Heat detection | Tắt | Bật |
| 4 | Smoke detection | Tắt | Bật |
Nếu tắt cả SW3 và SW4 (không dùng cả hai cảm biến), LED sẽ nhấp nháy báo lỗi cấu hình. Không thể dùng thiết bị ở trạng thái này.
Nhóm DIP switch 2 (2 switch): cấu hình EOL output
| SW1 | SW2 | Cấu hình |
|---|---|---|
| OFF | ON | Không có điện trở EOL |
| ON | OFF | Có điện trở 2EOL (2 x 1.1 kΩ) |
Cấu hình 2EOL bắt buộc khi đấu vào zone 2EOL của bảng Satel. Điện trở 2x1.1kΩ tích hợp sẵn, không cần lắp ngoài.
Đấu nối terminal và cấu hình 2EOL

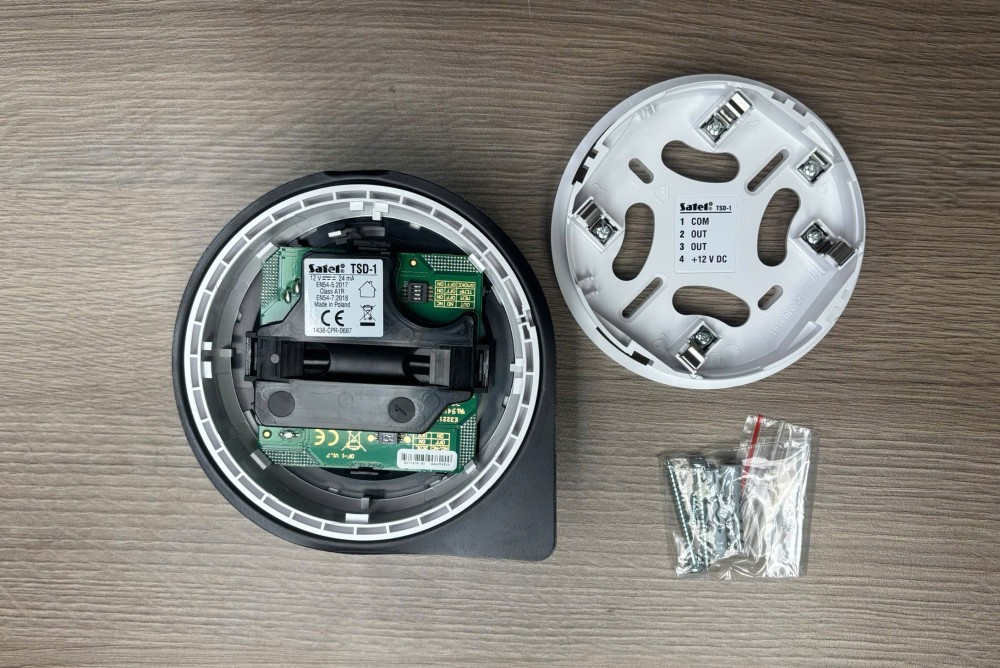

5 terminal trong đế thiết bị:
- Terminal 1: GND chung
- Terminal 2 và 3: Alarm output (relay)
- Terminal 4: Nguồn vào +12V DC
- Terminal 5: Tamper circuit bổ sung (chỉ dùng với 2EOL)

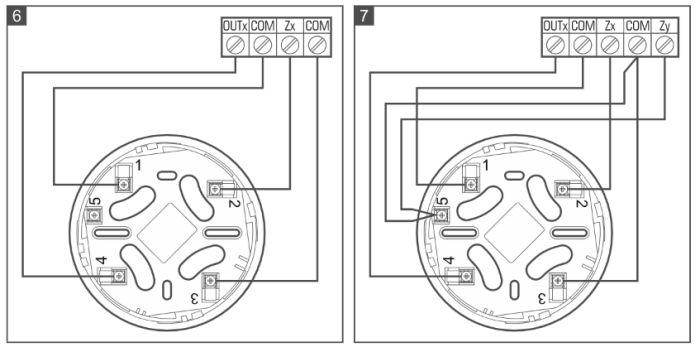

Đấu vào bảng PERFECTA 16: terminal 4 nối OUTx (nguồn phụ), terminal 1 nối COM, terminal 2-3 nối zone lập trình "fire". Với 2EOL, terminal 5 tạo mạch tamper: đứt dây bất kỳ điểm nào trên mạch kích hoạt tamper alarm.
Ngắt nguồn trước khi đấu dây. Không nối terminal 5 khi không dùng cấu hình 2EOL.
Bảng Satel cần lập trình zone tương ứng là kiểu "2EOL" (hoặc "fire 2EOL") để đọc đúng trạng thái. Dùng phần mềm lập trình của bảng tương ứng: PERFECTA SOFT, DLOADX...
Alarm memory và chế độ reset
Với alarm memory tắt (SW2=OFF): detector tự reset khi không còn khói hoặc nhiệt vượt ngưỡng. Phù hợp cho nhà ở, giảm phiền toái khi false alarm.
Với alarm memory bật (SW2=ON): detector giữ tín hiệu alarm cho đến khi nguồn bị ngắt và cấp lại (power reset). Có thể thực hiện power reset từ tủ điện qua nguồn phụ của bảng. Phù hợp cho công trình thương mại cần audit trail rõ ràng sau sự cố.
Đây là lựa chọn DIP switch, thay đổi được sau khi lắp đặt mà không cần thay thiết bị.
Chứng nhận và tiêu chuẩn
TSD-1 là construction product theo CPR 305/2011 (EU Regulation), không chỉ là sản phẩm điện tử thông thường:
- Chứng nhận do CNBOP-PIB (viện kiểm định phòng cháy độc lập tại Józefów, Ba Lan), số 1438-CPR-0687
- Tuân thủ EN 54-5:2000+A1:2002 (nhiệt Class A1R) và EN 54-7:2000+A1:2002+A2:2006 (khói)
- Tuân thủ EMC Directive 2014/30/UE
- Declaration of Performance: DOP/CPR/0687, tải tại www.satel.pl
Đối với dự án cần hồ sơ PCCC tại Việt Nam, liên hệ đội kỹ thuật KNXStore để nhận bộ tài liệu chứng nhận đi kèm lô hàng.
Nên và không nên chọn TSD-1
Nên chọn TSD-1 khi:
- Dự án yêu cầu chứng nhận EN 54 cho đầu báo khói/nhiệt
- Cần cấu hình 2EOL giám sát đứt dây tín hiệu
- Nhiệt độ môi trường xuống dưới 0°C: TSD-1 chịu -10°C, MSD-300 chỉ chịu 0°C
- Cần relay output 40mA/16VDC để kết nối thiết bị ngoài
- Tích hợp zone có dây vào bất kỳ bảng Satel nào
Không nên chọn TSD-1 khi:
- Không thể kéo dây đến vị trí lắp: dùng MSD-300 không dây thay thế
- Chỉ cần giám sát nhiệt độ môi trường, không cần báo cháy: xem DS-T1 hoặc TD-1
Kết luận
TSD-1 là đầu báo khói và nhiệt có dây của Satel với chứng nhận EN 54 đầy đủ, phù hợp cho dự án yêu cầu documentation PCCC hoặc tích hợp zone có dây vào bảng PERFECTA hay INTEGRA. Cấu hình DIP switch linh hoạt, relay 2EOL với điện trở tích hợp sẵn, nhiệt độ hoạt động xuống -10°C. Nếu không thể kéo dây, xem thêm MSD-300 không dây 433 MHz. Liên hệ đội kỹ thuật KNXStore để tư vấn chọn giải pháp phù hợp từng dự án.
