Tổng quan về cáp KNX bus cable - Lapp

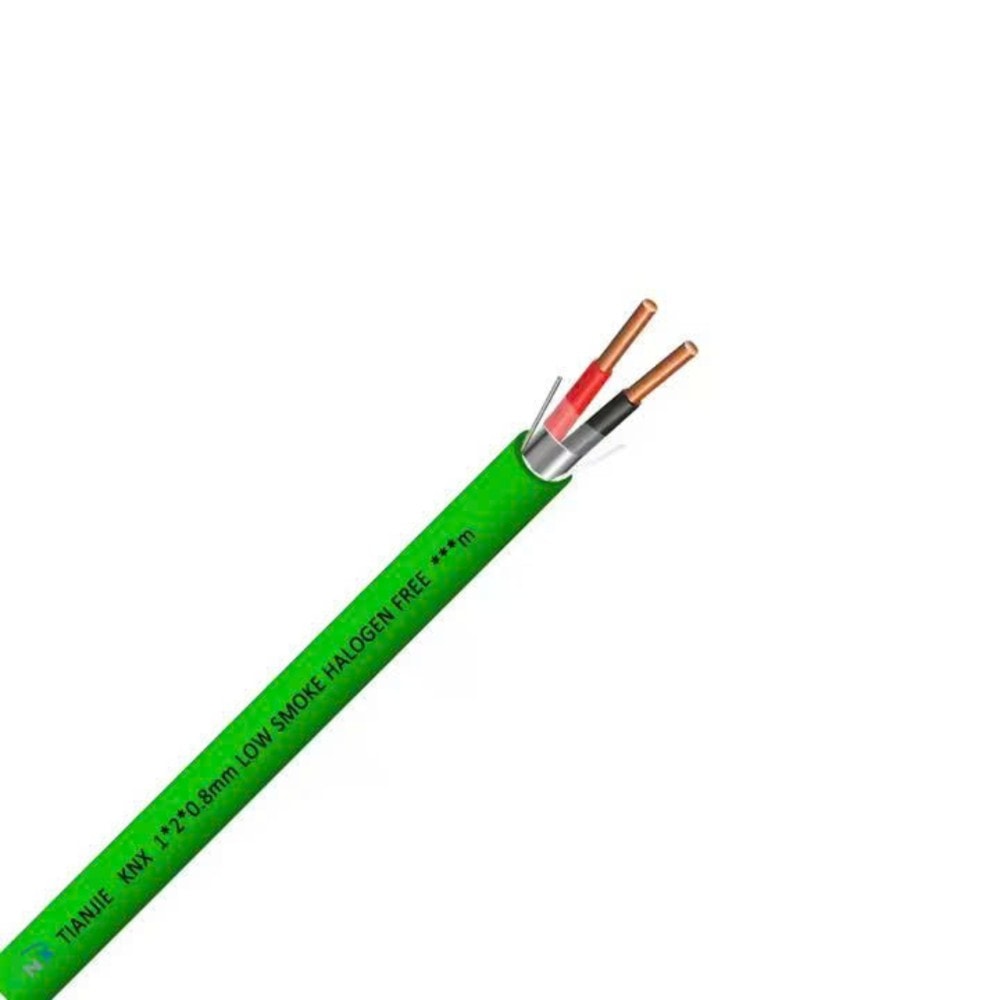

Dây cáp KNX được thiết kế để sử dụng trong quản lý tòa nhà và các hệ thống mở rộng khác. Hiện có hai phiên bản tại KNXStore, bao gồm: dây cáp KNX 201P 20AWG 1P Scr PVC (CABLE-KNX-1P) và UNITRONIC® BUS EIB / KNX (CABLE-KNX-2P). Với lớp chống nhiễu nhôm và vỏ PVC bền bỉ, cả hai loại cáp này hoạt động hiệu quả trong các môi trường khác nhau, từ khô ráo đến ẩm ướt.

  • Dây dẫn đồng nguyên chất 20AWG đảm bảo truyền tải dữ liệu nhanh chóng và chính xác, không bị nhiễu.
  • Lớp vỏ PVC bảo vệ cáp khỏi các tác động cơ học, hóa chất và môi trường khắc nghiệt.
  • Điều khiển ánh sáng, điều hòa không khí, rèm cửa, hệ thống sưởi, âm thanh, và nhiều ứng dụng khác trong nhà thông minh.
  • Cáp mềm dẻo, dễ uốn cong, thích hợp cho việc lắp đặt trong các không gian hẹp.
  • Sản phẩm đạt tiêu chuẩn chất lượng cao, đảm bảo an toàn và hiệu quả.

Phạm vi ứng dụng

  • Sản phẩm được thiết kế để sử dụng trong quản lý tòa nhà, ví dụ như điều khiển phân tán ánh sáng, sưởi ấm, điều hòa không khí, thông gió, quản lý năng lượng, rèm cửa, quản lý thời gian, hệ thống khóa v.v.
  • Cáp có thể được đặt trên hoặc dưới lớp thạch cao; trong ống, ống cáp; trong môi trường khô, ẩm hoặc ướt.
  • Cài đặt EIB chủ yếu bao gồm các cảm biến/truyền lệnh (ví dụ như rào chắn ánh sáng, công tắc, bộ điều chỉnh nhiệt độ, hồng ngoại, cảm biến gió, bộ hẹn giờ), và các bộ kích hoạt (ví dụ như động cơ, bộ sưởi ấm, quạt, đèn, rèm cửa).
  • Công nghệ KNX được hình thành từ việc kết hợp ba tiêu chuẩn bus châu Âu đã được công nhận: EIP, EHS (các thiết bị gia đình và điện tử tiêu dùng) và Batibus (hệ thống sưởi ấm/điều hòa không khí).

Cấu trúc sản phẩm

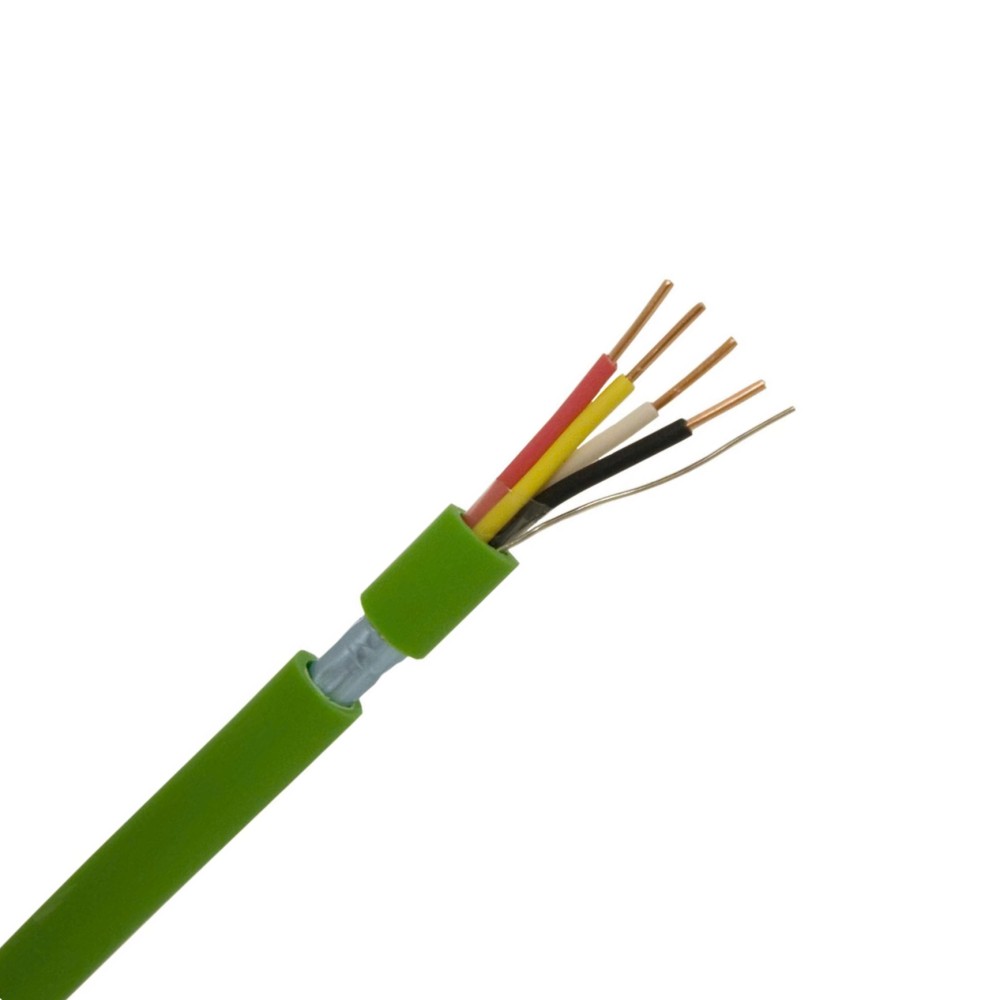

  • Cáp cài đặt có màn chắn dựa trên loại J-Y(ST)Y theo tiêu chuẩn DIN VDE 0815, lõi dẫn đồng nguyên chất, đường kính 0.8 mm, kích thước 2 x 2 x 0.8 ø. 4 lõi nguyên chất được xoắn thành một cặp sao; màu của các lõi: cặp 1 màu đỏ + đen, cặp 2 màu trắng + vàng.
  • Màn chắn: được bọc bằng lá nhôm và màng nhựa
  • Vỏ bọc ngoài: Dựa trên PVC
  • Màu sắc: xanh lá
  • Phiên bản COMBI với cáp cung cấp điện bổ sung 3 x 1.5 mm²; màu lõi: xanh dương, đen, xanh vàng
  • Có thể truyền dữ liệu nối tiếp.
  • Cáp EIB đã được kiểm tra ở 4 kV (1 phút) trong bồn nước
