Vadsbo LD220WCM - Dimmer Casambi Âm Tường 200VA, Bluetooth Trailing Edge
Khi thiết kế chiếu sáng thông minh cho căn hộ cao cấp hoặc phòng khách sạn muốn giữ thẩm mỹ tối giản, vị trí đặt thiết bị điều khiển trở thành vấn đề. Dimmer lắp ngoài tường trong hộp nổi làm mất vẻ gọn gàng của không gian. Module lắp trên trần hay trong đèn giải quyết được bài toán dimming nhưng vẫn cần một điểm điều khiển vật lý tại vị trí quen thuộc với người dùng, tức là tại vị trí ổ cắm hoặc công tắc trên tường.

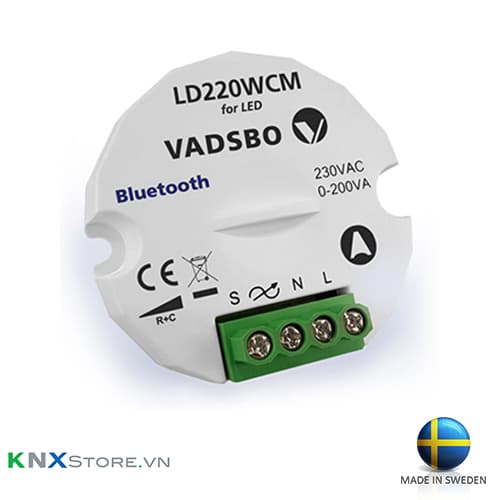

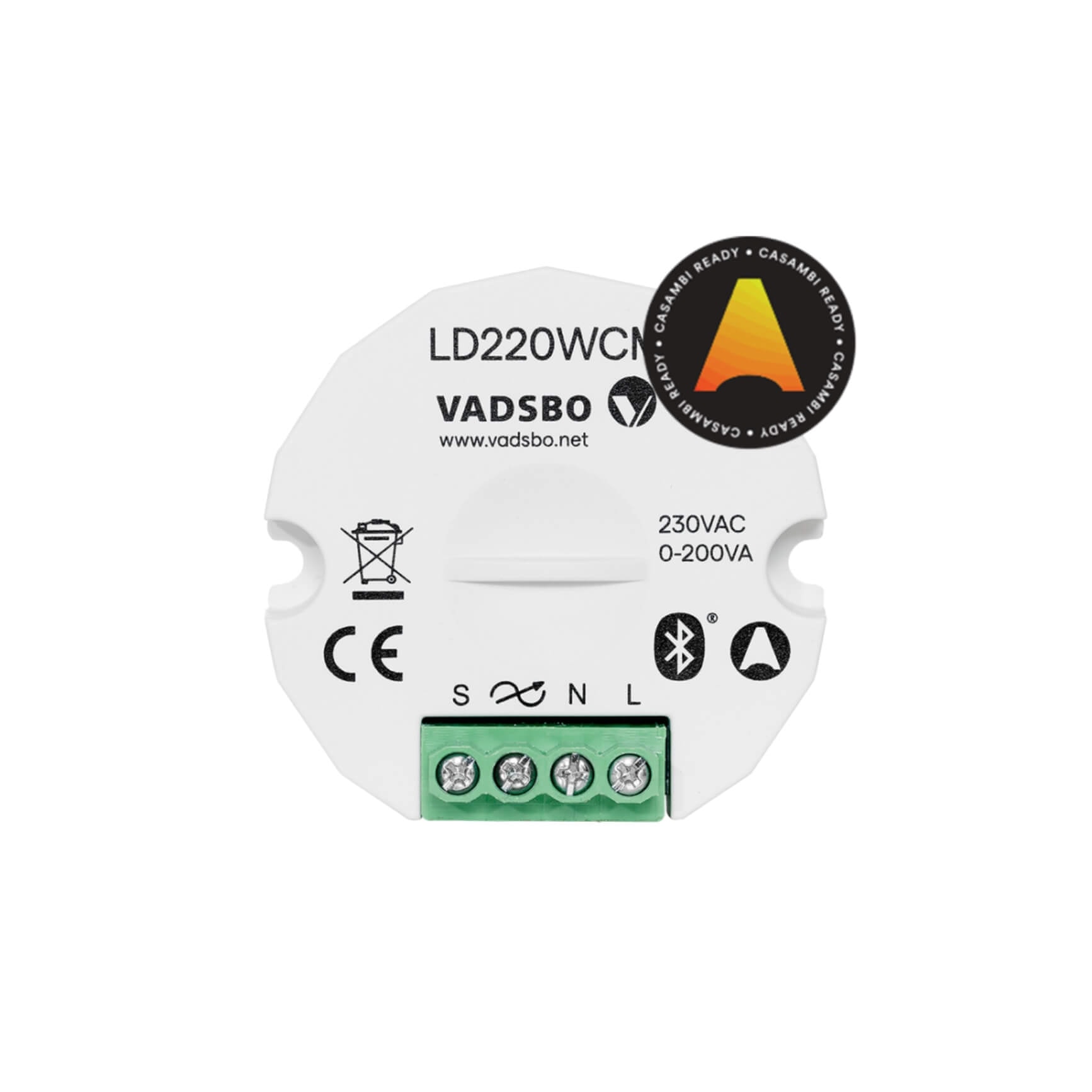

Vadsbo LD220WCM lắp trực tiếp trong hộp âm tường tiêu chuẩn (apparatus box), có kích thước Ø52 mm tương đương mặt công tắc truyền thống, tích hợp Casambi BLE và điều khiển đèn LED, halogen 230 V và biến áp điện tử. Từ bên ngoài nhìn vào, không khác gì một công tắc đèn thông thường; từ bên trong network Casambi, đây là một node dimmer đầy chức năng trong mesh.
LD220WCM là gì và hoạt động như thế nào
LD220WCM là dimmer Bluetooth của Vadsbo (Göteborg, Thụy Điển), điều khiển theo nguyên lý trailing edge phase-cut, lắp âm trong hộp tường tiêu chuẩn Ø60 mm. Thiết bị tích hợp sẵn Casambi BLE và hỗ trợ Casambi Evolution, tham gia Casambi mesh network như một node dimmer đầy đủ.
Trailing edge cắt phần cuối mỗi chu kỳ AC để giảm năng lượng truyền đến tải. Phương pháp này ít nhiễu điện từ hơn leading edge và tương thích tốt hơn với đèn LED có mạch điều khiển điện tử bên trong. Tuy nhiên, không phải mọi LED đều tương thích: chỉ LED "trailing edge dimmable" hoặc "phase-cut dimmable" mới dim ổn định với LD220WCM. LED không tương thích sẽ nhấp nháy hoặc không dim.
Dải dimming 1%–100% với soft start tích hợp: đèn không bật sáng đột ngột mà tăng dần để bảo vệ tải và tạo trải nghiệm thị giác tốt hơn. Thiết bị nhớ mức sáng cuối cùng kể cả sau khi mất điện, khi khôi phục nguồn đèn trở về đúng mức sáng trước đó.
Bảo vệ quá nhiệt tự động: khi nhiệt độ vỏ vượt ngưỡng an toàn, thiết bị tự giảm công suất hoặc tắt và tự động reset sau khi nhiệt độ trở về bình thường mà không cần can thiệp thủ công.
Điều khiển vật lý qua nút nhấn hồi vị (non-locking toggle switch) kết nối terminal S: nhấn ngắn 50–400 ms để ON/OFF; nhấn dài trên 400 ms để dimming, chiều tăng giảm đổi mỗi lần nhấn dài, dừng tự động tại mức tối thấp hoặc tối cao. Nhiều nút nhấn có thể kết nối song song để điều khiển từ nhiều vị trí.
Điều khiển toggle switch cục bộ và hoạt động không cần app
Một trong những điểm hữu dụng nhất của LD220WCM là khả năng điều khiển bằng toggle switch (vippströmbrytare) thông thường, không cần công tắc thông minh hay nút nhấn đặc biệt:
| Hành động | Toggle Switch | Kết quả |
|---|---|---|
| Tap ngắn (50-400ms) | Nhấn và thả | Bật/Tắt |
| Long press (>400ms) | Giữ | Dimming up/down (xen kẽ lần nhấn) |
| Dừng tại mức | Nhả nút | Lưu mức sáng hiện tại |
Kết nối 1 hoặc nhiều toggle switch song song vào đầu nối S. Toggle switch loại Normally Open (N.O.). Chiều dài dây tối đa 15m để tránh nhiễu cảm ứng từ dây 230V đi gần.
Tính năng này đặc biệt có giá trị khi cải tạo công trình hiện hữu: giữ nguyên công tắc tường cũ, thêm LD220WCM, và hệ thống hoạt động cả theo cách thủ công lẫn qua Casambi App.
5 Fixture Profiles chọn đúng cho từng tải
LD220WCM hỗ trợ 5 profile, chọn khi thiết bị ở trạng thái unpaired:
| Profile | Ứng dụng | Ghi chú |
|---|---|---|
| LD220WCM (default) | LED, dimmer curve tối ưu cho LED | Phù hợp đa số tải LED thông thường |
| LD220WCM Halogen | Halogen, đèn sợi đốt, CFL có thể điều chỉnh | Dimmer curve khác với LED |
| LD220WCM_Switch | Hiển thị trong Casambi dưới category "Switch" | Khi muốn phân loại UI |
| LD220WCM_onoff | Chỉ bật/tắt, không dimming | Cho tải không hỗ trợ dimming |
| LD220WCM Sensor | Hiển thị như sensor trong app | Dùng khi tích hợp với automation |
Trong thực tế, 90% lắp đặt dùng profile mặc định (LD220WCM) cho tải LED. Nếu driver LED cụ thể có dimmer curve không mượt ở mức thấp, thử profile Halogen đôi khi cho kết quả tốt hơn do curve khác nhau.
Tương thích tải quan trọng để tránh sự cố trong thi công
LD220WCM trailing edge tương thích với:
| Loại tải | Phạm vi | Ghi chú |
|---|---|---|
| Bóng LED AC 230V (E14, E27, GU10…) | 0-200VA | Cắm thẳng 230V, không qua driver riêng |
| Đèn sợi đốt (incandescent) | 0-200VA | Tương thích tốt nhất với trailing edge |
| 230V halogen | 0-200VA | Halogen trực tiếp 230V |
| Electronic transformer | 0-200VA | Biến áp điện tử cho halogen 12V ELV |
| LED driver/operating gear | 0-200VA | Phải có chức năng dimming và tương thích trailing edge |
Tuyệt đối không kết nối:
- Đèn huỳnh quang (fluorescent): có thể cháy dimmer hoặc đèn
- Quạt, motor: gây hư hỏng ngay lập tức
- Toroid cores (biến áp lõi sắt): gây quá tải và cháy
Kinh nghiệm thực tế: trước khi commissioning, test từng driver với LD220WCM ở mức 50% và 10%. Nếu driver bị ngắt bảo vệ hoặc flicker bất thường, khả năng cao driver không tương thích trailing edge cần đổi driver, không phải đổi dimmer.

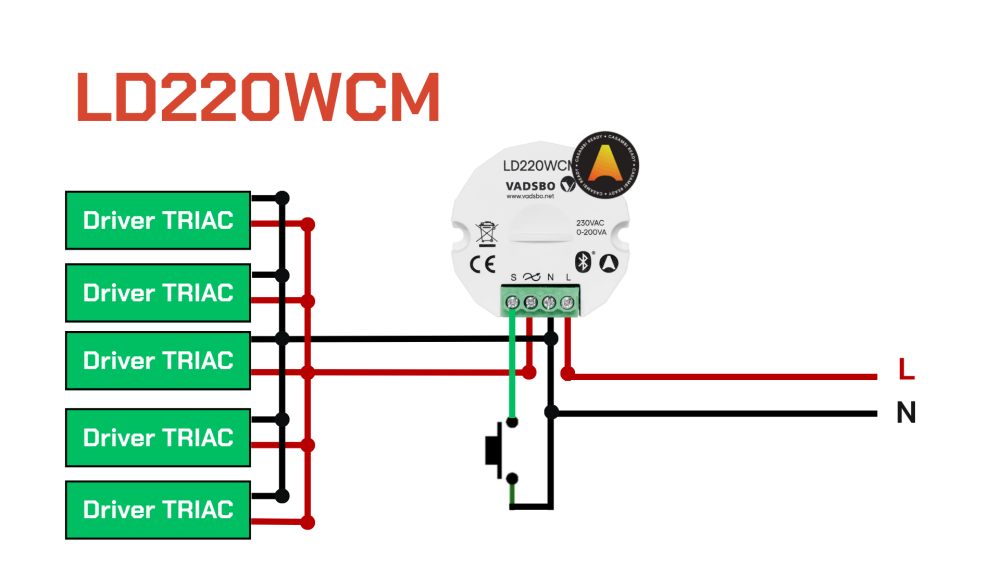

Sơ đồ kết nối và lắp đặt LD220WCM
Ngắt nguồn điện hoàn toàn trước khi bắt đầu. Lắp đặt chỉ thực hiện bởi thợ điện có chứng chỉ.
Kết nối neutral đầu vào vào terminal N của LD220WCM. Kết nối phase đầu vào vào terminal L. Kết nối dây điều khiển S từ terminal S đến một đầu của nút nhấn hồi vị. Kết nối phase đầu vào đến đầu kia của nút nhấn hồi vị (nút nhấn "Normally open" đóng mạch S với phase khi nhấn). Kết nối phase output đã dimmed từ LD220WCM đến tải. Kết nối neutral đến tải.
Sau khi kết nối xong, kiểm tra lò xo nút nhấn được lắp đúng và tất cả kết nối chắc chắn. Bật điện và kiểm tra dimming/on/off bằng nút nhấn trước khi cấu hình Casambi.

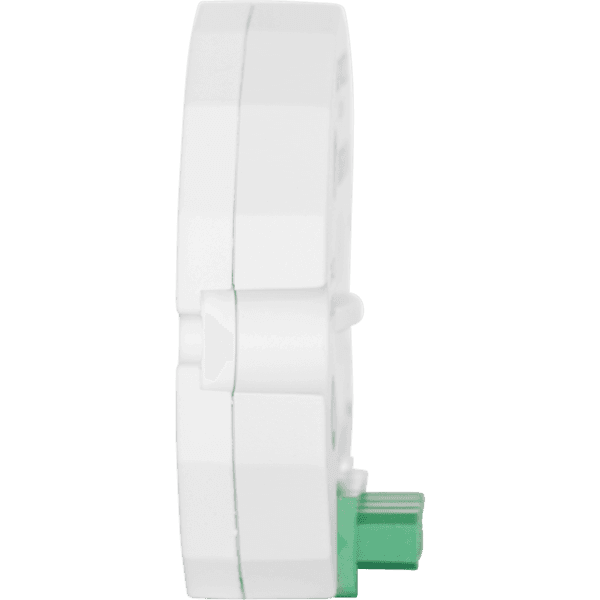

Lắp vào hộp âm tường: LD220WCM có kích thước Ø52 mm với chiều sâu lắp thực tế 12 mm (tổng chiều sâu thiết bị 19 mm). Hộp âm tường tiêu chuẩn châu Âu Ø60 mm sâu 35–45 mm là đủ. Vật liệu vỏ PA6 (polyamide) nhẹ, chỉ 31 g.
Chiều dài cáp tối đa giữa nút nhấn và dimmer là 15 m theo khuyến nghị của Vadsbo. Cáp dài hơn chạy song song với cáp 230 V có thể gây nhiễu tín hiệu điều khiển. Nếu bắt buộc dùng cáp dài hơn, bố trí tách biệt với cáp điện lực.
Tùy chỉnh đường cong dimming
Không phải loại LED nào cũng có đường cong dimming tuyến tính. Casambi App cho phép tùy chỉnh min/max dimming level trực tiếp:
- Mở Casambi App, double-click LD220WCM trong network.
- Scroll xuống phần "Dimming level".
- Đặt min level (mức tối thiểu mà đèn không bị tắt hay flicker).
- Đặt max level nếu đèn cần giới hạn công suất tối đa.
Thao tác này cần thực hiện riêng cho từng LD220WCM tùy loại đèn kết nối, vì mỗi loại driver LED có đặc tính dimming khác nhau.
Ứng dụng LD220WCM
LD220WCM tối ưu cho các công trình muốn dimmer Casambi ẩn trong tường như công tắc truyền thống mà không cần lắp module nổi hay thiết bị trong trần.
Căn hộ cao cấp và nhà ở là ứng dụng điển hình nhất. Khách hàng quen với vị trí công tắc đèn truyền thống trên tường; thay công tắc bằng LD220WCM không thay đổi vị trí điều khiển, không thay đổi thẩm mỹ bề mặt tường, nhưng thêm toàn bộ khả năng dimming và điều khiển Casambi từ smartphone.
Phòng khách sạn và căn hộ dịch vụ cần dimmer âm tường ở headboard, bàn làm việc hoặc lối vào. LD220WCM lắp vào hộp âm sẵn có, không cần can thiệp cơ học lớn vào tường.
Với profile LD220WCM Halogen, đường cong dimming được tối ưu cho tải tuyến tính như halogen, đèn sợi đốt và một số low-energy lamp. Với profile LD220WCM (LED), đường cong tối ưu cho LED. Chọn đúng profile theo loại tải để tránh nhấp nháy ở mức dim thấp.
Profile LD220WCM Sensor hoặc LD220WCM_Switch cho phép thiết bị tham gia network Casambi không phải như dimmer mà như sensor hoặc switch, cung cấp tín hiệu điều khiển cho các thiết bị khác trong mesh mà không điều khiển trực tiếp tải.
Ứng dụng thực tế trong dự án
Trong dự án căn hộ hạng sang 120 căn tại Hà Nội, mỗi căn có 6 vị trí công tắc âm tường: chủ đầu tư muốn toàn bộ chiếu sáng điều khiển Casambi nhưng giữ mặt công tắc giống hệ thống công tắc tiêu chuẩn đang dùng. SI thay toàn bộ công tắc đèn bằng LD220WCM trong hộp âm Ø60 mm có sẵn. Profile LD220WCM (LED) cho đèn LED downlight âm trần, profile LD220WCM Halogen cho đèn trang trí halogen. Cư dân điều khiển từ nút nhấn truyền thống như cũ hoặc từ Casambi app trên điện thoại. Đội thi công không cần đục tường thêm; chỉ thay module trong hộp âm hiện hữu.
Trong dự án boutique hotel 30 phòng tại Hội An, mỗi phòng có 4 vị trí điều khiển ánh sáng tại đầu giường và lối vào: LD220WCM lắp âm tường tiêu chuẩn, kết nối đến LED strip cove trần và downlight LED. Casambi mesh của 120 thiết bị trong toàn khách sạn điều khiển qua một tablet tại quầy lễ tân. Profile LD220WCM_onoff được dùng cho circuit chỉ cần ON/OFF (đèn hành lang trong phòng), tiết kiệm khe dimmer cho circuit thực sự cần dimming. Dimmer không có tải tham gia mesh như node tăng cường tín hiệu ở các phòng góc xa router BLE.
Kết luận
LD220WCM của Vadsbo là lựa chọn lý tưởng khi cần dimmer Casambi lắp âm tường cho dự án nhà ở, căn hộ cao cấp và phòng khách sạn, kết hợp giữa form factor công tắc truyền thống Ø52 mm với toàn bộ tính năng Casambi mesh, soft start, nhớ mức sáng và 5 profile linh hoạt cho nhiều loại tải 230 V.
