Led SPI PIXEL-TILE-300-RGBW-12V là gì?

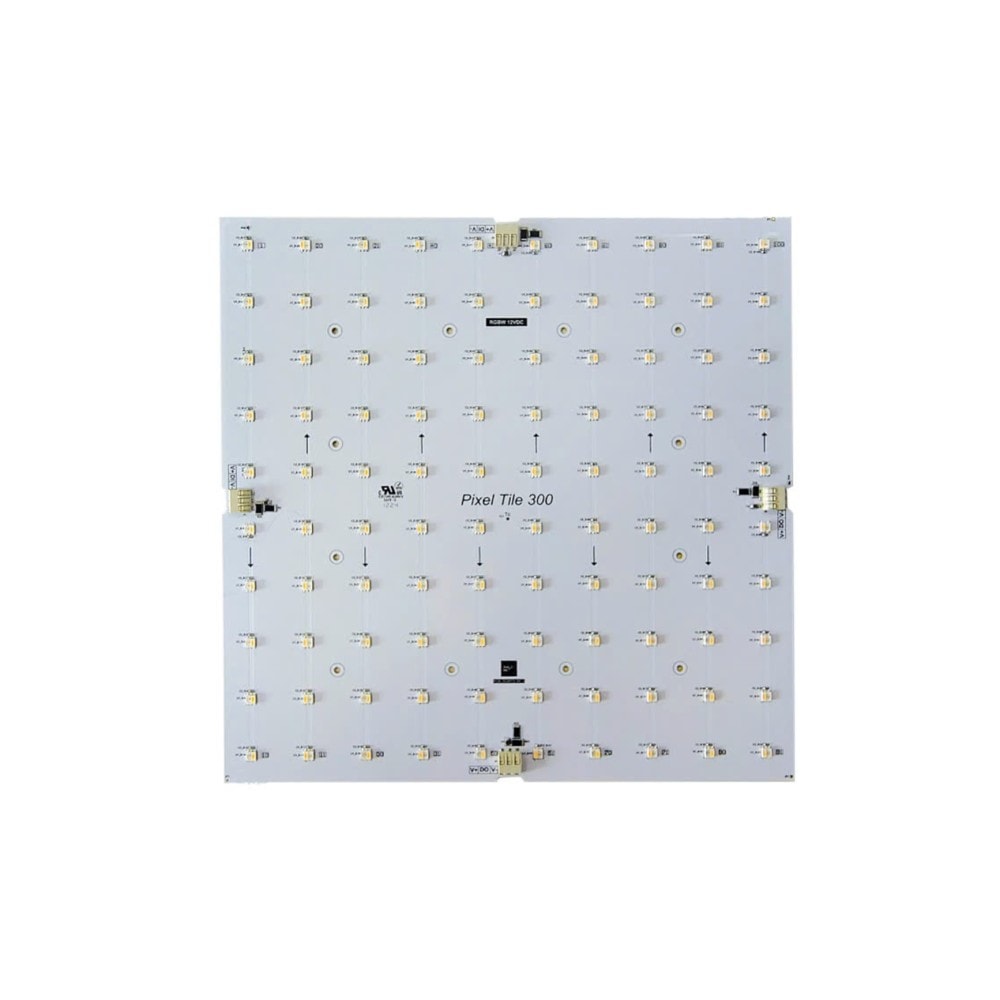

DALCNET PIXEL-TILE-300-RGBW-12V là module LED tấm pixel thông minh thế hệ mới, dành riêng cho các ứng dụng chiếu sáng kiến trúc, nghệ thuật ánh sáng và hiển thị LED động cần khả năng điều khiển từng điểm ảnh (pixel-to-pixel) với độ chính xác cao. Đây không phải dải LED thông thường — mỗi tấm panel là một ma trận LED thông minh 10×10 điểm, trong đó từng LED có thể phát ra màu sắc và độ sáng hoàn toàn độc lập với 99 LED còn lại, tạo ra hiệu ứng ánh sáng động không thể đạt được bằng dimmer LED thông thường.

Vì sao công nghệ LED SK6805 quan trọng?

  • Mỗi LED trong PIXEL-TILE-300-RGBW-12V sử dụng IC tích hợp SK6805, một trong những dòng IC LED có địa chỉ (addressable IC LED) thế hệ mới nhất hiện nay. Điểm khác biệt then chốt so với các IC phổ biến như WS2812B hay WS2815 là SK6805 tích hợp 4 kênh màu RGBW thay vì chỉ 3 kênh RGB — trong đó kênh White (W) hoàn toàn độc lập, sử dụng chip LED trắng riêng thay vì pha trộn RGB.
  • Điều này mang lại hai lợi ích thực tế rõ rệt: thứ nhất, ánh sáng trắng từ kênh W có CRI 80 và nhiệt độ màu 2800–3200K (warm white) — chất lượng màu trắng tự nhiên và đồng đều hơn nhiều so với trắng tổng hợp từ RGB. Thứ hai, khi cần hiển thị màu sắc, kênh W có thể hoạt động song song với RGB để tạo ra dải màu pastel nhạt và ánh sáng hỗn hợp tinh tế — đây là điểm mà đèn LED RGB thuần túy không thể tái hiện chính xác.
  • Mỗi IC SK6805 nhận dữ liệu từ SPI Master qua chuỗi nối tiếp một chiều: dữ liệu vào từ chân DI (Data In), sau khi xử lý lệnh của chính nó sẽ truyền tiếp dữ liệu còn lại ra chân DO (Data Out) cho IC tiếp theo — cơ chế này cho phép SPI Master điều khiển toàn bộ 100 LED chỉ qua một đường dữ liệu duy nhất mà không cần bus song song phức tạp.

Thiết kế của PIXEL-TILE-300-RGBW-12V có gì đặc biệt?

  • PIXEL-TILE-300-RGBW-12V được thiết kế với tư duy modular từ đầu. Tấm PCB kích thước 300×300×6,05 mm có các lỗ bắt vít M3 bố trí theo lưới chuẩn — khoảng cách giữa các tâm lỗ là 42,43 mm theo đường chéo và 60 mm theo hàng ngang/dọc — cho phép căn chỉnh chính xác khi ghép nhiều tấm thành mảng lớn mà không có khe hở lộ liễu giữa các module.
  • Kết nối điện giữa các module thực hiện qua đầu nối SMD PCB tương thích Wago 2060-953/028-000 nằm ở 4 cạnh của tấm panel. Loại đầu nối này vừa truyền nguồn DC vừa truyền tín hiệu SPI — lắp ráp nhanh bằng cách cắm trực tiếp, không cần hàn, dễ tháo rời khi cần thay thế một module trong mảng mà không ảnh hưởng đến toàn hệ thống.
  • Điểm nhiệt độ tối đa (Tc point) của module nằm ở trung tâm mặt trên của tấm PCB — đây là vị trí cần theo dõi để đảm bảo nhiệt độ vận hành không vượt +67°C. Khi lắp nhiều tấm liền kề, cần tính toán thông gió phù hợp để nhiệt tản đều, đặc biệt trong các ứng dụng trần hoặc tường kín.

Ứng dụng thực tế của PIXEL-TILE-300-RGBW-12V

PIXEL-TILE-300-RGBW-12V phù hợp nhất với các dự án chiếu sáng yêu cầu hiệu ứng ánh sáng động có kiểm soát không gian:

  • Chiếu sáng kiến trúc: mặt đứng tòa nhà, cột sảnh, vòm trần với hiệu ứng chuyển màu theo khu vực
  • Backdrop sân khấu và sự kiện: tường LED pixel điều khiển theo nhạc hoặc kịch bản chiếu sáng
  • Nghệ thuật ánh sáng và installation: tác phẩm ánh sáng tương tác điều khiển bằng phần mềm
  • Trang trí nội thất cao cấp: trần sao, tường màu động trong nhà hàng, khách sạn và spa
  • Showroom và retail: tạo vùng sáng highlight linh hoạt thay đổi theo từng bộ sưu tập hoặc mùa

Thiết bị được sản xuất tại Ý với quy trình kiểm tra chức năng 100% trước khi xuất xưởng, đáp ứng tiêu chuẩn EN 55015 và EN 61547 về EMC cho thiết bị chiếu sáng.

Câu hỏi thường gặp về sản phẩm PIXEL-TILE-300-RGBW-12V

Có thể kết nối với bao nhiêu module trong một chuỗi? Phụ thuộc vào hai giới hạn đồng thời: tổng dòng tại đầu nối module đầu tiên không vượt 7A (khi nối tiếp), và tổng số LED không vượt quá khả năng quản lý của SPI Master đang dùng. Khi dùng phương thức song song với nguồn riêng, giới hạn dòng được loại bỏ — chỉ còn giới hạn bởi SPI Master.
IC LED SK6805 khác gì so với WS2812B hay WS2815? SK6805 là dòng LED RGBW 4 kênh (có thêm kênh White độc lập), trong khi WS2812B và WS2815 chỉ có 3 kênh RGB. Kênh White riêng cho ánh sáng trắng thuần hơn và CRI cao hơn. Module chỉ tương thích với controller hỗ trợ IC SK6805 — không dùng controller cấu hình cho WS2812B hay loại IC khác.
Có thể dùng nguồn 24V cho module này không? Không. Module thiết kế chuẩn 12 VDC (dải 10,8–13,2 V). Nguồn 24V sẽ vượt quá giới hạn thiết kế, gây hỏng module và mất bảo hành.
Cáp SPI có thể dài tối đa bao nhiêu? Tổng chiều dài cáp SPI giữa SPI Master và các module, bao gồm cả cáp nối giữa các module trong chuỗi, không nên vượt quá 30 m. Để giảm nhiễu, cáp SPI phải tách xa mạch AC 230V và các nguồn phát sóng vô tuyến.
Module có thể lắp ngoài trời không? Không trực tiếp. Module có cấp bảo vệ tiêu chuẩn (không có IP rating chống nước) và nhiệt độ vận hành tối đa +45°C. Nếu muốn lắp ngoài trời, cần đặt trong vỏ bảo vệ kín đạt tiêu chuẩn IP phù hợp và đảm bảo thông gió để nhiệt độ điểm Tc không vượt +67°C.
