Hầu hết các dự án chiếu sáng thất bại không phải vì chọn sai đèn. Chúng thất bại vì chọn sai layer điều khiển. Relay thông thường không đáp ứng được khi chủ đầu tư yêu cầu thêm scene sau commissioning. DALI standalone thiếu khả năng tích hợp với BMS. DMX512 không có feedback về trạng thái thiết bị. Và khi mọi thứ được gắn vào các hệ thống rời rạc, chi phí T&C leo thang không kiểm soát được.
Giải pháp chiếu sáng KNX giải quyết chính xác bài toán đó: một bus chuẩn IEC 14543-3 làm layer điều phối duy nhất, tích hợp On/Off, Dimming, DALI-2, DMX512 và Human Centric Lighting trong cùng một hệ thống có thể commissioning, mở rộng và bảo trì theo vòng đời công trình. Bài viết này đi thẳng vào kiến trúc, giao thức, và quyết định thiết kế thực tế.
Tại Sao KNX Là Nền Tảng Chiếu Sáng Cho Công Trình Chuyên Nghiệp?
Câu hỏi đầu tiên thường gặp khi tư vấn cho ME Contractor: "Tại sao không dùng relay thông thường cho rẻ?" Câu trả lời ngắn: relay thông thường phù hợp cho hạ tầng đóng/mở đơn giản, nhưng không có địa chỉ hóa, không có feedback, không có khả năng scene hay scheduling mà không cần PLC riêng.
KNX TP vs. Hệ Thống Relay Thông Thường
KNX TP (Twisted Pair) hoạt động theo nguyên tắc bus: mỗi thiết bị có địa chỉ vật lý riêng, giao tiếp qua telegram trên cặp dây YCYM 2x2x0.8mm. Điều này khác hoàn toàn với hệ relay thông thường vốn cần dây riêng từng mạch về tủ điện trung tâm.
Khác biệt có tính tiền dự án nằm ở đây:
| Tiêu chí | Relay thông thường | KNX TP |
|---|---|---|
| Dây điều khiển | Home run từng mạch | Bus chung, đi nhánh |
| Thêm scene sau T&C | Cần nối lại dây | Lập trình lại trên ETS |
| Feedback trạng thái | Không | Có (status object) |
| Tích hợp BMS | Cần gateway riêng | BACnet/IP, Modbus native |
| Chi phí vật tư dây | Thấp | Thấp hơn khi quy mô lớn |
| Chi phí T&C lần sau | Cao (đụng vào tủ) | Thấp (phần mềm) |
Khi dự án có trên 50 vùng chiếu sáng, chi phí dây Home-run của relay thường vượt qua chi phí vật tư KNX. Đó là điểm hòa vốn mà SI cần biết khi báo giá.
KNX Làm Layer Điều Phối Cho Toàn Bộ Lighting
KNX không cạnh tranh với DALI-2 hay DMX512. Nó làm layer phía trên: nhận lệnh từ BMS, touch panel, scheduler, sensor, rồi điều phối xuống các subsystem chiếu sáng bên dưới qua gateway tương ứng.
Kiến trúc này có nghĩa là chủ đầu tư không bị lock vào một vendor driver đèn cụ thể. DALI-2 là chuẩn mở, driver từ Tridonic, Osram hay Fulham đều hoạt động với cùng một KNX-DALI gateway.
Tiêu Chuẩn IEC 14543-3 và Ý Nghĩa Với Procurement
KNX được chuẩn hóa theo IEC 14543-3, EN 50090, và ISO/IEC 14543. Điều này có ý nghĩa thực tế khi viết spec tender: sản phẩm từ hơn 500 nhà sản xuất thành viên KNX Association đều tương thích trên cùng một bus. Khi một nhà sản xuất ngừng sản xuất model, SI có thể thay thế bằng sản phẩm của nhà sản xuất khác mà không cần thay bus hay lập trình lại toàn bộ.
Kiến Trúc Hệ Thống Chiếu Sáng KNX: Bus Topology và Phân Vùng
Trước khi thiết kế bất kỳ scene hay schedule nào, kiến trúc bus phải đúng. Lỗi topology KNX thường phát hiện muộn, sau khi đã kéo dây xong.

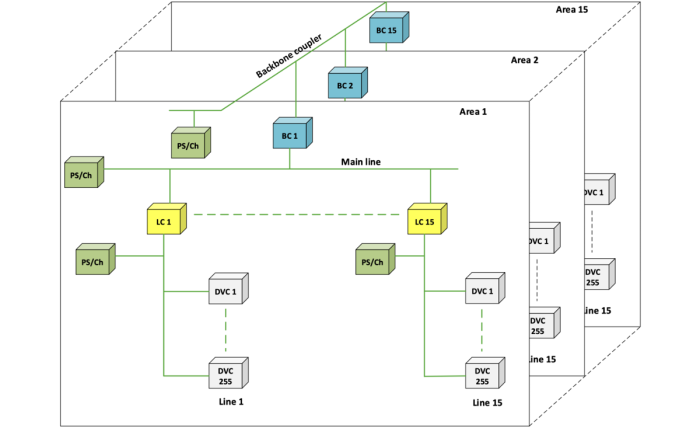

Bus Line, Area, Backbone: Giới Hạn và Cách Scale
Một KNX line hỗ trợ tối đa 64 thiết bị, dài tối đa 1.000m (tổng chiều dài bus trên line đó), khoảng cách tối đa giữa hai thiết bị bất kỳ là 700m, khoảng cách từ nguồn đến thiết bị xa nhất là 350m.
Khi vượt 64 thiết bị, cần line coupler để tạo line mới. Tối đa 15 line/area, tối đa 15 area/backbone. Về lý thuyết hệ thống có thể đạt 14.400 thiết bị trên một installation mà không cần IP backbone.
Mẹo thực tế: đừng đẩy line đến 64 thiết bị. Để dự phòng ít nhất 20% cho expansion. Dự án khách sạn thường bị vấn đề này khi thêm thiết bị phòng mà không tính trước số lượng.
Group Address và Scene: Tổ Chức Lighting Zone
Group address (GA) là cơ chế giao tiếp giữa các thiết bị KNX. Một switch actuator nhận lệnh từ GA "1/1/1" thì tắt/mở đèn zone 1. Một sensor gửi lệnh đến GA "1/1/1" thì cũng điều khiển được zone đó.
Cấu trúc GA 3 cấp phổ biến cho lighting:
Main group / Middle group / Sub group
1 (Floor) / 1 (Zone) / 1 (Function: On/Off)
1 / 1 / 2 (Function: Dim value)
1 / 1 / 3 (Function: Scene)
Scene trong KNX là tập hợp giá trị gửi đến nhiều GA cùng lúc. Một nút bấm "Presentation Mode" có thể đồng thời: tắt đèn hành lang (GA 1/2/1), dim đèn phòng họp xuống 30% (GA 1/1/2), kéo rèm xuống 80% (GA 2/1/1). Không cần PLC riêng.
ETS Commissioning: Thiết Kế Group Address Sớm
ETS (Engineering Tool Software) là phần mềm commissioning KNX duy nhất được KNX Association cấp phép. Mỗi dự án cần ETS Pro license.
Kinh nghiệm: thiết kế GA spreadsheet trước khi kéo dây, không sau. Khi GA không nhất quán, việc debug trên công trường mất thời gian gấp 3 lần. Một convention phổ biến cho lighting project: cấp 1 là tầng, cấp 2 là zone, cấp 3 là function (1=On/Off, 2=Dim, 3=Scene, 4=Status). (xem công cụ thiết lập KNX GA )
KNX + On/Off: Nền Tảng Điều Khiển Chiếu Sáng Đơn Giản Nhất
On/Off xuất hiện trong 100% dự án KNX lighting. Dù đơn giản, vẫn có những quyết định thiết kế ảnh hưởng đến chi phí và khả năng mở rộng.

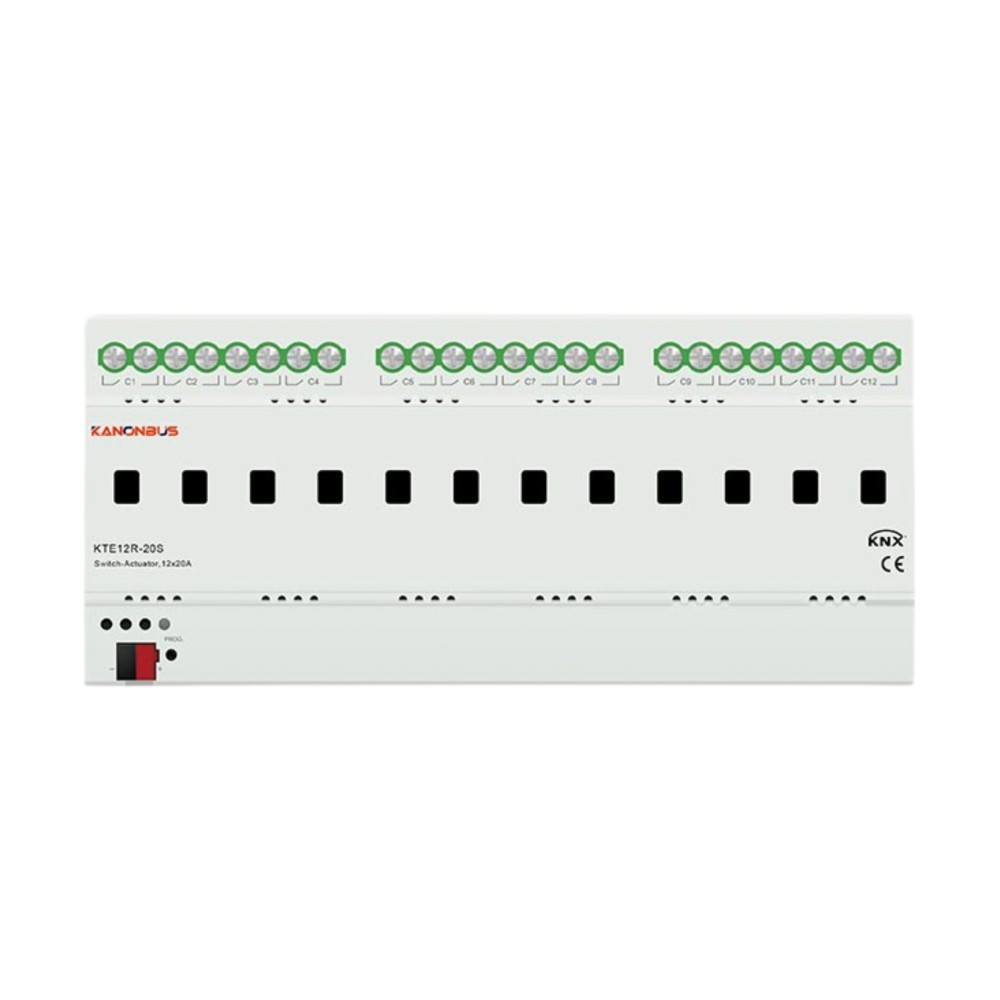

Switching Actuator: Chọn Số Channel và Dòng Tải
Switching actuator KNX có relay cơ hoặc relay điện tử (triac/SSR). Relay cơ chịu được dòng tải lớn hơn (thường 16A/channel) nhưng có tuổi thọ đóng/mở hữu hạn (khoảng 100.000 lần). Relay điện tử không có tiếp điểm cơ, phù hợp cho đóng/mở thường xuyên nhưng giới hạn dòng tải thấp hơn.
Chọn số channel dựa trên số mạch chiếu sáng cần điều khiển độc lập, không phải số đèn. Một mạch 10 bóng đèn LED 10W cần 1 channel actuator, không cần 10 channel.
Lưu ý dòng khởi động (inrush current) của đèn LED dải và driver LED có thể cao hơn 10 lần dòng định mức trong vài millisecond đầu. Actuator phải có thông số inrush rating, không chỉ nominal current.
Binary Input và Push-Button Coupler
Binary input module cho phép tích hợp công tắc vật lý thông thường vào KNX bus. Mỗi đầu vào có thể được lập trình gửi đến GA tùy ý: nhấn ngắn = On/Off, nhấn dài = Dimming, nhấn 2 lần = Scene.
Push-button coupler tích hợp sẵn bus coupler trong hộp âm tường, không cần module riêng. Phù hợp khi thiết kế kiến trúc yêu cầu nút bấm cùng mặt nạ với công tắc thông thường.
Lỗi Hay Gặp Khi Wiring On/Off Actuator
Hai lỗi phổ biến nhất trên công trường:
Thứ nhất: đấu bus KNX chung với dây nguồn 220V trong cùng máng cáp mà không có vách ngăn. KNX TP chạy 29V DC SELV, cần cách ly vật lý với nguồn xoay chiều theo CENELEC HD 60364.
Thứ hai: không đấu cầu dao bảo vệ cho mạch bus. Khi một thiết bị lỗi kéo bus xuống, toàn bộ line mất liên lạc. Nguồn bus KNX có bảo vệ ngắn mạch, nhưng một số actuator lỗi gây quá tải từ từ mà bảo vệ không kích.
KNX + Dimming: Điều Khiển Cường Độ Ánh Sáng Qua Các Giao Thức Analog và Kỹ Thuật Số
Dimming trong KNX có nhiều phương án tùy theo loại driver đèn và yêu cầu dự án. Không có phương án nào tốt cho mọi trường hợp.
Dimming 0-10V Qua KNX
0-10V là giao thức analog đơn giản nhất: actuator KNX xuất tín hiệu điện áp 0V (tắt) đến 10V (sáng 100%) điều khiển đầu vào dim của driver đèn. Driver phải có đầu vào 0-10V (hoặc 1-10V, lưu ý khác nhau).
Giới hạn quan trọng: 0-10V là one-way, driver không phản hồi trạng thái về bus. Nếu driver lỗi, KNX không biết. Không phù hợp khi cần monitoring hoặc fault reporting. Dòng tín hiệu 0-10V thường rất nhỏ (vài mA), cần chú ý khi đấu nhiều driver song song làm sụt áp tín hiệu.
Phase-Cut Dimming (Leading/Trailing Edge)
Phase-cut dimming cắt một phần chu kỳ điện áp xoay chiều để giảm công suất đến tải. Leading-edge (cắt đầu chu kỳ) phù hợp với tải điện trở và cuộn cảm (đèn halogen, biến áp sắt). Trailing-edge (cắt cuối chu kỳ) phù hợp với tải điện dung và driver điện tử LED hiện đại.
Không dùng leading-edge dimmer cho LED driver. Sóng hài sinh ra có thể làm hỏng driver và gây nhiễu thiết bị điện tử gần đó.
So Sánh 4 Phương Án Dimming Cho Dự Án KNX
| Phương án | Chi phí | Feedback | Độ phức tạp wiring | Phù hợp với |
|---|---|---|---|---|
| On/Off relay | Thấp nhất | Status relay | Đơn giản | Khu vực không cần dim |
| 0-10V analog | Thấp | Không có | Thêm cặp dây tín hiệu | Driver phổ thông, ít zone |
| Phase-cut dimming | Trung bình | Không có | Đơn giản | Retrofit, đèn halogen |
| DALI-2 digital | Cao hơn | Đầy đủ | Bus DALI riêng | Dự án quy mô lớn, cần monitor |
KNX + DALI-2: Tích Hợp Chiếu Sáng Kỹ Thuật Số Chuẩn IEC 62386
Hãy hình dung tình huống này: tòa văn phòng 10 tầng vừa bàn giao, facility manager gọi lên báo đèn tầng 7 khu A bị tối hơn bình thường. Với hệ thống 0-10V hay relay thông thường, kỹ thuật viên phải lên tận nơi, bật tắt từng mạch, đo điện áp từng driver để tìm ra con nào lỗi trong số 60 bóng đèn của khu đó. Mất nửa ngày.
Với KNX + DALI-2, kỹ thuật viên mở phần mềm từ laptop, nhìn vào danh sách fault report: driver địa chỉ #34, tầng 7, hàng C, vị trí 6 đang báo "lamp failure". Thay đúng con đó. Mất 20 phút.
Đó là lý do KNX + DALI-2 trở thành combo tiêu chuẩn cho dự án thương mại từ 2022 đến nay. KNX làm layer điều phối trên, DALI-2 làm layer chiếu sáng bên dưới với khả năng đặt địa chỉ và báo trạng thái từng thiết bị riêng lẻ.
KNX và DALI-2 Kết Nối Với Nhau Như Thế Nào?
KNX và DALI-2 là hai bus hoàn toàn khác nhau, cần một thiết bị trung gian gọi là KNX-DALI gateway để bridge giữa hai bên.
Hãy hiểu gateway theo vai trò của nó trên từng bus:
- Phía KNX bus: gateway hoạt động như một thiết bị KNX bình thường, có địa chỉ vật lý, giao tiếp bằng telegram như mọi thiết bị khác trên bus. Từ ETS, bạn cấu hình nó như cấu hình bất kỳ actuator nào.
- Phía DALI line: gateway đóng vai trò DALI master, tức là "người quản lý" của toàn bộ driver đèn trên line đó. Nó có thể ra lệnh cho từng driver riêng lẻ, đọc trạng thái từng driver, và phát hiện thiết bị nào mới cắm vào line.
Mỗi DALI line do gateway quản lý có thể chứa tối đa 64 driver đèn (ECG - Electronic Control Gear), mỗi driver có một địa chỉ riêng từ 0 đến 63. Khác với 0-10V nơi 10 driver đấu song song cùng nhận một tín hiệu như nhau, DALI-2 cho phép ra lệnh riêng từng con: driver số 5 dim xuống 40%, driver số 6 giữ nguyên 100%.
Khi chọn gateway, ba thông số quan trọng nhất cần kiểm tra:
| Thông số | Ý nghĩa thực tế |
|---|---|
| Số DALI line/gateway | 1-4 line/gateway tùy model. Tòa nhà lớn cần nhiều gateway đặt phân tán theo tầng |
| Hỗ trợ DALI-2 instance | Cho phép một driver báo cáo nhiều sensor tích hợp bên trong độc lập với nhau. Nếu chỉ DALI-1, mất tính năng này |
| Hỗ trợ D4i | Đọc được công suất tiêu thụ thực, giờ vận hành, nhiệt độ driver. Cần thiết nếu muốn energy reporting |
DALI-2 Phân Loại Driver Theo "Device Type": Chọn Đúng Loại Đúng Chỗ
DALI-2 không có một loại driver duy nhất. Chuẩn IEC 62386 chia thiết bị thành nhiều Device Type (DT), mỗi loại phục vụ một ứng dụng khác nhau. Khi đặt hàng driver, cần chỉ định rõ DT cần dùng, vì không phải driver nào cũng hỗ trợ tất cả.
DT6 - Driver LED thông thường: loại phổ biến nhất, chiếm 80-90% dự án. Dim từ 0.1% đến 100%, hỗ trợ scene và group. Đây là loại mặc định khi nói "DALI driver" mà không chỉ định gì thêm.
DT8 - Driver điều chỉnh màu sắc: dùng cho đèn Tunable White (thay đổi nhiệt độ màu từ vàng ấm 2700K đến trắng lạnh 6500K) hoặc đèn RGBW. Nếu dự án có yêu cầu Human Centric Lighting, đây là device type bắt buộc. Giá driver DT8 cao hơn DT6 khoảng 30-50%.
DT4 - Đèn khẩn cấp có pin: driver cho đèn thoát hiểm, exit sign. Điểm khác biệt so với đèn khẩn cấp thông thường là DALI DT4 cho phép lập lịch test pin tự động từ phần mềm, ghi log kết quả, và báo alarm ngay khi pin yếu. Không cần kỹ thuật viên đi bấm nút test thủ công từng đèn theo tháng như yêu cầu PCCC hiện hành.
DT5 - Module chuyển đổi khẩn cấp: gắn thêm vào driver DT6 thông thường để biến đèn thường thành đèn khẩn cấp. Giải pháp retrofit khi muốn dùng lại driver đèn hiện có.
Commissioning DALI-2 Qua ETS: Quy Trình Từ Đầu Đến Khi Bàn Giao
Hiểu quy trình giúp SI lên kế hoạch nhân công và thời gian T&C chính xác hơn.
Trước khi commissioning, dây DALI line cần được kéo xong. Dây DALI là cặp dây 2 dây không phân cực (không cần phân biệt âm dương), tiết diện tối thiểu 1.5mm2, tổng chiều dài line không quá 300m. Nguồn DALI 16V DC do gateway cấp, tối đa 250mA/line, đủ cho khoảng 40-50 driver thông thường. Khi vượt ngưỡng này, cần thêm DALI power supply riêng nối vào line, không lấy thêm từ gateway.
Quy trình commissioning chuẩn gồm 6 bước:
- Scan thiết bị: ETS plugin của gateway tự động quét và phát hiện tất cả driver đang có trên DALI line.
- Gán địa chỉ: mỗi driver được gán short address từ 0-63. Có thể gán ngẫu nhiên (nhanh hơn) hoặc theo thứ tự vật lý bằng cách tắt từng đèn một để xác nhận vị trí (chính xác hơn, nên dùng cho dự án cần quản lý chi tiết).
- Tổ chức group: gom các driver cùng zone vào DALI group (tối đa 16 group/line). Đèn hàng lang tầng 3 = DALI group 1, đèn khu làm việc tầng 3 = DALI group 2.
- Map vào KNX: trong ETS, gắn DALI group vào KNX group address. Từ đây, KNX mới "thấy" được các zone đèn này.
- Lập trình scene và schedule: scene được định nghĩa trong gateway (mỗi driver trong group nhớ giá trị dim riêng của nó cho từng scene số). Schedule lên từ KNX timer actuator.
- Test và bàn giao: kiểm tra từng scene, từng fault trigger, xác nhận log hoạt động đúng.
DALI-2 Báo Trạng Thái Về KNX: Đây Là Phần Quan Trọng Nhất
Nếu 0-10V là "ra lệnh một chiều", DALI-2 là "đối thoại hai chiều". Mỗi driver DALI-2 thường xuyên báo cáo trạng thái về gateway, gateway tổng hợp và đẩy lên KNX bus.
Các trạng thái driver báo về:
- Lamp failure: bóng đèn hoặc module LED bên trong driver bị hỏng
- Control gear failure: mạch điện của driver lỗi
- Thermal shutdown: driver tự ngắt do quá nhiệt, thường do thông gió tủ kém hoặc lắp sai công suất
- Load decrease / Load increase: điện trở tải thay đổi bất thường, dấu hiệu đứt mạch hoặc ngắn mạch đầu ra
Với driver hỗ trợ D4i (một extension của DALI-2), báo cáo chi tiết hơn: giờ vận hành tích lũy, số lần khởi động, công suất tiêu thụ thực tế (W), nhiệt độ junction hiện tại.
Toàn bộ dữ liệu này đi theo đường: driver => DALI line => gateway => KNX bus => KNX-BACnet gateway => BMS dashboard. Facility manager nhìn vào màn hình BMS biết tòa nhà đang tiêu thụ bao nhiêu kWh chiếu sáng, driver nào sắp hết tuổi thọ, đèn nào cần bảo trì, mà không cần một kỹ thuật viên nào đi tuần thủ công.
Khi Nào Cần KNX + DALI-2, Khi Nào Standalone DALI Controller Là Đủ?
Đây là câu hỏi trade-off thực tế mà SI hay gặp khi tư vấn chủ đầu tư.
Standalone DALI controller là thiết bị quản lý DALI line độc lập, có giao diện lập trình riêng, không cần KNX bus. Chi phí thấp hơn, cấu hình nhanh hơn. Phù hợp khi chiếu sáng là hệ thống hoàn toàn tách biệt, không cần nói chuyện với HVAC, access control hay BMS, và quy mô nhỏ dưới 3 DALI line.
KNX + DALI-2 cần thiết khi dự án có bất kỳ yêu cầu nào dưới đây:
- Đèn bật/tắt theo lịch đặt phòng của hệ thống access control
- Demand response: BMS ra lệnh dim toàn bộ đèn xuống 70% trong giờ cao điểm điện
- Báo cáo energy consumption chiếu sáng tích hợp vào BMS chung
- Điều khiển từ touchpanel hoặc mobile app qua KNX IP
- Tích hợp với KNX HVAC: phòng không có người tắt cả đèn lẫn điều hòa cùng lúc
- Nhiều DALI line trên nhiều tầng cần điều phối chung theo một kịch bản
Nói ngắn gọn: nếu lighting cần "biết" điều gì đó đang xảy ra ở hệ thống khác trong tòa nhà, KNX là layer không thể thiếu. Nếu lighting chỉ cần bật, tắt, dim theo nút bấm và lịch cố định, standalone DALI controller là đủ và tiết kiệm ngân sách hơn.
KNX + DMX512: Điều Khiển Ánh Sáng Kiến Trúc và Sân Khấu
DMX512 (Digital Multiplex, chuẩn ANSI E1.11) không phải giao thức BMS, nó là giao thức sân khấu và architectural lighting. Tích hợp vào KNX qua gateway cho phép điều phối ánh sáng kiến trúc trong kịch bản BMS tổng thể.
KNX-DMX Gateway: Mapping Group Address Sang DMX Channel
DMX512 một universe có 512 channel, mỗi channel là một giá trị 0-255 điều khiển một thông số của một thiết bị (độ sáng, màu đỏ, màu xanh...). Đèn RGBW cần 4 channel, đèn moving head có thể cần 16-32 channel.
KNX-DMX gateway nhận lệnh từ KNX communication objects và ánh xạ sang DMX channel tương ứng. Ví dụ: KNX object "Lobby Scene 1" trigger một chuỗi giá trị DMX preset đã lập trình sẵn trong gateway.
Hầu hết gateway hỗ trợ lưu cục bộ nhiều preset scene DMX và có thể playback fade time, repeat, sequence mà không cần gửi liên tục từ KNX bus.
Use Case: Facade, Lobby Hotel, Ballroom
Facade lighting: đèn LED wall washer, projector kiến trúc thường dùng DMX vì cần điều khiển màu sắc phức tạp và hiệu ứng dynamic. KNX lên lịch bật/tắt theo thời gian (sunset/sunrise), chuyển scene theo sự kiện (lễ, tết, khai trương).
Lobby khách sạn: kết hợp đèn downlight DALI-2 (ambient lighting) với đèn kiến trúc DMX (accent lighting). KNX đồng bộ hai hệ thống theo một kịch bản: "Morning Arrival" = ambient DALI 80% + DMX warm preset, "Evening Gala" = ambient DALI 40% + DMX colour sequence.
Ballroom: yêu cầu điều khiển chi tiết từng spot light. DMX512 với controller chuyên dụng xử lý 512 channel trở lên. KNX trigger từ event management system của khách sạn: khi booking event "Wedding", KNX gửi lệnh load preset "Wedding" vào DMX controller.
Giới Hạn DMX512 Trong BMS
DMX512 là one-way protocol, không có feedback từ thiết bị. Đèn nhận lệnh nhưng không xác nhận. Không có fault reporting. Đây là lý do DMX không thay thế DALI-2 trong ứng dụng cần monitoring. Trong kiến trúc tích hợp, DMX chỉ nên xuất hiện ở layer output, không phải layer supervisory.
KNX + Tunable White và Human Centric Lighting (HCL)
Tunable White (điều chỉnh nhiệt độ màu sắc) và Human Centric Lighting (HCL) đang trở thành yêu cầu tiêu chuẩn trong thiết kế văn phòng và công trình chăm sóc sức khỏe từ 2024. KNX là platform phù hợp để triển khai HCL tự động theo lịch sinh học.
HCL và WELL Building Standard
HCL (Human Centric Lighting) là phương pháp thiết kế ánh sáng tối ưu cho sức khỏe và năng suất làm việc của con người, dựa trên mối liên hệ giữa ánh sáng tự nhiên, nhịp sinh học circadian và hoạt động của não bộ.
WELL Building Standard v2 (tiêu chuẩn chứng nhận công trình xanh tập trung vào sức khỏe) đưa ra các chỉ số cụ thể: đạt ít nhất 200 lux theo trục mắt người ngồi tại bàn làm việc trong giờ ban ngày, và CCT tương ứng với ánh sáng tự nhiên theo thời gian trong ngày. Nhiều dự án văn phòng cao cấp tại Việt Nam bắt đầu đưa WELL vào tiêu chí thiết kế từ 2023.
Triển Khai HCL Qua KNX
Kịch bản HCL điển hình cho văn phòng:
06:00-09:00: CCT 3000K, 200 lux (warm, nhẹ nhàng để bắt đầu ngày)
09:00-12:00: CCT 5000K, 500 lux (cool, tăng tập trung)
12:00-13:00: CCT 4000K, 300 lux (neutral, thư giãn)
13:00-17:00: CCT 5500K, 500 lux (peak performance)
17:00-19:00: CCT 3500K, 200 lux (wind down)
Trong KNX, schedule này được lập trình trong timer actuator hoặc logic controller. KNX gửi giá trị CCT setpoint đến DALI-2 gateway, gateway điều khiển DT8 device type trong từng driver tunable white.
Daylight sensor bổ sung: khi ánh sáng tự nhiên từ cửa sổ đủ mạnh, hệ thống tự động giảm cường độ đèn (daylight harvesting) nhưng vẫn duy trì CCT theo lịch HCL. KNX logic block xử lý cả hai input (thời gian và lux sensor) để ra output cuối cùng.
Case Điển Hình: Văn Phòng Và Bệnh Viện
Văn phòng open-plan: lắp tunable white downlight DALI-2 DT8 với lux sensor và presence detector. Ban ngày: daylight harvesting tự động. Sau 18h: schedule dim xuống 30% sau 15 phút không có người. Kết quả điển hình: giảm 25-30% tiêu thụ điện chiếu sáng so với hệ thống on/off thông thường theo khảo sát từ các dự án Châu Âu ứng dụng chuẩn này.
Phòng bệnh nhân bệnh viện: đây là ứng dụng HCL khó nhất vì yêu cầu không làm phiền bệnh nhân. CCT thấp ban đêm (2200K, dưới 1 lux để điều dưỡng đi kiểm tra mà không đánh thức), tăng dần buổi sáng. DALI-2 DT8 với KNX scheduler xử lý được bài toán này.
Sensor và Logic Tự Động Trong Hệ Chiếu Sáng KNX
Sensor biến hệ thống KNX từ điều khiển thủ công thành tự động thực sự. Đây là nơi giá trị của KNX hiện rõ nhất so với relay thông thường.
Presence Detector và Motion Sensor: PIR, Microwave, Dual-Tech
Ba công nghệ phổ biến trong KNX:
PIR (Passive Infrared): phát hiện chuyển động dựa trên thay đổi nhiệt hồng ngoại. Độ chính xác cao với người di chuyển, nhưng bỏ sót người ngồi yên. Phù hợp hành lang, toilet, khu vực di chuyển.
Microwave: phát sóng vi ba và đo phản xạ. Phát hiện được chuyển động nhỏ (gõ bàn phím, thở). Có thể xuyên qua vật liệu mỏng. Phù hợp văn phòng, phòng họp. Nhược điểm: có thể trigger sai khi gần thiết bị phát sóng radio.
Dual-tech (PIR + Microwave): chỉ trigger khi cả hai sensor đều phát hiện. Tỷ lệ false trigger thấp nhất. Dùng cho không gian quan trọng cần độ tin cậy cao.
Trong ETS, sensor presence detector KNX cho phép cấu hình: hold time (thời gian giữ đèn sau khi không phát hiện người), lux threshold (ngưỡng sáng tự nhiên để không bật đèn khi đã đủ sáng), output mode (on/off hoặc dim value).
Constant Light Control (Lux Regulation)
Constant light control, còn gọi là daylight harvesting, đo lux thực tế trong phòng và điều chỉnh dim level của đèn để duy trì setpoint (ví dụ 500 lux trên mặt bàn làm việc).
Khi ánh sáng tự nhiên tăng, đèn dim xuống. Khi trời nhiều mây, đèn tăng lên. Người dùng không cần thao tác gì, ánh sáng luôn ổn định. Đây là yêu cầu bắt buộc để đạt chứng chỉ LEED và WELL cho chỉ tiêu energy efficiency chiếu sáng.
Cần lưu ý vị trí lắp lux sensor: không lắp gần cửa sổ (đo ánh sáng tự nhiên thuần, không đại diện cho toàn phòng), không lắp trực tiếp dưới đèn (đọc quá cao). Vị trí lý tưởng là giữa phòng, hướng xuống mặt bàn làm việc.
Logic Block Trong ETS: Tự Động Không Cần PLC
KNX logic module (hardware) hoặc logic block trong một số actuator thông minh cho phép thực hiện các phép tính logic AND, OR, NOT, timer, comparator trực tiếp trên bus mà không cần PLC riêng.
Ví dụ logic đơn giản: "Bật đèn hành lang khi (presence sensor = TRUE) AND (time
Logic phức tạp hơn như sequence, state machine, hay tích hợp với dữ liệu ngoài thì cần KNX IP interface kết hợp với home automation server (OpenHAB, Home Assistant qua KNX binding, hoặc Gira X1).
Tích Hợp Với BMS (BACnet/Modbus): Báo Cáo Energy Consumption
KNX-BACnet/IP gateway cho phép expose KNX data object lên BACnet network. BMS có thể đọc: tổng công suất chiếu sáng đang tiêu thụ (từ D4i meter), trạng thái từng zone, giờ vận hành tích lũy, fault alarm.
Chiều ngược lại: BMS ghi setpoint vào KNX (ví dụ demand response: khi peak load điện, BMS ra lệnh KNX dim toàn bộ chiếu sáng xuống 70% để giảm tải). Đây là yêu cầu của một số tòa nhà smart grid tại Việt Nam từ 2025.
Kết Luận
Giải pháp chiếu sáng KNX không phải là một sản phẩm. Đó là một kiến trúc: KNX TP làm layer điều phối, phía dưới là On/Off actuator cho mạch đơn giản, DALI-2 cho chiếu sáng số hóa cần monitoring, DMX512 cho kiến trúc và sân khấu, và các sensor presence và lux để hệ thống tự vận hành theo thực tế sử dụng.
Khi thiết kế đúng từ đầu, hệ thống chiếu sáng KNX có thể tích hợp với HVAC, BMS, access control trên cùng một bus. Khi chủ đầu tư thay đổi layout văn phòng sau 3 năm, không cần đụng vào tủ điện, chỉ cần lập trình lại ETS.
