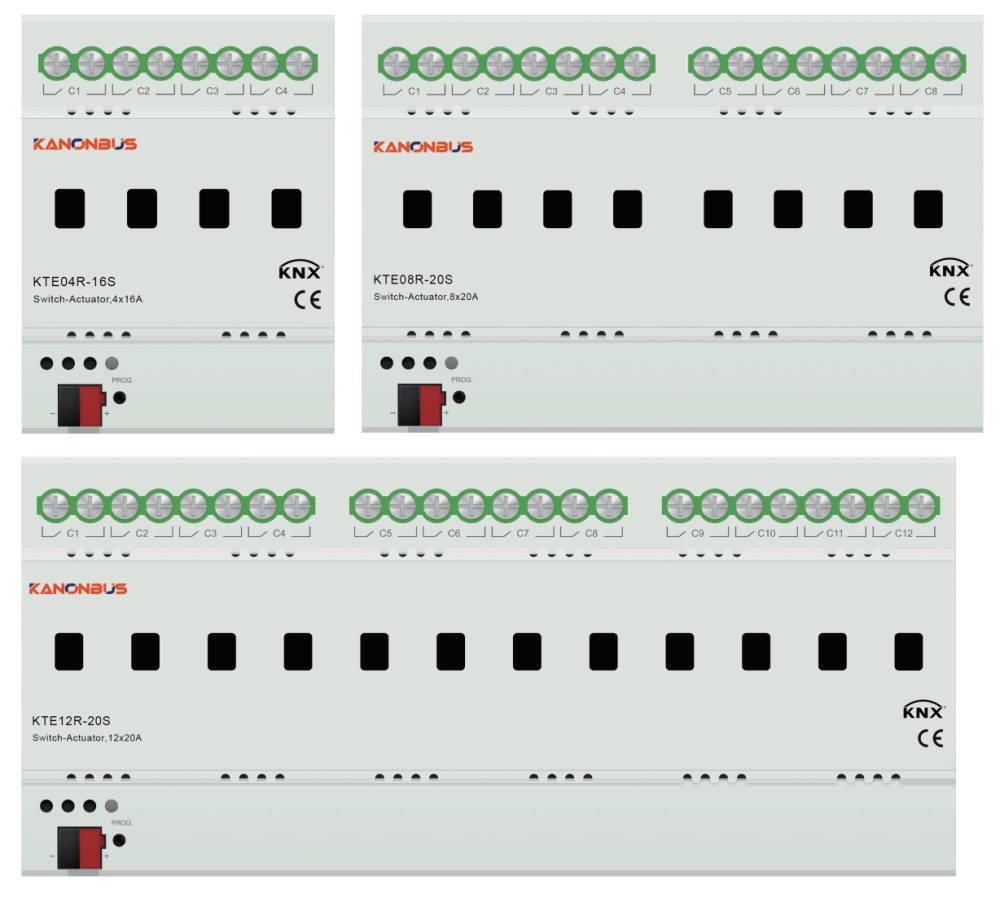

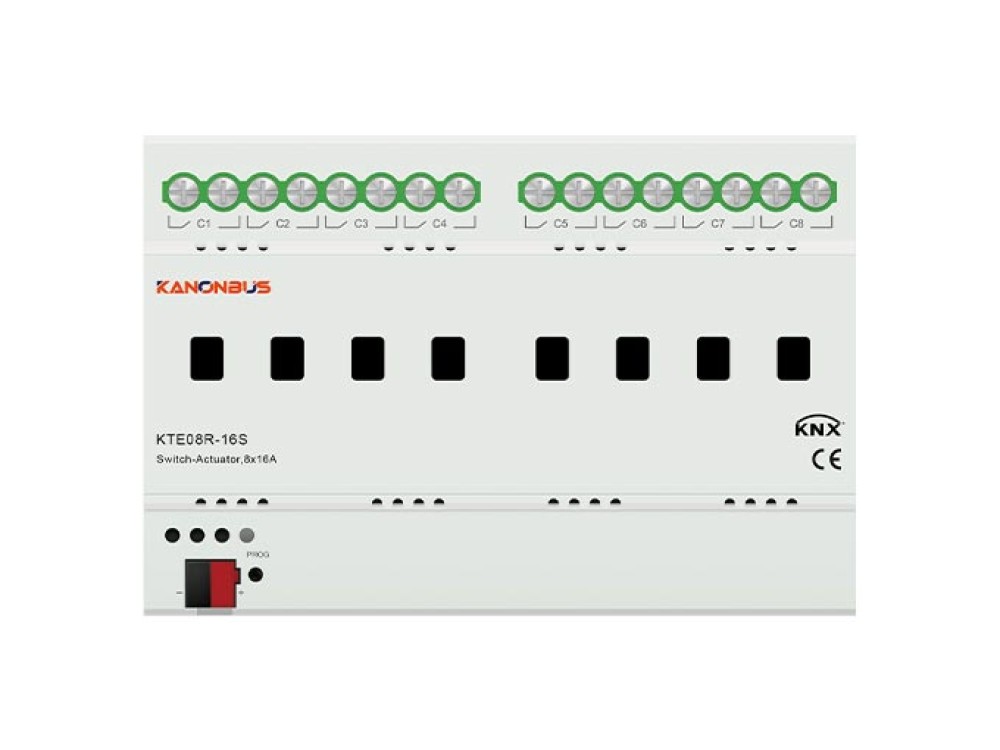

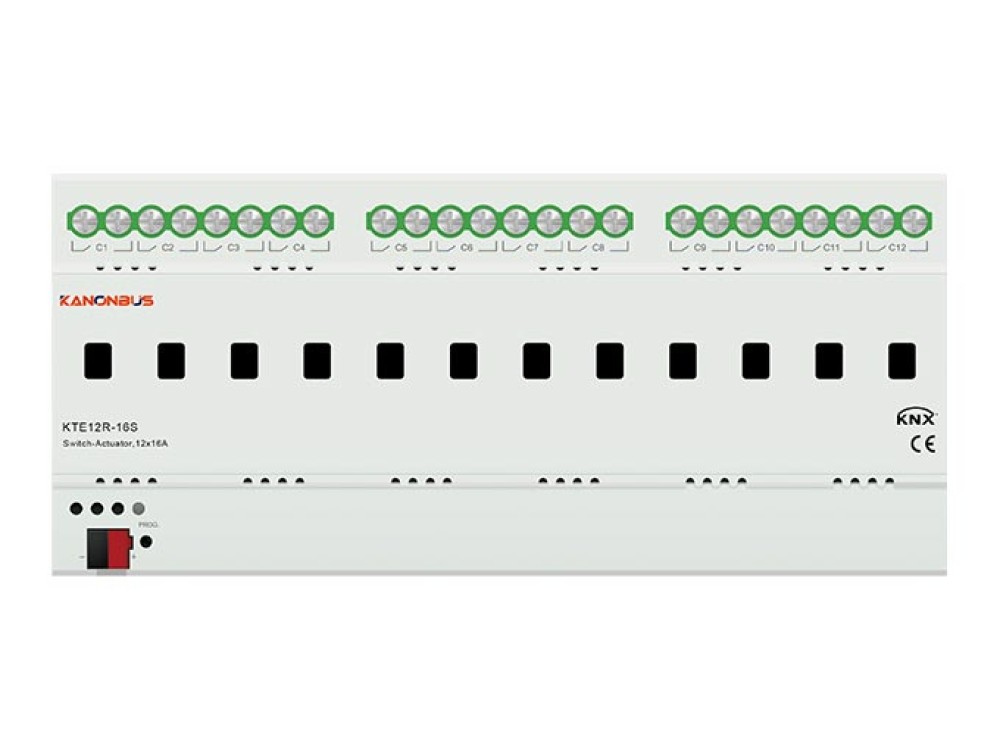

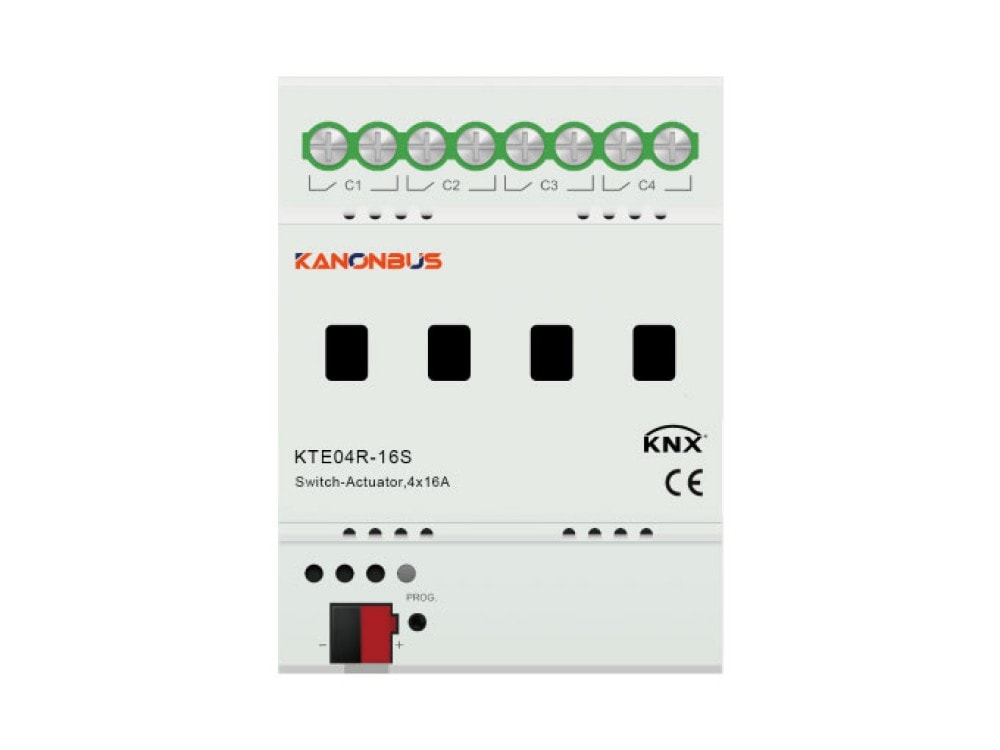

KTE04R/08R/12R là dòng switch actuator KNX điều khiển on/off tải điện theo chuẩn KNX TP, với 3 phiên bản 4, 8 và 12 kênh relay độc lập. Mỗi phiên bản có hai tùy chọn dòng tải 10A và 16A. Hỗ trợ điều khiển thủ công từng kênh qua nút bấm, LED chỉ thị trạng thái từng kênh riêng biệt, scene function và manual control khi mất bus KNX. Yêu cầu nguồn phụ 24V DC. Cài đặt qua ETS, lắp DIN rail.
Bộ điều khiển chiếu sáng on/off KNX | Kanonbus KTE04R/08R/12R
Trong hệ thống điều khiển chiếu sáng KNX cho tòa nhà thương mại, văn phòng hay căn hộ, switch actuator là thành phần thực thi lệnh đóng ngắt tải điện nhận từ bus. Dòng KTE04R/08R/12R của Kanonbus cung cấp 3 cấu hình kênh khác nhau, cho phép SI chọn đúng số kênh theo yêu cầu từng tủ điện mà không phải dự phòng thừa. Khi mất bus KNX, các kênh vẫn điều khiển được thủ công qua nút bấm trực tiếp trên thiết bị nhờ nguồn phụ 24V DC.
Chức năng cốt lõi trên các dòng điều khiển chiêu sáng on/off KTE
KTE04R/08R/12R nhận lệnh switching từ KNX bus hoặc từ nút bấm local control panel, thực thi đóng ngắt relay cho từng kênh tải độc lập. Ứng dụng chính:
- Điều khiển chiếu sáng on/off (đèn huỳnh quang, LED, halogen)
- Điều khiển sưởi điện on/off
- Đóng ngắt tải điện dân dụng và thương mại khác
Tính năng nổi bật:
- Mỗi kênh có LED chỉ thị trạng thái relay riêng biệt (đỏ = đóng)
- Điều khiển thủ công từng kênh qua nút bấm khi mất bus KNX (cần nguồn phụ 24V)
- Scene function: lưu và gọi kịch bản đóng ngắt nhiều kênh đồng thời
- Cài đặt tham số độc lập cho từng kênh qua ETS
Bảng thông số kỹ thuật theo model - KTE
| Thông số | KTE04R-10K | KTE04R-16K | KTE08R-10K | KTE08R-16K | KTE12R-10K | KTE12R-16K |
|---|---|---|---|---|---|---|
| Số kênh relay | 4 | 4 | 8 | 8 | 12 | 12 |
| Dòng tải mỗi kênh | 10A | 16A | 10A | 16A | 10A | 16A |
| Điện áp tải | 250V AC | 250V AC | 250V AC | 250V AC | 250V AC | 250V AC |
| Tải tối đa mỗi kênh | 10A, 250V | 16A, 250V | 10A, 250V | 16A, 250V | 10A, 250V | 16A, 250V |
| Công suất tiêu thụ | 1.5W | 1.5W | 3W | 3W | 5W | 5W |

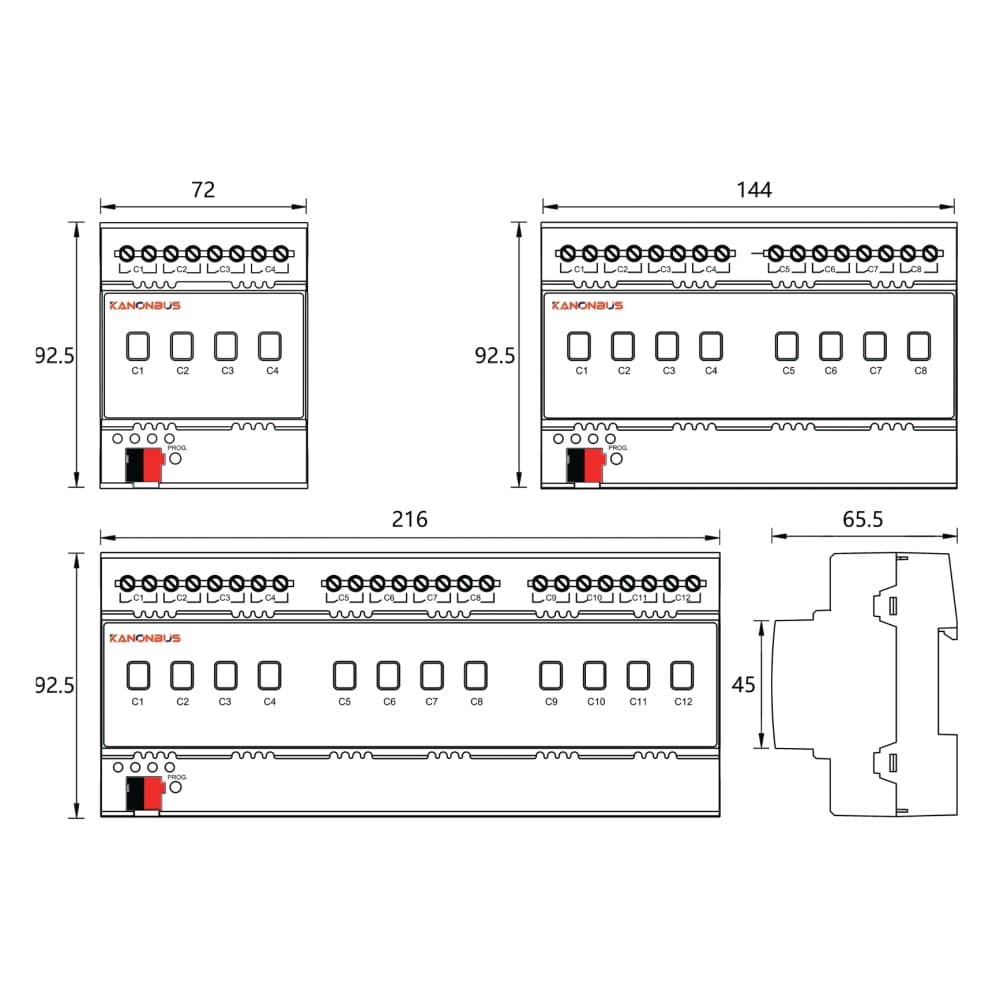

| Kích thước (L×W×H) | 72×92.5×65.5 mm | 72×92.5×65.5 mm | 108×92.5×65.5 mm | 108×92.5×65.5 mm | 144×92.5×65.5 mm | 144×92.5×65.5 mm |
Chọn chọn model KTE theo số kênh và dòng tải
| Nhu cầu | Model khuyến nghị |
|---|---|
| Tủ nhỏ, tải chiếu sáng thông thường ≤10A | KTE04R-10K |
| Tủ nhỏ, tải lớn hoặc dự phòng dòng cao | KTE04R-16K |
| Tủ trung bình, văn phòng tầng điển hình | KTE08R-10K hoặc KTE08R-16K |
| Tủ lớn, sảnh hoặc nhiều khu vực trên một tầng | KTE12R-10K hoặc KTE12R-16K |
Lưu ý: suffix -10K = relay 10A, -16K = relay 16A. Chọn 16K khi tải có dòng khởi động lớn hoặc cần biên độ an toàn cao hơn.

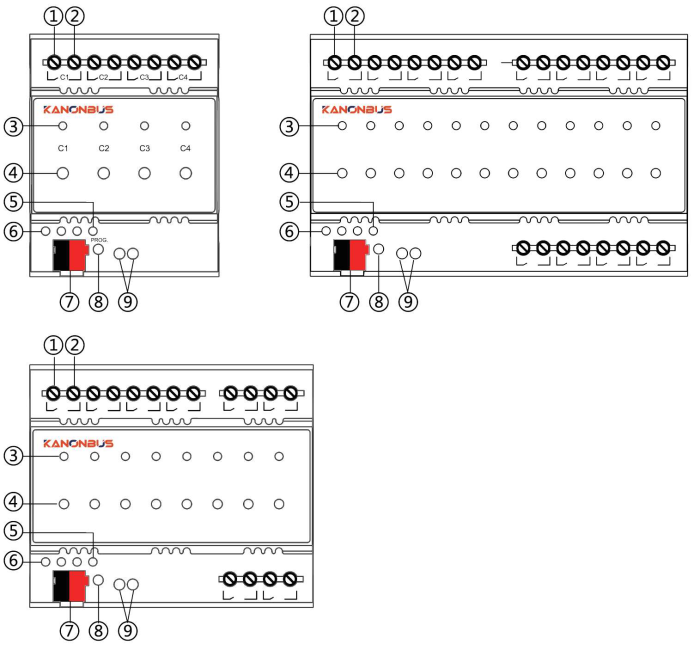

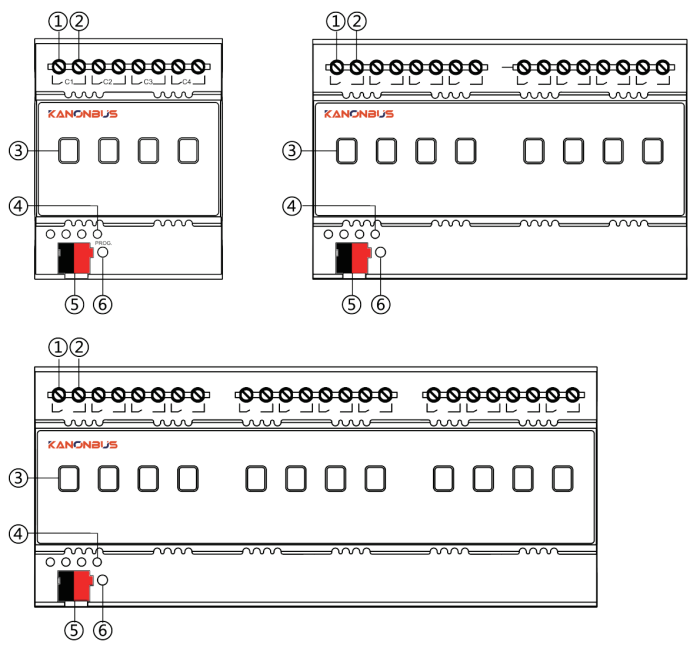

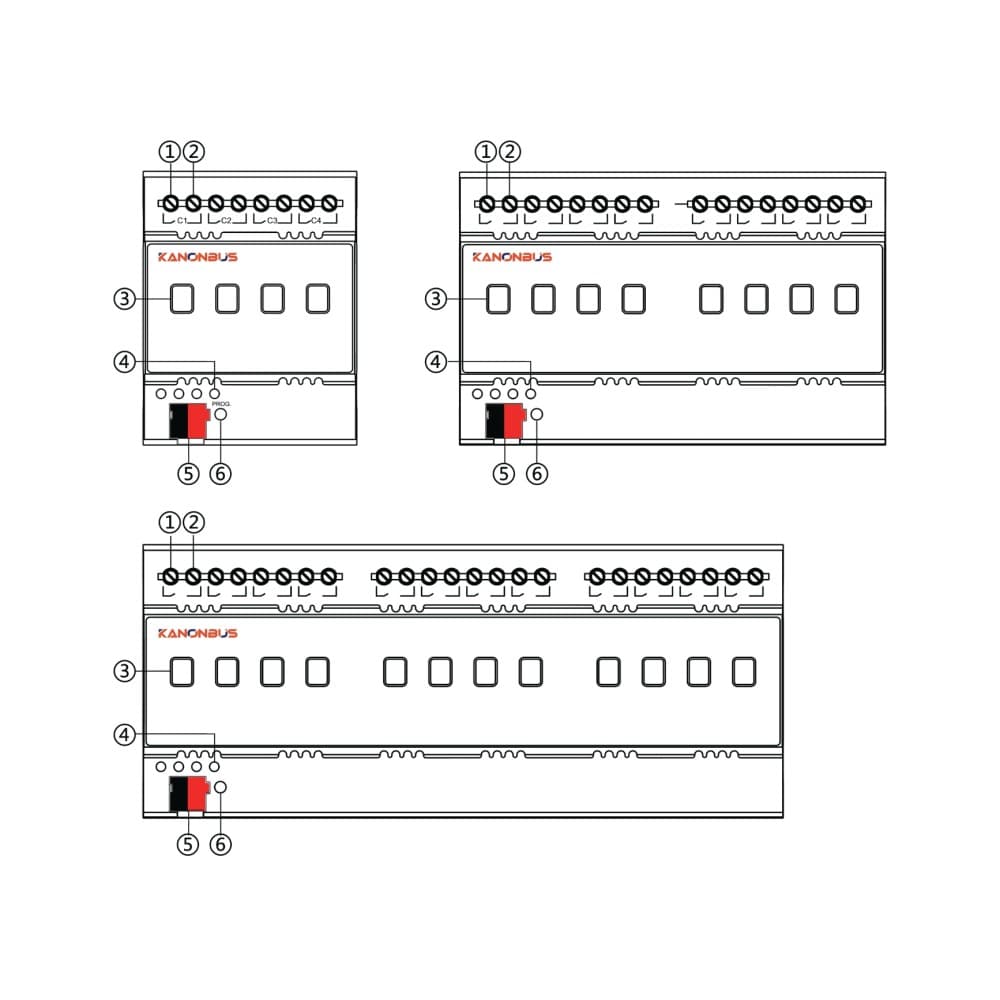

Sơ đồ chân và mô tả cổng kết nối trên các dòng KTE
Bố cục 9 vị trí nhất quán trên cả 3 model (4/8/12 kênh):
| Vị trí | Ký hiệu | Mô tả |
|---|---|---|
| 1 | Load input | Terminal ngõ vào nguồn tải L, dùng chung cho tất cả kênh trong nhóm |
| 2 | Load output | Terminal ngõ ra tải từng kênh (C1, C2, C3... Cn) |
| 3 | Relay status LED | Đèn LED đỏ mỗi kênh: sáng khi relay đóng (kênh đang bật) |
| 4 | Manual button | Nút bấm thủ công từng kênh: điều khiển relay trực tiếp không qua KNX bus (cần nguồn phụ 24V DC) |
| 5 | (Phân vùng) | Vách ngăn cơ học giữa khu vực terminal tải và khu vực điều khiển |
| 6 | Bus indicator group | Cụm LED chỉ thị và terminal bus phía dưới |
| 7 | KNX bus terminal | Kết nối KNX TP bus (-/+), cấp nguồn logic và truyền dữ liệu |
| 8 | Programming button | Nút PROG: nhấn để ghi physical address từ ETS. LED đỏ sáng khi programming, tắt tự động sau khi download xong |
| 9 | Auxiliary power terminal | Nguồn phụ 24V DC: V+ (dương) và G (âm/GND), bắt buộc cho manual control |

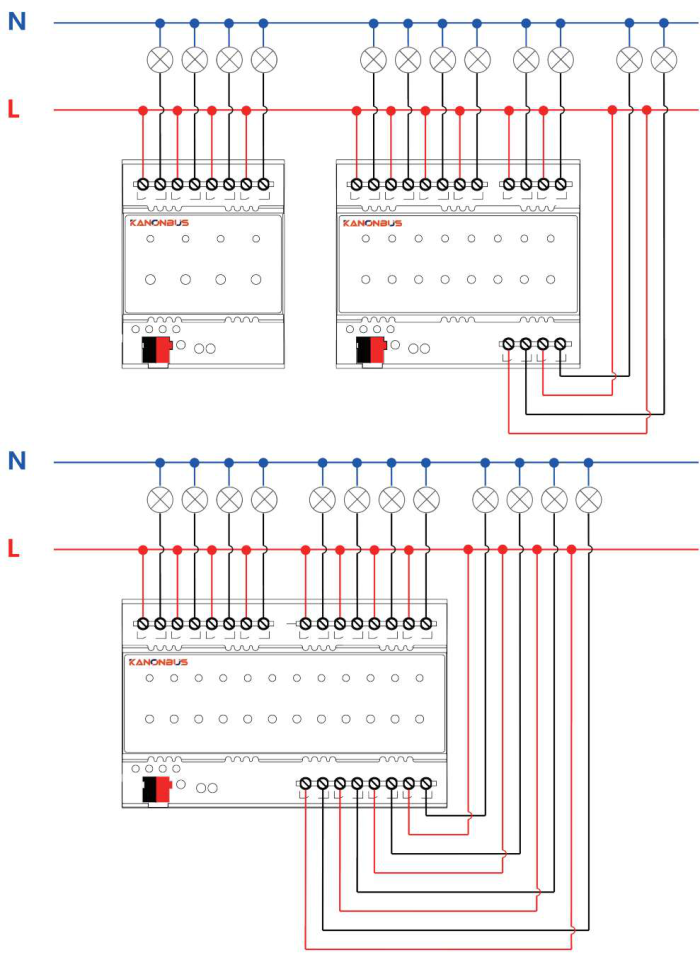

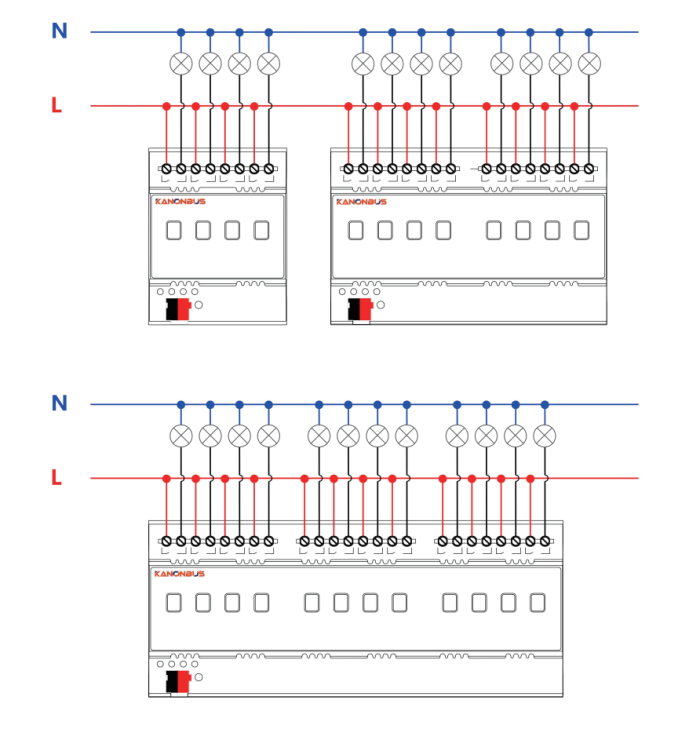

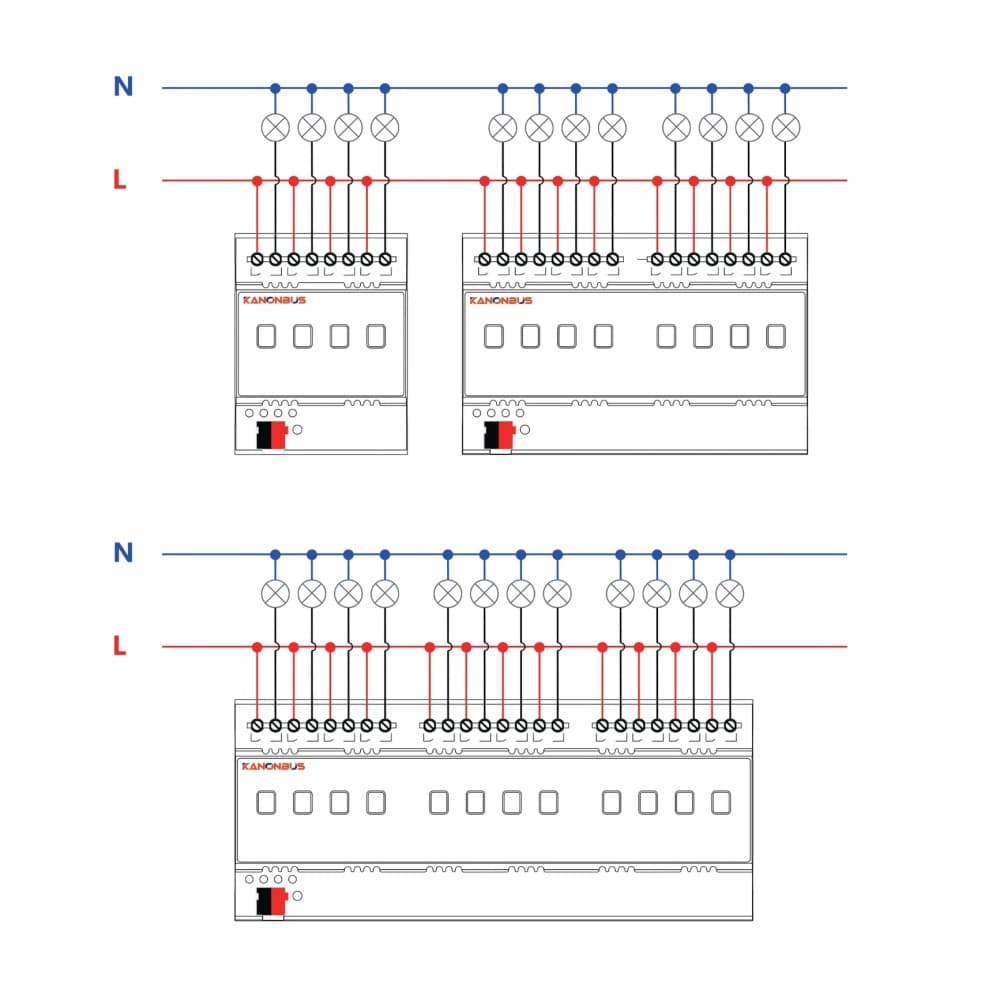

Sơ đồ kết nối thực tế
Sơ đồ đấu dây theo chuẩn: L (đỏ) qua relay từng kênh đến tải, N (xanh) đấu trực tiếp vào tải, không qua actuator.
Nguyên tắc đấu nối:
Với KTE04R (4 kênh): L vào một nhóm terminal duy nhất phía trên, ngõ ra C1-C4 đi thẳng đến 4 tải độc lập.
Với KTE08R (8 kênh): L vào hai nhóm terminal riêng (4 kênh/nhóm). Nguồn phụ 24V DC đấu vào terminal riêng phía dưới bên phải.
Với KTE12R (12 kênh): L vào ba nhóm terminal riêng (4 kênh/nhóm). Nguồn phụ 24V DC tương tự KTE08R.
Lưu ý đấu nối:
- Dây N không đi qua actuator, đấu thẳng từ nguồn đến tải.
- Dây L (đỏ) chỉ đấu vào terminal Load input, không đấu nhầm vào terminal KNX bus hoặc nguồn phụ.
- KNX bus terminal (vị trí 7) và Auxiliary power terminal (vị trí 9) hoàn toàn tách biệt với mạch tải 230V AC.
Câu hỏi thường gặp (FAQ)
Tại sao cần nguồn phụ 24V DC trong khi đã có KNX bus cấp nguồn?
KNX bus cấp nguồn cho mạch logic và truyền dữ liệu của thiết bị (≤10mA). Nguồn phụ 24V DC cấp cho mạch điều khiển relay và manual button. Khi mất KNX bus, nguồn phụ duy trì khả năng điều khiển thủ công từng kênh qua nút bấm trực tiếp trên thiết bị.
Khi mất điện toàn bộ (cả KNX bus lẫn nguồn phụ), relay ở trạng thái nào?
Relay về trạng thái mở (off) khi mất nguồn hoàn toàn. Đây là hành vi mặc định của relay thường hở (normally open). Cần cân nhắc khi thiết kế hệ thống liên quan đến tải quan trọng.
Có thể dùng KTE04R/08R/12R để điều khiển motor không?
Không khuyến nghị cho motor có dòng khởi động lớn. Switch actuator này thiết kế cho tải điện trở và chiếu sáng. Với motor, cần contactor phụ giữa ngõ ra relay và motor để bảo vệ tiếp điểm.
Chọn 10K hay 16K cho hệ thống chiếu sáng văn phòng thông thường?
Với tải chiếu sáng LED thông thường (tối đa 5-6A/kênh), KTE04R/08R/12R-10K đủ dùng. Chọn 16K khi tải có đèn huỳnh quang T8 cũ, đèn halogen, hoặc khi muốn biên độ an toàn cao hơn cho tuổi thọ tiếp điểm.
Scene function hỗ trợ bao nhiêu scene mỗi kênh?
Datasheet ghi hỗ trợ scene function nhưng không công bố số lượng scene tối đa mỗi kênh. Liên hệ KNXStore để xác nhận thông số cụ thể từ product database ETS trước khi thiết kế hệ thống.
