Điện áp hoạt động | 21~30V DC |
Dòng điện đầu vào | 12mA |
Điện năng tiêu thụ qua EIB | <360mW |
Định mức điện áp | 230V AC |
Dòng điện tối đa | 6A |
Kích thước | 90*72*64.2mm |
Trọng lượng | 250 gam |
Chứng nhận | EIB/KNX |

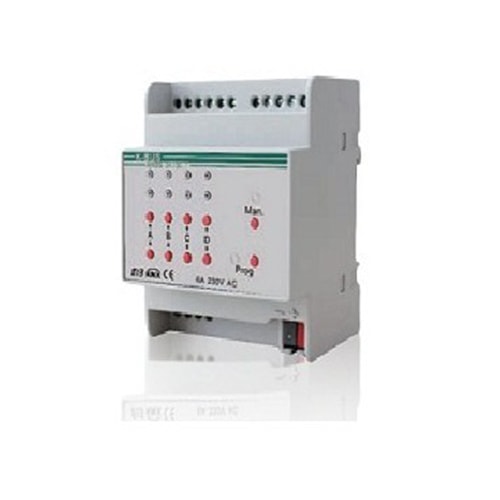

Thiết bị truyền động Shutter là thiết bị cài đặt mô-đun. Chúng có thể được lắp đặt trong bảng phân phối trên đường ray DIN 35mm theo EN 60 715. Các thiết bị sử dụng đầu nối vít để đạt được kết nối điện. Kết nối với bus EIB/KNX được thiết lập thông qua thiết bị đầu cuối kết nối bus. Đầu vào cần kết nối điện áp hoạt động 230V AC cho bộ truyền động Shutter.
Có thể chế độ làm việc của bộ truyền động Màn trập được chuyển đổi giữa vận hành thủ công và vận hành tự động bằng cách nhấn Man. /Tự động. Nút khoảng 2 giây và Max. /Đèn LED tự động sẽ hiển thị trạng thái hoạt động hiện tại.
Các nút ấn được đặt ở phía trước thiết bị được sử dụng để nâng và hạ Màn trập/Màn che theo cách thủ công, để dừng chuyển động Màn trập/Màn che và để điều chỉnh Louvre. Hướng chuyển động hiện tại hoặc vị trí giới hạn hiện tại được hiển thị thông qua đèn LED.
Các tiếp điểm đầu ra cho hướng LÊN và XUỐNG được khóa liên động về mặt cơ học để điện áp không thể được cấp vào cả hai tiếp điểm cùng một lúc. Việc tạm dừng khi thay đổi hướng có thể được đặt thông qua các tham số
Khi khôi phục điện áp bus, hành động có thể được đặt thông qua tham số cho bộ truyền động Shutter.
