UIT IOT DC292 Đưa Motor Rèm Dooya Và A-OK Vào Hệ Thống DALI-2
Motor rèm Dooya và A-OK RS485 rất phổ biến tại thị trường Việt Nam và Trung Quốc: giá hợp lý, torque tốt, tích hợp sẵn RS485. Vấn đề là hệ thống DALI-2 không giao tiếp trực tiếp được với RS485 motor. DC292 là giải pháp: nhận lệnh từ DALI-2 bus, chuyển đổi sang RS485 giao tiếp native với Dooya/A-OK.
Kết quả: motor Dooya/A-OK RS485 vận hành hoàn toàn trong hệ thống DALI-2, cùng scene, cùng schedule, cùng DALI Application Controller với đèn.
DALI-2 to RS485 Cầu Nối Giữa Hai Giao Thức
DALI-2 arc level (0-254) ánh xạ tuyến tính sang stroke position (0-100%):
- Arc 0 = rèm đóng hoàn toàn (0%)
- Arc 254 = rèm mở hoàn toàn (100%)
- Arc 127 = rèm mở 50%

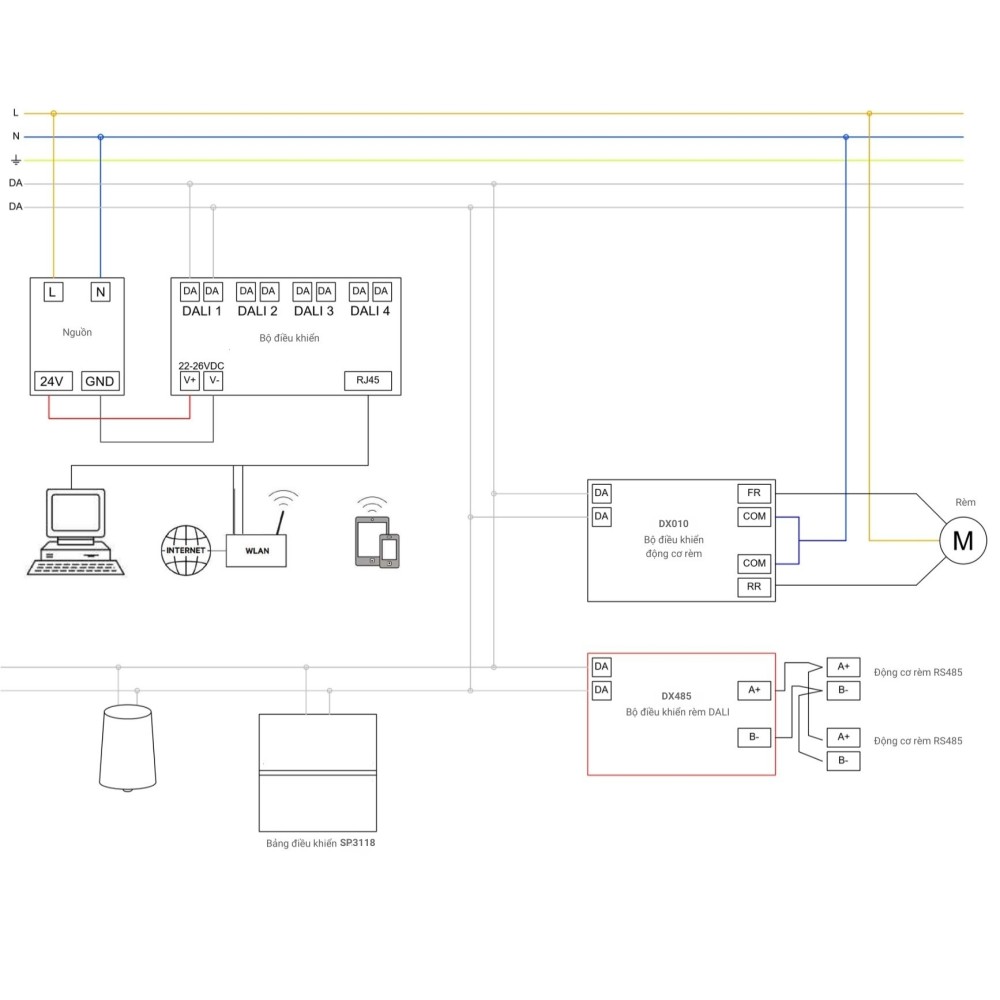

Người dùng nhấn scene "Họp" trên SP3118, controller phát DALI arc level xuống bus, DC292 nhận và phát RS485 command tương ứng đến motor. Tất cả trong vài millisecond.
2 Motor RS485 Độc Lập Trên 1 Thiết Bị
DC292 điều khiển 2 motor RS485 độc lập, cấu hình qua DIP Switch:
| DIP Switch | OFF | ON |
|---|---|---|
| DIP 3 | 1 motor | 2 motor độc lập |
| DIP 4 (A-OK) | Baudrate 2400 | Baudrate 9600 |
Mỗi motor được nhận diện bằng ID RS485:
| Kênh | Dooya ID | A-OK ID / Channel |
|---|---|---|
| Motor 1 | 0xFEFE | ID=1, Channel=1 |
| Motor 2 | 0xFEFD | ID=2, Channel=2 |
2 motor = 2 DALI địa chỉ trên bus. Mỗi motor lập trình scene/group độc lập trong DALI-2 Application Controller.
Tương Thích Motor: Dooya Và A-OK RS485 Only
DC292 tương thích với 2 dòng motor RS485 phổ biến tại Việt Nam:
Dooya:
- Baudrate: 9600, 8-N-1 (cố định)
- Protocol: Dooya proprietary RS485
- Dòng motor: DM, DC, DG series có RS485
A-OK:
- Baudrate: 2400 hoặc 9600, 8-N-1 (DIP Switch 4)
- Protocol: A-OK proprietary RS485
- Dòng motor: AM, AC series có RS485
Lưu ý quan trọng: DC292 KHÔNG tương thích với motor RS485 hãng khác (Somfy, Nice, Becker...). Nếu dùng motor khác Dooya/A-OK, cần DX010 (relay tiếp điểm FR/RR).
Yêu Cầu Cấu Hình Trước Khi Kết Nối DC292
Trước khi kết nối motor vào DC292, cần hoàn thành 2 bước qua software của hãng motor:
- Gán Motor ID (Dooya/A-OK software): đặt ID RS485 theo bảng trên (Dooya: 0xFEFE/0xFEFD, A-OK: ID=1/2)
- Cài đặt Stroke Limit: xác định vị trí đóng hoàn toàn (0%) và mở hoàn toàn (100%) cho motor
DC292 KHÔNG thể thực hiện 2 bước này. Phải dùng software gốc Dooya hoặc A-OK.
Sau khi motor đã cấu hình, kết nối RS485 vào DC292 và lập trình DALI-2 trên Application Controller.
DC292 Với MAC131 megaSCENE Rèm Trong Scene Chiếu Sáng
Khi DC292 trong hệ thống MAC131/132/134:
- Rèm được lập trình vào scene cùng với đèn
- Ví dụ Scene "Trình chiếu": đèn dim xuống 20% + rèm đóng 80% cùng lúc
- Schedule tự động: 8h sáng rèm mở 100%, 18h tối rèm đóng
- Group control: 2 motor DC292 trong cùng 1 group với đèn phòng họp
DC292 Với CBU-DA-1P Rèm Trong Hệ Casambi

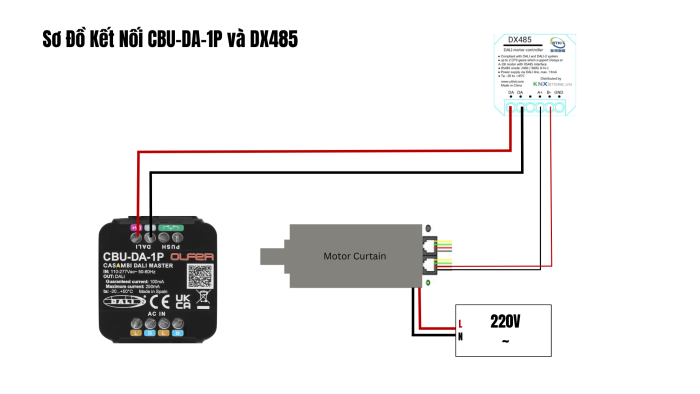

Casambi CBU-DA-1P là DALI master tích hợp Bluetooth mesh, cho phép điều khiển đèn và rèm qua Casambi app (iOS/Android) không cần gateway IP. Khi DC292 trên cùng DALI bus với CBU-DA-1P, motor Dooya/A-OK RS485 được điều khiển hoàn toàn qua app Casambi.
Ứng dụng thực tế:
- Scene "Họp" trên Casambi app: đèn dim 70% + rèm đóng 80% cùng lúc
- Schedule tự động: 8h sáng rèm mở 100%, 18h tối rèm đóng 0%
- Remote control: quản lý rèm toàn tòa nhà từ điện thoại, không cần có mặt tại chỗ
- Sensor automation: cảm biến ánh sáng Casambi tự điều chỉnh độ mở rèm
Tính số driver tối đa khi DC292 trên bus CBU-DA-1P (100mA PSU):
Max. DALI drivers = (100 - [mA DC292]) / 2
DC292 tiêu thụ 4mA điển hình, 13mA max:
- Tiêu thụ thông thường: (100 - 4) / 2 = 48 driver DT6 tối đa
- Tiêu thụ worst-case: (100 - 13) / 2 = 43 driver DT6 tối đa
Nếu dùng 2 kênh motor (DIP3=ON), DC292 chiếm 2 địa chỉ DALI nhưng tiêu thụ bus không đổi (vẫn 1 thiết bị vật lý).
DC292 vs DX010 Chọn Theo Loại Motor
| DC292 | DX010 | |
|---|---|---|
| Output | RS485 | Relay tiếp điểm FR/RR |
| Motor tương thích | Dooya, A-OK RS485 | Motor bất kỳ 3A up/down |
| Position control | Có (0-100%) | Không (chỉ up/stop/down) |
| Cấu hình motor | Cần software Dooya/A-OK | Không cần |
| Điện cho motor | AC riêng (motor tự cấp) | AC riêng (motor tự cấp) |
| Protocol phức tạp | Cao hơn | Thấp hơn |
Kết Luận

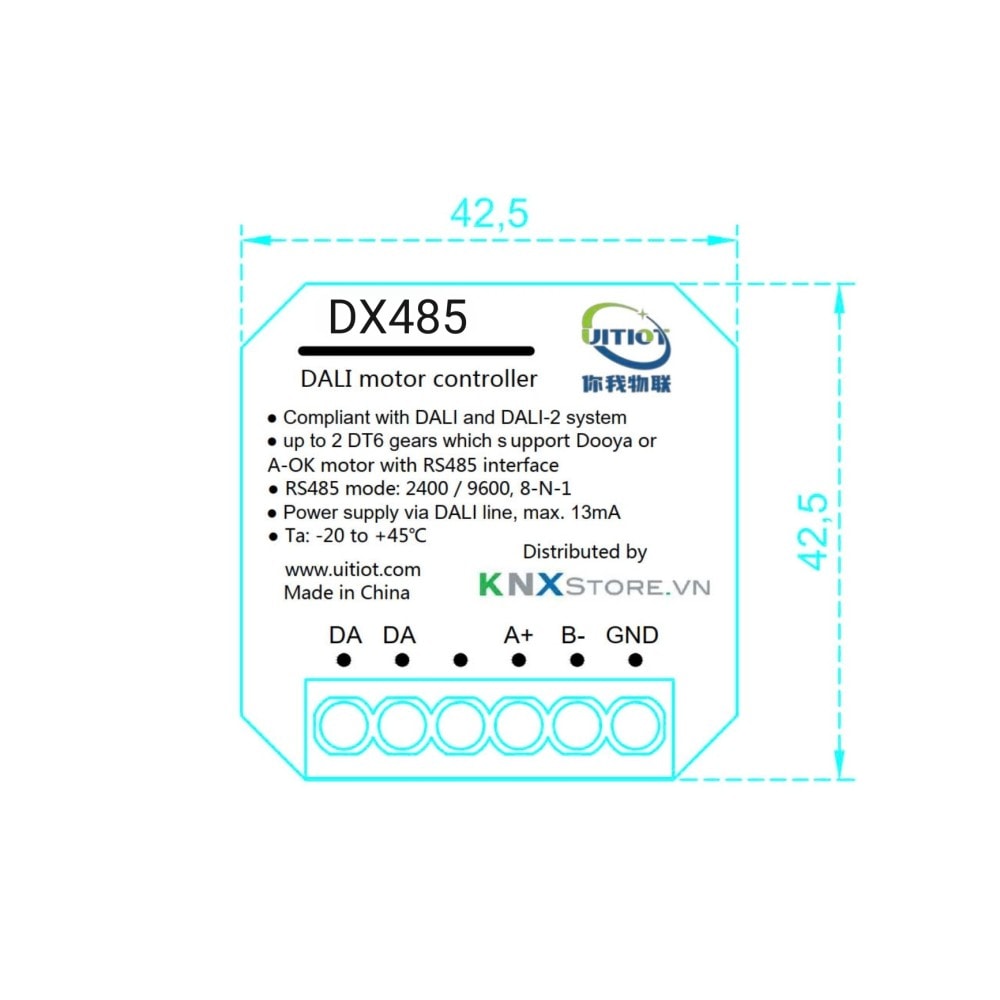

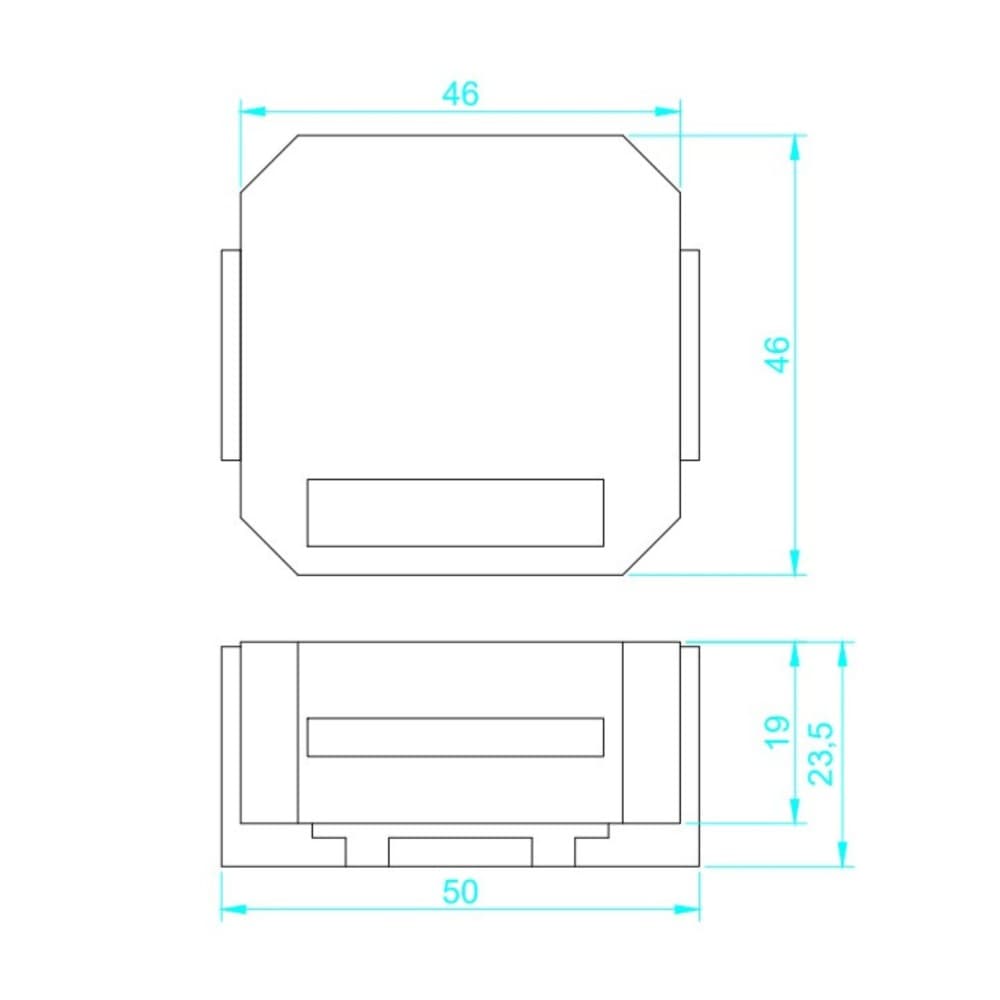

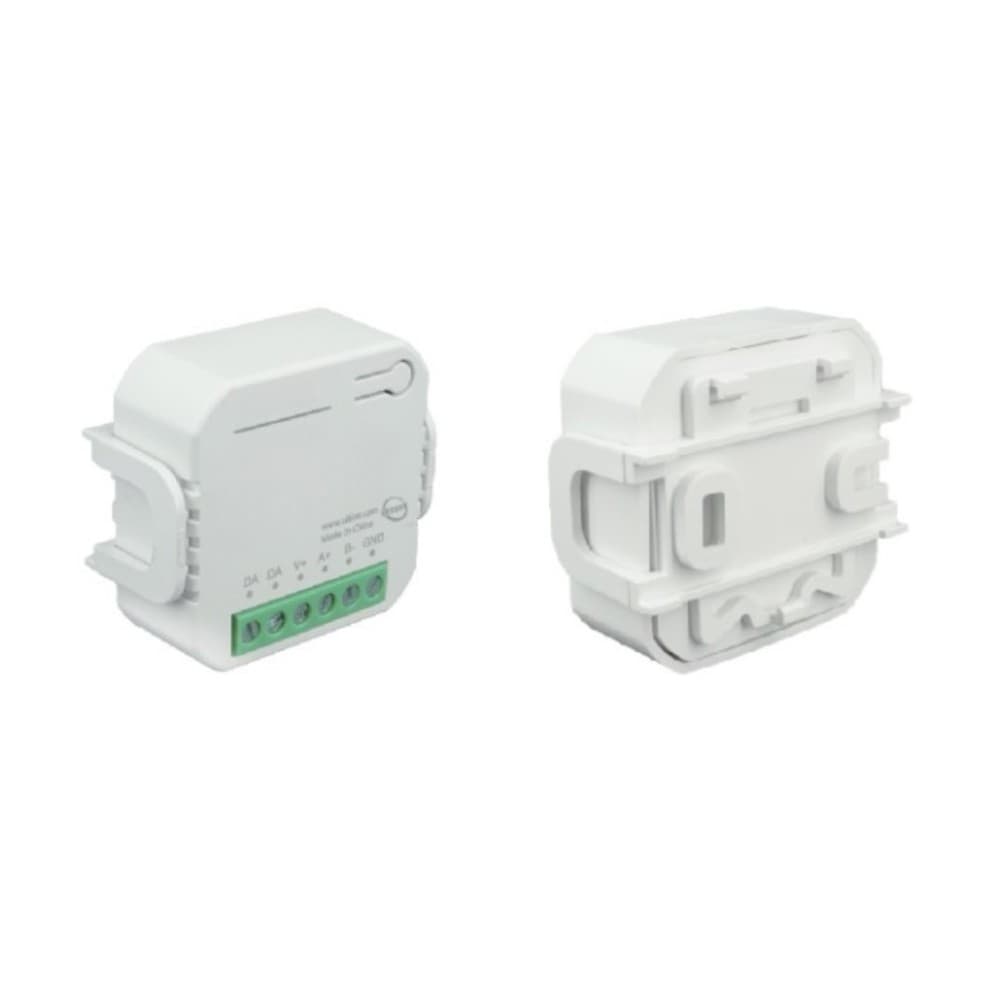

DC292 là cầu nối DALI-2 to RS485 cho motor rèm Dooya và A-OK: position control 0-100%, 2 kênh độc lập, bus powered, 46mm compact. Phù hợp dự án DALI-2 dùng motor Dooya/A-OK RS485 muốn tích hợp rèm vào scene chiếu sáng.
Nếu motor không phải Dooya/A-OK RS485, chọn DX010 (relay FR/RR tiếp điểm, tương thích motor bất kỳ). KNXStore phân phối DC292 tại Việt Nam. Liên hệ để tư vấn giải pháp điều khiển rèm DALI-2.
