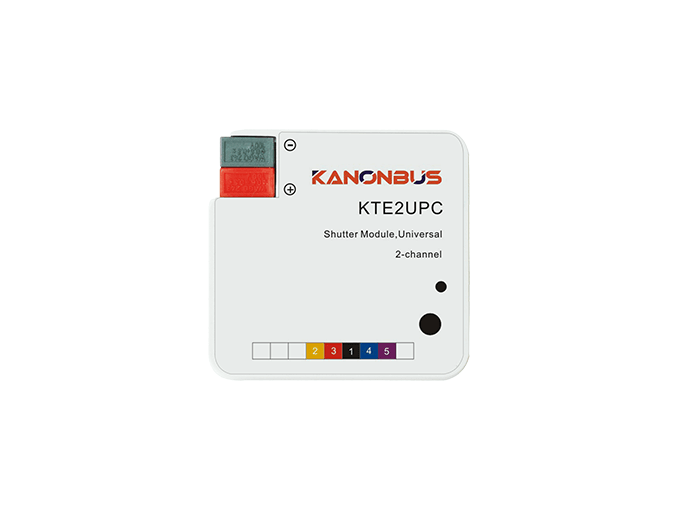

Kanonbus KTE2UPC Module Điều Khiển Rèm KNX 2 Kênh Dry Contact

Motor rèm điện phổ biến nhất ở phân khúc dân dụng và văn phòng sử dụng giao tiếp dry contact: ba dây gồm một dây chung (Common), một dây mở rèm (Up/Open) và một dây đóng rèm (Down/Close). Đóng mạch giữa Common và Up thì motor quay lên, đóng mạch giữa Common và Down thì motor quay xuống, cả hai mở thì motor dừng. Đây là giao tiếp đơn giản nhất, không phụ thuộc brand hay công nghệ motor.

KTE2UPC tích hợp KNX vào giao tiếp này: nhận lệnh từ bus KNX, đóng hoặc mở tiếp điểm dry contact tương ứng để motor thực hiện hành động. Module không can thiệp vào nguồn điện AC của motor; nguồn điện motor vẫn đi qua driver riêng của motor. KTE2UPC chỉ đóng mở tín hiệu điều khiển trên dây contact thấp áp. Kết quả là integrator tích hợp KNX vào motor rèm bất kỳ mà không cần thay motor, không cần thay driver.

Dry Contact và Cách Ly Optocoupler 1500V

Dry contact là tiếp điểm relay thuần túy không mang điện áp từ phía module: motor tự cấp điện cho mạch điều khiển của nó, KTE2UPC chỉ cung cấp tiếp điểm đóng mở trên dây điều khiển đó. Điện áp trên contact tùy thuộc vào driver motor, thông thường 12V đến 24V DC. Tải tối đa theo spec là 60V DC, 0.5A, đủ cho tất cả motor rèm dân dụng và thương mại thông dụng.

Cách ly optocoupler 1500V AC là điểm kỹ thuật quan trọng của KTE2UPC. Bên KNX bus và bên dây điều khiển motor hoàn toàn cách ly điện học. Nhiễu từ motor rèm AC (đặc biệt motor có chổi than) không truyền ngược về bus KNX. Sự cố điện áp cao trên mạch motor không ảnh hưởng đến toàn bộ hệ thống KNX. Cách ly 1500V AC đáp ứng yêu cầu an toàn trong lắp đặt nhà ở và thương mại mà không cần thêm thiết bị bảo vệ phụ.

Nhúng Trong Hộp 86 hoặc Hộp Rèm: Lắp Đặt Không Nhìn Thấy Module

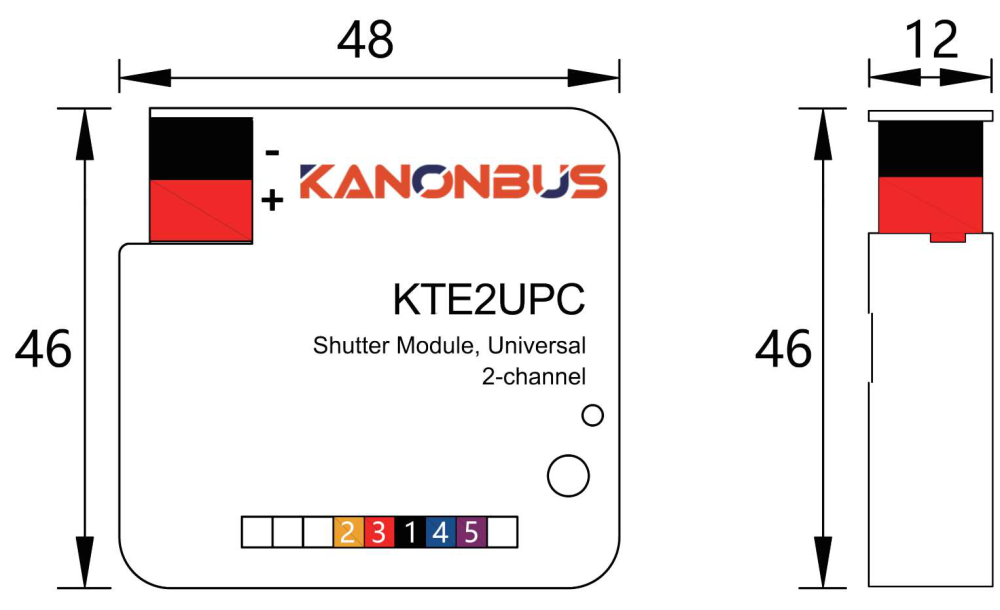

KTE2UPC có kích thước 48mm x 46mm x 12mm. Module mỏng 12mm cho phép lắp đặt trong hộp âm tường tiêu chuẩn 80/86 (80mm x 86mm, sâu 45mm) mà vẫn còn chỗ cho mặt switch phía trên. Cách lắp điển hình: KTE2UPC nằm trong hộp 86, dây KNX bus và dây điều khiển motor đấu vào module, mặt ngoài vẫn là switch bấm thông thường. Người dùng cuối nhìn thấy switch; module không xuất hiện.

Phương án thứ hai: đặt KTE2UPC trong hộp rèm (curtain box) sát trần. Hộp rèm thường có không gian rộng hơn nhiều so với hộp 86. Motor rèm, KTE2UPC và dây KNX bus đều nằm gọn trong hộp rèm. Wiring gọn và ẩn hoàn toàn, không ảnh hưởng thẩm mỹ không gian.

KTE2UPC bus-powered hoàn toàn từ KNX bus 21V~30V DC. Không cần kéo thêm dây nguồn phụ 24V DC đến vị trí lắp đặt. Wiring tại hộp 86 hoặc hộp rèm chỉ gồm hai dây KNX bus và các dây điều khiển motor, đơn giản hóa đáng kể thi công so với các module KNX cần nguồn phụ.

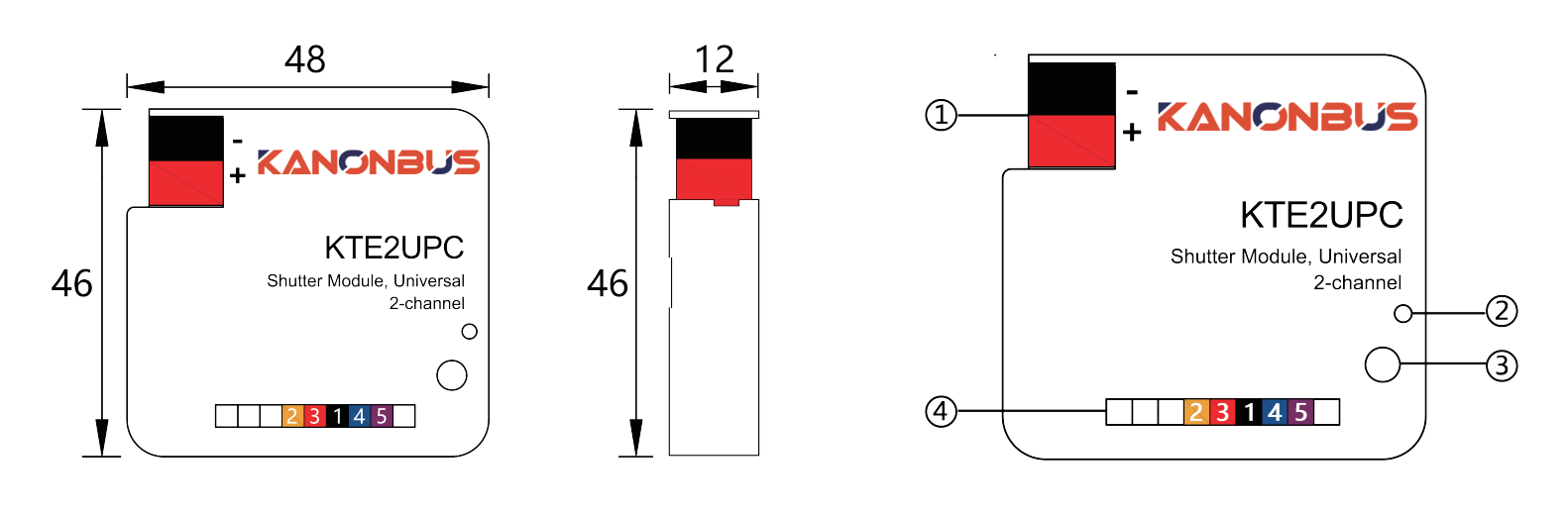

Sơ đồ chân và mô tả cổng kết nối của KTE2UPC

.Kích thước thiết bị KTE2UPC

Vị trí Ký hiệu Mô tả
1 KNX bus terminal Kết nối KNX TP bus: (-) đen, (+) đỏ
2 Programming LED Sáng đỏ khi nhấn nút programming, tắt tự động sau khi download xong. Có thể bật/tắt qua ETS
3 Programming button Nút lập trình: nhấn để ghi physical address từ ETS
4 Terminal 1-5 5 terminal ngõ ra điều khiển motor rèm (xem bảng bên dưới)

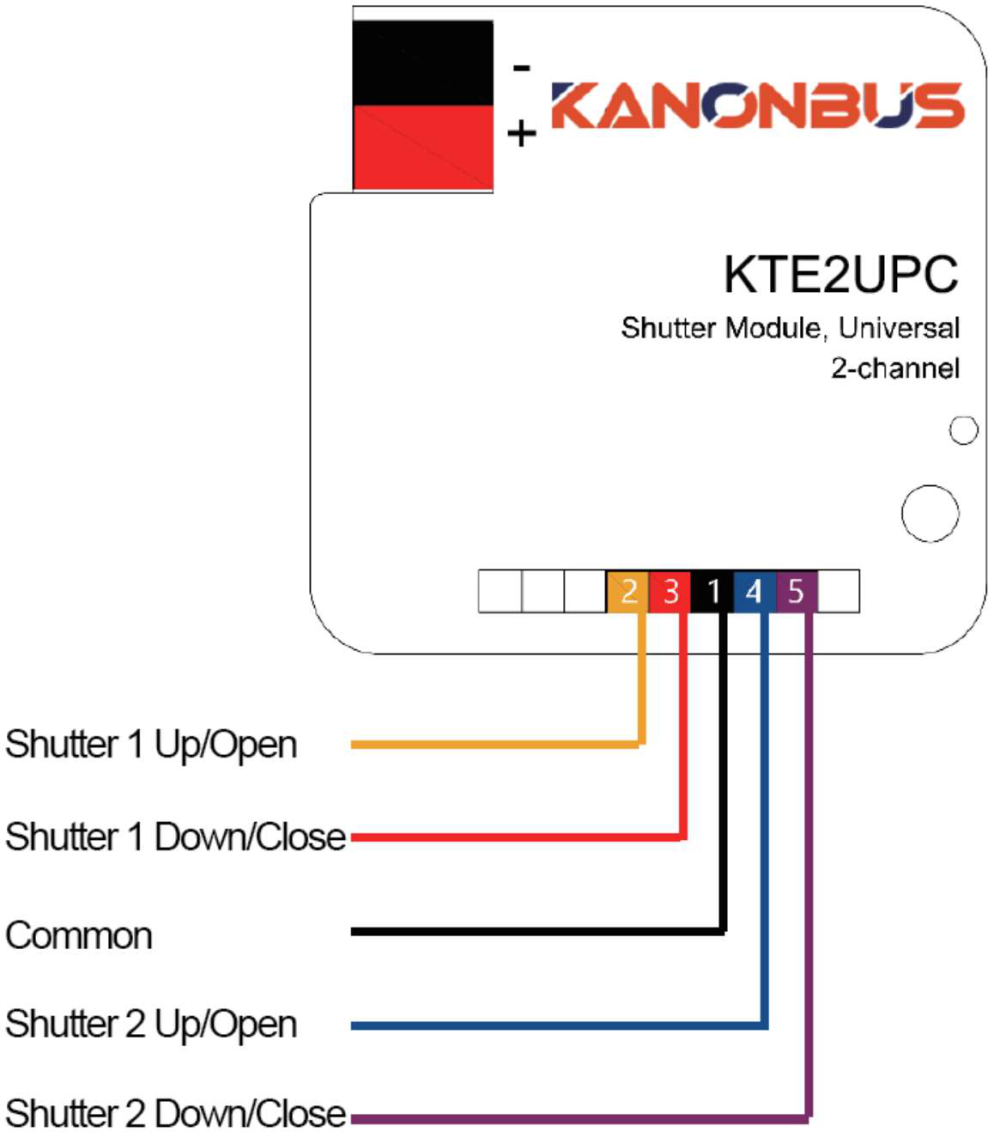

Chi tiết 5 terminal ngõ ra (vị trí 4):

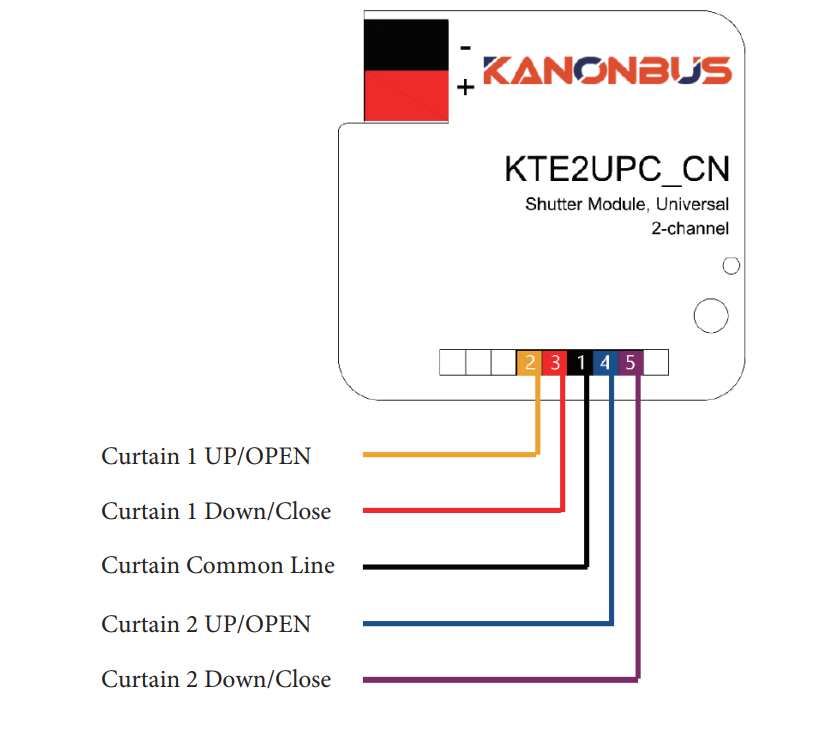

Cấu tạo KTE2UPC

Terminal Màu dây Chức năng
2 Vàng Curtain 1 Up/Open
3 Đỏ Curtain 1 Down/Close
1 Đen Curtain Common Line (chung cho cả 2 kênh)
4 Xanh dương Curtain 2 Up/Open
5 Tím Curtain 2 Down/Close

Hai Kênh Cho Rèm Đôi Lớp

KTE2UPC có 2 kênh điều khiển độc lập. Mỗi kênh có một cặp contact: Shutter Up/Open và Shutter Down/Close, dùng chung một dây Common.

Ứng dụng điển hình: một cửa sổ lắp hai lớp rèm gồm rèm voan lọc sáng và rèm vải chắn sáng hoàn toàn. Kênh 1 điều khiển motor rèm voan, kênh 2 điều khiển motor rèm vải. Cả hai kênh nằm trong cùng một module KTE2UPC tại cùng một vị trí hộp 86. Không cần hai module riêng, không cần hai vị trí lắp đặt.

Mỗi kênh nhận lệnh KNX độc lập qua group object riêng. Scene "Xem phim" có thể đóng rèm vải kênh 2 trong khi giữ nguyên rèm voan kênh 1. Scene "Sáng hoàn toàn" mở cả hai kênh về 100%. ETS cấu hình từng kênh với tham số và scene độc lập, không ảnh hưởng lẫn nhau.

Cấu Hình Thời Gian Hành Trình và Bảo Vệ Đổi Chiều

Mỗi kênh KTE2UPC cấu hình thời gian hành trình và chế độ điều khiển độc lập:

  • Chế độ pulse: KTE2UPC gửi xung tiếp điểm ngắn khi nhận lệnh. Motor bắt đầu chạy và dừng tự động khi đạt limit switch tích hợp trong motor. Phù hợp với motor có limit switch đáng tin cậy. Integrator không cần đo chính xác thời gian hành trình thực tế của từng motor.
  • Chế độ non-pulse: KTE2UPC giữ tiếp điểm đóng trong suốt khoảng thời gian hành trình đã cài đặt. Phù hợp khi cần dừng rèm ở vị trí giữa chừng, ví dụ mở 50% để lọc nắng mà vẫn giữ riêng tư. Integrator cần cài đúng thời gian hành trình thực của từng motor theo từng trục rèm.

Interval time giữa đổi chiều là tham số bảo vệ motor: sau lệnh đóng rèm, KTE2UPC chờ một khoảng thời gian tối thiểu trước khi chấp nhận lệnh mở. Tham số này ngăn tình trạng đảo chiều đột ngột làm hỏng hộp số hoặc dây cáp motor.

Mỗi kênh hỗ trợ 8 scene preset, mỗi scene cài vị trí độ mở cụ thể theo phần trăm. Centralized control cho phép một lệnh KNX di chuyển đồng loạt tất cả kênh rèm được group vào cùng một group object.

Kết Luận

Kanonbus KTE2UPC phù hợp với mọi dự án cần tích hợp KNX vào motor rèm dry contact mà không thay motor. Kích thước 48x46x12mm lắp gọn trong hộp 86 hoặc hộp rèm, bus-powered không cần nguồn phụ, cách ly optocoupler 1500V AC an toàn. Hai kênh độc lập xử lý được rèm đôi lớp trên cùng một vị trí.

Liên hệ KNXStore để được tư vấn kỹ thuật và báo giá dự án: 0918.918.755 hoặc sales@knxstore.vn.

Câu hỏi thường gặp

KTE2UPC tương thích với motor rèm thụ động sử dụng giao tiếp dry contact tiêu chuẩn: một dây Common, một dây Up/Open và một dây Down/Close. Đây là giao tiếp của hầu hết motor rèm cuốn, rèm Roman, rèm ngang và rèm dọc ở phân khúc dân dụng và thương mại. Điện áp tín hiệu trên contact tối đa 60V DC, dòng tối đa 0.5A. Trước khi lắp, xác nhận motor đang dùng giao tiếp dry contact trong datasheet hoặc wiring diagram của motor. Motor dùng giao tiếp RS485, 0-10V hoặc DALI không dùng được với KTE2UPC.

Module relay 220V đóng mở trực tiếp nguồn điện AC của motor. Cách này không khuyến nghị cho motor rèm vì cấp điện AC đột ngột không kiểm soát được chiều quay và có thể hỏng motor. KTE2UPC điều khiển dây tín hiệu thấp áp (dry contact) trong mạch điều khiển của motor; motor tự xử lý hướng quay, khởi động mềm và bảo vệ. Đây là cách tích hợp đúng kỹ thuật cho motor rèm có mạch điều khiển built-in.

Không. KTE2UPC bus-powered hoàn toàn từ KNX bus 21V~30V DC. Không cần SMPS 24V riêng. Wiring đơn giản hơn, không tốn không gian tủ điện cho thêm nguồn phụ, không có chi phí nguồn phụ. Đây là ưu điểm rõ ràng so với các module KNX khác như dimmer 0-10V hay thermostat cần nguồn 24V DC bổ sung.

Có. KTE2UPC kết nối song song với mạch điều khiển của motor; remote không dây và nút bấm vật lý của motor vẫn hoạt động độc lập. Người dùng có thể dùng KNX smart panel, app điện thoại, remote không dây và nút bấm vật lý mà không xung đột. Khi retrofit, tích hợp KNX mà không loại bỏ các phương thức điều khiển cũ là điểm quan trọng để người dùng dần quen với hệ thống mới.

Pulse mode: KTE2UPC gửi xung tiếp điểm ngắn; motor tự chạy đến limit switch và dừng. Phù hợp với motor có limit switch tích hợp tốt, không cần cấu hình thời gian hành trình chính xác. Non-pulse mode: KTE2UPC giữ tiếp điểm đóng trong suốt thời gian hành trình đã cài, phù hợp khi cần dừng ở vị trí giữa chừng như mở 30%, 50% hay 70%. Chọn chế độ dựa trên khả năng của motor đang dùng và yêu cầu điều khiển cụ thể của từng phòng hay khu vực trong dự án.
