CBU-BLIND-2P: Điều Khiển Động Cơ Rèm Casambi 2 Kênh Cho Automation Rèm Thông Minh

Tích hợp điều khiển rèm vào hệ thống Casambi là nhu cầu ngày càng phổ biến ở các dự án khách sạn, văn phòng cao cấp và căn hộ thông minh. CBU-BLIND-2P cho phép điều khiển động cơ rèm AC độc lập qua Bluetooth Casambi, đồng thời vẫn giữ điều khiển cục bộ bằng nút nhấn thông thường, không cần phụ thuộc vào app hay mạng.

CBU-BLIND-2P là gì và cách vận hành

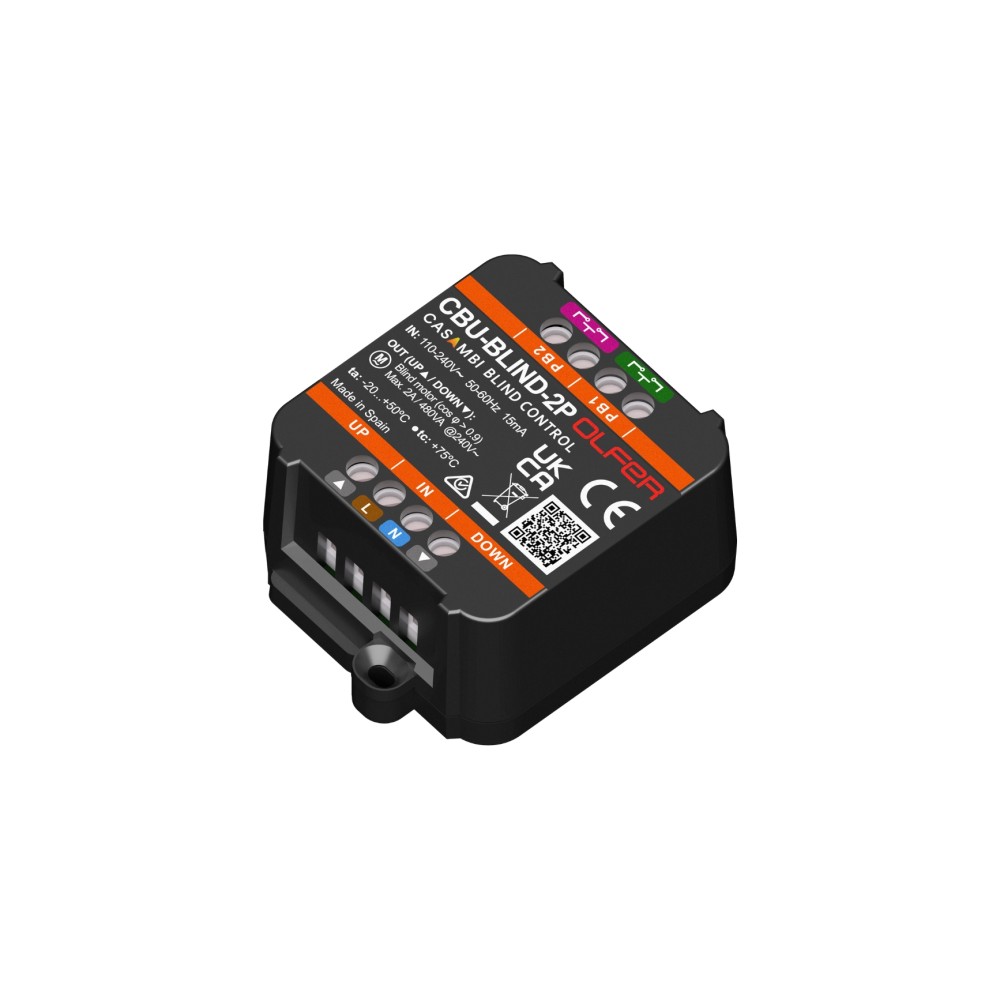

  • CBU-BLIND-2P là bộ điều khiển động cơ rèm Casambi với 2 đầu ra relay thường mở độc lập, mỗi đầu ra chịu tải tối đa 2A. Điện áp vào 110-240VAC (99-264VAC thực tế), tần số 47-63Hz. Tích hợp Casambi long-range với công suất phát +7dBm.

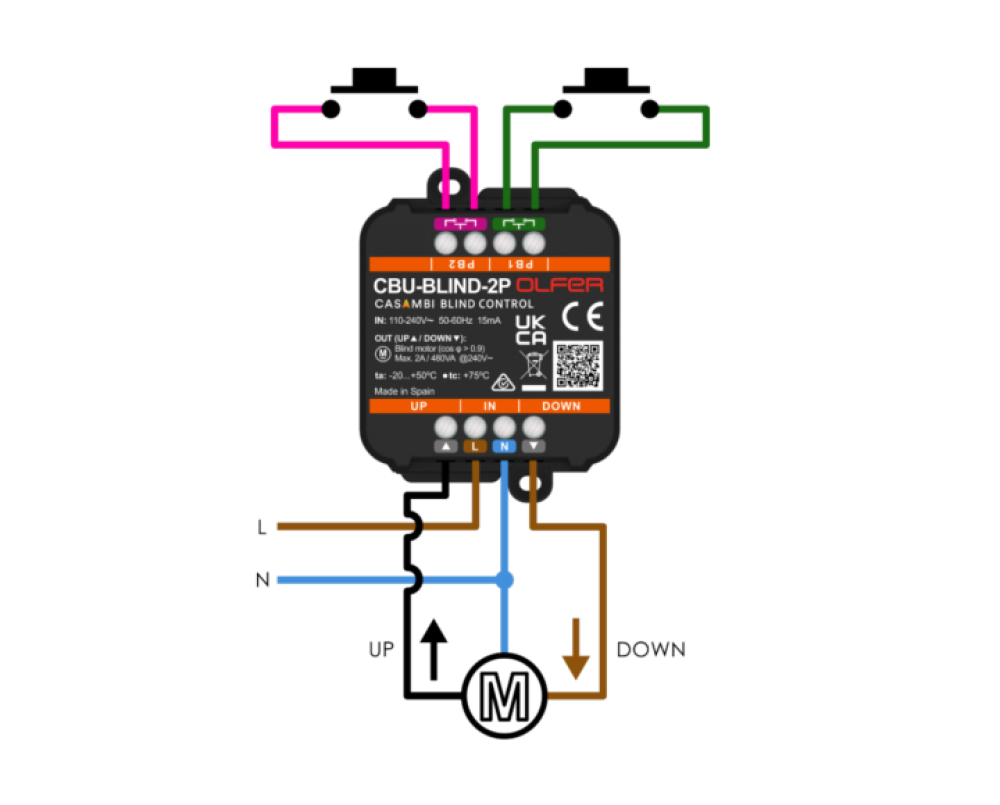

  • Nguyên lý hoạt động: mỗi đầu ra relay điều khiển một chiều chuyển động của động cơ AC (UP hoặc DOWN). Casambi App hoặc scene tự động gửi lệnh đóng/mở relay theo thứ tự và thời gian lập trình sẵn. Người dùng cũng có thể dùng 2 nút nhấn N.O. kết nối vật lý để điều khiển cục bộ mà không cần app.
  • Không phù hợp cho động cơ DC hoặc tải công suất lớn. Dòng xung kích tối đa 40A trong 4ms, phù hợp với hầu hết động cơ AC rèm cuốn tiêu chuẩn có hệ số công suất > 0,9.

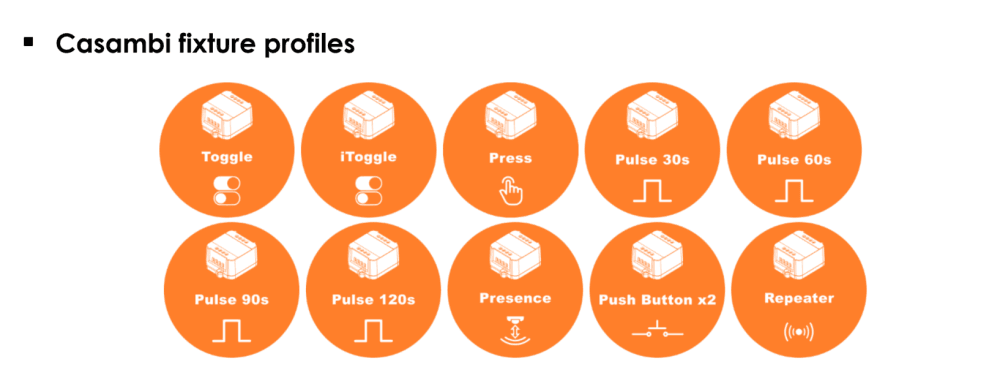

Fixture Profiles và chế độ hoạt động

Profile Ứng dụng
Toggle (default #45972) Relay thay đổi trạng thái mỗi lần nhấn
Independent Toggle 2 relay hoạt động độc lập hoàn toàn
Press Relay đóng khi giữ nút, mở khi nhả
Pulse Relay đóng trong khoảng thời gian định sẵn
Presence Hoạt động theo cảm biến hiện diện
Push Buttons 2 nút bấm cục bộ điều khiển relay
Repeater Chỉ làm repeater mesh, không điều khiển tải

Chọn profile phù hợp tùy loại động cơ: động cơ có end-stop tích hợp thường dùng Press hoặc Pulse, động cơ không có end-stop cần logic time-based tùy chỉnh trong Casambi App.

Lưu ý lắp đặt

  • Không đặt trong hộp kim loại kín: antenna BLE sẽ bị chặn hoàn toàn. Nếu bắt buộc lắp trong hộp kim loại, cần khoét khe xung quanh vị trí antenna.
  • Khoảng cách dây từ nút nhấn đến thiết bị tối đa 100m, dùng cáp shielded nếu có nhiễu điện từ từ dây 230V gần đó.
  • Kiểm tra hệ số công suất động cơ trước khi kết nối. Động cơ cos φ < 0,9 có thể gây quá tải relay dù dòng tải nhỏ hơn 2A về giá trị danh định.



Câu hỏi thường gặp

CBU-BLIND-2P có thể điều khiển động cơ rèm AC nào trên thị trường?

Bất kỳ động cơ rèm AC 110-240V có hệ số công suất > 0,9 và dòng danh định <= 2A. Hầu hết động cơ rèm cuốn dân dụng và thương mại (Somfy, Becker, Lux-top, v.v.) đều trong giới hạn này. Kiểm tra nhãn nameplate động cơ để xác nhận.

CBU-BLIND-2P có thể điều khiển được 2 motor rèm riêng biệt không?

Không. Hai output UP/DOWN là loại trừ nhau (excluding), chỉ điều khiển 1 motor duy nhất theo 2 chiều, không thể bật cả hai cùng lúc để tránh cháy motor.

Có lắp CBU-BLIND-2P trong hộp sắt/tủ kim loại được không?

Được nhưng cần khoét lỗ quanh vị trí anten (góc phải thiết bị) để tín hiệu Bluetooth thoát ra, nếu không sẽ mất kết nối hoặc tầm phủ sóng rất kém.

Có thể điều khiển rèm khi mất internet không?

Có. CBU-BLIND-2P hoạt động hoàn toàn local trong Casambi mesh, không cần internet. Khi có Casambi Gateway, schedule và remote control qua internet được bổ sung. Nút nhấn cục bộ luôn hoạt động bất kể trạng thái mạng.

CBU-BLIND-2P có hỗ trợ nút nhấn để điều khiển không?

Có, CBU-BLIND-2P tích hợp sẵn 2 đầu vào nút nhấn độc lập (PB1 và PB2), dùng nút nhấn thường mở (Normally Open) để điều khiển rèm/màn hoặc các thiết bị Casambi khác trong network.Khoảng cách đi dây từ nút nhấn đến module tối đa 100 mét, và tuyệt đối không được đấu điện áp nguồn vào hai chân PB1/PB2 này.

Cần bao nhiêu CBU-BLIND-2P cho căn hộ 3 phòng ngủ với 8 rèm?

8 rèm thì cần đúng 8 CBU-BLIND-2P, mỗi module chỉ điều khiển được 1 motor rèm duy nhất (2 output UP/DOWN là của cùng 1 motor, không phải 2 motor riêng). Tất cả 8 module tự động ghép thành 1 Casambi mesh network, điều khiển chung qua 1 app, không cần gateway thêm. Nếu muốn thêm nút nhấn vật lý tại mỗi phòng, mỗi CBU-BLIND-2P đã có sẵn 2 đầu vào nút nhấn nên không cần module bổ sung.

Kết luận

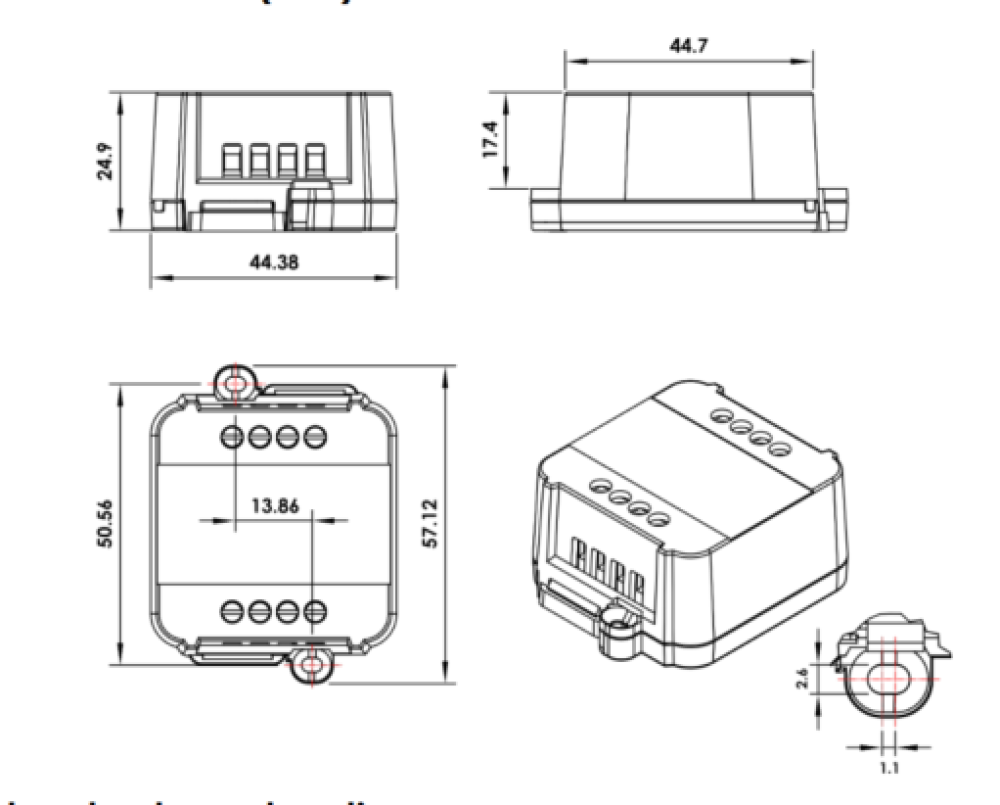

CBU-BLIND-2P là giải pháp thực dụng để tích hợp automation rèm vào hệ sinh thái Casambi hiện có. 2 relay 2A độc lập trong thân máy 44 x 57 x 25mm, tích hợp cùng mạng mesh với thiết bị chiếu sáng, cho phép scene kết hợp rèm và đèn trong một lệnh duy nhất.

Giới hạn cần nắm: chỉ cho động cơ AC, không DC; hệ số công suất > 0,9; không lắp trong hộp kim loại kín. Những điểm này cần xác nhận ngay từ giai đoạn khảo sát trước khi đặt hàng.

Để được hỗ trợ chọn profile phù hợp với loại động cơ và thiết kế scene kết hợp rèm và chiếu sáng, liên hệ KNXStore.vn.
