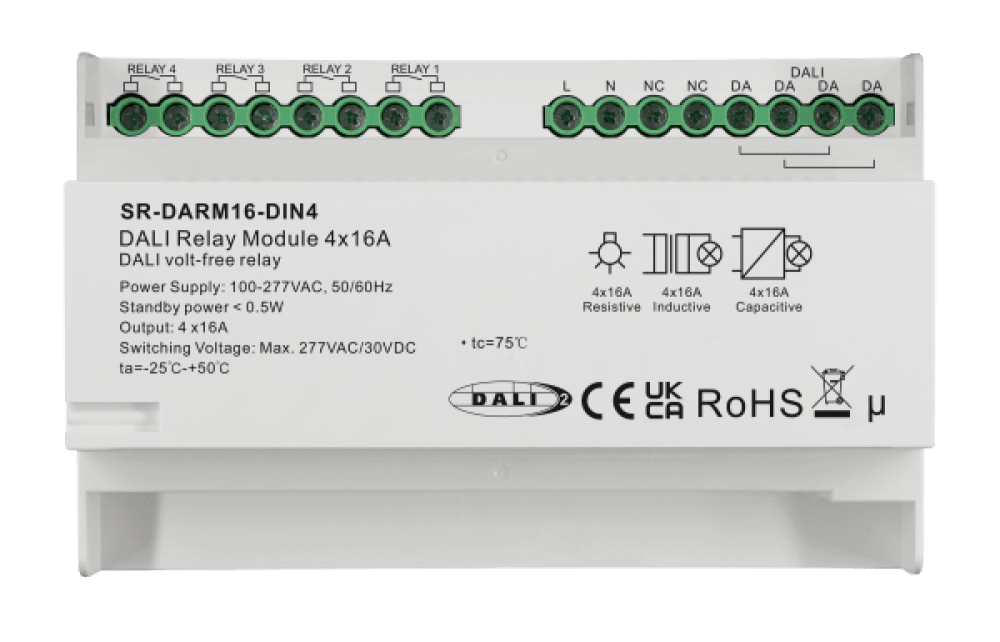

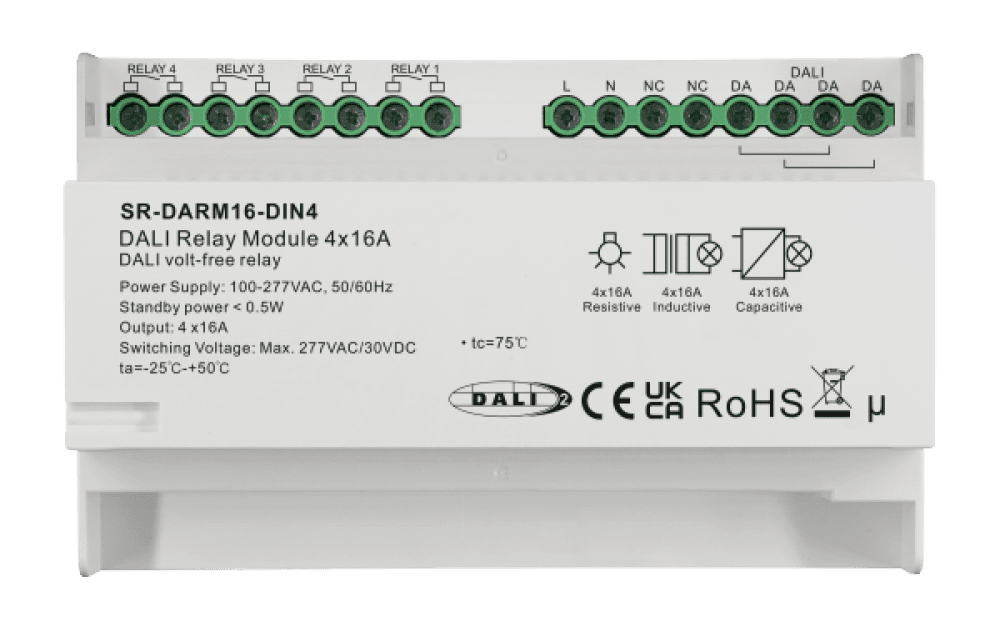

SR-DARM16-DIN4 Relay DALI-2 DIN Rail 4 Kênh 16A cho Công Trình Quy Mô Lớn

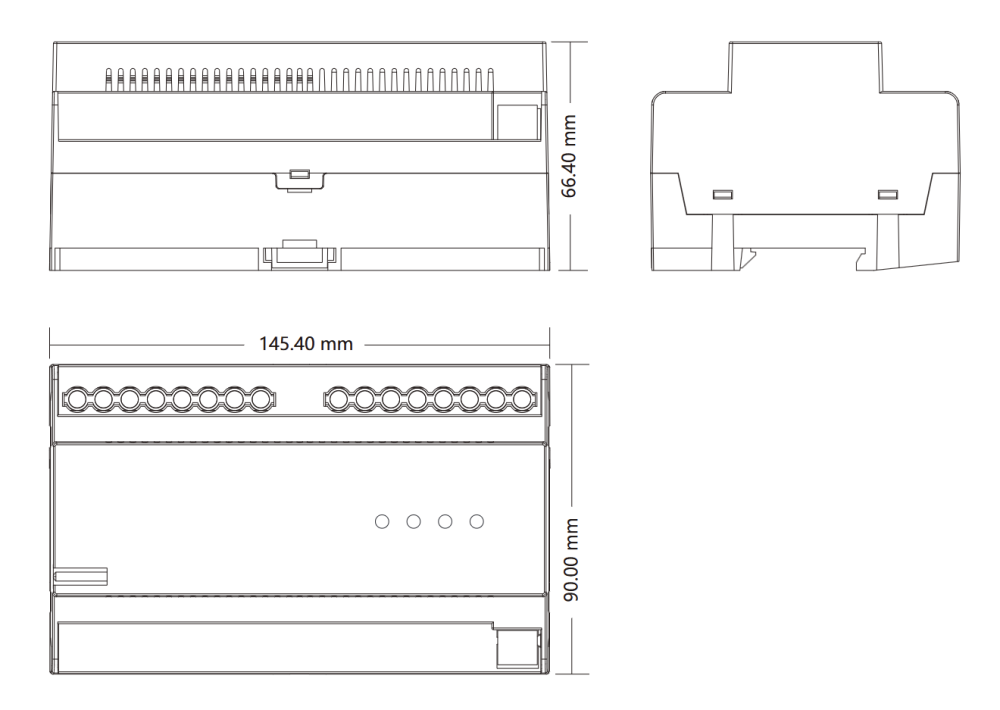

Khi hệ thống chiếu sáng DALI-2 cần kiểm soát thêm các tải công suất lớn như dàn đèn khu vực, quạt công nghiệp, hệ thống sưởi, hay contactor tổng từng zone, relay module 1 kênh không còn đủ. SR-DARM16-DIN4 giải quyết bài toán này với 4 kênh relay 16A độc lập, mỗi kênh một địa chỉ DALI riêng, lắp thẳng vào DIN rail 35mm trong tủ điện.
SR-DARM16-DIN4 là DALI-2 switching control gear 4 kênh, lấy nguồn từ AC 100-240VAC, tích hợp zero crossing detection để bảo vệ tuổi thọ relay khi switching tải lớn. Với 4 địa chỉ DALI độc lập, từng relay được điều khiển riêng lẻ từ DALI-2 application controller, hoặc gom nhóm theo group address để bật tắt đồng thời. Tất cả tương thích với toàn bộ DALI master controller trên thị trường theo chuẩn DALI-2.
SR-DARM16-DIN4 trong hệ sinh thái DALI-2
SR-DARM16-DIN4 là DALI-2 switching control gear, đóng vai trò relay node 4 kênh trong hệ thống DALI-2. Bốn địa chỉ DALI được gán tự động bởi DALI master controller trong quá trình commissioning. Sau đó, mỗi relay phản hồi lệnh DALI gửi đến địa chỉ tương ứng, hoàn toàn độc lập với nhau.
Về interoperability: SR-DARM16-DIN4 được chứng nhận DALI-2, tương thích với toàn bộ DALI-2 application controller trên thị trường. Đây là điểm khác biệt so với relay module proprietary chỉ chạy với controller của cùng hãng. Trong một hệ thống DALI-2, SR-DARM16-DIN4 hoạt động bên cạnh driver LED, cảm biến DALI-2 và các control gear khác mà không cần cấu hình gì thêm.
Zero crossing detection tại sao quan trọng với relay 16A
Zero crossing detection là tính năng cho phép relay đóng và mở mạch đúng thời điểm điện áp AC đi qua điểm 0V. Khi switching tải điện trở hoặc cảm kháng ở dòng 16A, arcing (hồ quang điện) tại tiếp điểm relay xảy ra mạnh khi ngắt ở đỉnh sóng. Qua nhiều lần đóng mở, arcing ăn mòn tiếp điểm và rút ngắn tuổi thọ relay đáng kể.
SR-DARM16-DIN4 giải quyết vấn đề này bằng cách chờ đúng thời điểm điện áp về 0 rồi mới đóng hoặc mở tiếp điểm. Với relay dùng hàng ngày trong hệ thống chiếu sáng thương mại (đóng mở nhiều lần mỗi ngày), zero crossing detection kéo dài tuổi thọ module đáng kể so với relay thông thường cùng tải.
Mẹo: với tải capacitive lớn (như dàn LED có nhiều ballast điện tử), dòng inrush vẫn xảy ra dù có zero crossing. Nếu dòng inrush quá cao, cân nhắc dùng SR-DARM16-DIN4 để điều khiển contactor ngoài thay vì đấu thẳng tải.
4 kênh độc lập linh hoạt trong cấu hình zone
Bốn địa chỉ DALI độc lập cho phép nhiều cách phối hợp khác nhau tùy yêu cầu công trình:
Mỗi relay một zone riêng: relay 1 cho hành lang, relay 2 cho phòng họp, relay 3 cho khu vực chung, relay 4 cho chiếu sáng khẩn cấp. DALI controller điều khiển từng zone độc lập theo schedule hoặc theo sensor.
Nhóm theo group address: gom relay 1 và 2 vào một DALI group, relay 3 và 4 vào group khác. Một lệnh DALI bật tắt cả nhóm đồng thời mà không cần scene programming phức tạp.
Liên động với sensor: kết hợp với DALI-2 occupancy sensor, relay tự động bật khi phát hiện người và tắt sau delay time. Logic này chạy hoàn toàn trên DALI-2 controller, không cần lập trình relay riêng.
So sánh SR-DARM16-DIN4 và SR-2701S-DT7
| Tiêu chí | SR-DARM16-DIN4 | SR-2701S-DT7 |
|---|---|---|
| Số kênh relay | 4 | 1 |
| Địa chỉ DALI | 4 | 1 |
| Nguồn cấp | AC 100-240VAC | DALI bus powered |
| Relay type | N.O. (Normally Open) | N.C. (Normally Closed) |
| Dòng tối đa | 4 x 16A | 4.3A (resistive/inductive) |
| Lắp đặt | DIN rail 35mm | Hộp âm tường 45x45mm |
| Zero crossing | Có | Không đề cập |
| Phù hợp | Tủ điện, tải lớn, nhiều zone | Lắp phân tán, tải nhỏ, không gian hạn chế |
Điểm cần lưu ý: SR-DARM16-DIN4 dùng relay N.O. (Normally Open), mặc định mạch hở, đóng khi nhận lệnh DALI. Ngược với SR-2701S-DT7 (N.C.). Nếu tích hợp cả hai loại trong cùng hệ thống, cần cấu hình logic DALI controller phân biệt rõ hai hành vi này.
Tải tương thích và công suất tối đa
| Loại tải | Công suất mỗi kênh @ 230VAC | Công suất mỗi kênh @ 110VAC |
|---|---|---|
| Resistive (đèn sợi đốt, halogen) | 3680W | 1760W |
| Capacitive (LED, ballast điện tử) | 3680W | 1760W |
| Inductive (biến áp sắt từ) | 3680W | 1760W |
Không giống SR-2701S-DT7 (giới hạn 300W cho tải capacitive), SR-DARM16-DIN4 có dòng tối đa 16A cho tất cả loại tải, kể cả capacitive. Tổng công suất 4 kênh @ 230VAC có thể lên đến 4 x 3680W = 14.7kW, đủ cho một khu chiếu sáng thương mại quy mô trung bình.
Lưu ý lắp đặt và commissioning
Không lắp khi đang có điện. Không để thiết bị tiếp xúc với độ ẩm (IP20, dùng trong tủ điện kín).

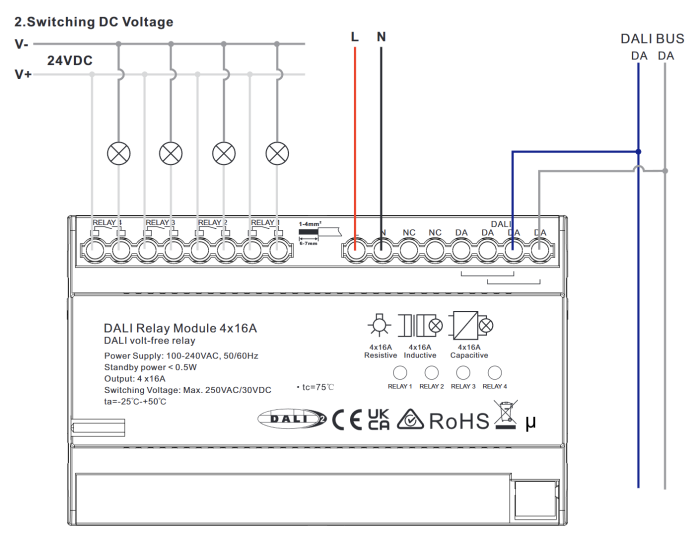

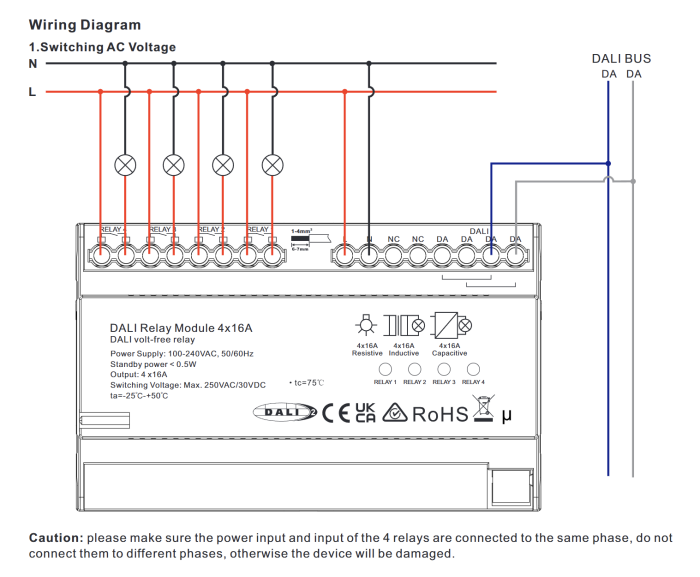

Cùng pha bắt buộc: nguồn cấp cho module (L/N trên terminal) và nguồn cho 4 relay output phải cùng pha. Đây là yêu cầu bắt buộc từ datasheet, đấu khác pha sẽ gây hỏng thiết bị ngay lập tức. Với tủ điện 3 pha, cần phân biệt rõ terminal L/N nào thuộc pha nào trước khi đấu.

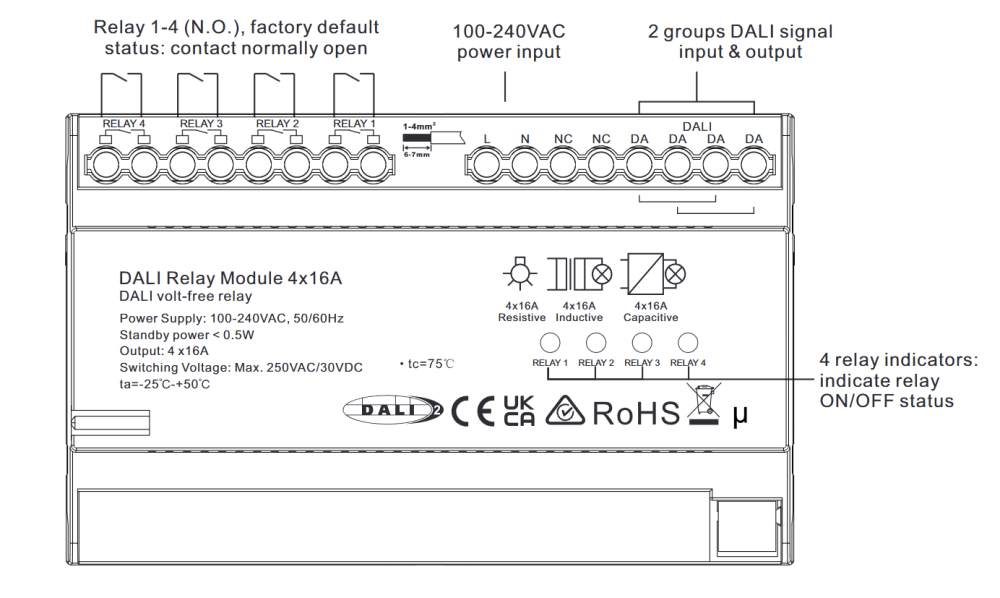

2 groups DALI signal I/O cho phép daisy-chain nhiều module trên cùng bus DALI mà không cần junction box riêng. Thiết kế bus DALI daisy-chain thường đơn giản hơn star topology cho DIN rail module.
Địa chỉ DALI gán tự động bởi DALI master trong commissioning. 4 địa chỉ được gán tuần tự, thứ tự phụ thuộc vào DALI master đang dùng. Confirm với nhà cung cấp DALI controller về cách đặt tên group sau khi gán địa chỉ.
Kết luận
SR-DARM16-DIN4 phù hợp cho các công trình thương mại và công nghiệp cần kiểm soát nhiều tải điện lớn qua hệ thống DALI-2 từ tủ điện trung tâm. Bốn kênh 16A độc lập, zero crossing detection, và 4 địa chỉ DALI riêng biệt là những tính năng giải quyết đúng bài toán của nhóm khách hàng này.
Điểm quan trọng cần nhớ khi commissioning: cùng pha cho L/N và relay output, và relay N.O. sẽ hở mạch khi mất nguồn DALI hoặc mất điện. Thiết kế logic fail-safe cần tính đến hành vi này ngay từ đầu. KNXStore phân phối SR-DARM16-DIN4 và hỗ trợ tư vấn tích hợp vào hệ thống DALI-2 hiện có. Liên hệ để được phân tích theo sơ đồ tủ điện cụ thể.
