Tổng quan về module bật/tắt đèn cầu thang - Moorgen MB2253
Mô-đun bật/tắt đèn cầu thang MB2253 được thiết kế đặc biệt để điều khiển chiếu sáng khu vực cầu thang. Sản phẩm có thể được lắp đặt trên đường ray và cung cấp nhiều tính năng điều khiển chiếu sáng thông minh.

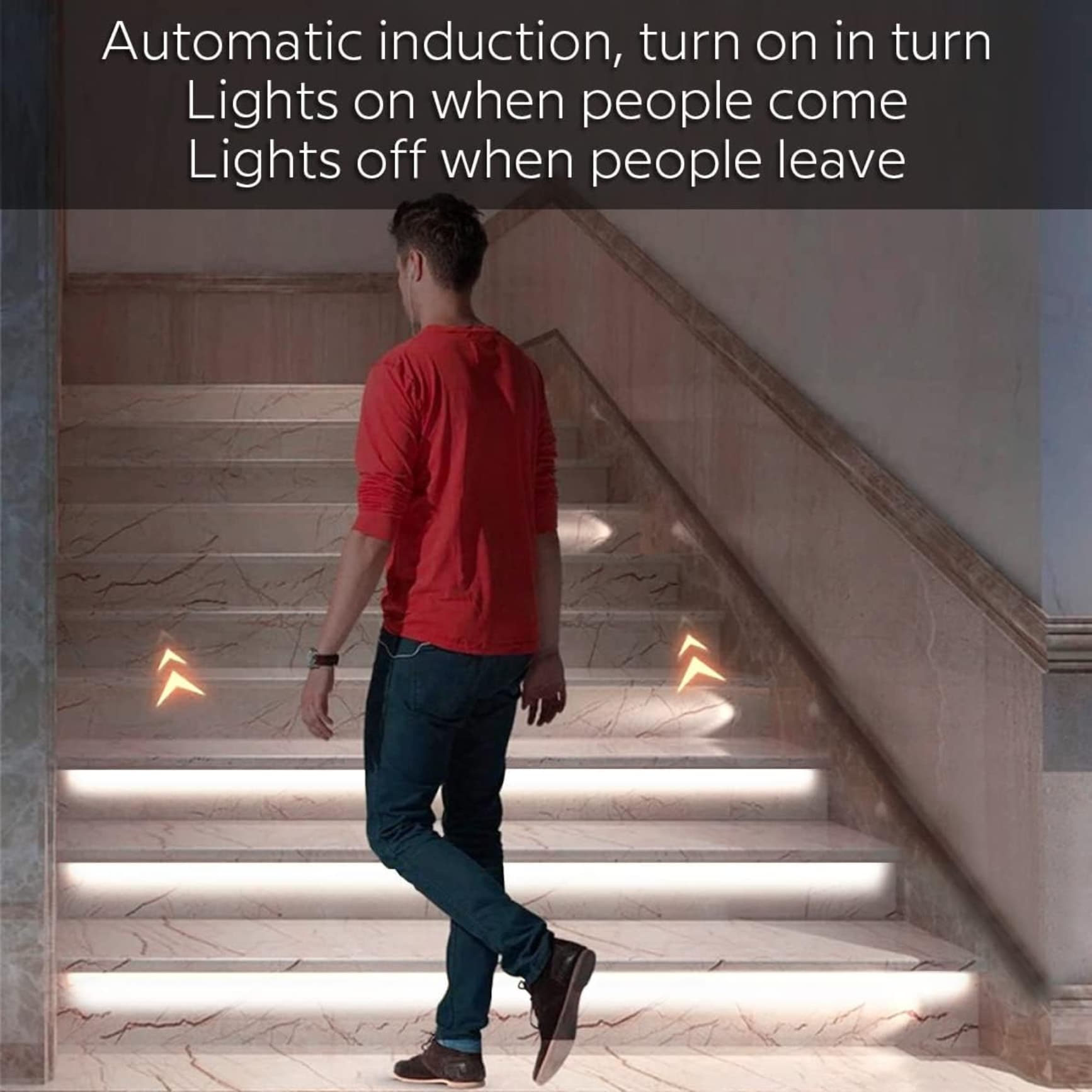

- Thiết bị có thể phát hiện xem có ai đang đi lên hoặc xuống cầu thang theo thời gian thực.
- Khi phát hiện có người đi lên cầu thang, đèn sẽ bật từ dưới lên trên theo thứ tự. Đèn sẽ giữ mức độ sáng như vậy cho đến khi hết thời gian kéo dài và sau đó giảm xuống mức sáng chờ.
- Khi phát hiện có người đi xuống cầu thang, đèn sẽ bật từ trên xuống dưới theo thứ tự. Đèn sẽ giữ mức độ sáng như vậy cho đến khi hết thời gian kéo dài và sau đó giảm xuống mức sáng chờ.
- Khi phát hiện có người cùng lúc đi lên và xuống cầu thang, đèn sẽ bật từ dưới lên trên rồi từ trên xuống dưới. Tất cả đèn sẽ giữ mức độ sáng như vậy cho đến khi hết thời gian kéo dài và sau đó giảm xuống mức sáng chờ.
- Thiết bị có thể kết nối tới 10 thiết bị giống nhau (dành cho nhiều thiết bị).
- Thiết bị hỗ trợ cài đặt các thông số như độ sáng đèn, độ trễ khi bắt đầu, độ trễ khi dừng, v.v.
- Thiết bị hỗ trợ nâng cấp qua công cụ PC.
- Nhấn và giữ phím cài đặt trong 10 giây để khôi phục cài đặt gốc.
- Thiết bị cần được sử dụng cùng với cảm biến chuyển động cầu thang (MR5066).

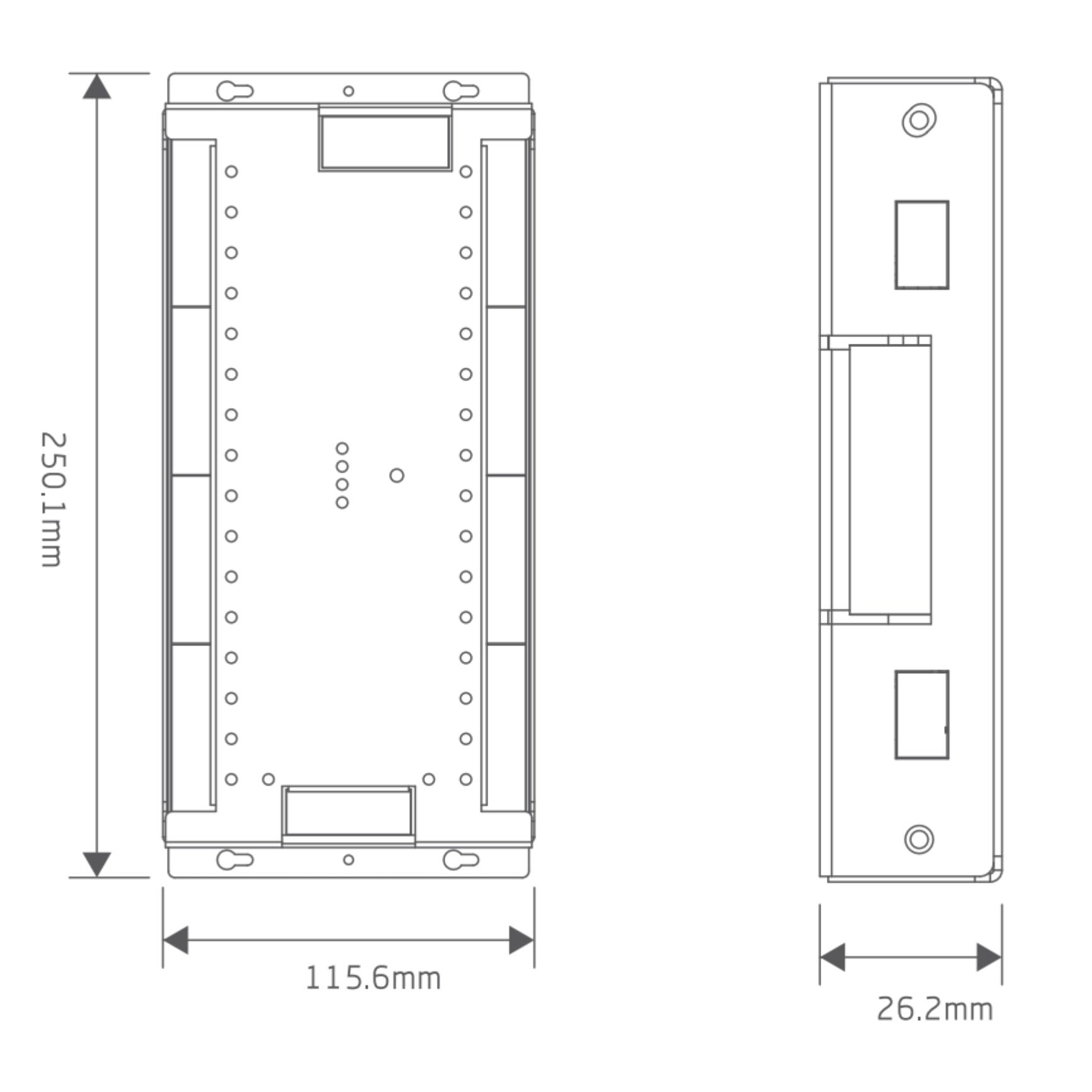

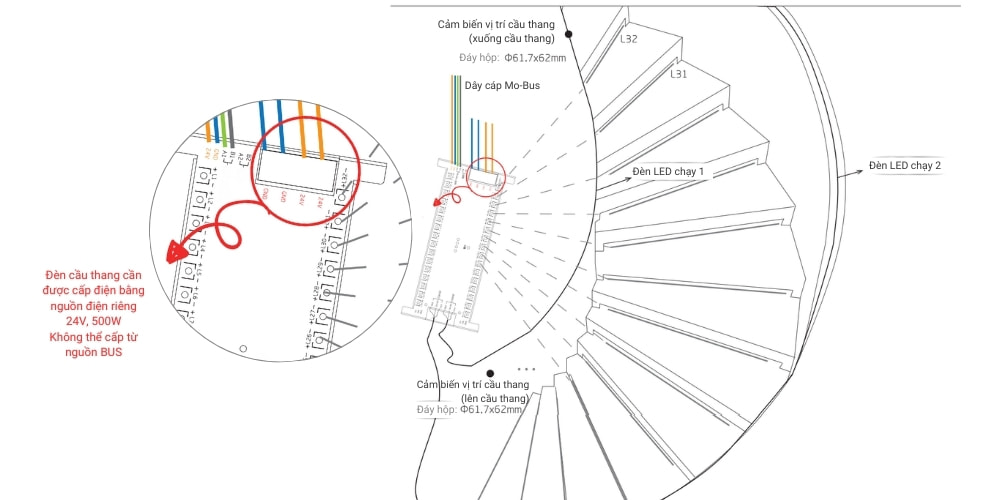

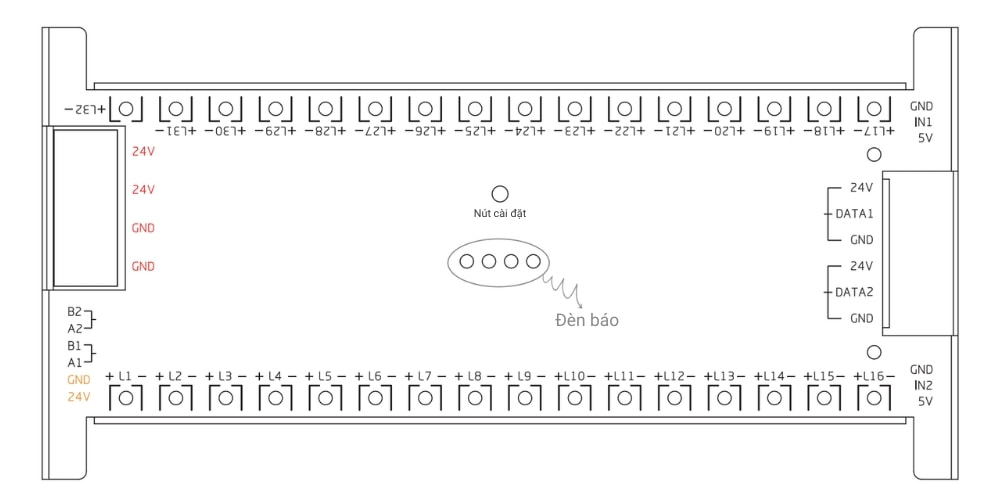

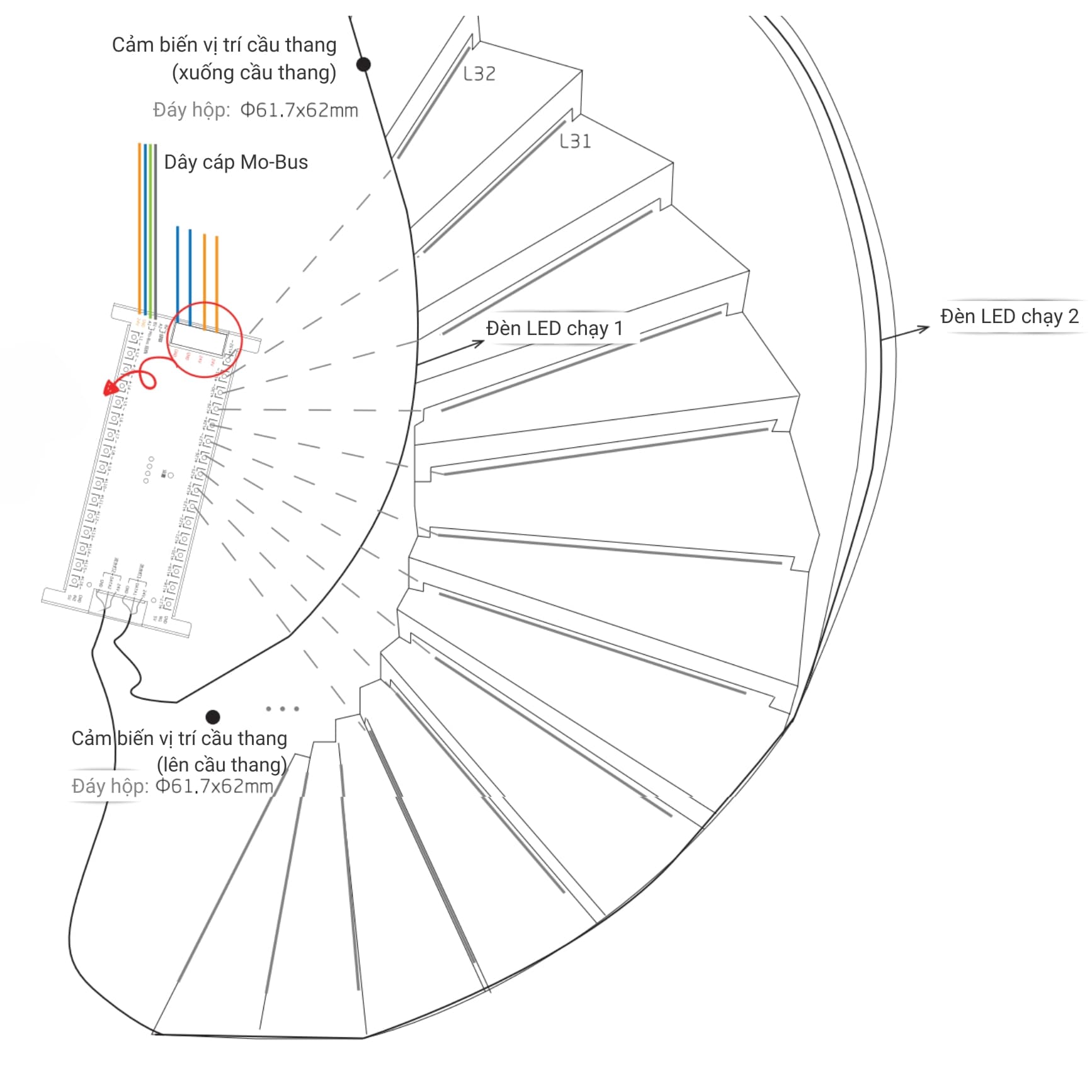

Sơ đồ kết nối và mô tả các cổng kết nối của thiết bị
- 24V, GND: Cung cấp nguồn điện cho module.
- A1, B1: Cổng giao tiếp Mo-Bus, kết nối vào đường dây chính.
- A2, B2: Cổng liên kết, kết nối nhiều thiết bị giống nhau khi sử dụng.
- 24V, GND: Cung cấp điện cho đèn kết nối từ L1 đến L32.
- L1~L32: Đầu ra PWM 32 kênh, kết nối mỗi bậc thang với một dải đèn (tổng cộng 32 bậc).
- 5V, IN1, GND / 5V, IN2, GND: Đầu vào dự phòng.
- 24V, DATA1, GND: Kết nối riêng biệt đèn nước bên trái.
- 24V, DATA2, GND: Kết nối riêng biệt đèn nước bên phải.
- Nút cài đặt: Nhấn và giữ trong 10 giây, 3 đèn LED sẽ nhấp nháy 3 lần, khôi phục thành công.
Địa chỉ là FF, các thông số sẽ được khôi phục về cài đặt mặc định ban đầu.
Mô tả đặc tính của mô-đun điều khiển đèn cầu thang
| Loại | Đèn - Cầu thang |
|---|---|
| Địa chỉ | 01 - FE |
| Tổng số kênh | 1 kênh |
Lưu ý: Thiết bị kết nối liên cấp cần sửa đổi thành địa chỉ tương ứng.
Mô tả tham số của mô-đun điều khiển đèn cầu thang
| Tham số | Mô tả |
|---|---|
| 1. Tổng số thiết bị liên kết cấp | Điền tổng số thực tế của các thiết bị liên kết cấp. Phạm vi tham số: 1 ~ 10 (mặc định: 1) |
| 2. Số sê-ri của thiết bị liên kết cấp | Điền số sê-ri thực tế của thiết bị, không được trùng lặp. Phạm vi tham số: 1 ~ 10. Số sê-ri bằng 1 khi kết nối trực tuyến với máy chủ chính. |
| 3. Tổng số lượng thiết bị |
Điền tổng số lượng thiết bị thực tế. |
| 4. Độ sáng đèn không có người | Độ sáng của đèn khi không có người. Phạm vi tham số: 0~100 / Mặc định: 0 Lưu ý: Độ sáng thấp hơn ánh sáng phát hiện của đèn cảm biến. |
| 5. Độ sáng đèn khi có người |
Độ sáng của đèn khi có người được phát hiện. |
| 6. Thời gian trễ đèn (10ms) |
Thời gian trễ từ khi đèn phát hiện người đến khi đạt độ sáng. |
| 7. Thời gian trễ khởi động (s) |
Thời gian trễ từ khi đèn phát hiện người đến khi đạt độ sáng “đèn không có người” tới độ sáng “đèn có người”. |
| 8. Thời gian trễ tắt (s) |
Thời gian trễ từ khi đèn không phát hiện người đến khi tắt. |
| 9. Bước tiến độ sáng đèn (10ms) |
Thời gian chuyển đổi từ độ sáng “đèn có người” sang “đèn không có người”. |
| 10. Số lượng chip đèn LED chảy |
Số lượng chip đèn LED theo thực tế. Số lượng chip phải tương đương với số lượng đèn được bảo trì. |
| 11. Khoảng thời gian chảy đèn LED |
Khoảng thời gian từ khi đèn bắt đầu chảy. |
Lưu ý: Độ sáng đèn không có người, độ sáng đèn khi có người, thời gian trễ đèn, thời gian trễ khởi động, thời gian trễ tắt, và bước tiến độ sáng đèn nên được duy trì đồng nhất giữa các thiết bị để đảm bảo hiệu suất hoạt động ổn định.
Mô tả cấu hình module
Mô tả
