Kanonbus KTS-BOX2 Trung Tâm Điều Khiển KNX Với Relay 16A, 0-10V Dimming Và 5 Cổng RS485
Phòng khách sạn cần hai loại tải điện khác nhau: tải nặng như key-card power system (cần relay 16A), và tải đèn hay thiết bị phổ thông (đủ dùng relay 10A). Thêm vào đó là dimmer cho đèn hành lang và phòng ngủ, RS485 cho rèm và điều hòa, KNX để kết nối vào hệ thống tòa nhà, và BACnet/IP để BMS đọc trạng thái phòng. Ghép tất cả lại từ module riêng lẻ tốn không gian tủ điện và thêm công commissioning.
KTS-BOX2 gộp toàn bộ vào một DIN rail module. Ba relay 16A, 12 relay 10A, 6 kênh 0-10V dimming, 5 RS485 độc lập, KNX TP, và RJ45 hỗ trợ IP Router, BACnet/IP, Modbus TCP -- không cần thêm gateway hay module bổ sung.
KTS-BOX2 Là Gì Control Center Cho Dự Án Khách Sạn Và Căn Hộ

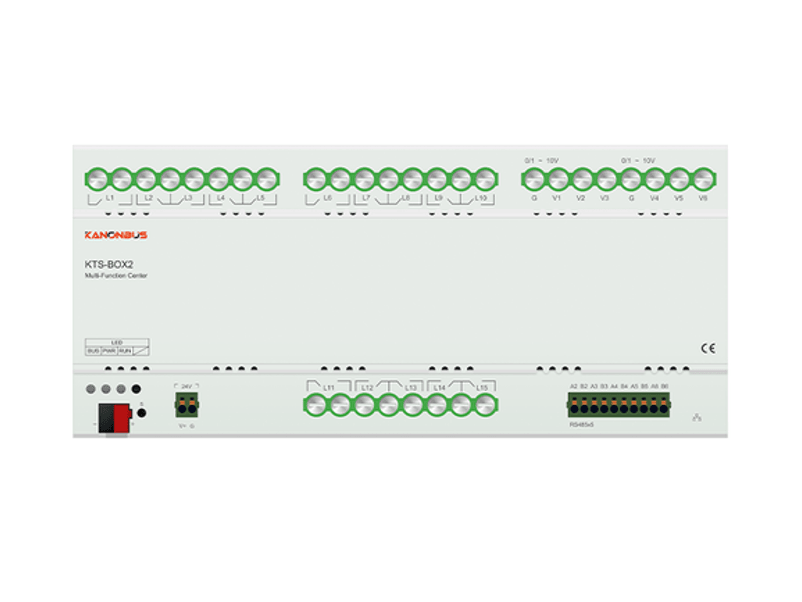

KTS-BOX2 là Multifunctional Control Center của Kanonbus, tích hợp KTS platform với relay output, 0-10V dimming, RS485 và giao thức mạng trong một thiết bị lắp DIN rail chuẩn 35mm.

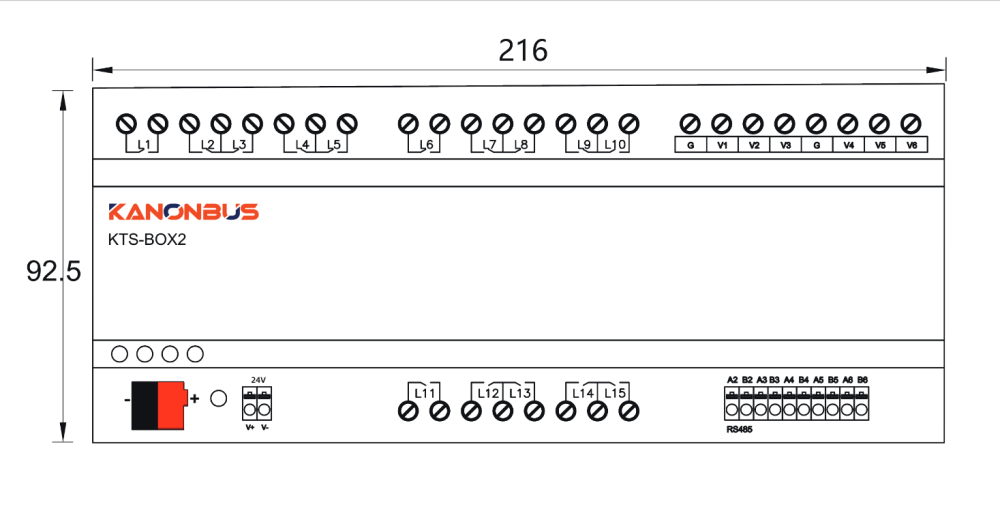

Kích thước 216mm x 92.5mm x 60mm, nguồn 24V DC, IP20, nhiệt độ hoạt động 0 đến 70 độ C. Cấu hình qua web interface tại 192.168.1.232 bằng Firefox hoặc Chrome. Không cần lập trình thêm để vận hành với cài đặt mặc định, có thể custom programming đầy đủ khi dự án yêu cầu.
KTS-BOX2 có hai variant: KTS-BOX2 (nguồn 24V DC) và KTS-BOX2-P (nguồn 30V DC, tích hợp KNX power supply 500mA).
Relay 16A x3 Và Relay 10A x12 Phân Cấp Tải Rõ Ràng
KTS-BOX2 có hai cấp relay với rating khác nhau phục vụ hai loại tải:
3 relay 16A: dành cho tải nặng yêu cầu dòng lớn. Mỗi relay 16A có L terminal riêng biệt (L1, L6, L11), không dùng chung. Ứng dụng điển hình:
- Key-card power system: cắt/cấp toàn bộ điện phòng khi khách nhận/trả thẻ
- Motor-driven circuit breaker: đóng cắt mạch phụ từ xa
- Socket group: điều khiển nhóm ổ cắm theo zone

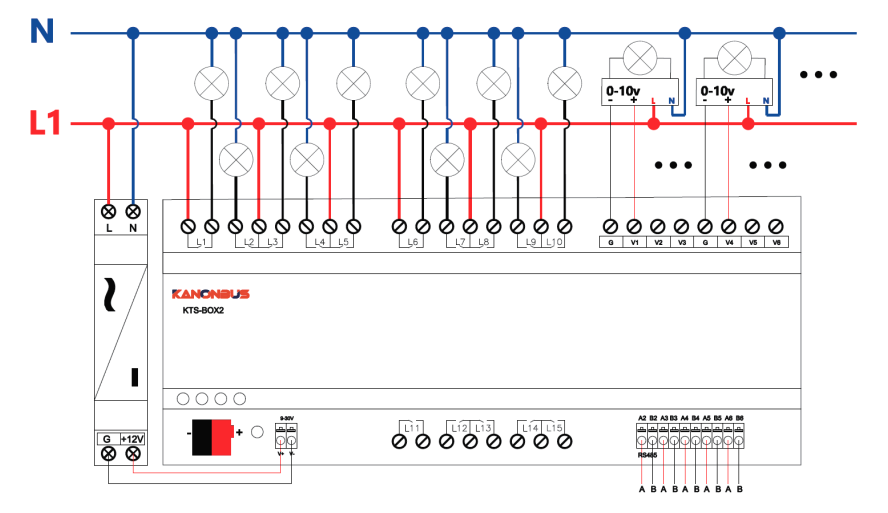

12 relay 10A: dành cho tải đèn và thiết bị điện phổ thông. Middle terminal là common power supply chung cho cả nhóm 10A. Wiring đơn giản, đưa phase vào middle terminal, từng relay output đến load.
Việc phân tách relay 16A và 10A trong cùng một module cho phép integrator wiring đúng loại tải đúng relay, đảm bảo an toàn và tuổi thọ relay mà không cần tính toán derating.
0-10V Dimming x6 Sourcing Và Sinking, Tương Thích Toàn Bộ Ballast
6 kênh 0-10V dimming là điểm khác biệt rõ nhất của KTS-BOX2 so với KTS-BOX3. Trong khi KTS-BOX3 dùng DALI, KTS-BOX2 nhắm vào hệ thống chiếu sáng dùng ballast 0-10V / 1-10V, vẫn phổ biến rộng rãi trong dự án khách sạn và văn phòng.
Điểm kỹ thuật quan trọng: KTS-BOX2 hỗ trợ cả sourcing current và sinking current trên cùng một output. Điều này cho phép kết nối với toàn bộ ballast 0-10V phổ biến trên thị trường mà không cần kiểm tra trước loại ballast dùng sourcing hay sinking.
Mỗi kênh dimming có cặp cực âm (cổng 3) và cực dương (cổng 4) riêng biệt. Đấu ballast cần phân biệt đúng cực để tránh dimmer không phản hồi.
5 Cổng RS485 Độc Lập Kết Nối Đồng Thời 5 Hệ Thống Serial
Giống KTS-BOX3, KTS-BOX2 có 5 cổng RS485 hoàn toàn độc lập, mỗi cổng cấu hình giao thức riêng trong web interface: Modbus RTU Client, Modbus RTU Slave, hoặc custom Zhengjue protocol.
Trong một phòng khách sạn, 5 cổng này đủ để kết nối đồng thời:
- RS485 #1: rèm cửa motor
- RS485 #2: điều hòa trung tâm
- RS485 #3: sàn nhiệt (underfloor heating)
- RS485 #4: hệ thống âm thanh nền
- RS485 #5: thiết bị RS485 khác (energy meter, sensor)
Không chia sẻ băng thông, không conflict địa chỉ giữa các cổng. Tất cả 5 kết nối hoạt động song song.

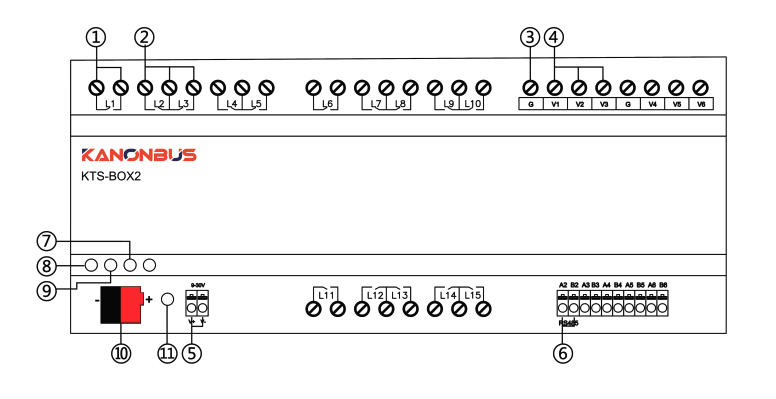

Sơ đồ chân và mô tả cổng kết nối
| Vị trí | Ký hiệu | Mô tả |
|---|---|---|
| 1 | 16A relay output | Terminal relay 16A: L1, L6, L11 (3 kênh tải lớn) |
| 2 | 10A relay output | Terminal relay 10A: 12 kênh, terminal giữa là common cấp nguồn tải |
| 3 | 0-10V (-) | Cực âm tín hiệu dimming 0-10V đến ballast |
| 4 | 0-10V (+) | Cực dương tín hiệu dimming 0-10V đến ballast |
| 5 | Power supply | Nguồn cấp: V+ dương, G âm/GND. KTS-BOX2: 24V DC. KTS-BOX2-P: 30V DC |
| 6 | RS485 | 5 cổng RS485 độc lập cho từng thiết bị/hệ thống |
| 7 | RUN indicator | LED xanh lá: sáng liên tục sau khi khởi động xong. Nhấp nhanh khi đang gửi/nhận dữ liệu |
| 8 | KNX indicator | LED đỏ: sáng liên tục sau khi kết nối KNX |
| 9 | POWER indicator | LED cam: sáng liên tục khi có nguồn điện |
| 10 | KNX bus terminal | Kết nối KNX TP bus |
| 11 | Master control/Reset button | Nhấn ngắn: bật/tắt toàn bộ relay và 0-10V output. Nhấn giữ 6 giây: reset factory (IP, serial port, startup mode) — RUN nhấp nhanh rồi sáng lại |
| Cổng RS485 | Ứng dụng điển hình |
|---|---|
| RS485-1 | Motor rèm cửa giao thức RS485 |
| RS485-2 | Điều hòa trung tâm VRF/VRV giao thức RS485 |
| RS485-3 | Hệ thống sưởi sàn RS485 |
| RS485-4 | Hệ thống âm thanh nền RS485 |
| RS485-5 | Thiết bị tùy chỉnh (home theater, BMS...) |
RJ45: KNX IP Router, BACnet/IP, Modbus TCP Và App Cùng Lúc
Cổng RJ45 của KTS-BOX2 đảm nhiệm đồng thời bốn vai trò:
- KNX IP Router (embedded, với filtering): lập trình ETS qua Ethernet không cần IP Interface riêng. Kết nối KNX line với backbone IP tòa nhà.
- BACnet/IP Server: expose các điểm điều khiển lên BMS platform. BMS tòa nhà (Honeywell, Siemens, Schneider) kết nối qua BACnet/IP mà không cần gateway trung gian.
- Modbus TCP Server: SCADA hoặc BMS dùng Modbus TCP kết nối qua port 502 chuẩn.
- App và remote: local/remote control qua iOS, Android, Windows; cloud voice integration; remote debugging.
KNX TP native và RJ45 hoạt động song song lập trình ETS qua Ethernet trong khi KNX bus vẫn đang vận hành.
So Sánh KTS-BOX2 Và KTS-BOX3: Chọn Model Nào?
| Tính năng | KTS-BOX2 | KTS-BOX3 |
|---|---|---|
| Relay 16A | 3 kênh | Không |
| Relay 10A | 12 kênh | 12 kênh |
| 0-10V Dimming | 6 kênh | Không |
| DALI | Không | 1 kênh |
| DI (dry contact) | Không | 12 kênh |
| DO (digital output) | Không | 12 kênh |
| RS485 | 5 cổng | 5 cổng |
| KNX TP | Có | Có |
| RJ45 | Có | Có |
| Variant tích hợp KNX PS | KTS-BOX2-P | Không |
Chọn KTS-BOX2: dự án cần relay 16A cho tải nặng và ballast 0-10V cho dimming. Không cần DALI, không cần DI/DO.
Chọn KTS-BOX3: dự án cần DALI (chiếu sáng DALI), DI (dry contact từ panel switch) và DO (digital output 0/12V).
Kết Luận
Kanonbus KTS-BOX2 phù hợp với dự án cần phân cấp tải rõ ràng (relay 16A cho tải nặng, relay 10A cho đèn) kết hợp với dimming 0-10V linh hoạt và 5 RS485 cho thiết bị serial, tất cả trong một module DIN rail. Variant KTS-BOX2-P thêm KNX power supply tích hợp cho tủ điện phòng gọn hơn. Cả hai variant đều có RJ45 hỗ trợ KNX IP Router, BACnet/IP Server và Modbus TCP đồng thời.
