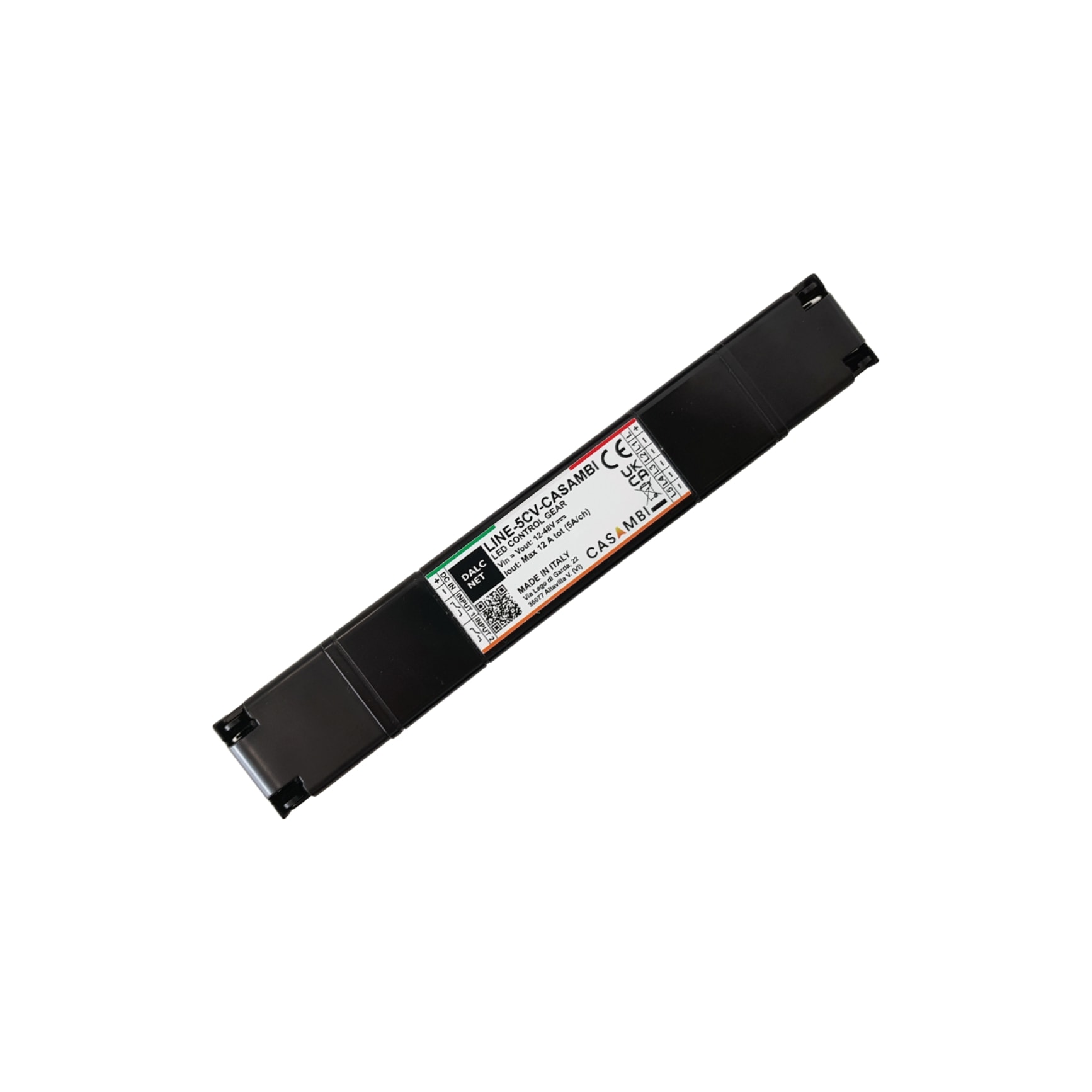

Dalcnet LINE-5CV-CASAMBI - Dimmer LED 5 Kênh Constant Voltage 12-24-48VDC Cho Hệ Thống Casambi

Thiết kế hệ thống chiếu sáng trang trí cho một không gian phức tạp thường kéo theo bảng vật tư dày đặc: một dimmer cho đèn trần LED, một cho LED strip tunable white, một cho RGB accent, thêm một nữa cho kênh white độc lập. Bốn thiết bị, bốn vị trí trong tủ điện, bốn lần commissioning vào Casambi network. Và nếu muốn cảnh ánh sáng "Buổi tối" phối hợp cả bốn kênh cùng lúc, cần cấu hình đồng bộ phức tạp.

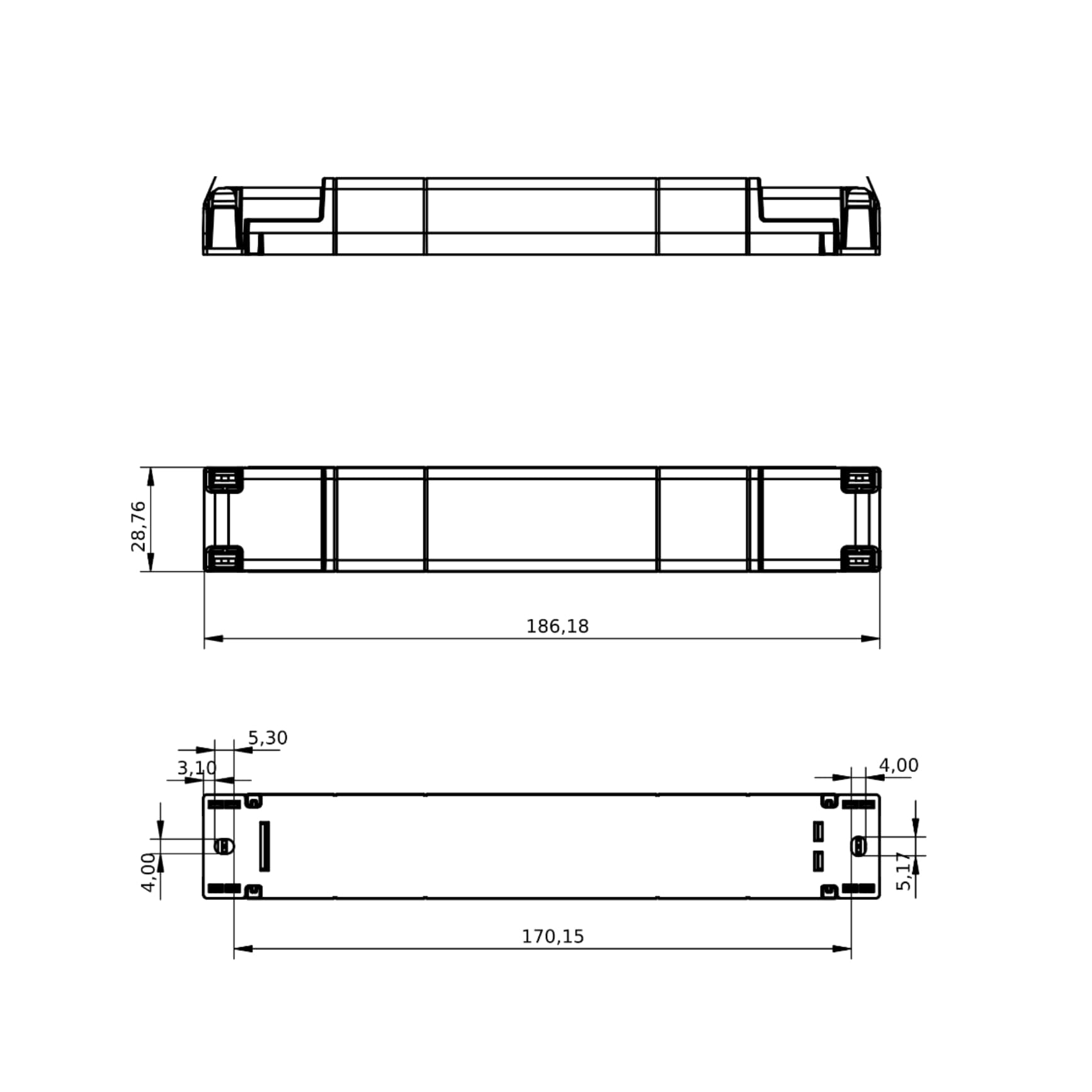

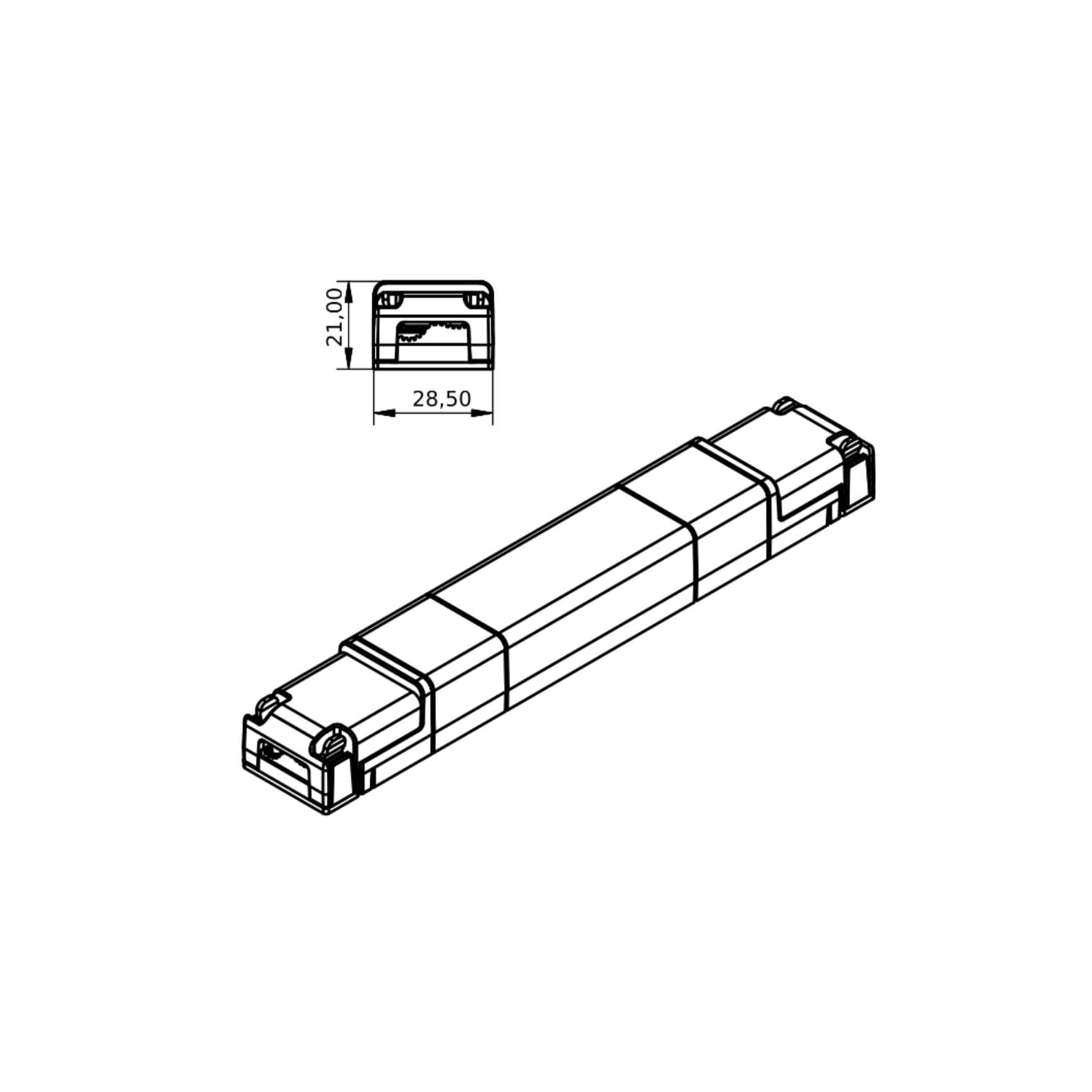

LINE-5CV-CASAMBI của Dalcnet cô đọng bốn đến năm kênh điều khiển LED vào một thiết bị duy nhất, gọn bằng một cây bút 186mm, với tất cả tính năng một dimmer chuyên nghiệp cần có: PWM 4000Hz khử flicker, đường cong linear tuyến tính đến 0.8%, hỗ trợ điện áp 48VDC cho dự án tối ưu cáp, và 6 profiles sẵn cho mọi cấu hình LED phổ biến. Made in Italy với 100% functional test và tiêu chuẩn đầy đủ cho Lamp Controlgear.

LINE-5CV-CASAMBI là gì và hoạt động như thế nào

LINE-5CV-CASAMBI là bộ dimmer LED 5 kênh constant voltage tích hợp module Casambi Bluetooth. Thiết bị nhận lệnh từ Casambi app qua BLE, xử lý tín hiệu và xuất ra 5 kênh PWM độc lập để điều chỉnh độ sáng hoặc màu sắc của LED strip và LED module constant voltage.

Kiến trúc 5 kênh với terminal chia sẻ dương: một terminal L (+) nhận dây dương chung từ nguồn, năm terminal L1 đến L5 (-) xuất ra năm kênh âm riêng biệt. LED load kết nối dương vào terminal L và âm vào terminal tương ứng. Cấu trúc này giống CBU-PWM4-4-LR của Casambi nhưng LINE-5CV-CASAMBI thêm kênh thứ 5, hỗ trợ 48V và dòng tổng cao hơn (12A so với 4A).

PWM 4000Hz và flicker thấp: tần số 4000Hz cao gấp 10 lần so với nhiều dimmer thị trường. Theo tiêu chuẩn IEEE 1789-2015, ở tần số này toàn bộ dải dimming từ 0.8% đến 100% nằm trong "no-effect zone", tức không gây ra tác động sinh lý tiêu cực do flicker ngay cả với người nhạy cảm. Đây là yếu tố quan trọng cho văn phòng, bệnh viện, trường học và các công trình có tiêu chuẩn sức khỏe chiếu sáng cao.

Hỗ trợ 48VDC: đây là điểm đặc biệt của LINE-5CV-CASAMBI so với phần lớn dimmer LED trên thị trường vốn chỉ đến 24V. Điện áp 48V giảm dòng cáp theo tỷ lệ nghịch, cho phép dùng cáp tiết diện nhỏ hơn cho cùng công suất, hoặc kéo cáp dài hơn mà không lo sụt áp. Ứng dụng điển hình là LED strip 48V gắn trong profile nhôm dài (>5m/đoạn) tại tòa nhà thương mại.

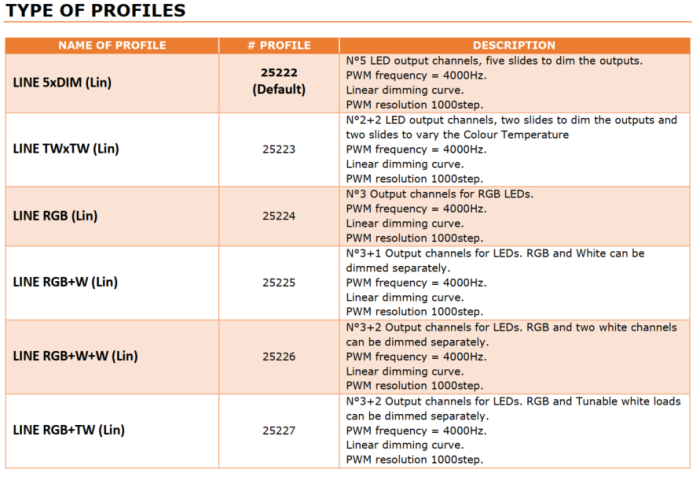

6 profiles cho mọi cấu hình LED thông dụng: từ 5 kênh hoàn toàn độc lập (LINE 5xDIM, điều chỉnh riêng từng kênh), hai zone tunable white song song (LINE TWxTW), RGB đầy đủ (LINE RGB), đến các cấu hình kết hợp RGB với kênh white (LINE RGB+W, RGB+W+W, RGB+TW). Đổi profile không cần thay phần cứng, chỉ cấu hình lại trong Casambi app.

Profile Cách dùng kênh Ứng dụng
LINE 5xDIM (Lin) — mặc định 5 kênh độc lập 5 nhóm LED đơn màu

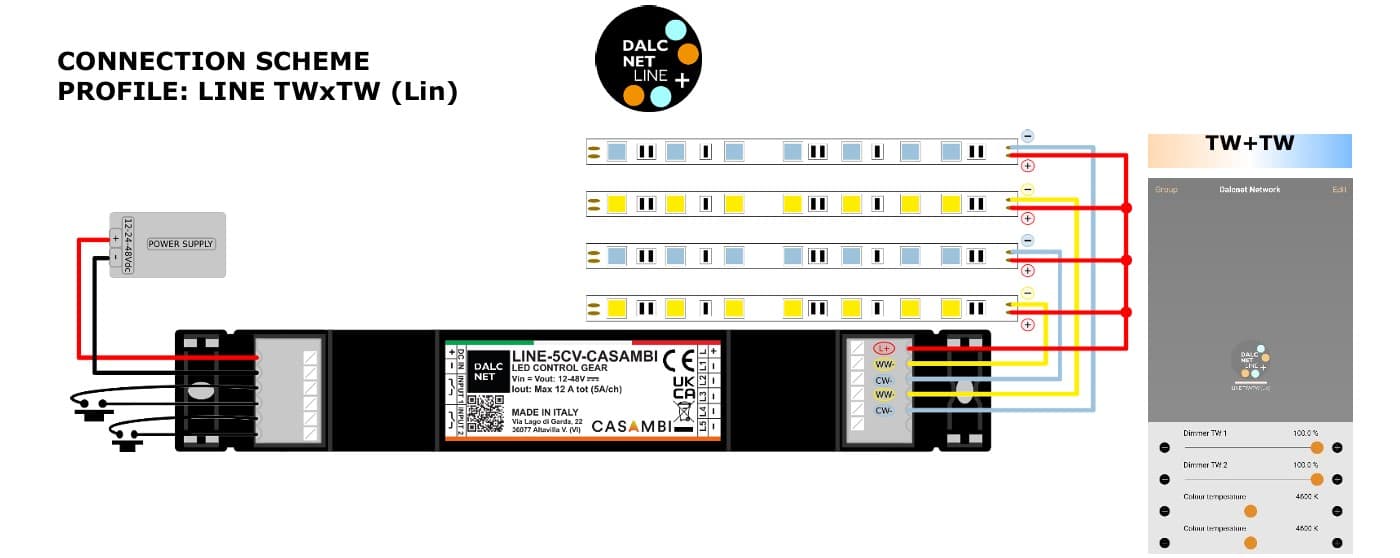

LINE TWxTW (Lin) 2+2 kênh (WW+CW) Dynamic White / Tunable White
LINE RGB (Lin) 3 kênh (R+G+B) LED strip RGB

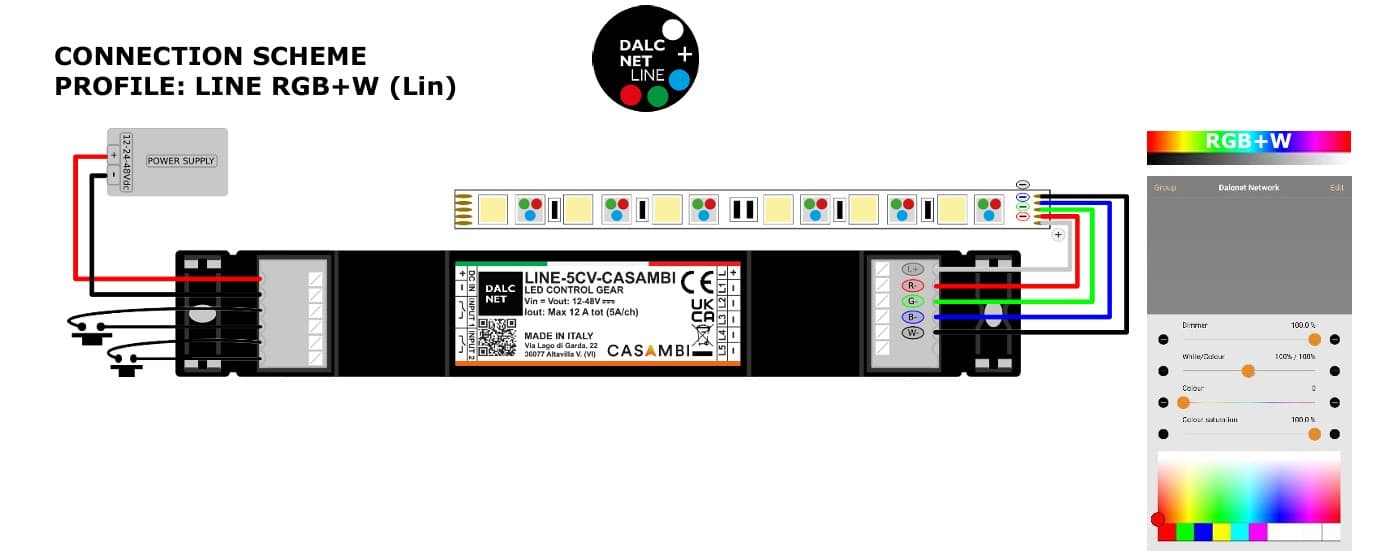

LINE RGB+W (Lin) 3+1 kênh LED strip RGBW

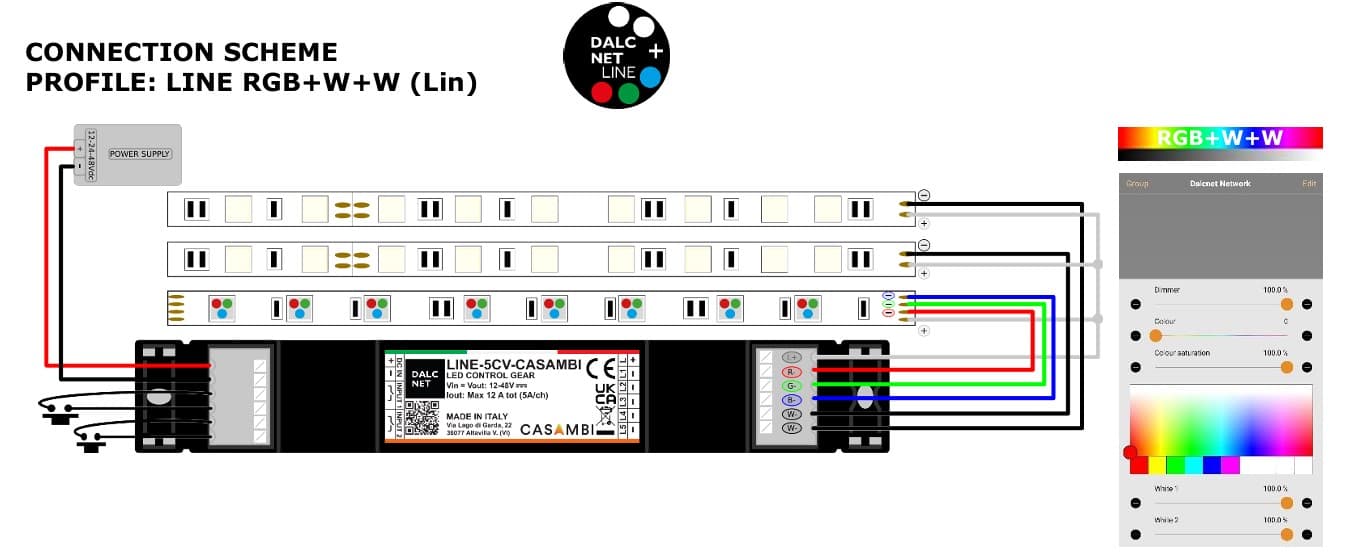

LINE RGB+W+W (Lin) 3+2 kênh RGB + 2 white
LINE RGB+TW (Lin) 3+2 kênh RGB + Tunable White

Linh hoạt profile cho phép dùng cùng một model thiết bị cho nhiều loại LED strip mà không cần đặt hàng SKU riêng.

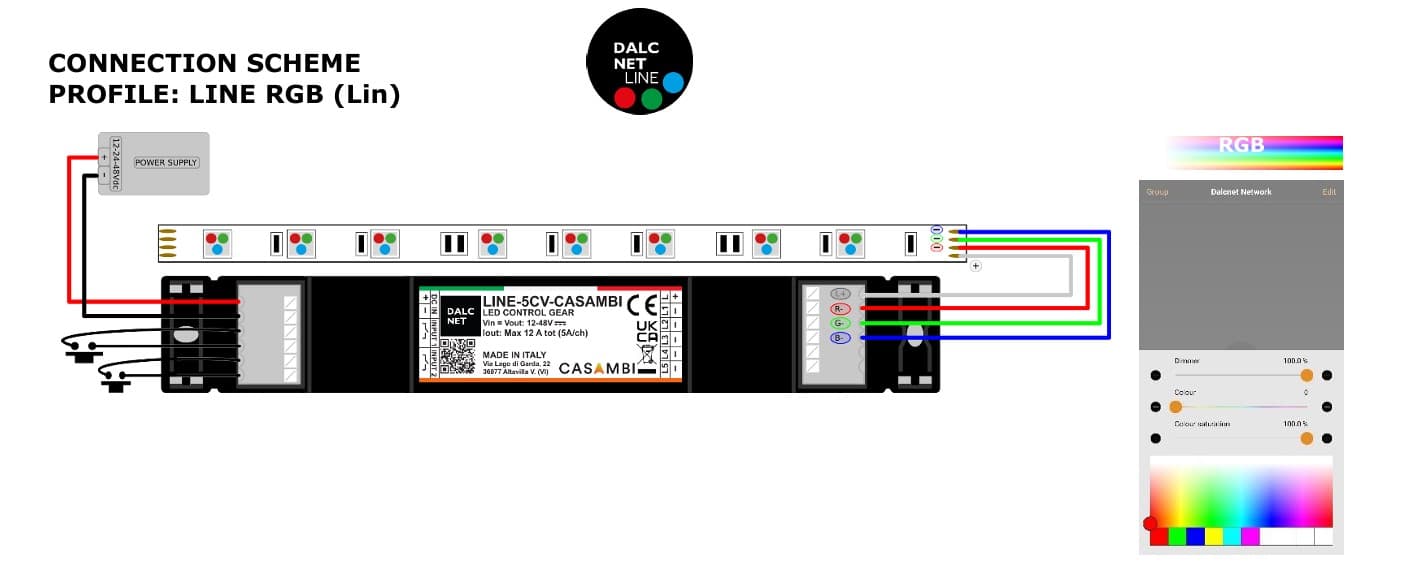

Sơ đồ kết nối và lắp đặt LINE-5CV-CASAMBI

Trước đấu nối, ngắt nguồn hoàn toàn. LINE-5CV-CASAMBI là thiết bị SELV, điện áp 12-48VDC không nguy hiểm trực tiếp nhưng dòng ngắn mạch cao có thể gây cháy cáp hoặc hỏng thiết bị nếu đấu sai.

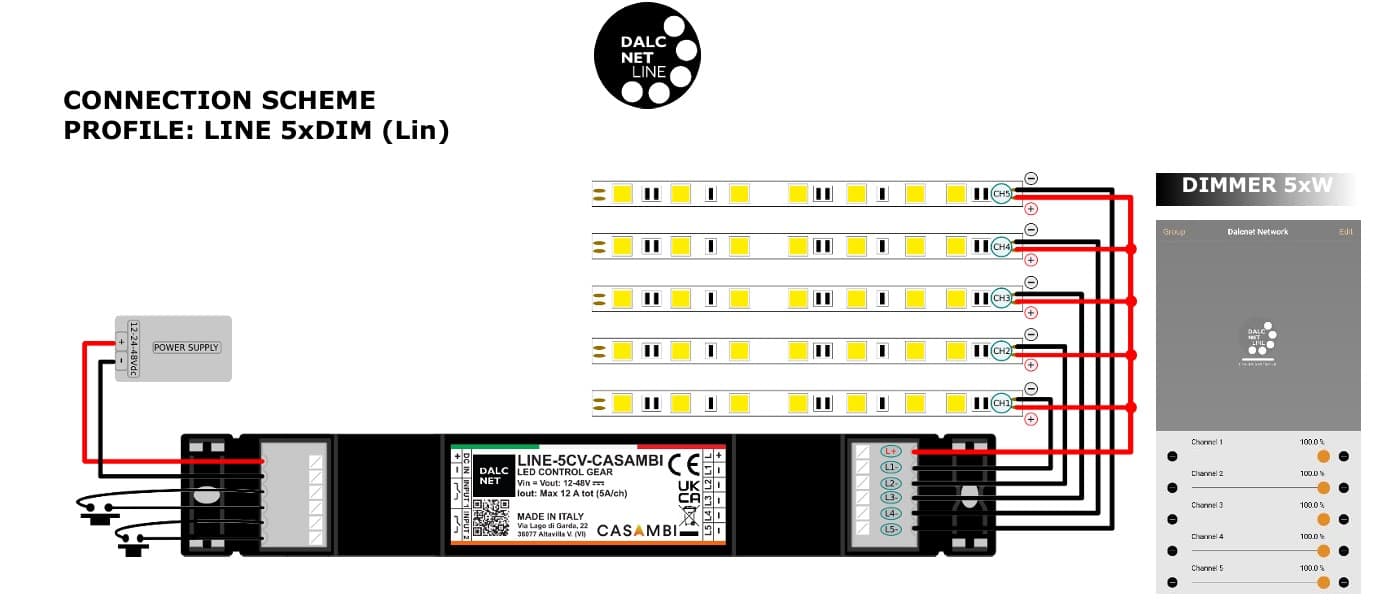

Kết nối cơ bản (profile LINE 5xDIM): nối dương (+) của nguồn SELV DC vào terminal L (+). Nối âm (-) nguồn vào terminal DC IN (-). Từ terminal L ra nối dây dương chung đến cực dương (+) của tất cả LED load. Từ terminal L1 nối đến cực âm (-) LED load kênh 1, L2 đến kênh 2, lần lượt đến L5. Trong Casambi app, 5 slider độc lập hiện ra tương ứng 5 kênh.

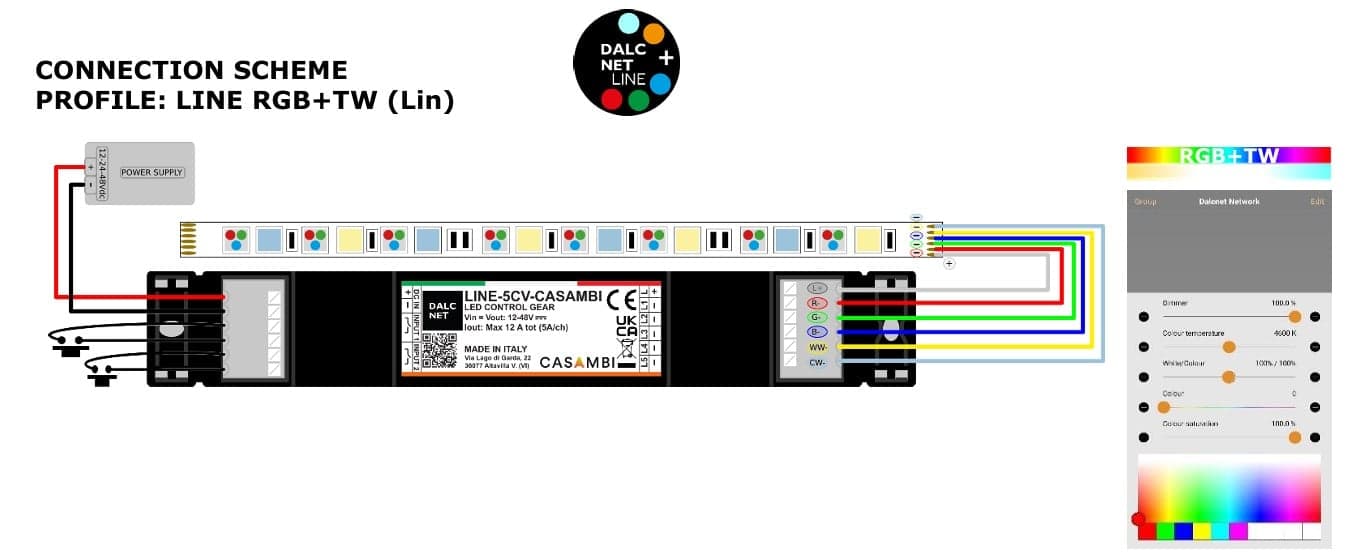

Kết nối profile RGB+TW: ba kênh L1, L2, L3 nối đến R, G, B của LED strip RGB. Hai kênh L4, L5 nối đến Warm White và Cool White của dải tunable white. Trong app, profile LINE RGB+TW hiển thị: slider Dimmer tổng, slider Colour Temperature (TW), slider White/Colour (pha trộn kênh white và RGB), bộ chọn màu RGB. Toàn bộ 5 kênh phối hợp trong một interface duy nhất.

Kết nối nút nhấn: đấu nút N.O. vào terminal INPUT 1 và INPUT 2. Khoảng cách từ nút đến thiết bị tối đa 10m. Không cấp điện áp vào terminal INPUT, chỉ dùng dry contact. Hai nút nhấn mặc định "Control a luminaire": nhấn nhanh bật/tắt, giữ trên 1 giây điều chỉnh độ sáng.

Lắp đặt trong tủ điện: thiết bị phải lắp trong tủ điện hoặc hộp nối dây có bảo vệ quá áp. Lắp đứng (label hướng lên) hoặc ngang (label hướng sang bên). Không lắp label hướng xuống dưới. Chừa không gian quanh thiết bị để tản nhiệt. Không đặt trong tủ kim loại kín không có khoét hở vì kim loại chặn sóng BLE.

LINE-5CV-CASAMBI-1

LINE-5CV-CASAMBI-2

LINE-5CV-CASAMBI-3

LINE-5CV-CASAMBI-4

LINE-5CV-CASAMBI-5

LINE-5CV-CASAMBI-6

PWM 4000Hz Tiêu Chuẩn Không Flicker

Tần số PWM 4000Hz gấp 4 lần mức 1000Hz thường gặp trên dimmer phổ thông. Ở 4000Hz:

  • Không có flicker quan sát bằng mắt ngay cả ở dim level thấp
  • Không artifact khi quay video bằng camera (không thấy sọc nhấp nháy)
  • Chất lượng ánh sáng cao trong môi trường studio, showroom, hospitality

1000 bước phân giải PWM cho phép dim từ 0.8% đến 100% mịn màng, không có bước nhảy.

Hỗ Trợ Ba Cấp Điện Áp

Điện áp Phạm vi thực Công suất tối đa Ứng dụng
12VDC 10.8-14.4V 144W LED strip 12V ngắn
24VDC 21.6-26.4V 288W LED strip 24V tiêu chuẩn
48VDC 43.2-52.8V 579W LED strip 48V cho đoạn dài, tổn thất điện áp nhỏ

48VDC đặc biệt hữu ích cho LED strip dài (>5m) tổn thất điện áp trên dây thấp hơn so với 12V, dải sáng đều hơn từ đầu đến cuối.

Ứng dụng thực tế trong dự án

Trong một căn penthouse 300m2 tại TP.HCM, hệ thống chiếu sáng gồm: LED module panel 24V (đèn chức năng), LED strip TW 24V cho tủ bếp và cầu thang, LED strip RGB 24V cho accent và backlight, và LED strip white 24V cho đèn gương phòng tắm. Thay vì 4 dimmer riêng biệt, SI sử dụng 3 LINE-5CV-CASAMBI: hai thiết bị profile RGB+TW cho phòng khách và master bedroom, một thiết bị profile 5xDIM cho các khu còn lại. Tổng 15 kênh LED điều khiển từ 3 Casambi node, giảm 60% thiết bị so với phương án thông thường. Scene "Buổi sáng" bật cùng lúc tất cả đèn 5000K 80%, Scene "Xem phim" mờ ambient về 10% 2700K, bật accent RGB amber nhẹ và tắt đèn gương, tất cả cùng một chạm trong app.

Trong tòa nhà văn phòng mới 10 tầng tại Hà Nội, mỗi phòng họp (diện tích 40m2) lắp 2 LINE-5CV-CASAMBI: một profile TWxTW điều khiển 2 zone tunable white trần và đèn bảng trắng, một profile RGB+W điều khiển LED accent viền tường. Profile TWxTW cho phép zone trần cài 5000K để tập trung trong hội nghị và zone bảng trắng cài 6500K tối đa cho trình chiếu rõ nét, điều chỉnh độc lập không ảnh hưởng nhau. PWM 4000Hz đảm bảo không flicker khi quay video hội nghị ở 60fps.

Kết Luận

LINE-5CV-CASAMBI là dimmer LED đa năng nhất trong dòng sản phẩm Dalcnet cho hệ sinh thái Casambi, với 5 kênh, hỗ trợ 48VDC, PWM 4000Hz và 6 profiles đáp ứng mọi cấu hình LED thông dụng. Lựa chọn lý tưởng cho dự án muốn tối thiểu số lượng thiết bị, tối đa hóa tính năng, và đảm bảo chất lượng ánh sáng không flicker theo tiêu chuẩn quốc tế.

Để được tư vấn lựa chọn dimmer và thiết kế hệ thống chiếu sáng LED Casambi cho dự án của bạn, liên hệ: Hotline 0918.918.755 | Email: sales@knxstore.vn

Câu hỏi thường gặp

Về chức năng cơ bản tương tự nhưng có ba điểm khác biệt chính: LINE-5CV-CASAMBI có 5 kênh (CBU-PWM4-4-LR có 4 kênh), hỗ trợ điện áp 48VDC (CBU-PWM4-4-LR tối đa 24VDC), và dòng tổng cao hơn (12A so với 4A). PWM frequency của LINE-5CV-CASAMBI là 4000Hz, cao hơn đáng kể so với 400Hz của CBU-PWM4-4-LR, cho hiệu suất chống flicker tốt hơn theo tiêu chuẩn IEEE 1789-2015.

Không. LINE-5CV-CASAMBI có một terminal DC IN duy nhất, tất cả 5 kênh hoạt động ở cùng một điện áp. Nếu dự án cần phối hợp LED 24V và LED 48V, cần hai thiết bị riêng với hai nguồn riêng.

Khi bật, thiết bị không bật ngay về mức sáng đặt mà tăng dần từ 0 trong vài giây (soft start). Khi tắt, giảm dần về 0 trước khi ngắt điện (soft stop). Khoảng thời gian ramp có thể cấu hình trong Casambi app. Soft dimming tương tự áp dụng khi thay đổi giữa các mức sáng, tạo chuyển đổi mượt mà thay vì bật tắt đột ngột. Tính năng này kéo dài tuổi thọ LED do tránh xung điện lặp lại.

LINE-5CV-CASAMBI là lamp controlgear theo EN 61347, thiết kế để lắp trong tủ điện hoặc hộp nối dây được bảo vệ chống quá áp. Khác với CBU-PWM4-4-LR là UL Listed Open-Type có thể lắp ngoài hộp (theo NEC), LINE-5CV-CASAMBI theo tiêu chuẩn châu Âu yêu cầu bảo vệ bởi tủ điện. Lắp ngoài không đáp ứng tiêu chuẩn và vô hiệu hóa bảo hành.

Tổng dòng tất cả kênh không được vượt 12A và dòng mỗi kênh không vượt 5A. Để kiểm tra: đo dòng tiêu thụ mỗi dải LED strip ở mức sáng 100% (hoặc tra thông số W/m của nhà sản xuất). Cộng tất cả lại phải ≤ 12A. Nếu một kênh có LED strip dài với dòng > 5A, chia thành hai kênh song song (nối hai cặp dây LED vào hai terminal âm khác nhau, dương chung vào L).
