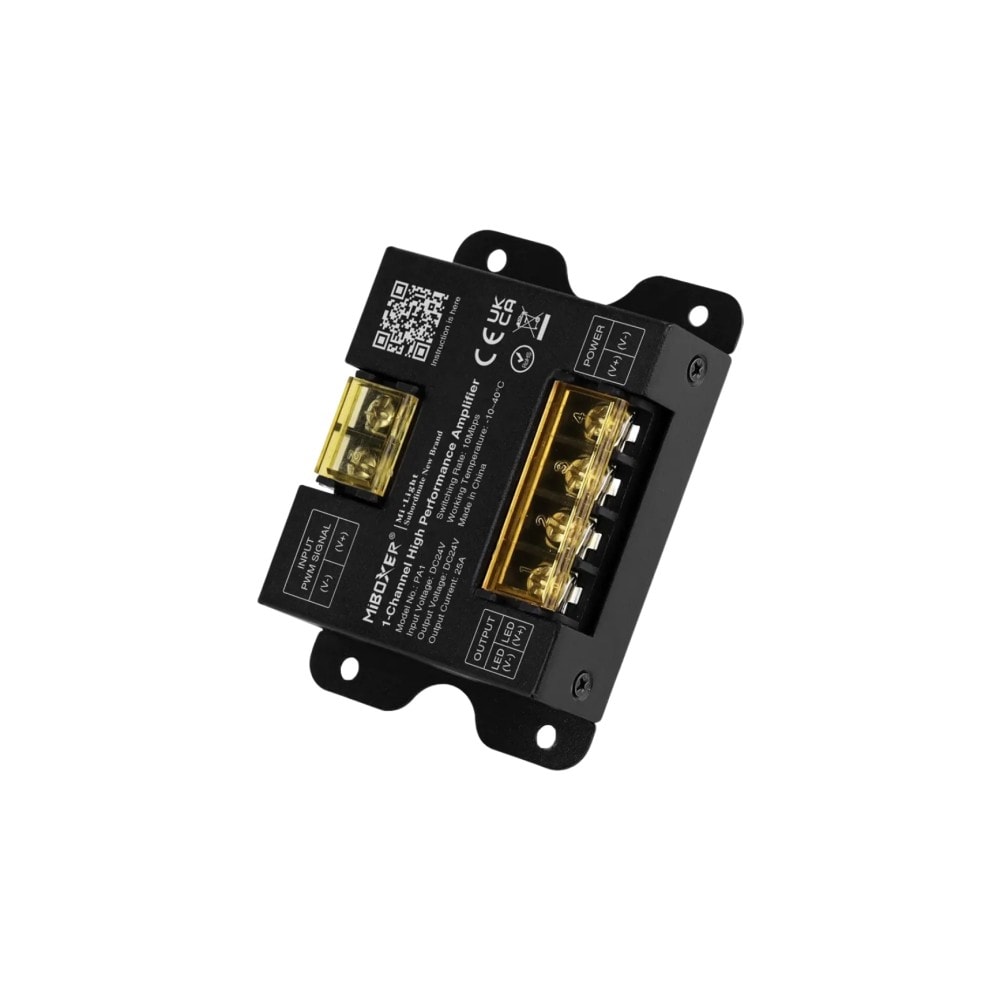

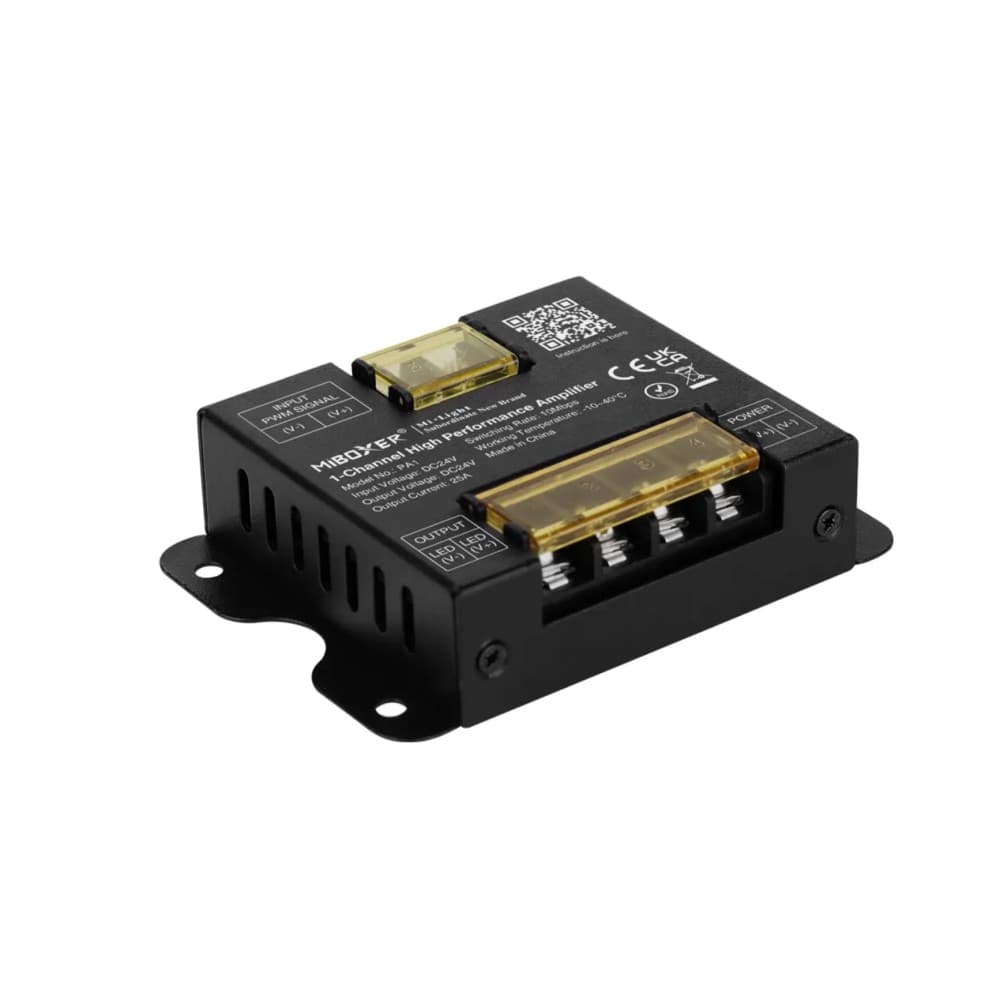

Tổng quan về bộ khuếch đại hiệu suất cao Mi-Light PA1
Bộ khuếch đại PA1 là thiết bị khuếch đại tín hiệu LED 1 kênh, giúp mở rộng số lượng đèn LED điều khiển mà vẫn duy trì đồng bộ hóa tín hiệu chính xác. Thiết bị sử dụng MOSFET dòng lớn để đảm bảo công suất đầu ra cao và cách ly quang tốc độ cao với tốc độ truyền lên đến 10Mbps, giúp giảm nhiễu và tăng độ tin cậy của hệ thống.
PA1 tương thích với tất cả các bộ điều khiển Mi-Light / MiBoxer và các bộ điều khiển LED PWM có trên thị trường, đảm bảo tính linh hoạt cao trong việc triển khai hệ thống chiếu sáng.
Tính năng nổi bật của PA1
- Hỗ trợ tất cả các bộ điều khiển Mi-Light và các bộ điều khiển LED PWM trên thị trường.
- Mở rộng công suất linh hoạt, khuếch đại tín hiệu điều khiển LED mà vẫn đảm bảo đồng bộ hoàn hảo với bộ điều khiển chính.
- Thiết bị sử dụng MOSFET chất lượng cao để đảm bảo công suất đầu ra mạnh mẽ, giúp tăng hiệu suất và độ bền.
- Thiết bị áp dụng công nghệ cách ly quang với tốc độ truyền tín hiệu lên đến 10Mbps, giúp giảm nhiễu và tăng độ chính xác của tín hiệu.
- Thiết kế cực dương chung (Common Anode), đảm bảo dễ dàng kết nối với nhiều hệ thống LED khác nhau.
- Hỗ trợ dải điện áp linh hoạt. Có thể hoạt động với nguồn DC 12V - 24V, phù hợp với nhiều ứng dụng chiếu sáng.
- Có lớp vỏ kim loại (PA1) hoặc nhựa PC cao cấp (PA4, PA5), giúp tản nhiệt tốt và nâng cao độ an toàn khi sử dụng.
- Hỗ trợ nhiều kiểu kết nối và có thể sử dụng cho hệ thống LED đơn sắc hoặc hệ thống LED nhiều kênh với công suất cao.
Sơ đồ đấu nối của PA1

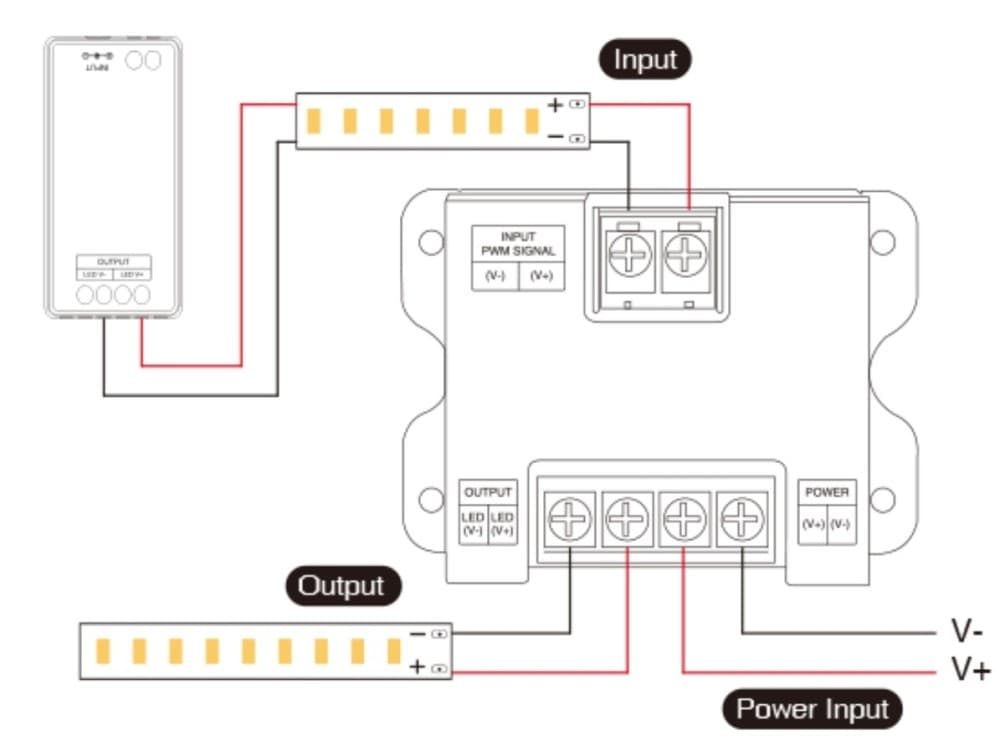

Phương pháp 1: Kết nối với bộ điều khiển LED đơn sắc để khuếch đại tín hiệu.

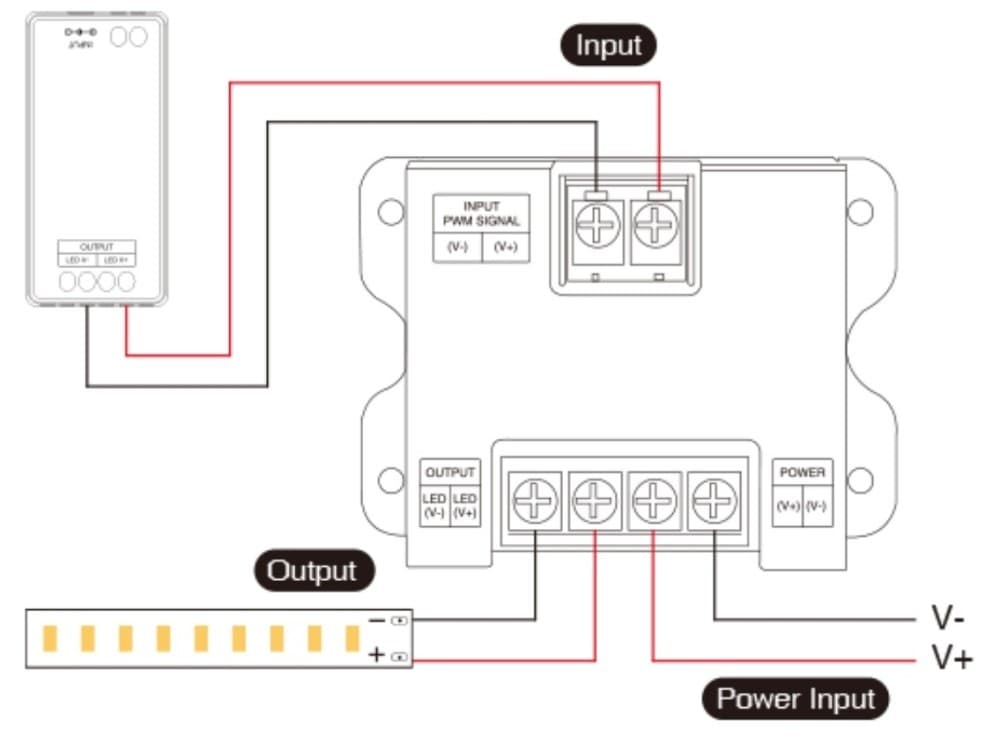

Phương pháp 2: Kết nối LED đơn sắc theo cực dương chung để đảm bảo tín hiệu ổn định.
