DALCNET DLB1248 LED Driver DALI DC 12-48V Cho Hệ Thống Chiếu Sáng Tích Hợp
Không phải hệ thống chiếu sáng nào cũng dùng nguồn AC. LED strip, LED panel DC, đèn nội thất chạy nguồn 24V hay 48V cần driver tương thích nguồn DC nhưng vẫn có thể điều khiển qua DALI. DLB1248 của DALCNET (Italy) giải quyết bài toán này: LED driver 1 kênh DALI hoặc DMX, nguồn vào DC 12-48V, kích thước compact 45x58x25mm.
DLB1248 là EASY-BUS LED driver tích hợp bus, fader, dimmer và driver trong một module nhỏ. Nguồn vào DC 10.8-52.8V (thực tế 12, 24, 48VDC). Điều khiển qua DALI (IEC 62386-207, DT6), DMX512+RDM, hoặc N.O. push button local. 16-bit PWM dimming 250Hz, range 0.1-100%.
DLB1248 trong hệ sinh thái DALI-2
DLB1248 là DALI control gear (DT6, LED modules) theo IEC 62386-207. Hoạt động trên DALI bus như bất kỳ driver DALI DT6 nào: nhận địa chỉ DALI, phản hồi lệnh dimming và scene từ DALI controller.\
Điểm khác biệt: nguồn vào là DC, không phải AC 230V như phần lớn DALI driver thông thường. Điều này quan trọng cho ứng dụng:
- LED strip và LED module chạy nguồn 12V/24V/48V DC
- Hệ thống có solar panel hoặc battery backup (DC bus)
- Chiếu sáng nội thất tích hợp vào furniture hay cabinet
Lưu ý về chuẩn: DLB1248 dùng IEC 62386-207 (DALI DT6), không ghi rõ DALI-2 certified trong datasheet 2018. Kiểm tra với DALCNET hoặc DALI Alliance database để xác nhận nếu cần DALI-2 certification cho dự án.
Constant Current và Constant Voltage chọn đúng cho tải
Constant Current (CC):
Dùng cho LED module chạy dòng cố định (LED chip rời, LED strip high-power). 4 mức dòng: 350mA, 500mA, 700mA, 950mA. Custom từ 150mA đến 950mA theo yêu cầu.
Output voltage tự điều chỉnh theo yêu cầu của LED module, từ Vin/4 đến Vin. Với nguồn 24V, output voltage từ 6V đến 24V. Quan trọng: với CC mode, voltage của LED module (Vf) phải thấp hơn nguồn ít nhất 5V.
Constant Voltage (CV):
Dùng cho LED strip 12V/24V/48V. Output = Input voltage. Max 8A (7.5A @20°C, 6.5A @40°C). Phù hợp khi cần dim toàn bộ LED strip mà không cần constant current riêng từng đoạn.
Công suất CV @24V: max 156W. @48V: max 312W. Đủ cho LED strip chiều dài lớn.

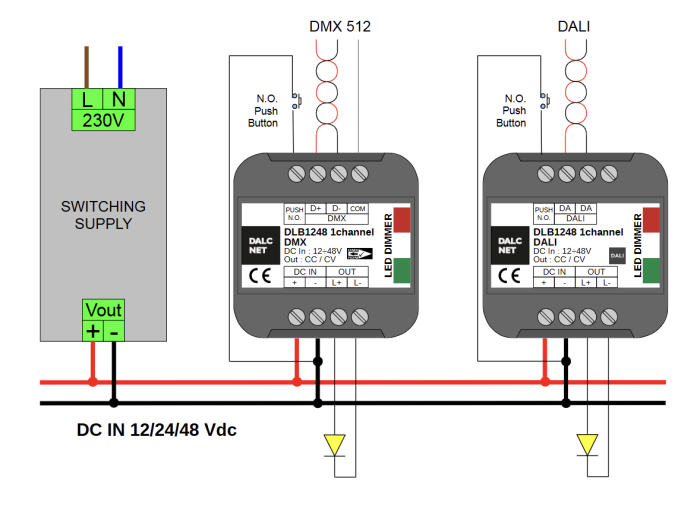

Phương thức điều khiển DALI, Push Button
DALI (variant -DALI):
IEC 62386-101, 102, 207 (DT6). 1 địa chỉ DALI, dimming value 0-254. Addressing: simplified method (1 ballast at a time) hoặc random address allocation. Khi mất DALI signal, chuyển về local push button.
Local Push Button (N.O.):
- Click: ON/OFF
- Double-click: maximum intensity
- Hold từ OFF: turn ON at 1% (Nightly Time), sau đó dim up/down
- Hold từ ON: dim up/down
Push button và BUS có thể dùng song song. BUS ưu tiên khi có tín hiệu. Khi mất BUS signal, control về push button nếu nhấn nút.
Bảo vệ tích hợp
DLB1248 có 7 lớp bảo vệ: OTP (nhiệt độ cao), OVP, UVP, RVP, IFP (control logic only), SCP (ngắn mạch output), OCP, CLP. Hiệu suất điển hình >95%.
Lưu ý an toàn quan trọng:
- Bắt buộc dùng SELV power supply có short circuit protection và current limiting
- Lắp trong tủ điện bảo vệ overvoltage
- Tách biệt hoàn toàn 230V AC với mạch SELV/DC
- Chỉ lắp dọc hoặc nằm ngang cover-up, KHÔNG lắp ngược (bottom-up)
- Dây LED output max 10m
Kết luận

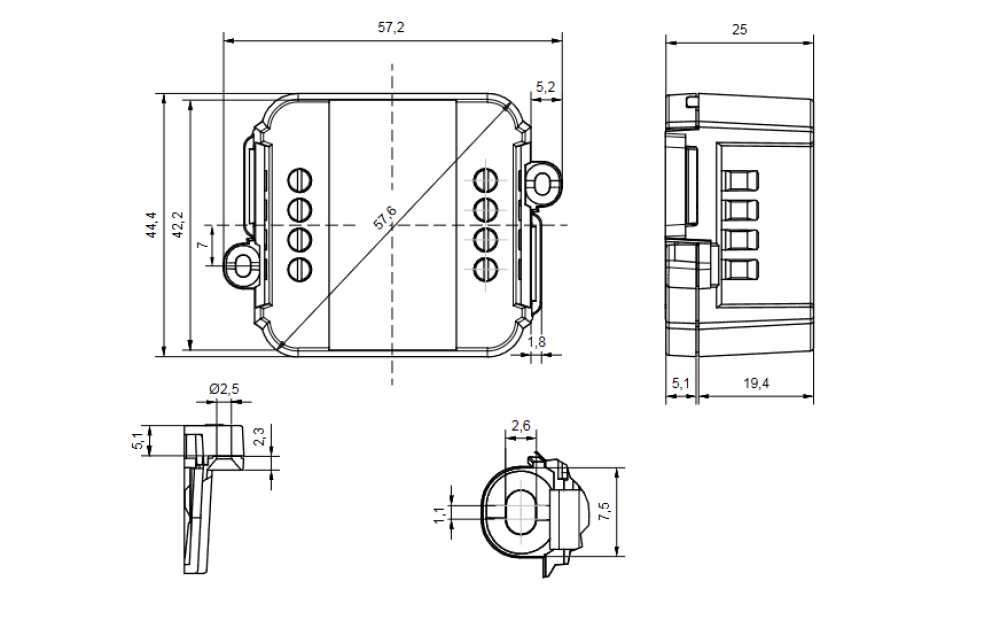

DLB1248 lấp đầy khoảng trống thị trường: DALI driver cho hệ thống chiếu sáng DC 12-48V. Phù hợp nhất cho LED strip, LED module DC cần dimming DALI trong hệ thống có cả bus DALI và nguồn DC. Made in Italy, 100% functional test, 5 năm bảo hành. Kích thước 45x58x25mm cho phép lắp nhiều module sát nhau trong không gian tủ điện hạn chế. KNXStore phân phối DLB1248 dòng DALI và tư vấn tích hợp vào hệ thống chiếu sáng DC.
