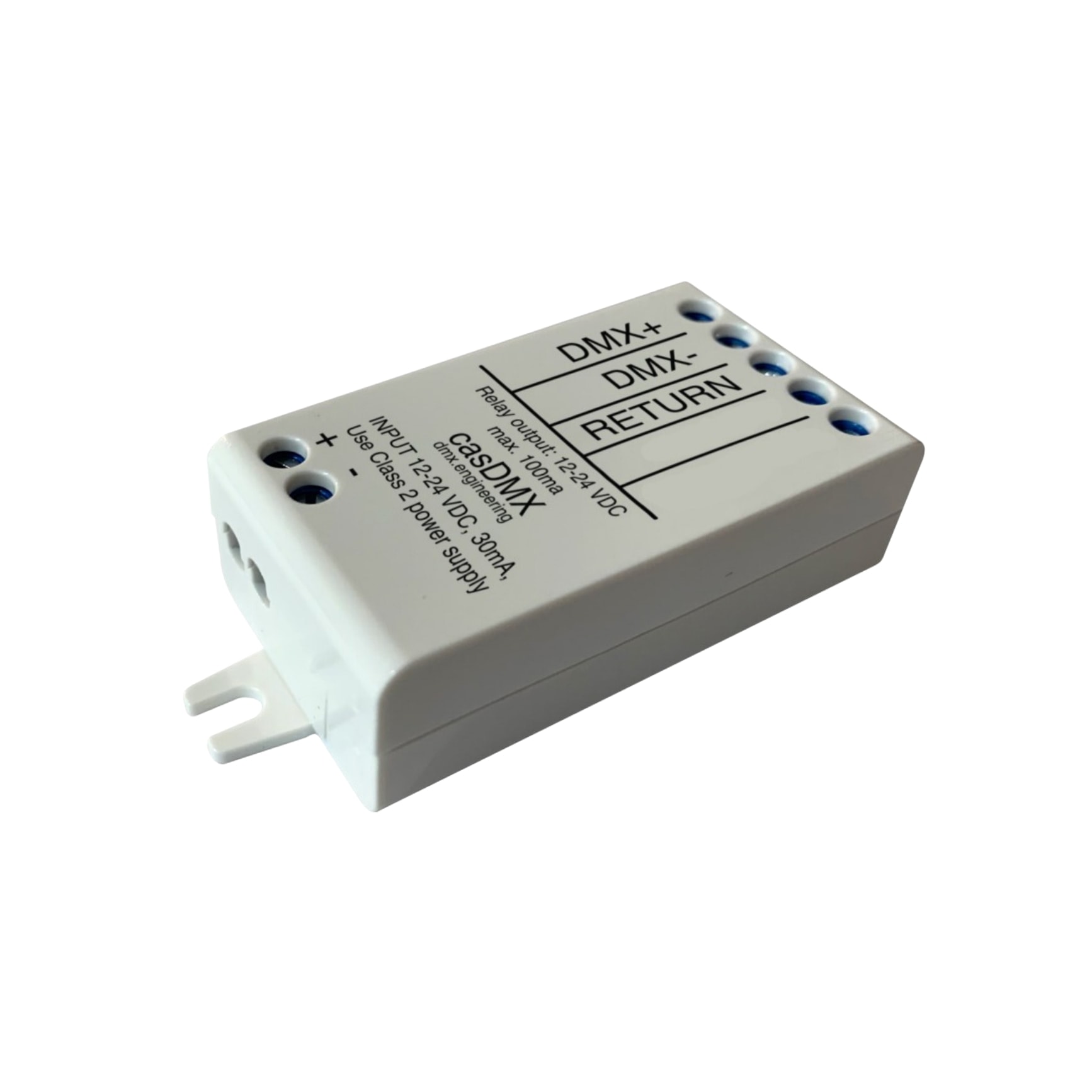

Tổng quan về bộ điều khiển DMX đa kênh với radio tầm xa casDMX

casDMX là bộ điều khiển cường độ sáng DMX-512 tiên tiến với 12 kênh, tích hợp Bluetooth và tương thích hoàn toàn với hệ thống chiếu sáng Casambi, cung cấp khả năng điều khiển tối ưu cho các thiết bị chiếu sáng hỗ trợ giao thức DMX. Với đầu vào điện áp 12-24 VDC (Class 2) và kết nối DMX-512 không cách ly, casDMX lý tưởng để điều khiển toàn bộ một vũ trụ DMX.

Tính năng vượt trội của casDMX

  • Điều khiển linh hoạt và tùy chỉnh kênh: casDMX hỗ trợ nhiều cấu hình kênh Casambi khác nhau, bao gồm RGBW 4 kênh, 8 kênh, và 12 kênh trong chế độ Evolution, cho phép người dùng tùy chỉnh từ ứng dụng Casambi để điều khiển chiếu sáng linh hoạt.
  • Ứng dụng lý tưởng cho RGBW và trắng tinh chỉnh (TW): casDMX là lựa chọn hoàn hảo cho các ứng dụng chiếu sáng RGBW và TW, cho phép cấu hình linh hoạt với nhiều hồ sơ Casambi, cùng với các widget màu và thanh trượt điều chỉnh cường độ sáng theo nhu cầu.
  • Tích hợp liền mạch với mạng lưới Casambi: casDMX có thể hoạt động trong hệ thống mạng lưới Casambi thông minh lên đến 250 đơn vị, mở rộng phạm vi và tăng cường độ ổn định cho mạng chiếu sáng thông minh.

Hướng dẫn lắp đặt và cấu hình casDMX

  • Kết nối nguồn: casDMX yêu cầu nguồn điện 12-24 VDC (Class 2) và phải kết nối đúng cực tính để tránh hỏng hóc. Thiết bị hỗ trợ kết nối DMX+, DMX- và dây tiếp đất, đảm bảo kết nối đúng thứ tự để đạt hiệu suất tối ưu.
  • Lắp đặt và bảo vệ rơ le: casDMX không nên lắp trong hộp kim loại vì kim loại có thể làm giảm tín hiệu vô tuyến. Để bảo vệ thiết bị khỏi xung điện áp, sử dụng diode flyback khi kết nối rơ le.
  • Thông số kỹ thuật: Thiết bị loại mở, được chứng nhận ETL, yêu cầu nguồn Class 2 tối đa 100 VA, với kích thước 72,6 x 30,0 x 18,0 mm (2,2 x 1,2 x 0,7 inch) và trọng lượng 23 g (0,8 oz).

Sơ đồ kết nối và thông số thiết bị

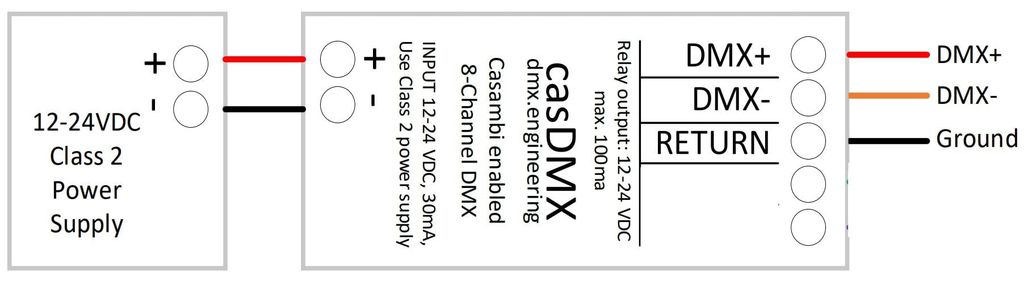

casDMX-1

* Rơ le phải được bảo vệ chống lại các xung điện áp cảm ứng, tức là phải có diode flyback. Không kết nối rơ le PCB thông thường mà không có diode.

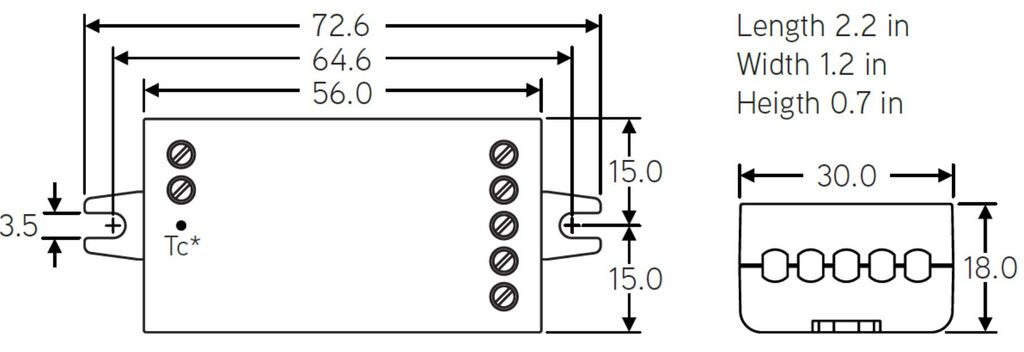

casDMX-2

Kích thước tính bằng mm. * Điểm Tc nằm ở mặt dưới.

Chi tiết về phạm vi và mạng lưới Casambi

Phạm vi hoạt động của casDMX phụ thuộc vào môi trường và vật liệu xung quanh, có thể đạt 200 ft ngoài trời và giảm xuống khi đặt trong không gian kim loại. Casambi sử dụng công nghệ mạng lưới, trong đó mỗi thiết bị casDMX hoạt động như một bộ lặp, giúp mở rộng phạm vi và tăng tính ổn định cho hệ thống chiếu sáng.
