JINK T60-4 STAR: công tắc Matter 4 phím với LED báo trạng thái relay
T60-4 STAR là công tắc thông minh 4 phím Matter over Thread của JINK, kết nối trực tiếp với Apple Home, Google Home, Amazon Alexa, Samsung SmartThings và Home Assistant mà không cần gateway riêng.
Điểm phân biệt rõ nhất so với toàn bộ dòng S1: T60-4 STAR có texture diamond facet 3D trên mặt panel và LED báo trạng thái trên từng phím. Khi relay bật, cả số (One/Two/Three/Four) lẫn mũi tên trên phím đó sáng cùng lúc; relay tắt thì tắt hoàn toàn.
Về kỹ thuật: 4 relay hoàn toàn độc lập, mỗi phím một kênh tải riêng, cơ chế relay và scene giống hệt dòng S1-04.

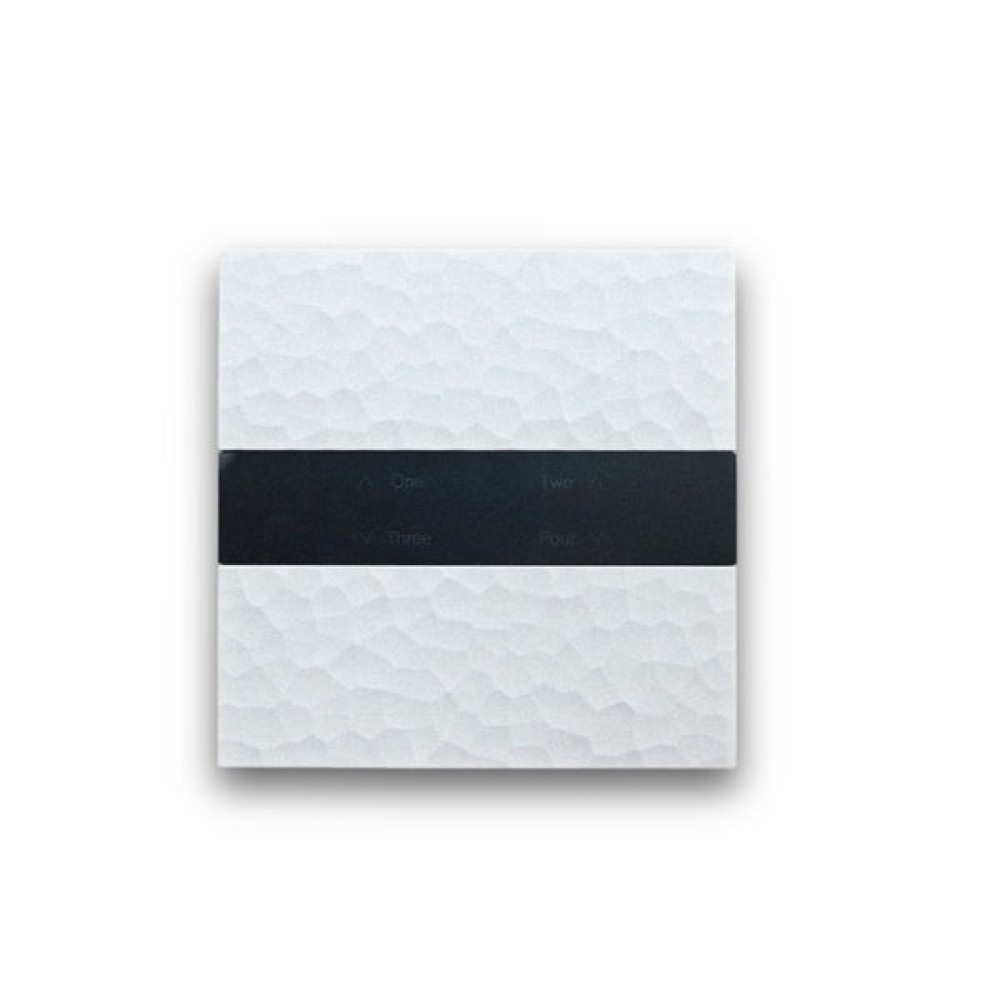

Thiết kế panel Star Diamond: texture đa giác lồi và dải đen ngang giữa
T60-4 STAR dùng panel vuông 86x86mm, lắp vừa đế âm tường chuẩn phổ biến tại Việt Nam. Mặt trước được thiết kế theo ba vùng rõ ràng.
Hai vùng trên và dưới phủ texture diamond facet, tức bề mặt phủ các đa giác lồi kích thước nhỏ xếp khít nhau, tạo hiệu ứng bắt sáng theo nhiều góc độ khác nhau. Đây là điểm nhận dạng chính của dòng Star Diamond, trông giống bề mặt đá quý hoặc kim loại dập nổi.

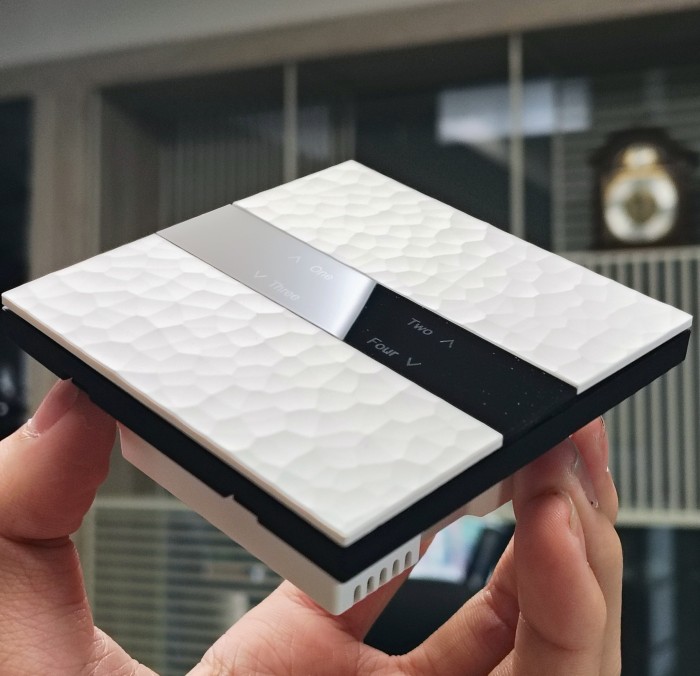

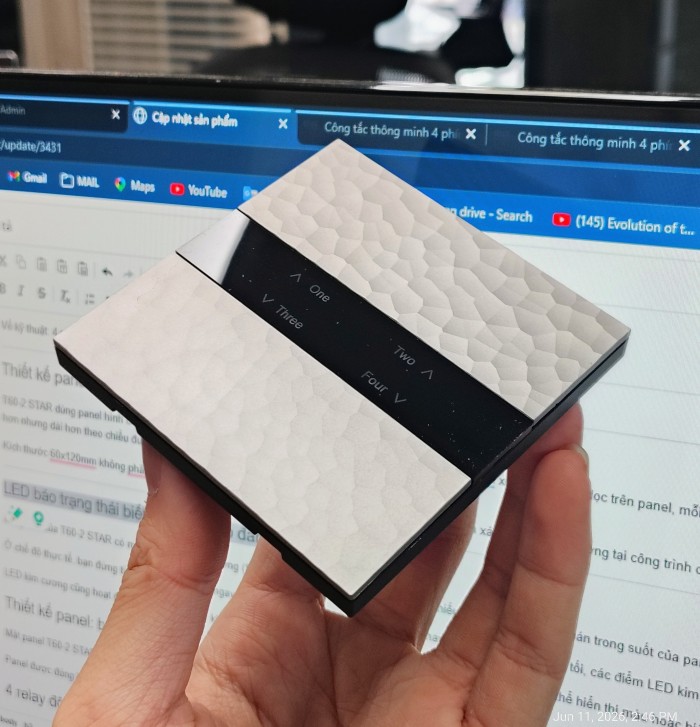

Ở giữa là một dải đen bóng chạy ngang qua panel, nơi đặt 4 phím bố cục 2x2: hàng trên có One (trái) và Two (phải), hàng dưới có Three (trái) và Four (phải). Chữ số và mũi tên được khắc trắng trên nền đen, chiếu sáng xuyên qua khi relay tương ứng đang bật.
Không có ốc vít nhìn thấy từ bên ngoài. Khung ngoài màu đen bóng bo góc nhẹ.
LED báo trạng thái: số và mũi tên sáng cùng lúc khi relay bật
T60-4 STAR có 4 LED riêng biệt tương ứng 4 phím One/Two/Three/Four. Khi relay của phím nào đang bật, toàn bộ ký tự trên phím đó sáng xuyên qua dải đen: cả chữ số (One, Two, Three, Four) lẫn mũi tên (∧∨) cùng sáng. Relay tắt thì toàn bộ tắt. Bốn LED hoạt động hoàn toàn độc lập.
Mũi tên trên phím là thiết kế đồ họa, không phải chức năng rocker. Chúng sáng cùng lúc với số để tạo hiệu ứng thị giác đồng nhất trên dải đen, không có ý nghĩa lên/xuống về chức năng.
Trong thực tế: đứng từ xa vẫn nhìn thấy ngay phím nào đang bật. Trong phòng tối, 4 điểm sáng trên dải đen cũng là chỉ dấu vị trí công tắc.

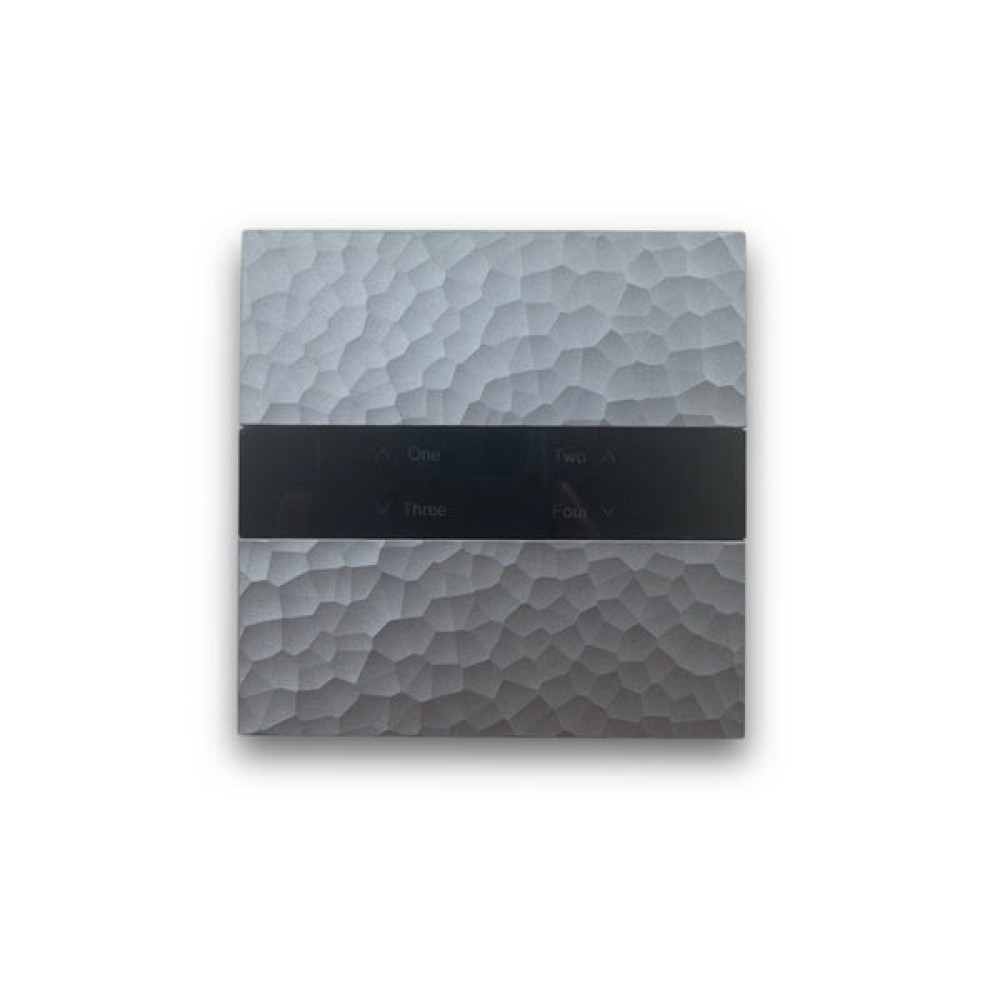

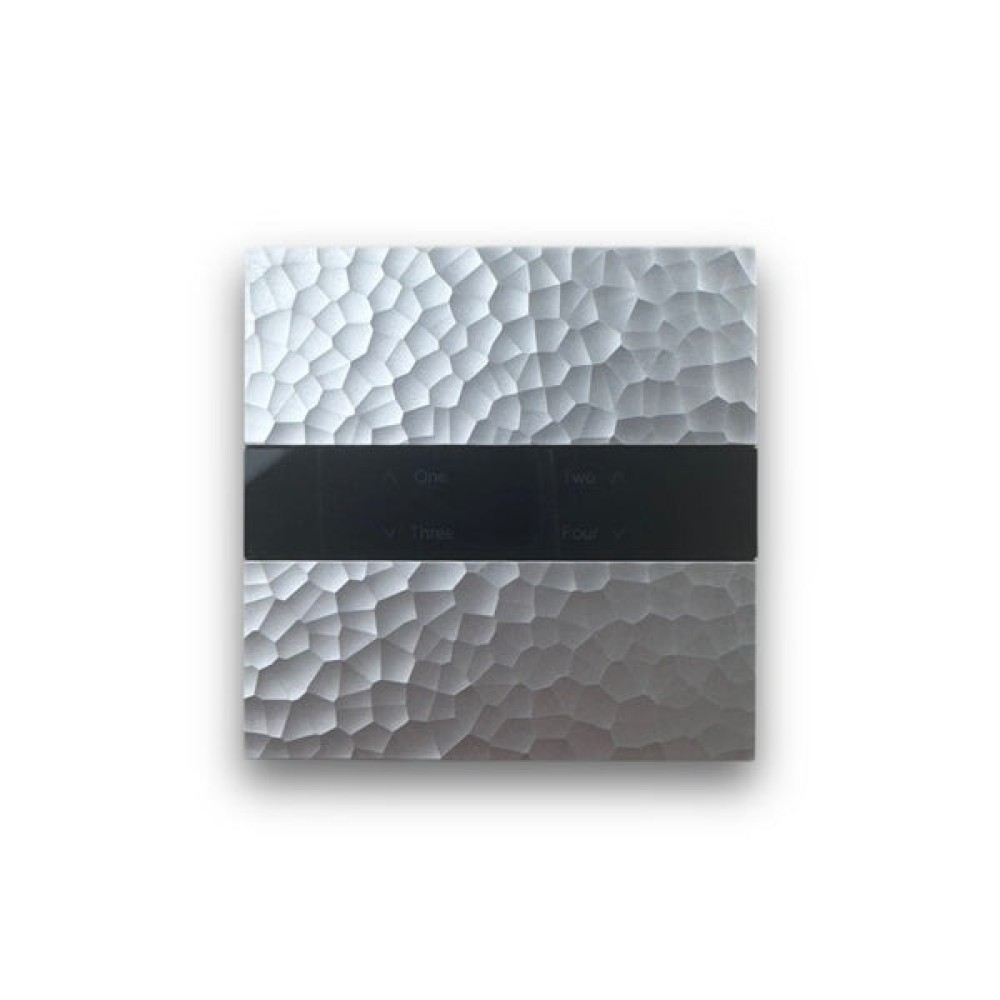

Texture diamond facet: bắt sáng theo nhiều góc
Hai vùng trên và dưới dải đen của T60-4 STAR phủ texture diamond facet, tức các đa giác lồi nhỏ xếp khít tạo bề mặt có chiều sâu. Tùy góc nhìn và nguồn sáng, bề mặt này cho hiệu ứng sáng tối khác nhau, trông giống bề mặt đá quý được mài cạnh hoặc kim loại dập nổi.
Đây là điểm tạo nên sự khác biệt thị giác lớn nhất so với dòng S1 cùng kích thước 86x86mm: S1-04 dùng bề mặt phẳng (kính hoặc nhôm), T60-4 STAR dùng texture 3D có chiều sâu. Phù hợp không gian muốn công tắc là điểm nhấn trang trí thay vì ẩn vào tường.
4 relay độc lập và chế độ scene theo từng phím
Mặc định khi lắp xong, 4 phím hoạt động như 4 relay riêng biệt: nhấn là toggle bật/tắt tải tương ứng. Khi muốn một phím chuyển sang gọi cảnh thay vì điều khiển tải, nhấn phím đó 10 lần liên tiếp. Relay của phím đó bị vô hiệu, phím chuyển sang chế độ scene và mở ra 3 trigger để gán:
- Nhấn ngắn: cảnh thứ nhất
- Nhấn đúp: cảnh thứ hai
- Nhấn giữ: cảnh thứ ba
Muốn đưa phím về relay, giữ phím đó hơn 5 giây để reset. Toàn bộ thao tác thực hiện trực tiếp trên thiết bị, không cần mở app.
Điểm thực tế cần biết: khi chuyển sang scene, tải gán cho phím đó nằm nguyên ở trạng thái hiện tại. Nên chuyển chế độ khi tải đang tắt.
Kết nối Thread và Matter
T60-4 STAR kết nối qua Matter over Thread, không cần hub riêng của JINK. Cần có Border Router trong mạng nhà, Apple TV 4K, HomePod mini hoặc Google Nest Hub thế hệ 2 đều tích hợp sẵn. Độ trễ Thread thường dưới 50ms, xử lý cục bộ trong mạng nội bộ, hoạt động bình thường khi mất internet.

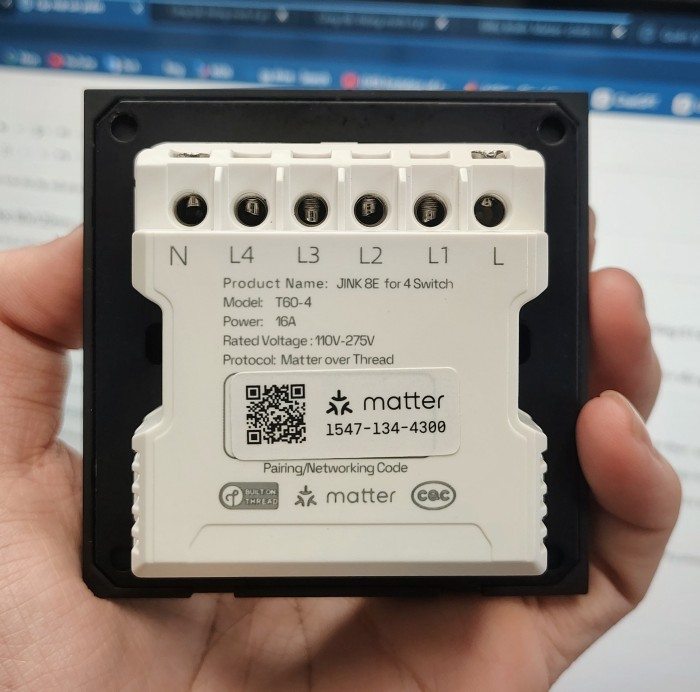

T60-4 STAR cần dây trung tính (Neutral wire) tại đế công tắc. Nhà thi công sau 2015 thường có sẵn; nhà cũ cần kiểm tra trước khi đặt hàng.
Ứng dụng thực tế T60-4 STAR
Phòng ngủ. Phím 1 đèn trần, phím 2 đèn đầu giường, phím 3 quạt, phím 4 chuyển sang scene để nhấn giữ gọi cảnh Ngủ tắt tất cả đèn cùng lúc. LED cho biết phím nào đang bật ngay từ khi bước vào phòng.
Hành lang hoặc lối vào tối. LED trên mỗi phím sáng trong bóng tối giúp xác định vị trí công tắc ngay lập tức. Phím 1 đèn hành lang, phím 2 đèn sân, phím 3 đèn cầu thang, phím 4 chuyển sang scene gọi cảnh Ra ngoài tắt toàn bộ đèn.
Không gian muốn điểm nhấn trang trí. Panel bán trong suốt với LED từ bên trong tạo hiệu ứng khác hẳn công tắc thông thường. Phù hợp phòng khách, phòng ăn hoặc bất kỳ không gian nào muốn công tắc là một điểm nhấn thay vì chỉ là thiết bị chức năng.
