Màn hình cảm ứng KNX Matter 4 inch 1Home Touch

1Home Touch Là Gì Và Cần Server Nào Để Chạy

1Home Touch là màn hình cảm ứng 4 inch, 86 x 86 x 35 mm, gắn vào hộp đế tường và hoạt động như phần mở rộng của một server 1Home. Thiết bị không chạy độc lập.

Touch làm việc với 3 server trong danh mục 1Home: Server KNX Pro, Server CH và Voice & Visu. Thiết bị kết nối với server và dùng được các chức năng của server qua một giao diện thiết kế riêng, điều khiển thiết bị KNX, thiết bị Matter, hoặc cả hai. Giao diện dùng chung kiểu hiển thị và thao tác với 1Home Mobile App nên người dùng không phải học hai cách điều khiển. Nếu bạn chưa rõ vai trò của server trong chuỗi KNX sang Matter, xem KNX Matter bridge là gì.

Công Dụng: Scene, Nhạc, Intercom Và Cử Chỉ

Touch có 4 nhóm công dụng chính trong nhà: chạy scene, phát nhạc, intercom SIP và điều khiển bằng cử chỉ. Cả 4 đều chạy trên cùng màn hình 4 inch.

Chạy Scene Ngay Trên Panel

Toàn bộ 1Home Scenes hiển thị trên Touch, ví dụ Dinner mode, Cinema time, Goodnight. Người dùng bật scene ngay trên panel thay vì mở app.

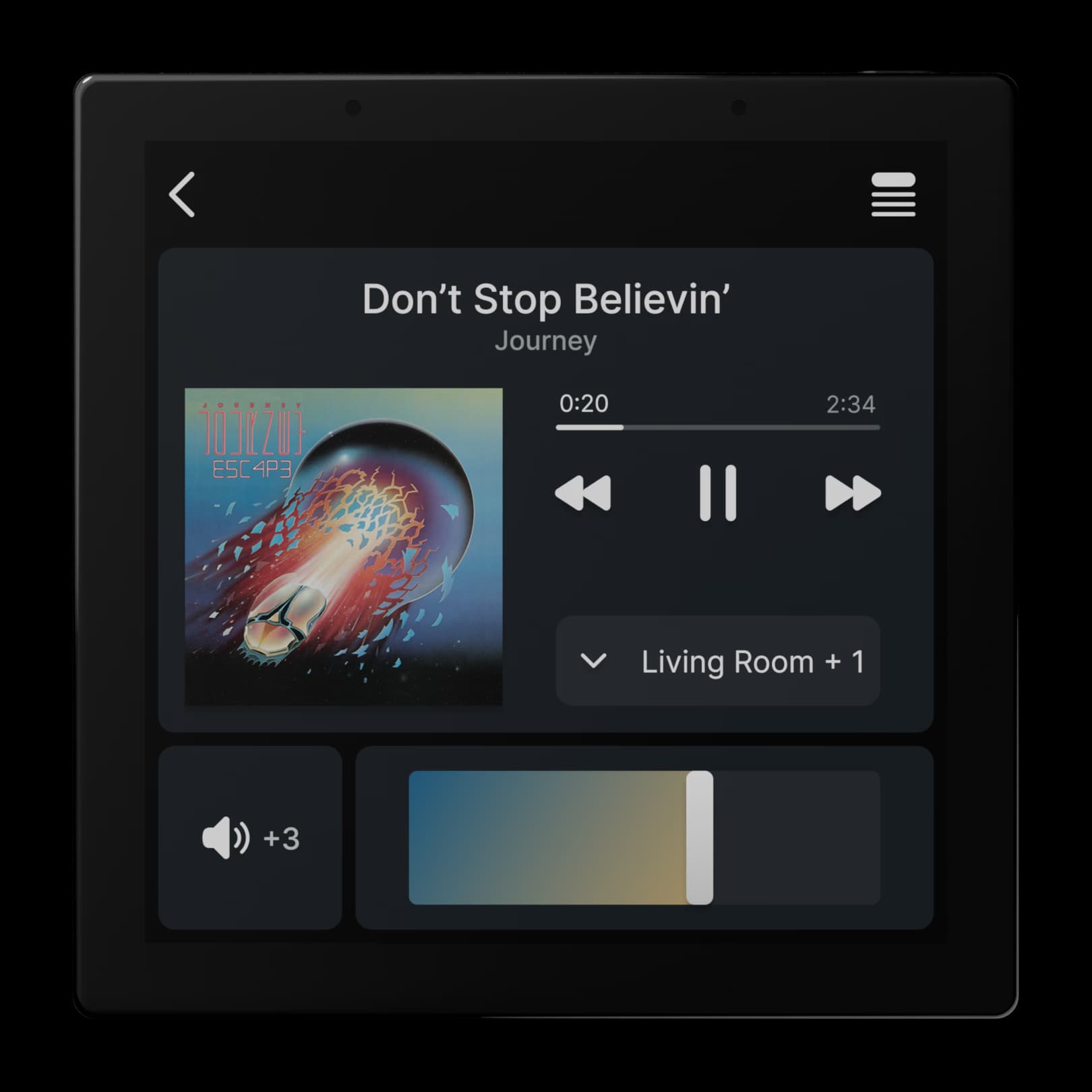

Phát Nhạc Theo Playlist

Touch phát nhạc theo playlist có sẵn, ví dụ Morning Vibes, Dinner Essentials, Party Bangers, ngay trên màn hình mà không cần mở điện thoại.

Intercom SIP Và Gọi Giữa Các Phòng

Touch nhận cuộc gọi SIP intercom từ bất kỳ phòng nào, nói chuyện với khách ở cửa qua micro và loa tích hợp. Giữa các panel 1Home Touch, intercom SIP cho phép liên lạc tức thời, ví dụ gọi con xuống ăn cơm hoặc kiểm tra phòng khác chỉ với một chạm. Micro chỉ hoạt động khi dùng intercom, thời gian còn lại luôn tắt.

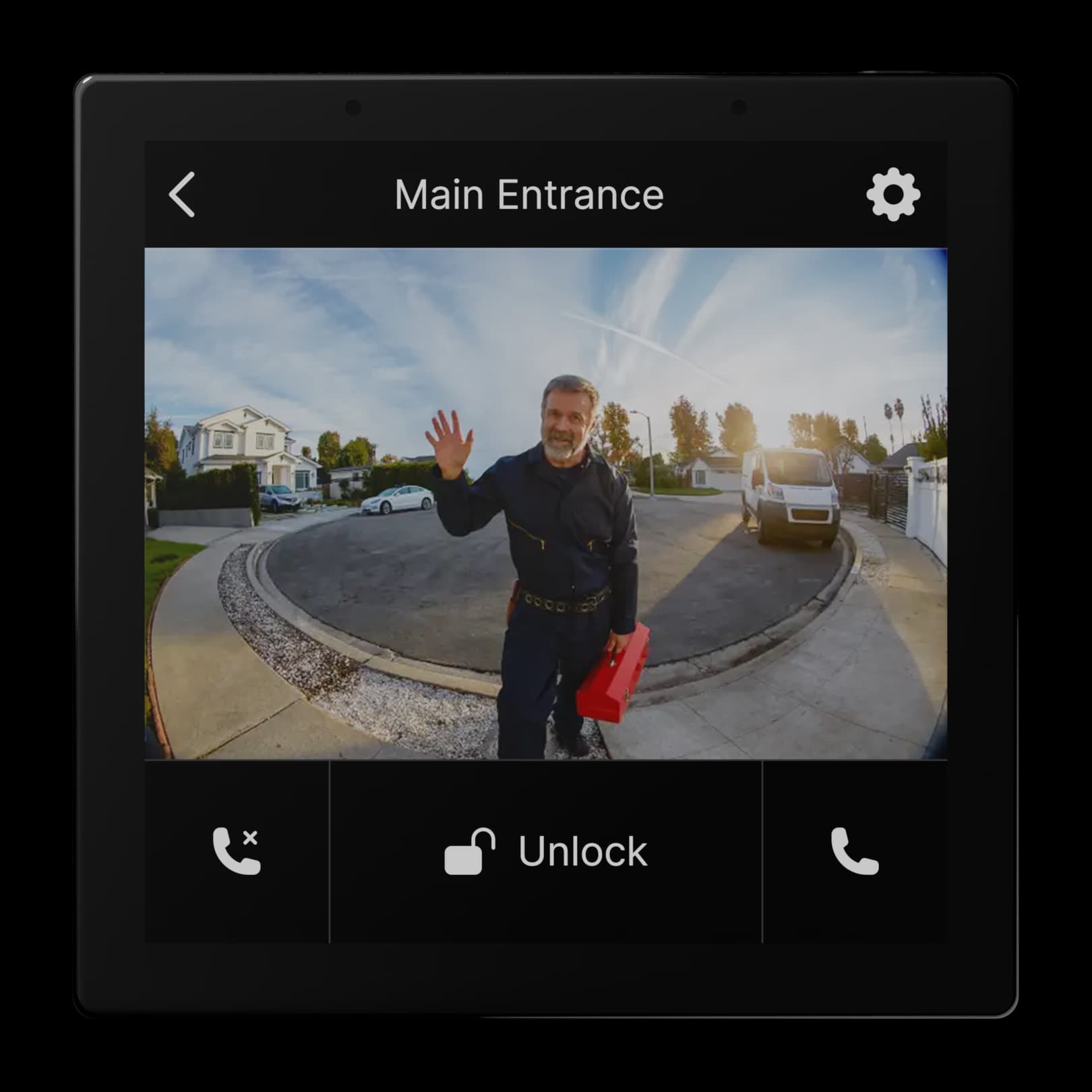

Kết hợp với chuông cửa SIP, Touch trở thành màn hình trả lời cửa trong từng phòng.

Cảm Biến Tiệm Cận Và Cử Chỉ

Cảm biến tiệm cận gắn với 3 hành vi: màn hình bật khi có người đến gần, tắt hoàn toàn hoặc hiện screen saver tùy chỉnh khi không có ai, và vẫy tay để bật tắt cả phòng hay kích hoạt scene mà không chạm màn hình. Màn hình chỉ sáng khi cần nên không gây chói trong phòng ngủ hay phòng xem phim.

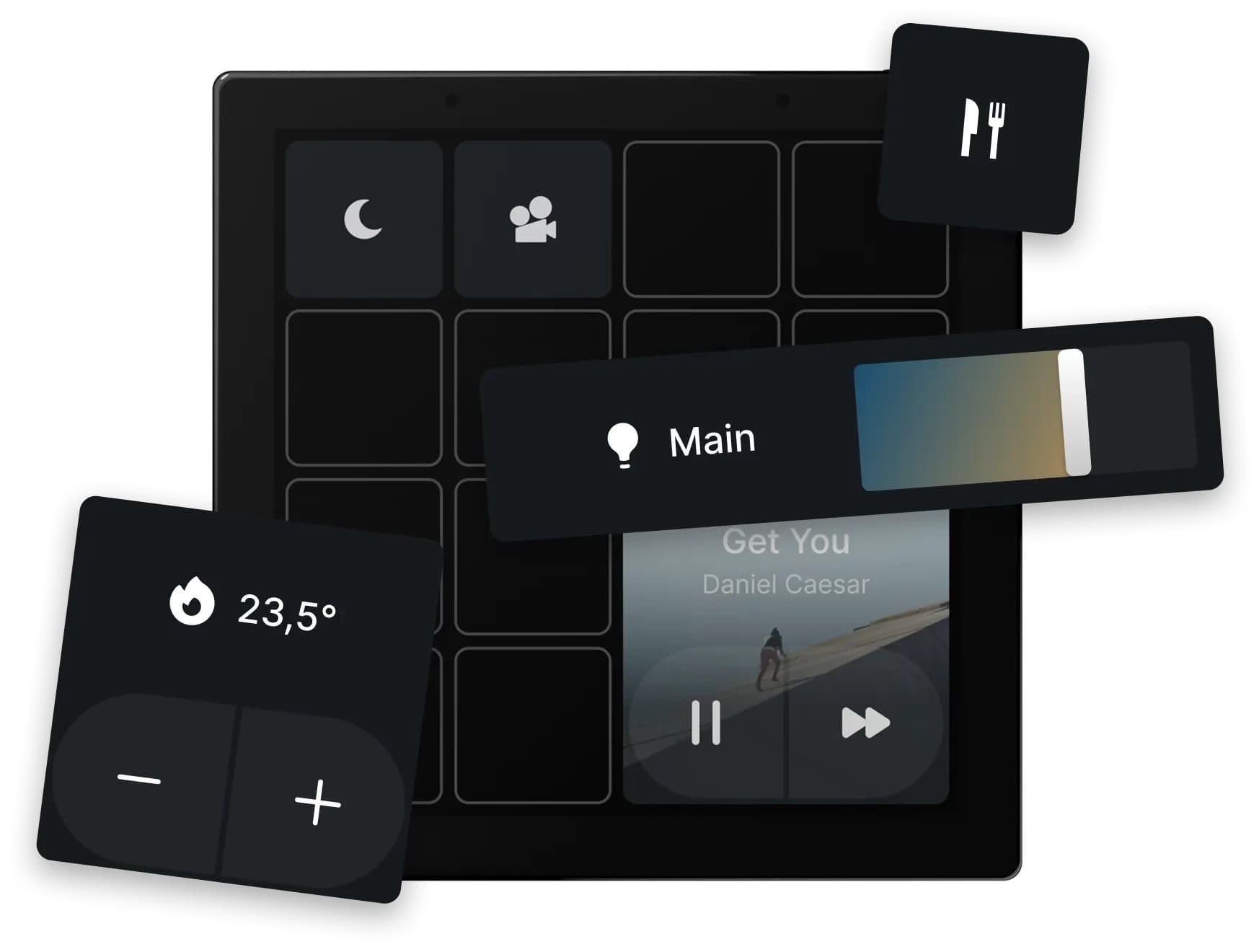

Giao Diện: Auto-Layout Builder, 4 Chế Độ Và 4 Theme

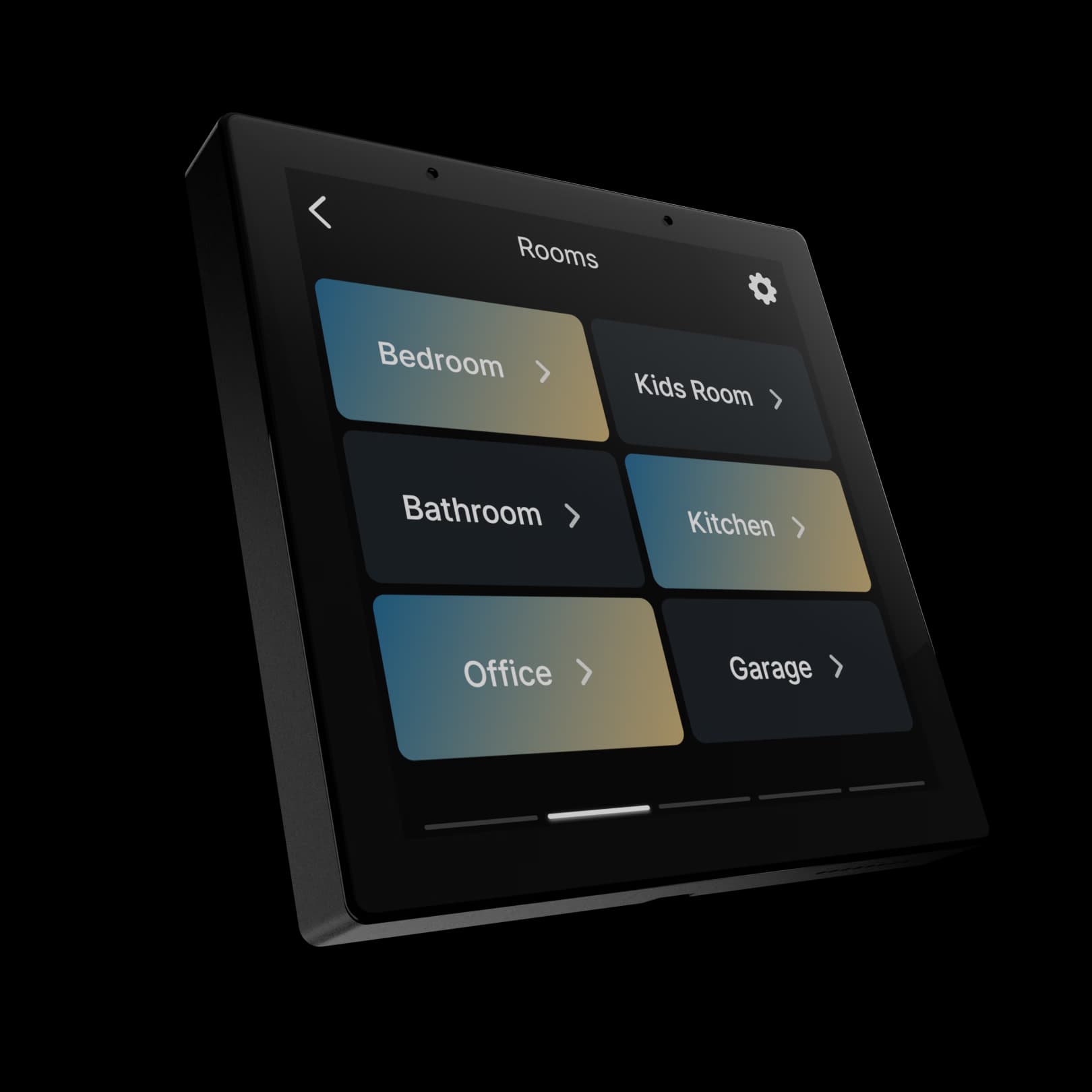

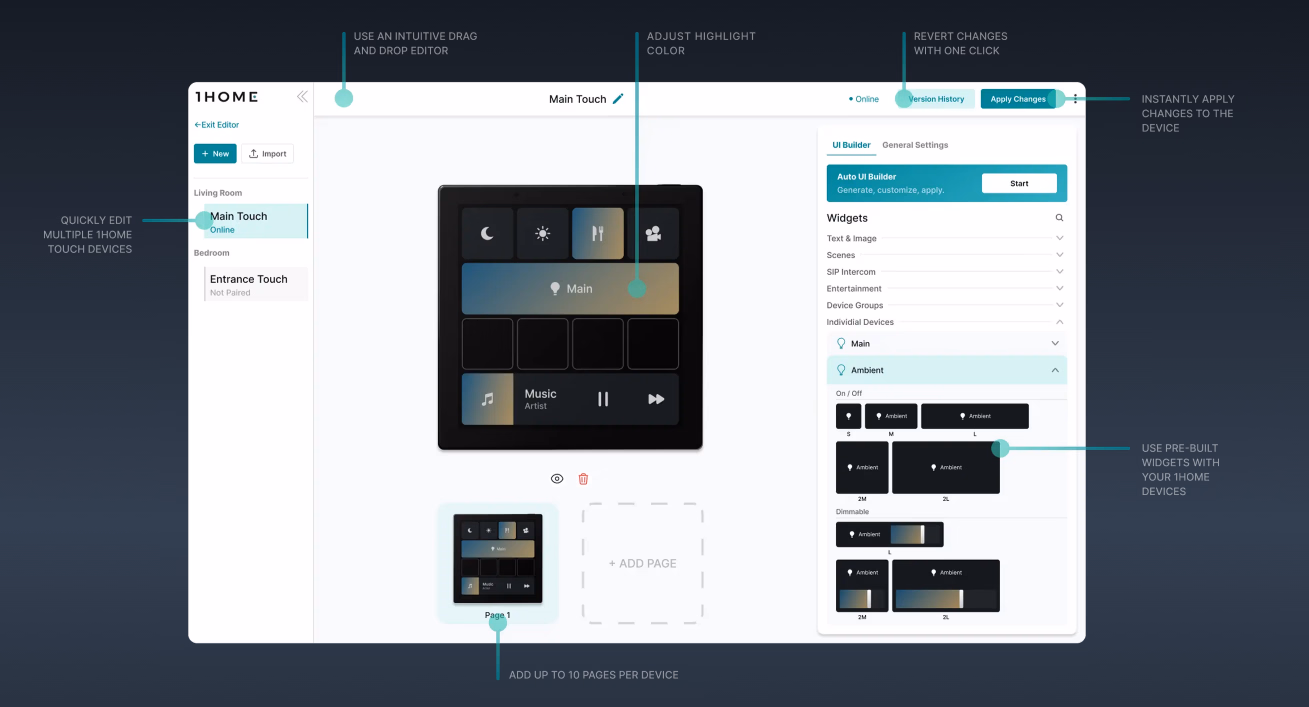

Auto-Layout Builder lấy cấu hình thiết bị có sẵn trong 1Home Dashboard và tự tạo màn hình điều khiển cho từng phòng, bỏ qua bước dựng giao diện thủ công. Bạn chỉ cần chỉnh chi tiết. Trình chỉnh kéo thả nằm trong dashboard của server, không phải trên chính màn hình. Thời gian dựng giao diện giảm từ vài giờ xuống vài giây.

Có 4 chế độ bố cục:

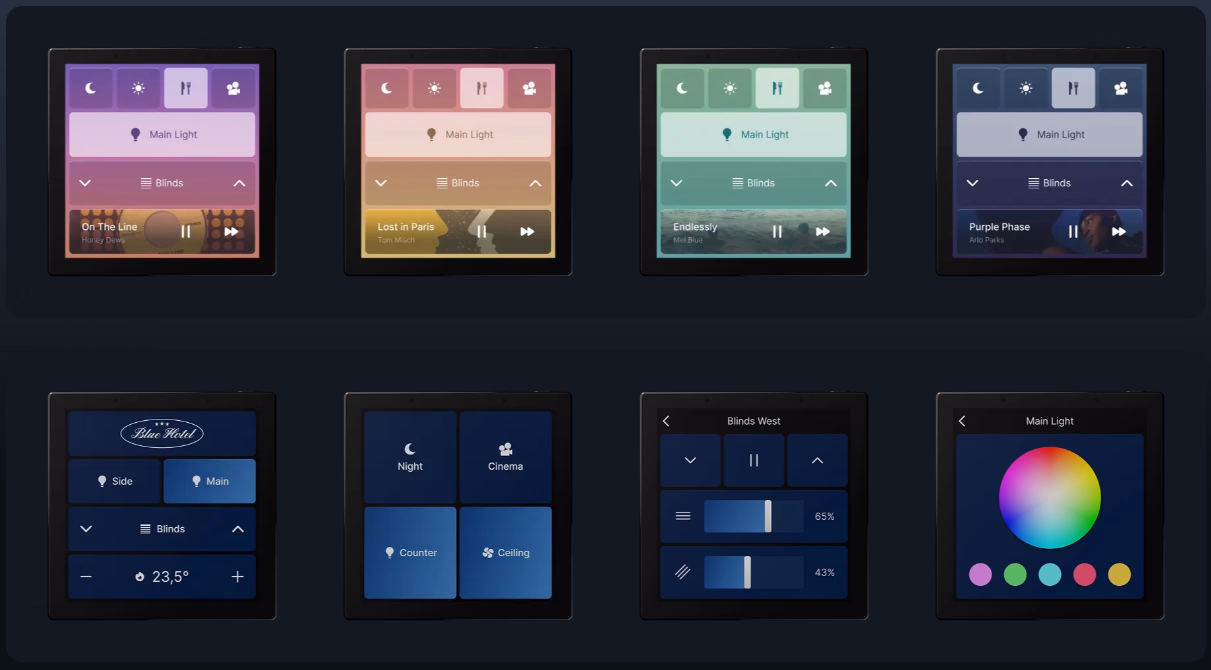

Bạn đổi được kích thước ô thiết bị, bố cục, màu highlight và theme. 4 theme Glass, Minimalist, Analogue, Modern giúp panel hợp với từng phong cách kiến trúc, và bạn phối màu với nội thất bằng bộ màu preset hoặc màu tự tạo.

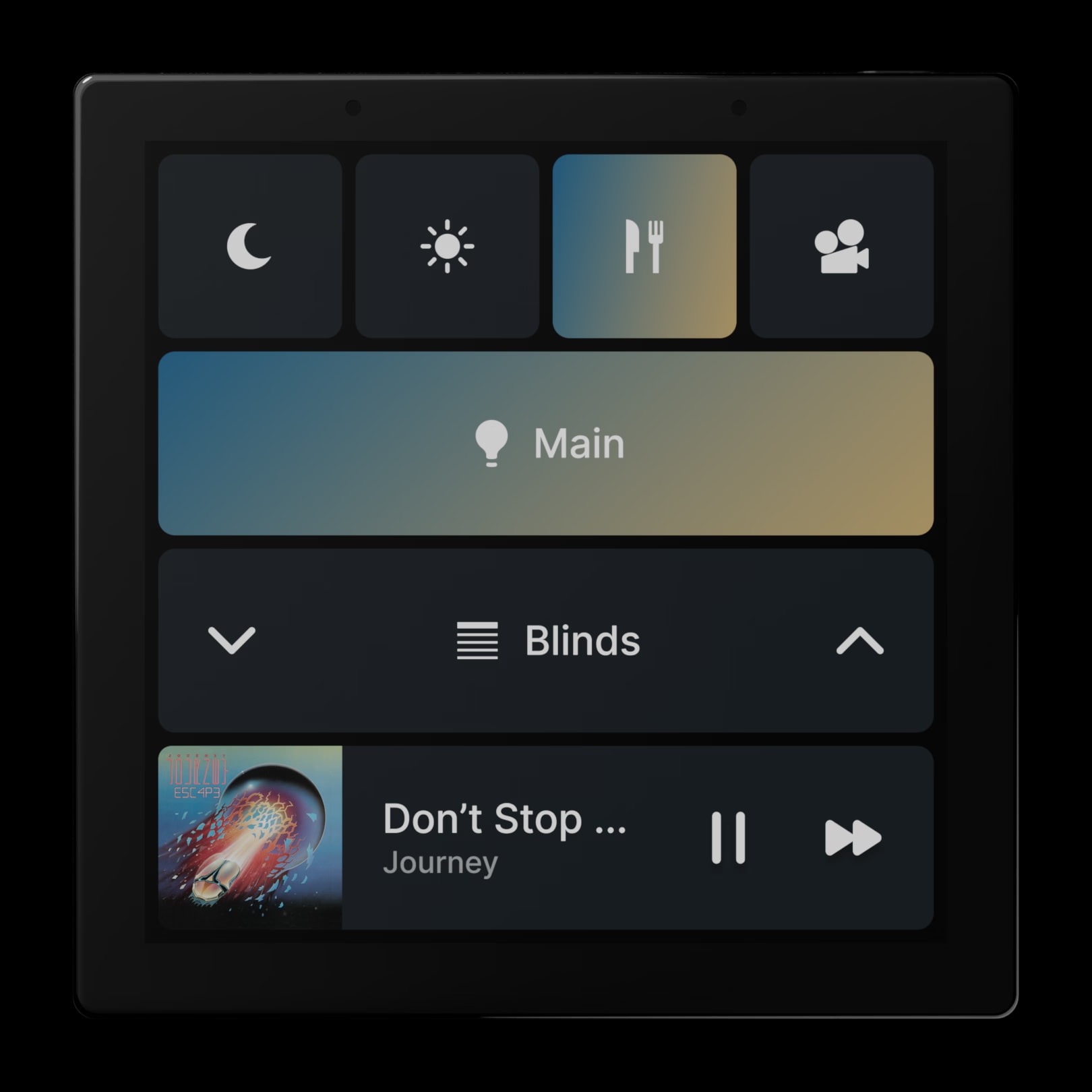

Bố cục mặc định dạng tile: hàng 4 ô scene, ô đèn "Main", ô rèm "Blinds" có nút lên xuống và thanh phát nhạc.

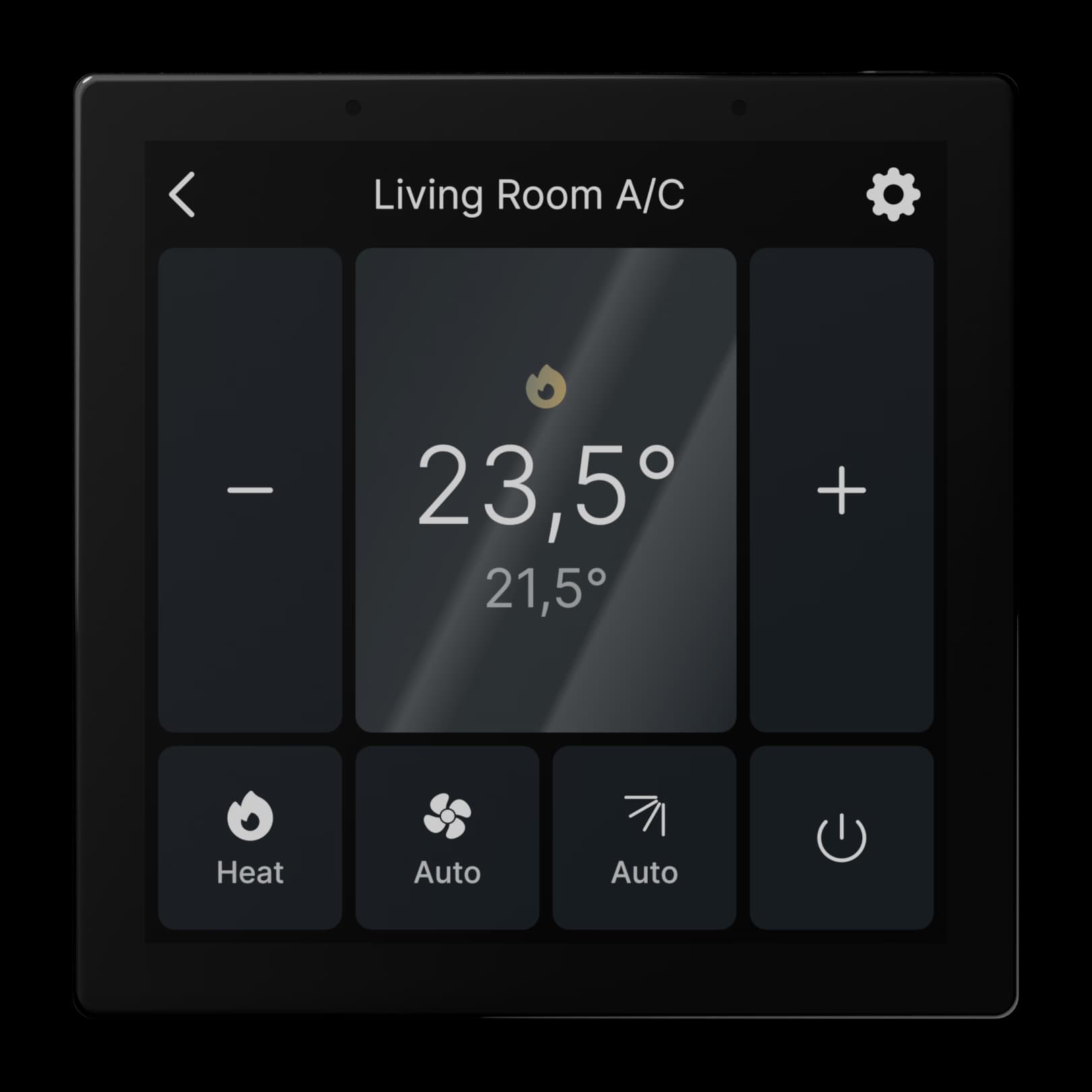

Điều Khiển Sưởi Và Điều Hòa: Touch Không Có Cảm Biến Nhiệt Độ

Touch không có cảm biến nhiệt độ, vì màn hình LCD tỏa nhiệt sẽ làm sai lệch số đo. Touch chỉ là giao diện, còn việc điều tiết do actuator thực hiện: actuator đọc nhiệt độ phòng và điều khiển van theo setpoint.

Có 5 tình huống:

Cảm biến nhiệt độ phòng có thể là cảm biến trên công tắc KNX khác hoặc cảm biến khác trong cùng phòng. Phần lớn actuator sưởi KNX hiện nay có sẵn logic điều khiển nhiệt độ phòng, ví dụ MDT. Hướng dẫn này áp dụng cho điều hòa KNX, thermostat sưởi KNX và thermostat Matter. Nếu cần ôn lại cách thermostat đo và điều khiển, xem thermostat thông minh hoạt động thế nào.

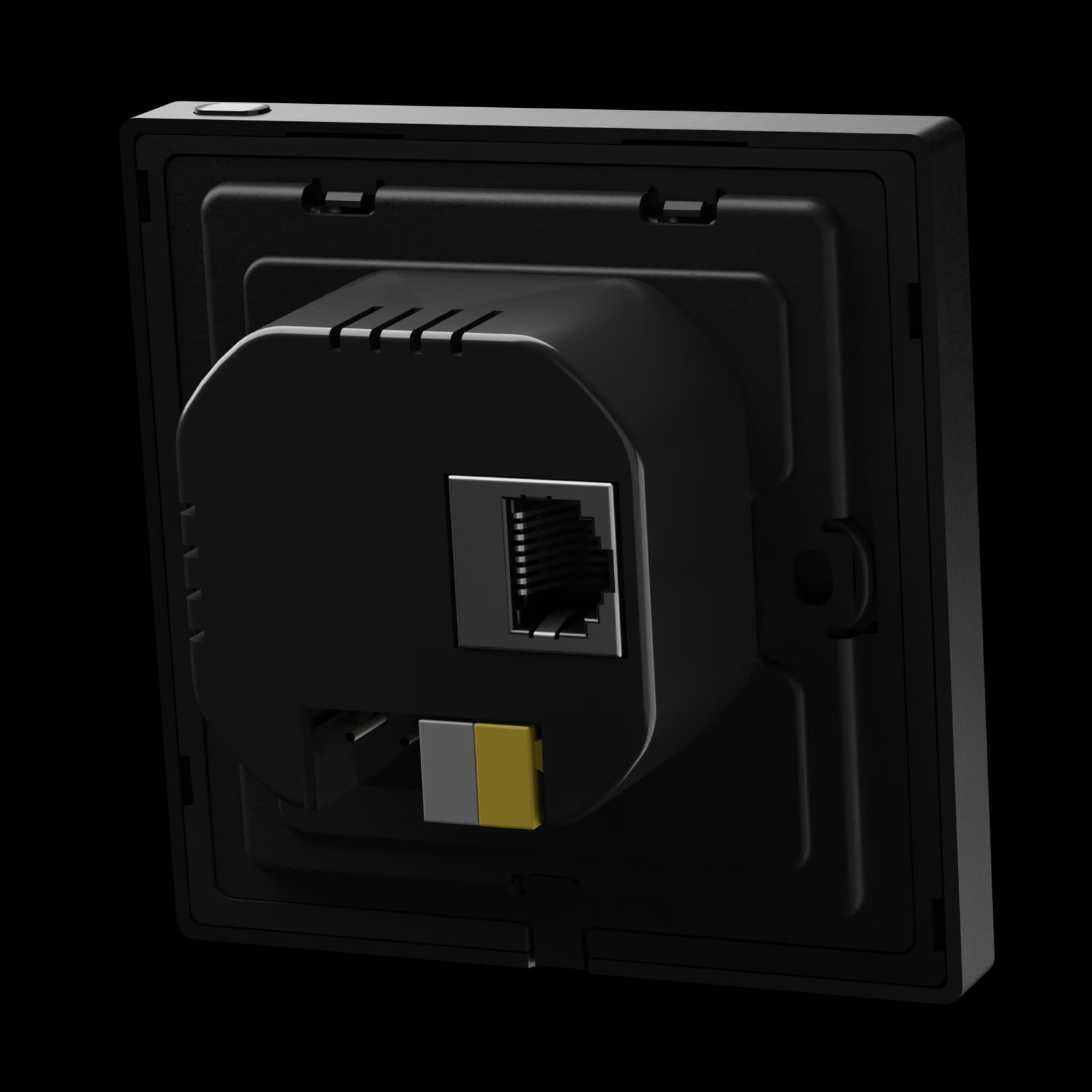

Cấp Nguồn Và Lắp Đặt: PoE Hoặc KNX AUX

Touch nhận nguồn từ PoE hoặc KNX AUX, và kết nối mạng bằng Ethernet hoặc WiFi. Với PoE, một dây mạng vừa cấp nguồn vừa truyền dữ liệu, nên chỉ cần kéo một cáp tới mỗi vị trí panel. Với KNX AUX, Touch dùng chung nguồn phụ với hệ KNX trong tủ.

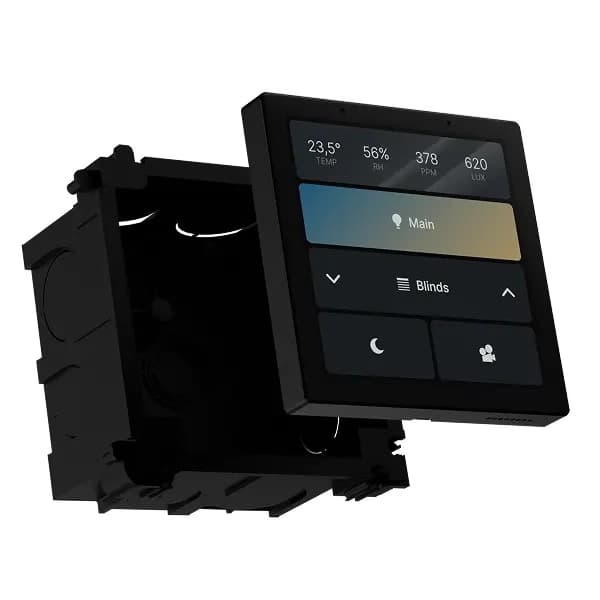

Touch tương thích hộp đế EU, UK, Asia và UAE, kích thước 86 x 86 x 35 mm, gắn vừa các vị trí công tắc tiêu chuẩn.

Server Đi Kèm: Giới Hạn Của Server

Touch là phần mở rộng của server, nên các giới hạn thiết bị và automation dưới đây là giới hạn của server, không phải của Touch. Muốn Touch điều khiển thiết bị Matter bên thứ ba (Hue, NUKI, IKEA...), server cần có Matter controller: Server KNX Pro có, Voice & Visu và Server CH không có.

Các Matter app bên thứ ba như Apple Home hay Google Home cần hub. Bạn có thể tham khảo các hub Matter phổ biến khi tư vấn cho khách muốn dùng thêm app đó song song với Touch.

Giới Hạn Và Lưu Ý

4 điểm nên báo cho khách trước khi chốt Touch vào thiết kế:

• Cần server: Touch không chạy độc lập, phải đi kèm Server KNX Pro, Server CH hoặc Voice & Visu.
• Cảm biến nhiệt độ: Touch không có cảm biến, nên làm thermostat sưởi chính phải có cảm biến KNX ngoài và actuator phù hợp (xem mục điều khiển sưởi).
• Thiết bị Matter bên thứ ba: chỉ điều khiển được khi server có Matter controller, tức Server KNX Pro.
• KNX Data Secure: dùng Server KNX Pro khi dự án có group object bảo mật cần điều khiển từ màn hình.

Chọn 1Home Touch Khi Nào

Chọn 1Home Touch khi:

• Dự án đã hoặc sẽ dùng server 1Home.
• Cần một panel điều khiển cả KNX lẫn Matter trên cùng giao diện.
• Cần panel có SIP intercom, cảm biến tiệm cận và cử chỉ vẫy tay.
• Muốn dựng layout từ cấu hình thiết bị có sẵn thay vì thiết kế visualization riêng.
• Cần panel hiển thị điều khiển điều hòa KNX hoặc thermostat Matter mà không thêm linh kiện.

Không nên chọn khi:

• Chưa có server 1Home, vì Touch không chạy độc lập. Khi đó hãy xem Server KNX Pro hoặc Voice & Visu trước.
• Muốn Touch làm thermostat sưởi chính nhưng chưa có cảm biến nhiệt độ phòng KNX và actuator có logic điều khiển nhiệt độ phòng.
• Cần điều khiển thiết bị Matter bên thứ ba hoặc group object KNX Data Secure mà server là Voice & Visu hoặc Server CH. Khi đó chọn Server KNX Pro.

Kết Bài

1Home Touch là màn hình cảm ứng 4 inch, 86 x 86 x 35 mm, cho dự án đã dùng server 1Home và cần panel tường với scene, nhạc, intercom SIP và giao diện dựng tự động từ cấu hình có sẵn. Khi dùng cho sưởi, nhớ rằng Touch không có cảm biến nhiệt độ. Liên hệ đội kỹ thuật KNXStore để trao đổi về server đi kèm và báo giá dự án.
