Màn Hình Cảm Ứng KNX 4 Inch 720×720 Gắn Hộp 86 Kanonbus KTP40L

Trong thiết kế nội thất cao cấp, mỗi chi tiết trên tường đều được để ý. Màn hình cảm ứng điều khiển KNX chiếm cùng vị trí nổi bật như ổ cắm và công tắc, nên hình thức không kém phần quan trọng so với tính năng. KTP40L giải quyết cả hai: màn hình 4 inch 720×720 với khung kim loại 5.6mm cực mỏng, gắn vừa khít hộp 86 tiêu chuẩn, tương thích gang frame chung với ổ cắm và công tắc hiện có. Phía sau giao diện đó là toàn bộ chức năng điều khiển KNX, dual connectivity TP bus và KNXnet/IP, cảm biến nhiệt và cấu hình qua browser mà không cần phần mềm chuyên dụng.

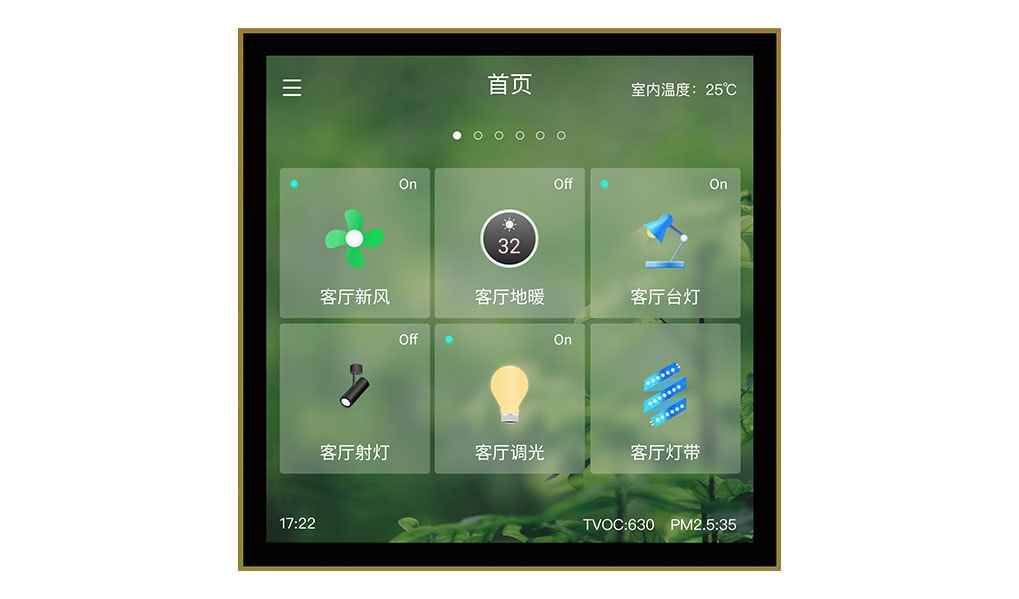

Màn Hình 720×720 Và Khung Kim Loại 5.6mm

KTP40L dùng màn hình TFT capacitive 4 inch với độ phân giải 720×720 pixel, hiển thị 260,000 màu. Độ phân giải vuông (không phải 16:9 hay 4:3) phù hợp với form factor hộp 86, đảm bảo không gian hiển thị đồng đều theo cả hai chiều. Màn hình capacitive phản hồi nhạy với chạm nhẹ, không cần nhấn như màn hình resistive cũ.

Khung kim loại dày 5.6mm là điểm nổi bật về thiết kế. So với nhiều màn hình KNX trên thị trường có viền nhựa dày 10mm trở lên, khung 5.6mm của KTP40L gần như tạo cảm giác màn hình tràn cạnh khi nhìn từ xa. Khung kim loại có nhiều màu tùy chọn (trắng, bạc, đen, vàng đồng) phù hợp với các phong cách trang trí nội thất khác nhau từ tối giản Scandinavian đến hiện đại sang trọng.

Gắn Hộp 86 Và Tương Thích Gang Frame

KTP40L sử dụng hộp 86 tiêu chuẩn quốc tế (86mm x 86mm) làm đế lắp đặt, giống hệt công tắc và ổ cắm thông thường. Không cần khoét lỗ đặc biệt hay lắp hộp riêng. Integrator thi công trước hộp 86 âm tường như bình thường, sau đó gắn KTP40L vào.

Điểm quan trọng hơn: KTP40L tương thích gang frame (khung ghép đôi). Trong cùng một gang frame, có thể ghép KTP40L bên cạnh ổ cắm điện hoặc công tắc KNX. Kết quả là panel điều khiển tổng hợp gọn gàng trên tường mà không cần hai vị trí lắp riêng biệt.

Chiều sâu tổng 35mm (kể cả phần nhô ra sau hộp 86) phù hợp với hầu hết hộp âm tường tiêu chuẩn. Quy trình lắp đặt: gắn tấm sắt cố định vào hộp 86, nối nguồn 24V DC, KNX bus và RJ45, sau đó đặt màn hình vào và kẹp chặt bằng tấm sắt.

Tất Cả Chức Năng KNX Trong Một Giao Diện

KTP40L không phải là màn hình hiển thị đơn giản mà là bộ điều khiển KNX đầy đủ. Các chức năng điều khiển tích hợp trong giao diện:

Chiếu sáng: On/off từng vùng, dimming relative và absolute, scene chiếu sáng.

Rèm và màn trập: Mở/đóng hoàn toàn, điều chỉnh vị trí, lật slat (với rèm lá).

Điều hòa không khí: On/off, mode (cool/heat/fan/dry), setpoint nhiệt độ, fan speed. Tích hợp với gateway điều hòa KNX như KAC008.

Sàn nhiệt: Setpoint, on/off, mode. Phù hợp cho dự án có hệ thống sưởi sàn hydronic hoặc điện.

Hệ thống AV: Điều khiển nguồn, kênh, âm lượng các thiết bị AV qua KNX hoặc IR. Tích hợp với KTS0-IR hoặc gateway âm thanh KNX.

Scene: Recall scene từ bộ nhớ KNX actuator, tạo scene tùy chỉnh với nhiều thiết bị cùng lúc.

Nhiệt độ phòng: Hiển thị nhiệt độ thực tế từ cảm biến tích hợp bên trong màn hình trực tiếp trên giao diện.

Timing function: Lập lịch bật/tắt thiết bị theo giờ trong ngày hoặc theo ngày trong tuần, lưu trực tiếp trên thiết bị không cần server ngoài.

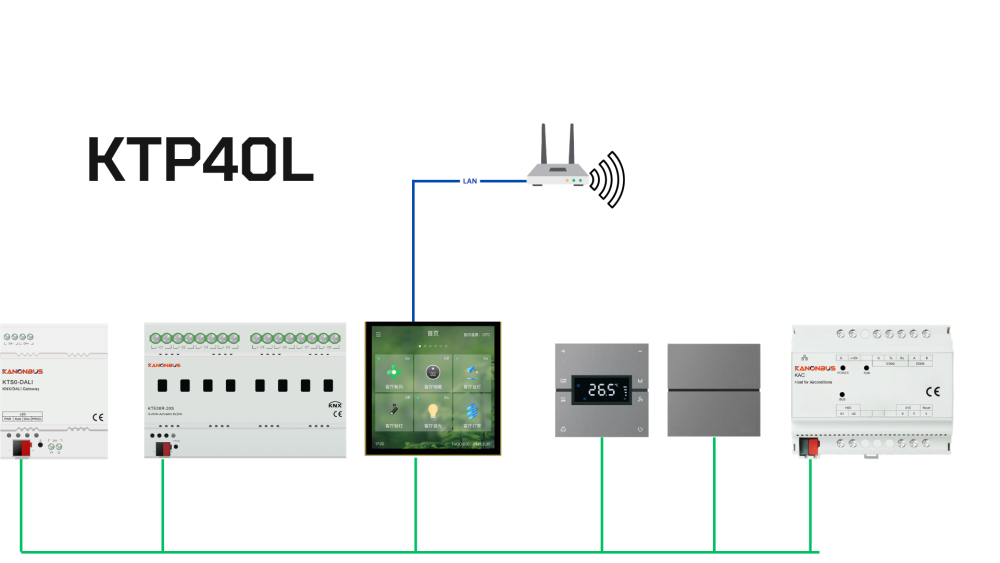

Dual Connectivity: KNX TP Bus Và KNXnet/IP

KTP40L hỗ trợ hai phương thức kết nối KNX song song:

KNX TP bus (terminal ⑦): Kết nối trực tiếp vào dây bus KNX TP 2 dây, cách kết nối tiêu chuẩn cho mọi dự án KNX. Phù hợp khi vị trí lắp đặt có dây bus KNX đi qua.

KNXnet/IP qua RJ45 (terminal ④): Kết nối vào KNX IP Router qua mạng LAN nội bộ, giao tiếp qua KNXnet/IP. Phù hợp khi vị trí lắp đặt có sẵn hạ tầng mạng Ethernet nhưng không có dây bus KNX kéo đến, hoặc khi muốn giảm số đoạn dây bus trong dự án lớn.

Cổng RJ45 cũng phục vụ cho web configuration và đồng bộ thời gian qua cloud NTP (khi có internet). Hai chức năng này dùng chung một cổng mạng.

Đấu Nối Và Cấu Hình

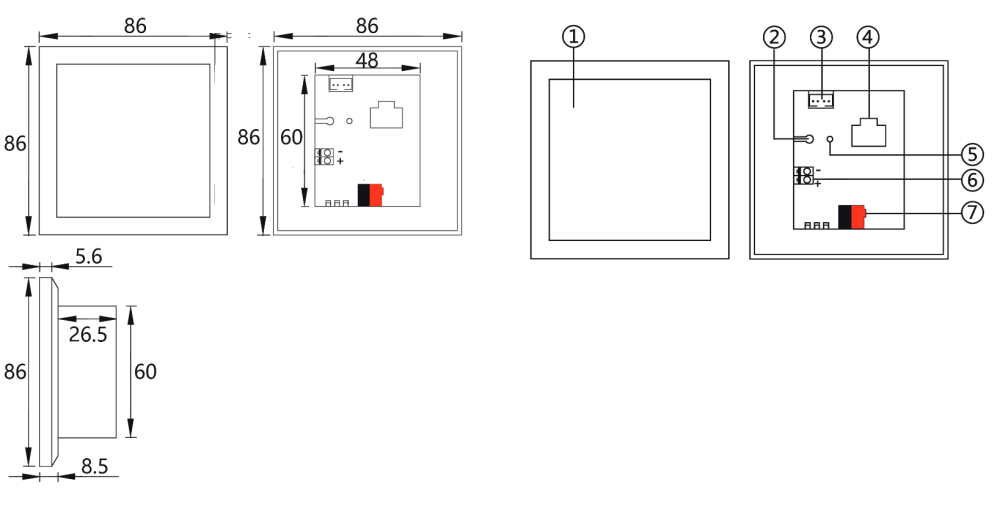

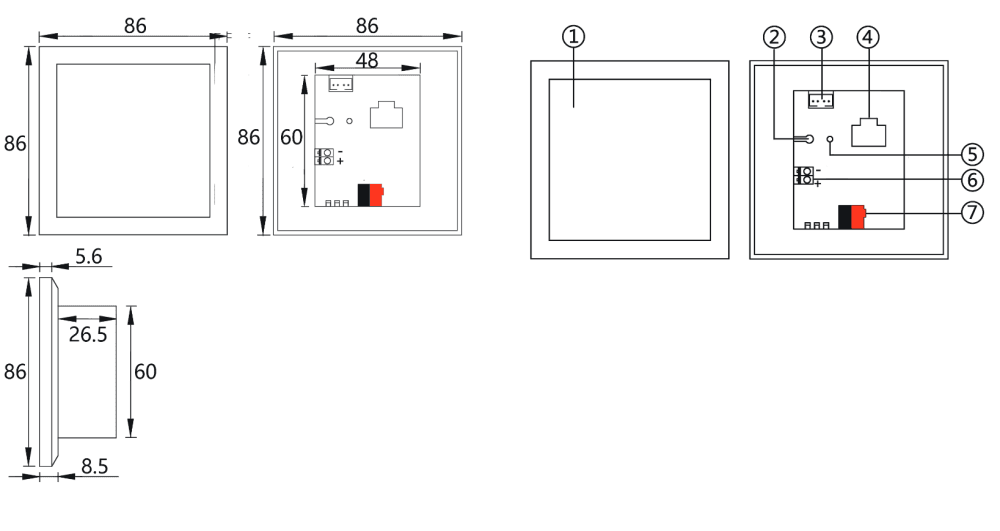

Kết nối phần cứng:

  • ⑦ KNX bus terminal: dây bus KNX TP 2 dây
  • ⑥ Power supply: DC 24V, cấp điện cho màn hình và xử lý (5W)
  • ④ RJ45: kết nối LAN cho KNXnet/IP, web config và cloud time sync
  • ② Programming button: nhấn ngắn để ghi physical address qua ETS; giữ 6 giây để reset về factory default (xóa IP, username/password đã thay đổi)
  • ⑤ Programming indicator: báo trạng thái ghi physical address

Cấu hình giao diện qua web browser:

KTP40L dùng phương thức web programming thay vì ETS cho phần cấu hình giao diện. Sau khi download physical address qua ETS, toàn bộ cấu hình UI (tạo phòng, gán group address cho từng nút, chọn theme, cài lịch) thực hiện qua trình duyệt:

  • Trình duyệt hỗ trợ: Firefox, Chrome (không dùng IE)
  • Địa chỉ mặc định: 192.168.1.232
  • Username mặc định: admin
  • Password mặc định: 123

Cần đổi địa chỉ IP về subnet phù hợp và thay đổi password mặc định trước khi bàn giao. Sau khi cấu hình xong, thiết bị hoạt động độc lập không cần kết nối máy tính.

Kết Luận

Kanonbus KTP40L phù hợp với dự án cần màn hình cảm ứng KNX vừa đẹp về thiết kế vừa đầy đủ về tính năng. Khung kim loại 5.6mm, màn hình 720×720, gắn hộp 86 tiêu chuẩn, tương thích gang frame, dual KNX TP và KNXnet/IP, cấu hình qua browser. Một thiết bị điều khiển đèn, rèm, điều hòa, sàn nhiệt, AV và scene mà không tốn thêm diện tích tường. Liên hệ KNXStore để được tư vấn kỹ thuật và báo giá dự án: 0918.918.755 hoặc sales@knxstore.vn.





Câu hỏi thường gặp

Có. KNX bus (≤10mA) chỉ đủ cho giao tiếp protocol, không đủ cho màn hình và xử lý (5W). Cần nguồn DC 24V riêng biệt. Cổng RJ45 tùy chọn thêm nếu dùng KNXnet/IP hoặc web config qua mạng.

ETS chỉ cần để download physical address ban đầu. Toàn bộ cấu hình giao diện (tạo phòng, gán group address, chọn theme, cài timer) thực hiện qua web browser tại 192.168.1.232. Không cần license ETS đặc biệt cho phần cấu hình UI.

Có. Khi kết nối qua KNXnet/IP, KTP40L giao tiếp qua KNX IP Router mà không cần dây bus KNX vật lý đến thiết bị. Phù hợp cho vị trí có mạng LAN nhưng không có dây bus. Tuy nhiên, cần có ít nhất một KNX IP Router trên mạng để bridge giữa KNXnet/IP và bus KNX TP.

Từ cảm biến nhiệt độ tích hợp bên trong thiết bị. Lưu ý: cảm biến đặt bên trong vỏ máy nên có thể chênh lệch nhỏ so với nhiệt độ phòng thực tế, đặc biệt khi màn hình hoạt động liên tục sinh nhiệt. Nếu cần đo nhiệt độ chính xác cho điều khiển HVAC, nên dùng cảm biến nhiệt độ KNX chuyên dụng đặt riêng.

KTP40L dùng chuẩn hộp 86mm x 86mm quốc tế, phổ biến tại Việt Nam. Gang frame ghép đôi dùng kích thước 86mm x 146mm (2 gang) hoặc tương đương, phổ biến trong thi công dân dụng và thương mại. Kiểm tra chuẩn gang frame cụ thể với nhà cung cấp trước khi đặt hàng frame ghép.
