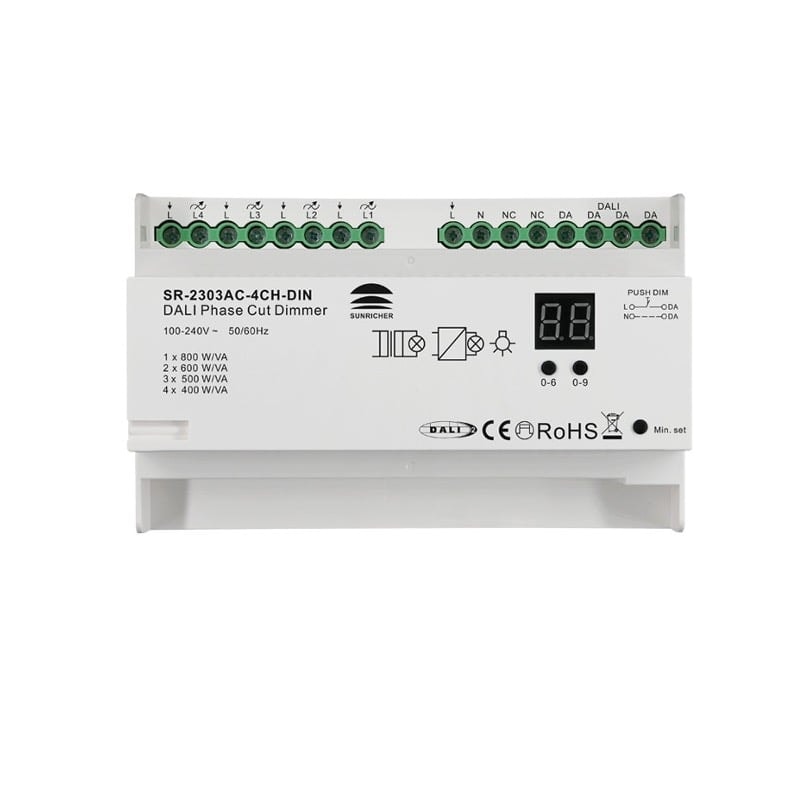

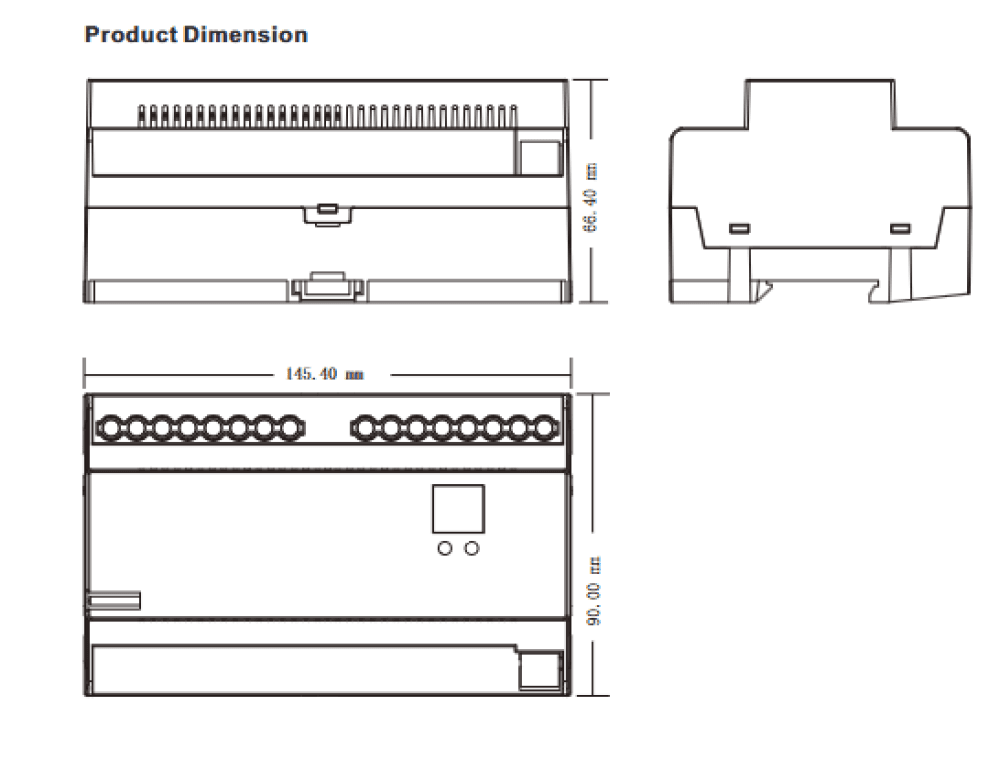

SR-2303AC-4CH-DIN DALI-2 Phase Dimmer 4 Kênh Cho Chiếu Sáng AC Thương Mại
Dimmer DALI đa kênh trên DIN rail giải quyết bài toán phổ biến trong khách sạn và văn phòng cao cấp: cần điều khiển nhiều mạch đèn dimming độc lập từ cùng một tủ điện mà không tốn nhiều chỗ. SR-2303AC-4CH-DIN gom 4 kênh dimmer trailing edge vào 1 module DIN rail 9U, điều khiển qua DALI với 1-4 địa chỉ độc lập.
SR-2303AC-4CH-DIN là DALI-2 Phase Dimmer DT6 (IEC 62386-101:2014, 102:2014, 207 Ed2), trailing edge (reverse phase control), 4 kênh AC 100-240V. Digital display hiển thị DALI address, 2 nút bấm để set address thủ công. 1-4 DALI addresses chọn được tùy mức độ điều khiển độc lập giữa các kênh.
SR-2303AC-4CH-DIN trong hệ sinh thái DALI-2
SR-2303AC-4CH-DIN là DALI-2 Control Gear (DT6, LED modules), đóng vai trò dimmer AC trong hệ thống DALI-2. Module nhận lệnh DALI từ Application Controller hoặc DALI Broadcast sensor, điều chỉnh trailing edge dimming tương ứng cho từng kênh đèn.
Điểm đặc biệt về addressing: người dùng chọn 1A, 2A, 3A, hoặc 4A mode qua nút bấm trên thiết bị:
- 1A: Cả 4 kênh dùng chung 1 địa chỉ, dim đồng thời
- 2A: L1+L3 = address 00, L2+L4 = address 01 (dim theo 2 nhóm)
- 3A: L1=00, L2=01, L3+L4=02 (3 nhóm)
- 4A: L1=00, L2=01, L3=02, L4=03 (4 kênh hoàn toàn độc lập)
Linh hoạt này giúp 1 module phục vụ nhiều cấu hình zone khác nhau mà không cần thay thiết bị.
Trailing edge dimming và tại sao quan trọng với LED
Trailing edge (reverse phase control) cắt điện vào cuối chu kỳ AC, khác với leading edge (forward phase) cắt đầu chu kỳ. LED driver và đèn LED dimmable hiện đại hầu hết được thiết kế tốt hơn với trailing edge vì dạng sóng ít nhiễu hơn, inrush current thấp hơn khi đóng mạch.
Yêu cầu bắt buộc: tải (driver hoặc đèn) phải support reverse phase control. Kiểm tra user manual của đèn hoặc driver trước khi lắp. Nếu đèn LED không tương thích trailing edge, có thể gây nháy (flicker) hoặc không dim được mượt.
Dải dimming: 1-100%. Minimum point có thể điều chỉnh qua nút Min.set trên module, áp dụng cho tất cả 4 kênh đồng thời.
Công suất tải và loại tải tương thích
| Loại tải | 1 kênh @230VAC | 1 kênh @110VAC |
|---|---|---|
| Dimmable LED lamps | 200W | 100W |
| Dimmable LED drivers | 200W | 100W |
| Incandescent/Halogen 240V | 800W | 400W |
| Electronic transformer (LV Halogen) | 200W | 100W |
Khi dùng nhiều kênh đồng thời, công suất mỗi kênh giảm (tổng tải chia sẻ):
- 2 kênh: 2x600W @230VAC
- 4 kênh: 4x400W @230VAC
Lưu ý thực tế với LED: số đèn LED tối đa mỗi kênh phụ thuộc power factor của đèn khi đấu với dimmer, không chỉ dựa vào công suất danh định. Nên test một vài đèn trước khi lắp đủ tải.
Digital display và cấu hình thủ công
Module có digital display 2 chữ số và 2 nút bấm cho phép set DALI address thủ công (00-63) mà không cần DALI controller. Hiện thị "AU" trong khi DALI master đang gán address tự động. Hiển thị ký hiệu đặc biệt khi chưa có address (factory default).
Setting DALI address quantity (1A/2A/3A/4A): giữ cả 2 nút đồng thời cho đến khi display nháy, sau đó click nút 1 để chọn 1A/2A/3A/4A.
Factory reset: set DALI address về FF sẽ reset thiết bị về factory defaults.
Sơ đồ kết nối

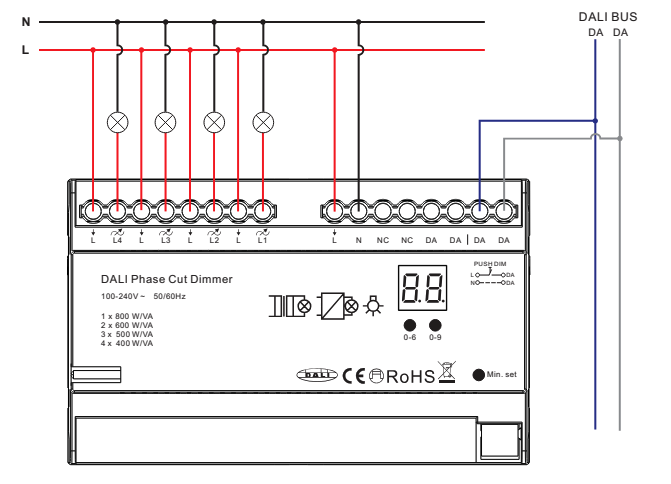

Với DALI Bus

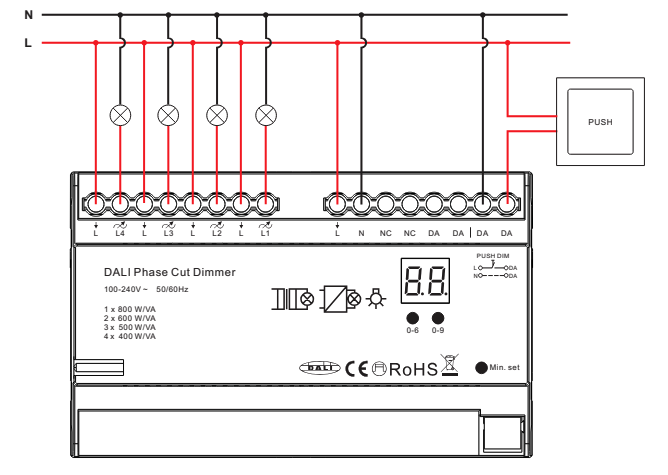

Với AC Push
Kết luận
SR-2303AC-4CH-DIN là giải pháp dimmer DALI-2 DIN rail 4 kênh gọn nhẹ, phù hợp cho tủ điện trong phòng họp, sảnh khách sạn, văn phòng cần điều chỉnh nhiều mạch đèn LED độc lập. Addressing 1A/2A/3A/4A linh hoạt giúp 1 module phục vụ nhiều layout zone khác nhau. Điểm cần confirm trước khi đặt hàng: đèn hoặc driver phải support trailing edge (reverse phase) dimming. Không phải tất cả đèn LED đều tương thích. KNXStore phân phối SR-2303AC-4CH-DIN và hỗ trợ tư vấn tích hợp vào hệ thống DALI-2 theo sơ đồ tủ điện.a
